SpringBoot 2.7.2 分模块整合 activiti 7.1.0.M6

项目背景

在实习期间，博主接触到了单位的OA系统，但是由于单位与开发方之间没有充分协商（单位的OA系统是有外包公司开发的），所以有一些遗留问题，比如部分流程没有开发，博主这次从单位领导处得到了开发单位盖章审批流程的任务，下面把使用SpringBoot分模块整合activiti版本的过程梳理，希望能给大家提供借鉴和启发。

项目架构

项目由一个process-dao模块（用于数据层）和一个process-service模块（用于服务层）以及一个聚合模块process构成（聚合模块用于dao和service同时构建），其中process-service模块还引用了activiti的依赖，这里activiti作为流程引擎操纵单位服务器上的activiti数据库，而自己编写的process-dao模块操作单位服务器上的process_db数据库

如果不需要进行分模块开发，那么只需要按照本博文中的process-service配置依赖即可，但是还需要在pom文件中引入process-dao中的所有依赖

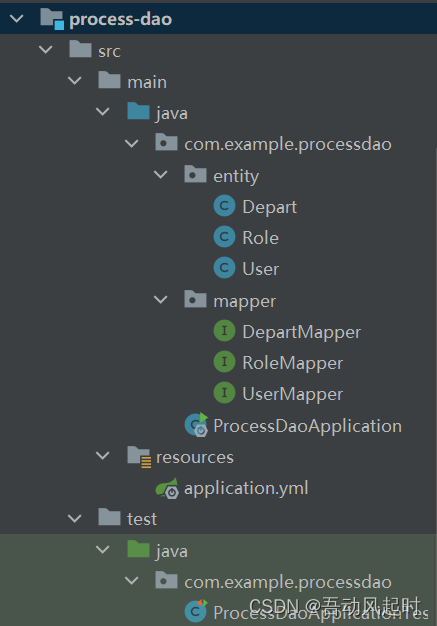

process-dao

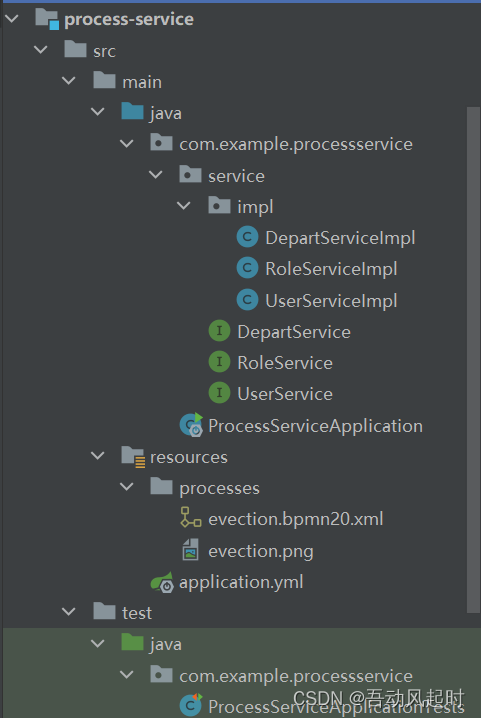

process-service

process

聚合模块中没有任何内容，只有一个pom文件

版本一览

使用SpringBoot整合其他项目，最重要的就是版本管理，因为一个starter包里面包含了很多依赖，非常容易发生依赖的冲突，以下是不会发生冲突的依赖版本

选用activiti 7.1.0.M6的原因是，其中使用的mybatis版本是3.5.0，更老的activiti版本使用的mybatis版本在maven中央仓库中甚至无法找到，由于我们还需要使用mybatis-plus进行开发，mybatis-plus中也含有mybatis，所以只能提升activiti的版本来适应mybatis-plus

如果在运行启动类的时候出现调用了不存在方法（method does not exist之类的，忘记了)的异常，一般是因为依赖冲突，新版本需要的函数在老版本中无法找到，需要在pom文件中解决依赖冲突，这里推荐maven helper插件帮助解决依赖冲突

process-dao模块

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.7.2</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.example</groupId>
    <artifactId>process-dao</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>process-dao</name>
    <description>process-dao</description>
    <properties>
        <java.version>1.8</java.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <scope>runtime</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>

        <dependency>
            <groupId>commons-lang</groupId>
            <artifactId>commons-lang</artifactId>
            <version>2.6</version>
        </dependency>

<!--        因为是数据层的模块，所以需要引入mybatis-plus的依赖-->
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
            <version>3.1.0</version>
        </dependency>

    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

process-service模块

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.7.2</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.example</groupId>
    <artifactId>process-service</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>process-service</name>
    <description>process-service</description>
    <properties>
        <java.version>1.8</java.version>
    </properties>
    <dependencies>
<!--        引入自建模块的依赖-->
<!--        引入process-dao模块的依赖-->
        <dependency>
            <groupId>com.example</groupId>
            <artifactId>process-dao</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
<!--        引入activiti依赖-->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring-boot-starter</artifactId>
            <version>7.1.0.M6</version>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-security</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

注意，process-service中很多依赖没有再次引入，这是靠了maven的依赖传递机制，善用可以很好地避免依赖冲突问题

process聚合模块

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.example</groupId>
    <artifactId>process</artifactId>
    <version>1.0-SNAPSHOT</version>
    <packaging>pom</packaging>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
    </properties>

    <modules>
        <module>../process-dao</module>
        <module>../process-service</module>
    </modules>

</project>

配置yml文件

由于dao和activiti操作不同的数据库，所以分别配置yml文件

process-service中的yml文件

因为activiti就在process-service模块中，所以就是进行activiti的数据库配置（？是出现乱码，不用在意，可以直接复制，运行正常）

spring:
  datasource:
    url: jdbc:mysql://配置域名/配置数据库名称?useUnicode=true&characterEncoding=utf8&nullCatalogMeansCurrent=true&serverTimezone=GMT
    username: 配置用户名
    password: 配置密码
    driver-class-name: com.mysql.cj.jdbc.Driver
  activiti:
    #1.flase?????activiti????????????????????????????????????
    #2.true? activiti????????????????????????????
    #3.create_drop? ?activiti??????????????????????????????
    #4.drop-create? ?activiti?????????????????????????????
    database-schema-update: true
    #????????? activiti7????????????? ?????????
    db-history-used: true
    #?????? ?????????none, activity, audit, full
    #none???????????????????????????????
    #activity?????none?????????????????????
    #audit??activity??????????????????????????audit?history?????
    #full??????????????????audit???????????????????????????????????
    history-level: full
    #???????????resources??processes?????????
    check-process-definitions: false

process-dao中的yml文件

spring:
  datasource:
    url: jdbc:mysql://配置域名/配置数据库名称?useUnicode=true&characterEncoding=utf8&nullCatalogMeansCurrent=true&serverTimezone=GMT
    username: 配置用户名
    password: 配置密码
    driver-class-name: com.mysql.cj.jdbc.Driver

检查ApplicationContext

完成了配置之后，可以检查启动类是否可以正常运行了，但是要注意，activiti在process-service中，所以可以完成bean的创建，但是dao是另一个模块，如果不配置注解，SpringBoot是无法扫描到并创建bean的，所以会报error creating bean的异常，解决方案如下

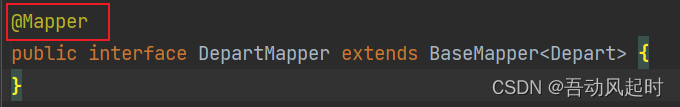

1. 首先在dao模块中设置注解，使得SpringBoot可以识别该类，@Mapper注解

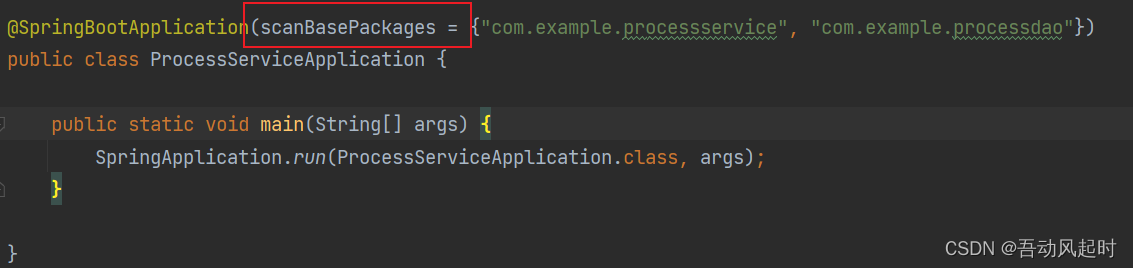

2. 然后在service中设置扫描注解，去扫描dao模块下的类，创建bean

   运行启动类，启动成功

结语

至此已完成环境搭建，创建流程文件和调用相应方法部署流程，启动流程实例等可参考其他activiti教程，感谢阅读
