第三章 UML类图简介（设计模式笔记）

第三章 UML类图简介

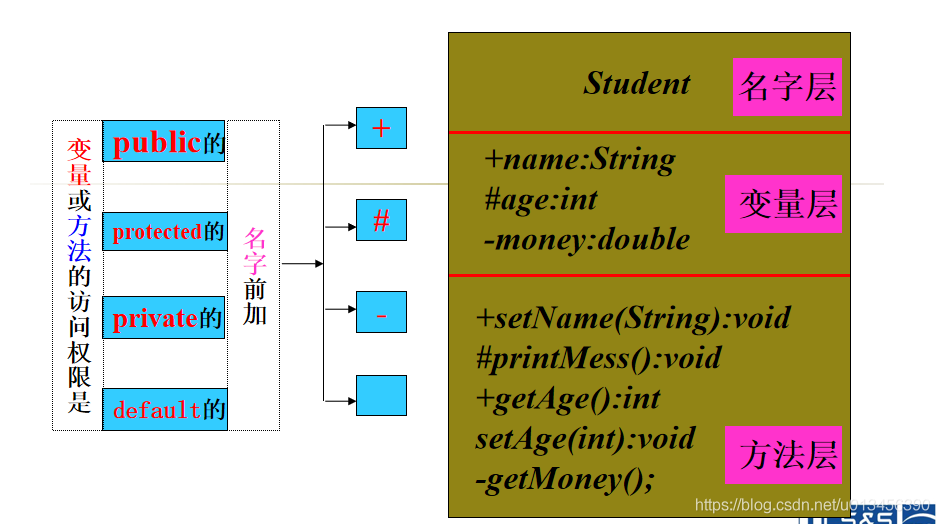

3.1类

在这里插入图片描述

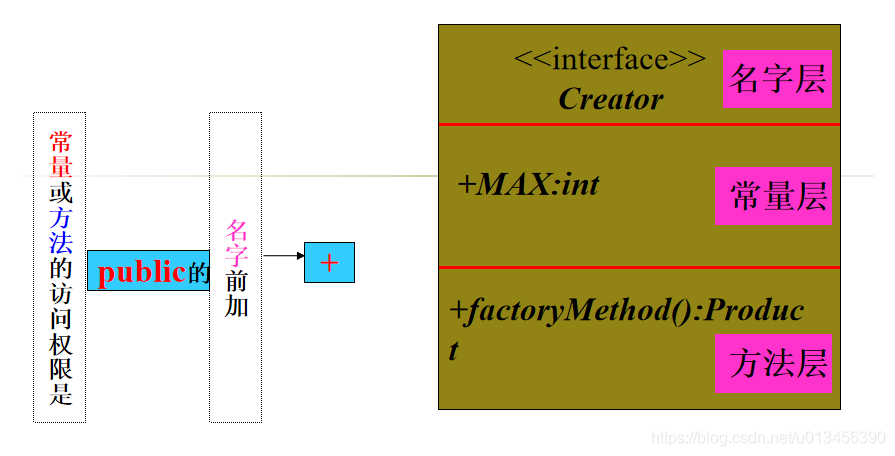

3.2接口

在这里插入图片描述

名字层必须有<>

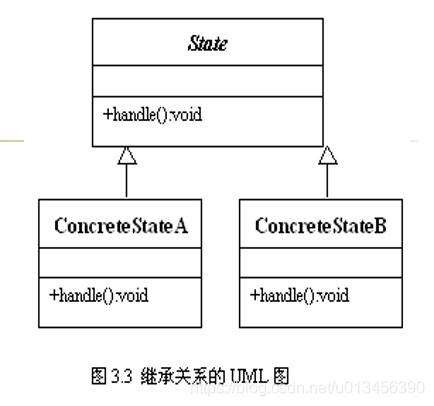

3.3 泛化(继承)关系

在这里插入图片描述

箭头终点端指向父类（空心三角形）

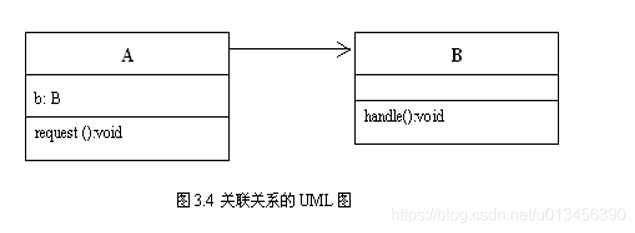

3.4 关联(组合1)关系

在这里插入图片描述

B类是A类的成员变量 ,称A关联B。 箭头终点端指向B

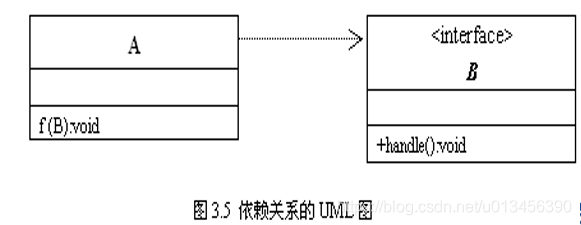

3.5 依赖(组合2)关系

在这里插入图片描述

B类是A类的某个方法的参数 ,称A依赖B。 箭头终点端指向B(虚线)

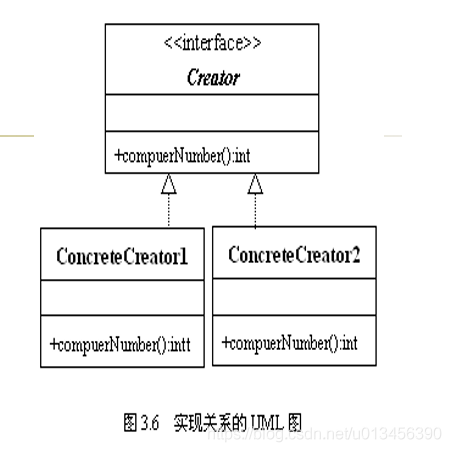

3.6 实现关系

在这里插入图片描述

箭头终点端指向接口（虚线，空心三角形）

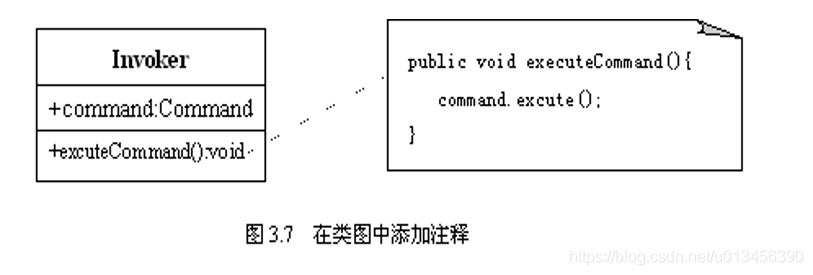

3.7 注释

在这里插入图片描述
