学习日志之链接

主要是链接中的可重定位目标文件和可执行目标文件

1.基本知识须知
2.相关代码文件
3.运行及解释
4.总结

1.基本知识须知

1.预处理，生成预编译文件（.i文件）：
    gcc –E main.c –o main.i
2.编译，生成汇编代码（.s文件）：
    gcc –S main.i –o main.s
3.汇编，生成目标文件（.o文件）：
   gcc –c main.s –o main.o
4.链接，生成可执行文件：
    gcc -o prog main.o sum.o
(-o后为生成文件的命名，默认文件名为a.out)

2.相关代码文件
main.c如下

/* main.c */
/* $begin main */
int sum(int *a, int n);

int array[2] = {1, 2};

int main()
{
    int val = sum(array, 2);
    return val;
}
/* $end main */

sum.c如下

/* sum.c */
/* $begin sum */
int sum(int *a, int n)
{
    int i, s = 0;

    for (i = 0; i < n; i++) {
        s += a[i];
    }
    return s;
}
/* $end sum */

3.运行及解释（以main.o为例，还可换为sum.o，prog）
1.在生成main.o，与sum.o链接（gcc -o prog main.o sum.o）后执行命令
objdump -dx main.o
反汇编那些特定指令机器码的section，详细信息如下

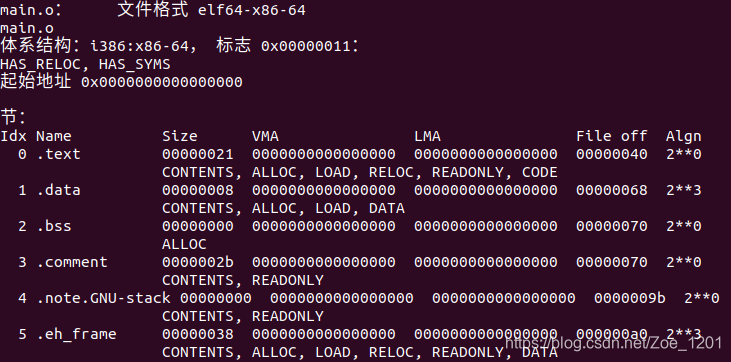

上图是main.o的节，包括.text，.data，.bss ，.rodata等，记录了各节的名称，大小，虚拟地址，装载地址，偏移，对齐。

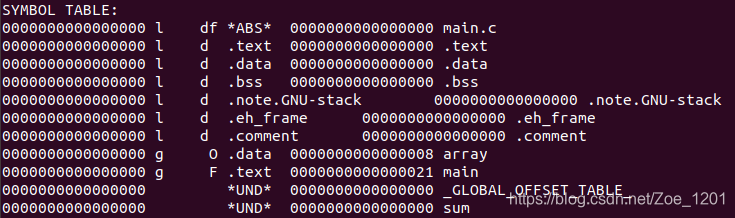

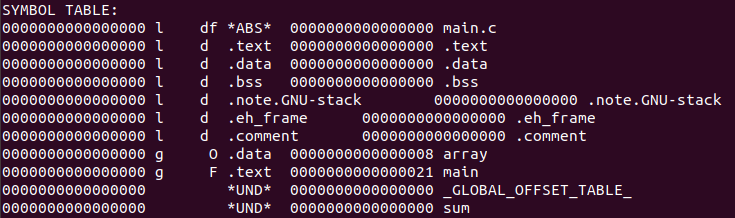

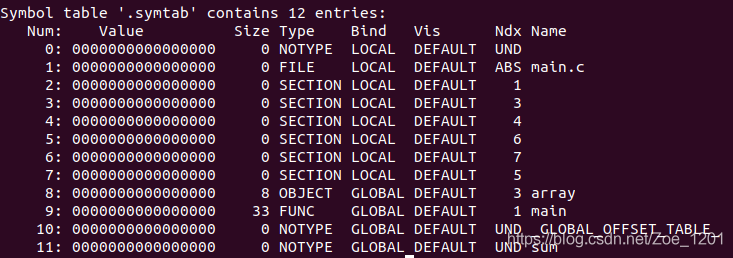

上图是main.o的符号表。
其中有三个特殊的伪节，它们在节头部表中是没有条目的：ABS代表不该被重定位的符号；UNDEF代表未定义的符号，也就是在本目标模块中引用，但是却在其他地方定义的符号；COMMON表示还未被分配位置的未初始化的数据目标。

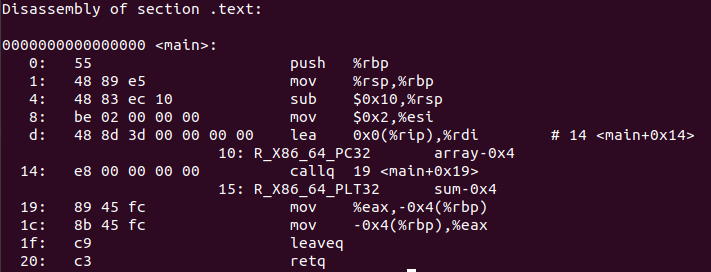

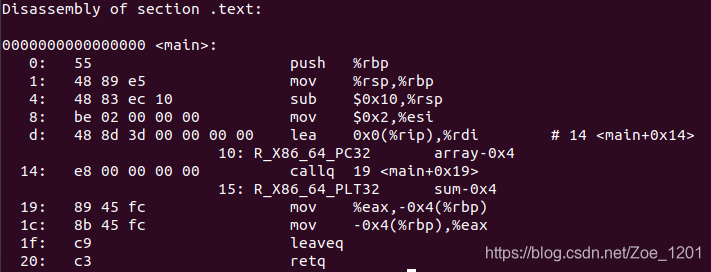

从上图中我们可以看出.text是从0到20 共21个字节，正是第一幅图中.text的size。

如果想指定显示某个条目的信息可以用
objdump -dx -j .data main.o（输出.data的各项信息）
显示如下

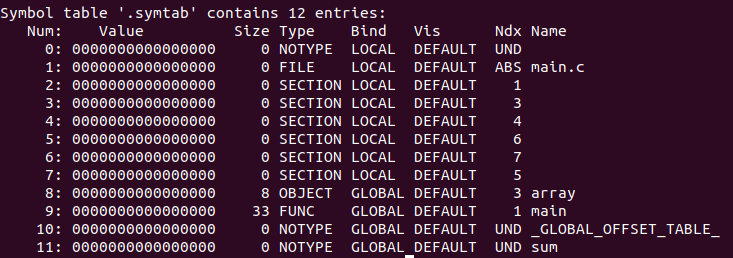

2.运用命令readelf -s main.o输出显示目标文件中所有的符号信息

符号的信息包括值，大小，类型，环境，访问等，其中Ndx=1表示.text节，Ndx=3表示.data节，以此类推。
此外，
readelf -h main.o (显示main.oELF头信息)
readelf -S main.o(显示main.o节头部表信息)
readelf -r main.o(显示main.o重定位条目信息)
readelf -l prog(显示prog程序头表信息)

注意，prog是main.o和sum.o及一些必要的系统目标文件组合而成的可执行目标文件
4.总结

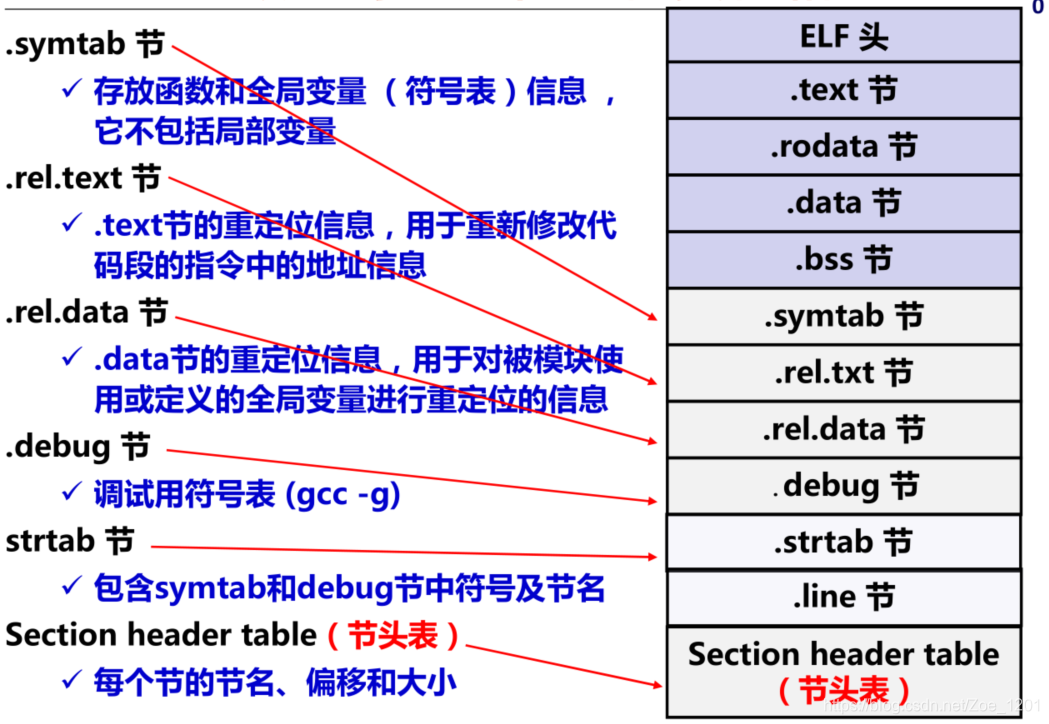

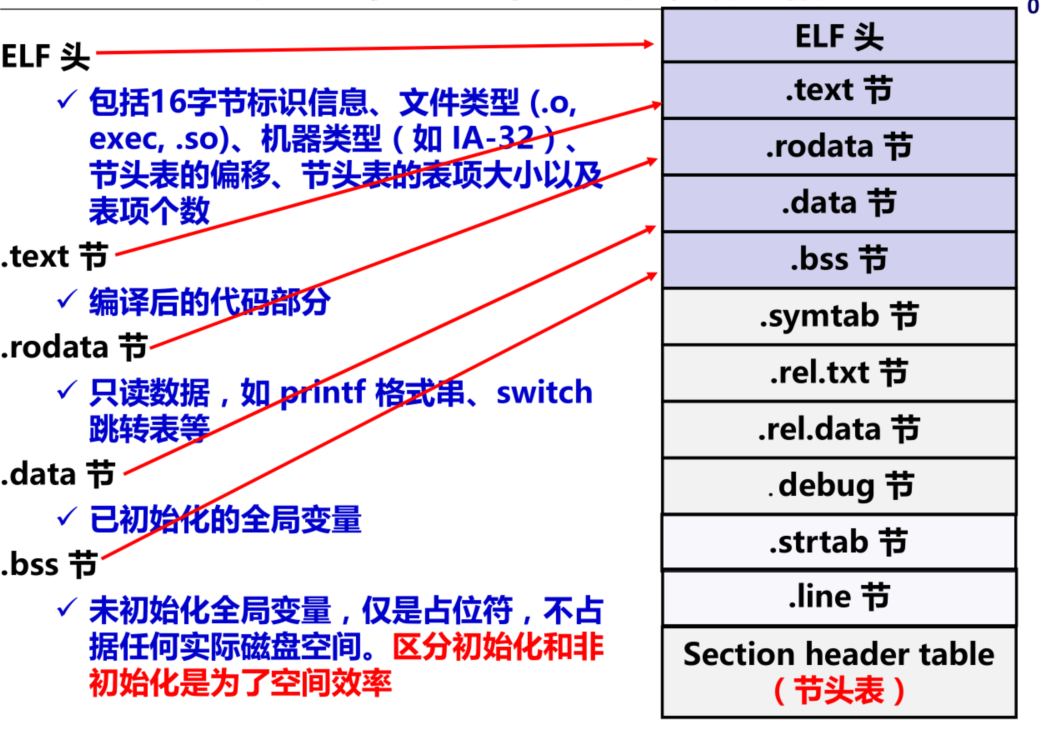

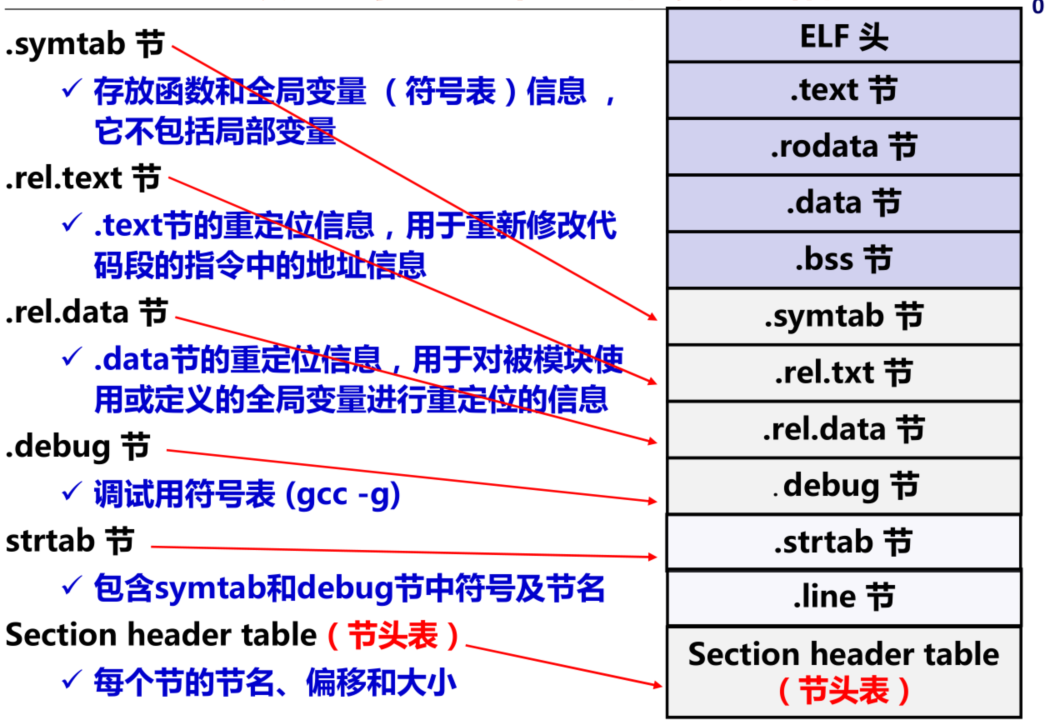

可重定位目标文件格式

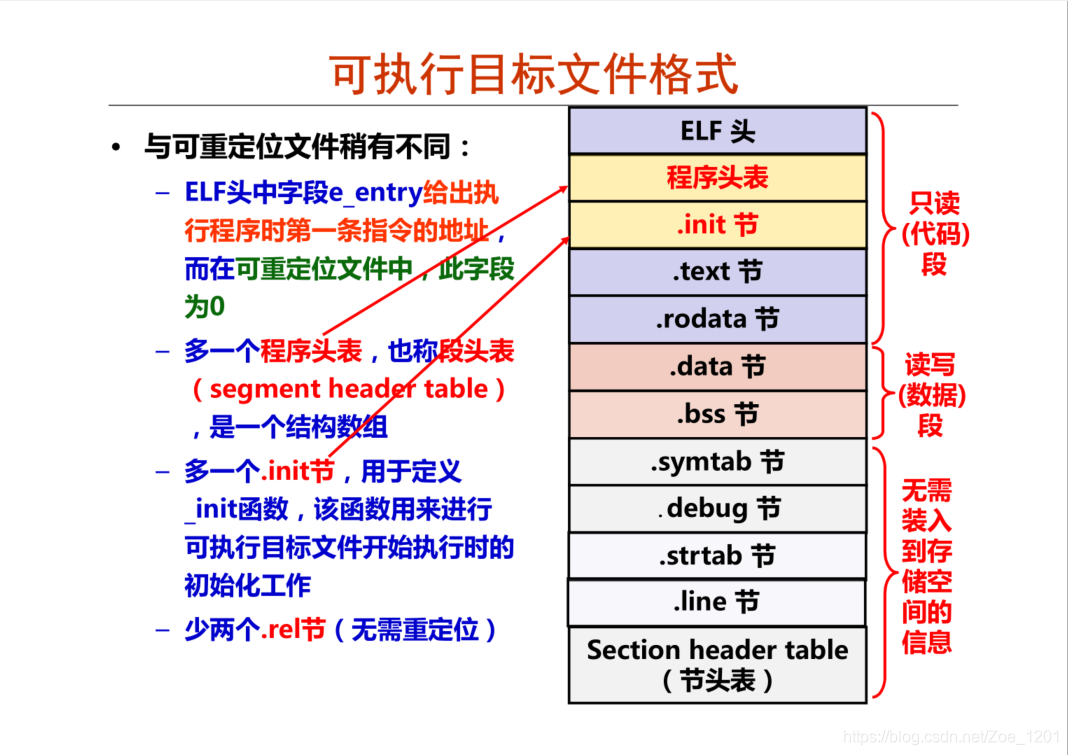

可执行目标文件格式及与可重定位目标文件的区别

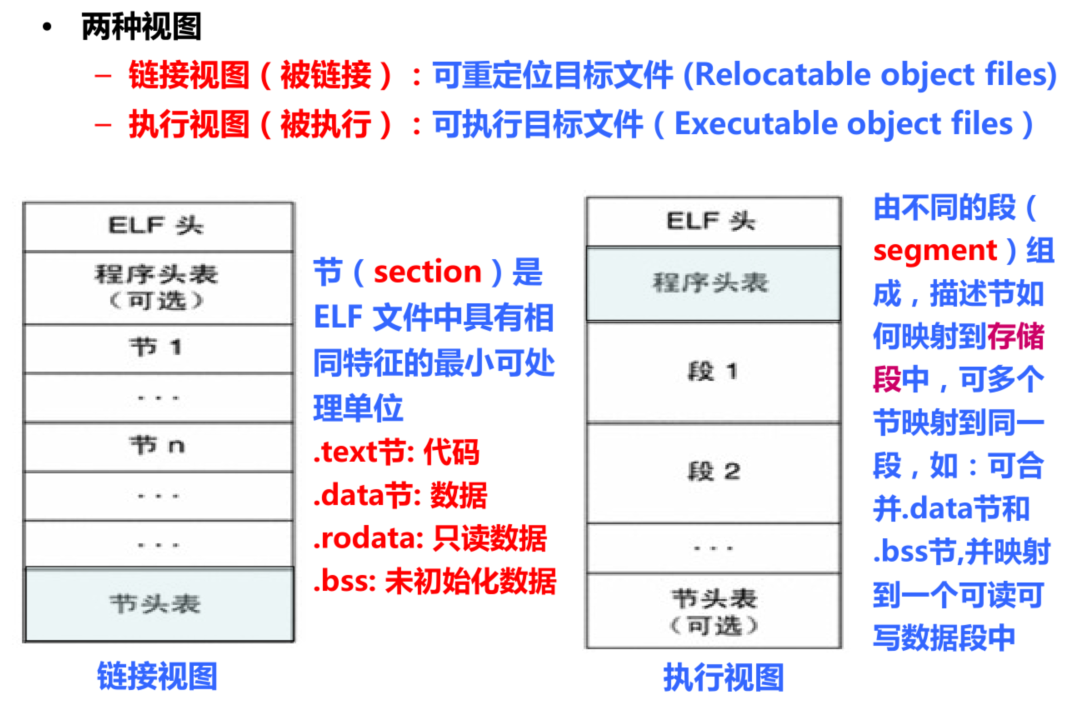

整体比较

补充知识：符号
每个可重定位目标模块m都有一个符号表,它包含m定义和引用的符号的信息。在链接器的上下文中,有三种不同的符号:

1. 由模块m定义并能被其他模块引用的全局符号。全局链接器符号对应于非静态的C 函数和全局变量 。
2. 由其他模块定义并被模块m引用的全局符号。这些符号称为外部符号,对应于在其他模块中定义的非静态C函数和全局变量。
3. 只被模块m定义和引用的局部符号。它们对应于带static属性的C函数和全局变量。这些符号在模块m中任何位置都可见,但是不能被其他模块引用。
