矩阵键盘

这次我们来了解矩阵键盘

 可以看到矩阵键盘和独立键盘是大同小异的，矩阵键盘就是由四个独立键盘组成的4*4的矩阵，才用共阴极共阳极的工作原理。所以控制其工作的代码也与独立键盘类似

#include <REGX52.H>
#include "Delay.h"

unsigned char MatrixKey()
{
			unsigned char KeyNumber=0;

			P1=0xFF;
			P1_3=0;
			if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
			if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
			if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
			if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

			P1=0xFF;
			P1_2=0;
			if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
			if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
			if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
			if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

			P1=0xFF;
			P1_1=0;
			if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
			if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
			if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
			if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

			P1=0xFF;
			P1_0=0;
			if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
			if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
			if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
			if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

			return KeyNumber;
}

再结合前面所介绍的lcd1602模块可以实现按键控制显示对应的数字以及键盘密码锁的功能

按键显示数字的主程序

#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
#include "MatrixKey.h"

unsigned char KeyNum;
void main()
{
		LCD_Init();
		LCD_ShowString(1,1,"hello word");
		while(1)
		{
					KeyNum=MatrixKey();
					if(KeyNum)
					{
							LCD_ShowNum(2,1,KeyNum,2);
					}
		}
}

使用了模块化编程，在引入了头文件后可以直接使用其相应的功能函数

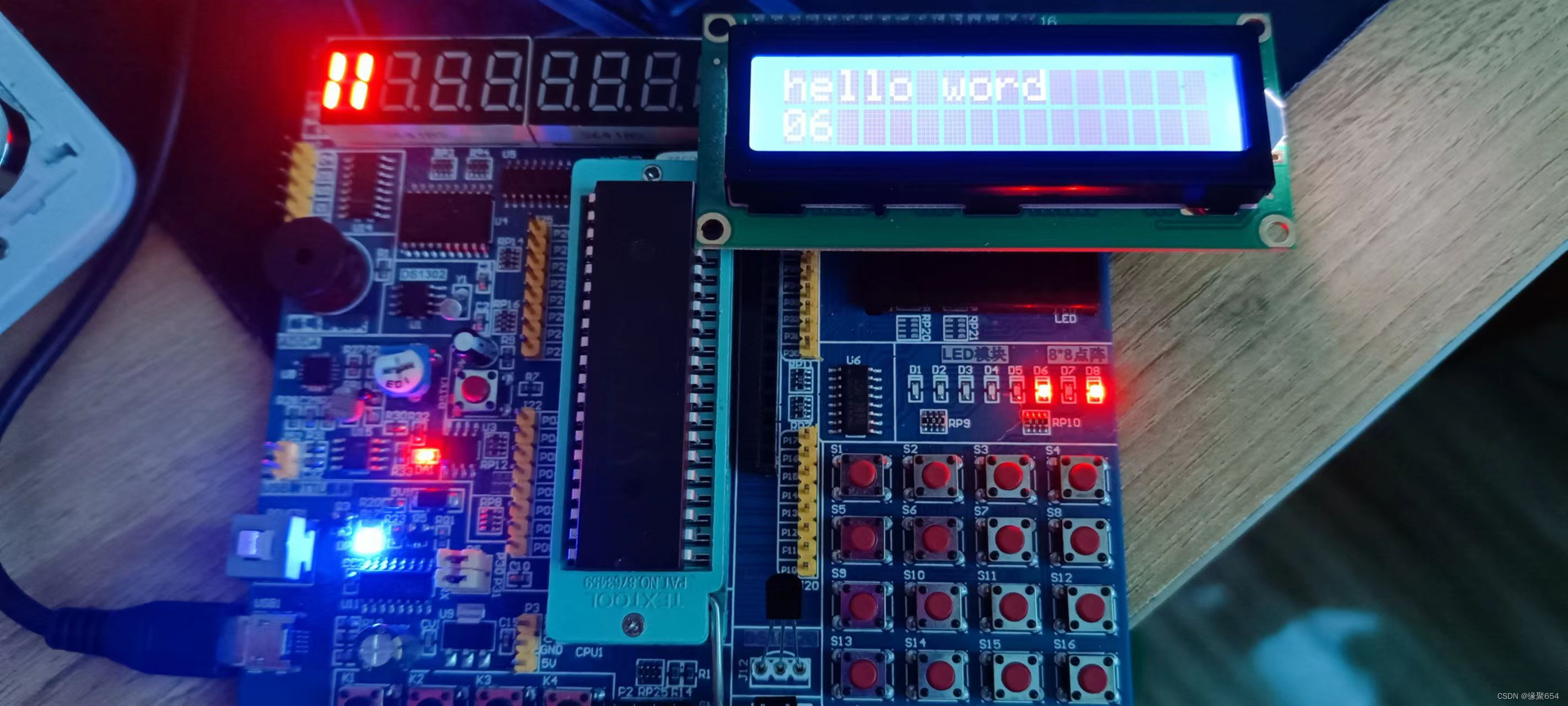

再按下第6号按键时在lcd1602上显示06

 实现矩阵键盘密码锁功能的代码

#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
#include "MatrixKey.h"

unsigned char KeyNum;
unsigned int Password,Count;
void main()
{
		LCD_Init();
		LCD_ShowString(1,1,"Password");
		while(1)
		{
					KeyNum=MatrixKey();
					if(KeyNum)
					{
							if(KeyNum<=10)
							{
										if(Count<4)
										{
												Password=Password*10;
												Password=Password+KeyNum%10;
												Count++;
										}
										LCD_ShowNum(2,1,Password,4);
							}

							if(KeyNum==11)
							{
									if(Password==2345)
									{
											LCD_ShowString(1,14," OK");
											Password=Count=0;
											LCD_ShowNum(2,1,Password,4);
									}
									else
									{
											LCD_ShowString(1,14,"ERR");
											Password=Count=0;
											LCD_ShowNum(2,1,Password,4);
									}
				     }
						 if(KeyNum==12)
						 {
										  Password=Password/10;
											Count--;
										  LCD_ShowNum(2,1,Password,4);
						 }
				 }
			}
}

设置从1号键到10号键代表数字1-0,11号键表示确认，12号为清除。

密码初始为2345，正确显示0k，错误显示ERR。
