Win11内核调试环境搭建

VMWare新建Win11虚拟机

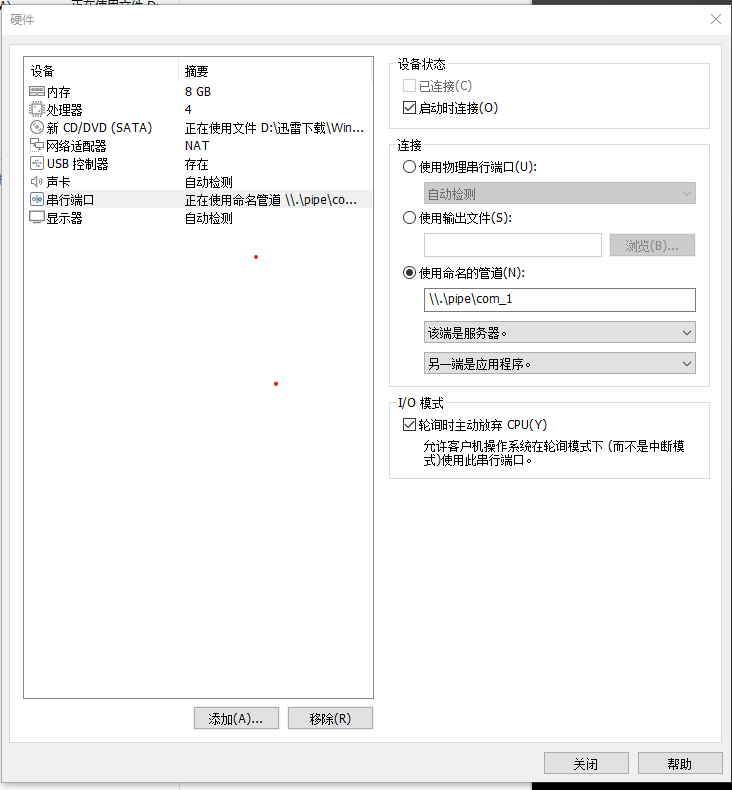

目前升级到VMWare 16.2.1，但是在新建虚拟机的时候并没有发现有Win11的选项，此时还是选择Win10 x64选项。在编辑硬件的时候删除打印机，因为它占据了串口的第一位置，手动添加一个从串行端口，并选择使用命名管道，命名为“\\.\pipe\com_1”，下面选择“一端为服务器，另一端为应用程序”，并在最下面的IO模式中勾选“轮询时主动放弃”。

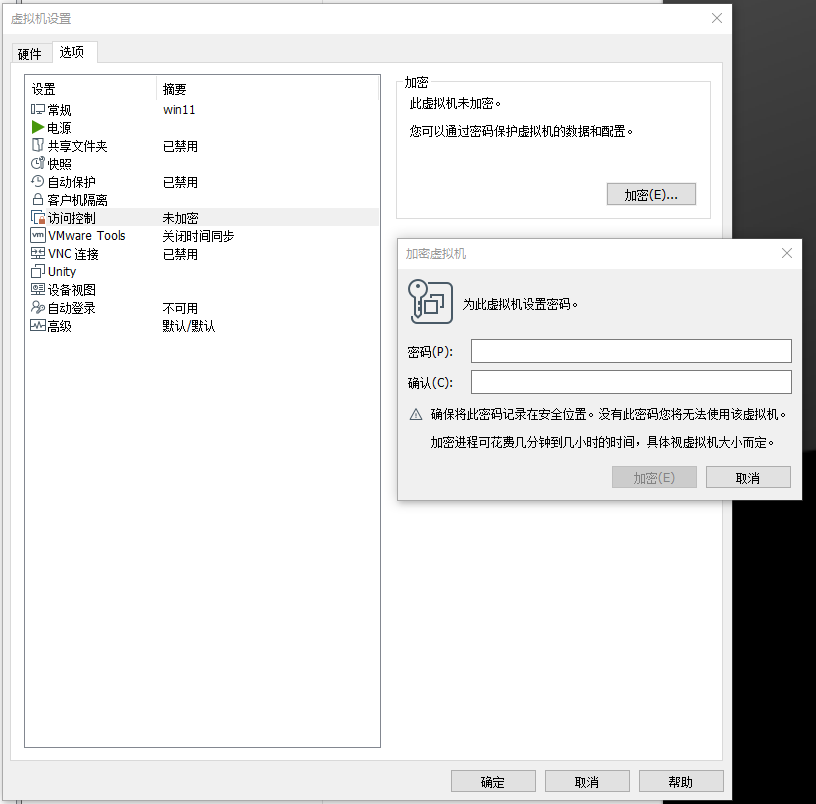

完成硬件设置后，不要直接启动虚拟机进行安装，因为从Win11开始，要求硬件必须满足TPM2.0，这是一种基于硬件的安全保护机制，通过经过安全验证的加密密钥来确保系统未被篡改（？）。为了在虚拟机中模拟这个硬件存在，首先打开虚拟机设置，在“选项”中找到访问控制，然后添加密码进行保护。

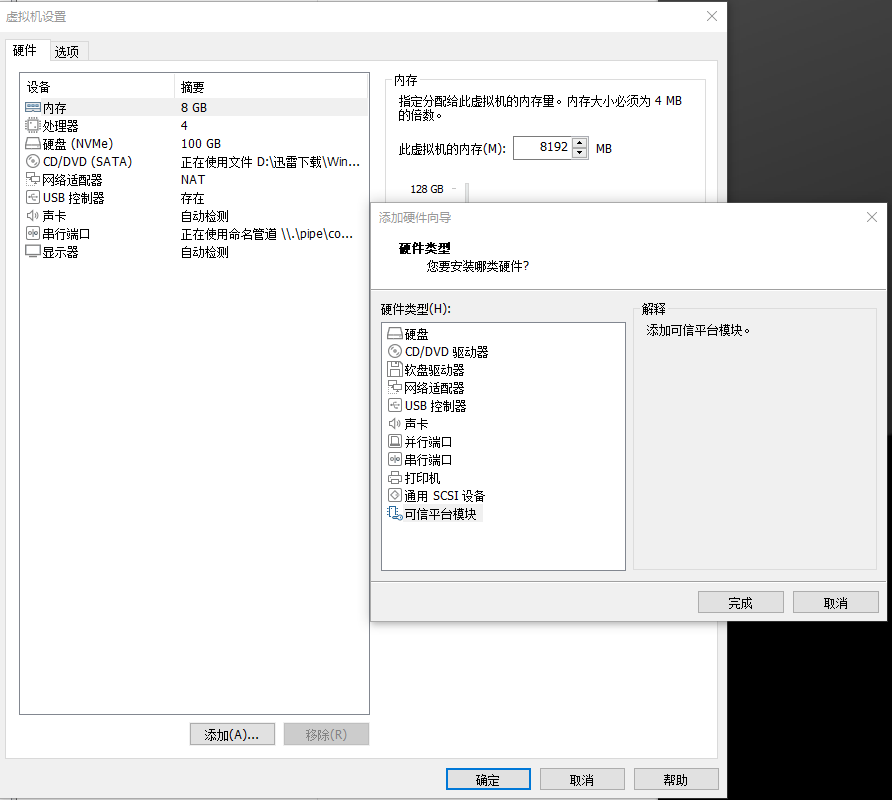

设置完密码完成虚拟机加密后，在硬件设置中添加“可信平台模块”，完成设置后就可以进行Win11的安装了。

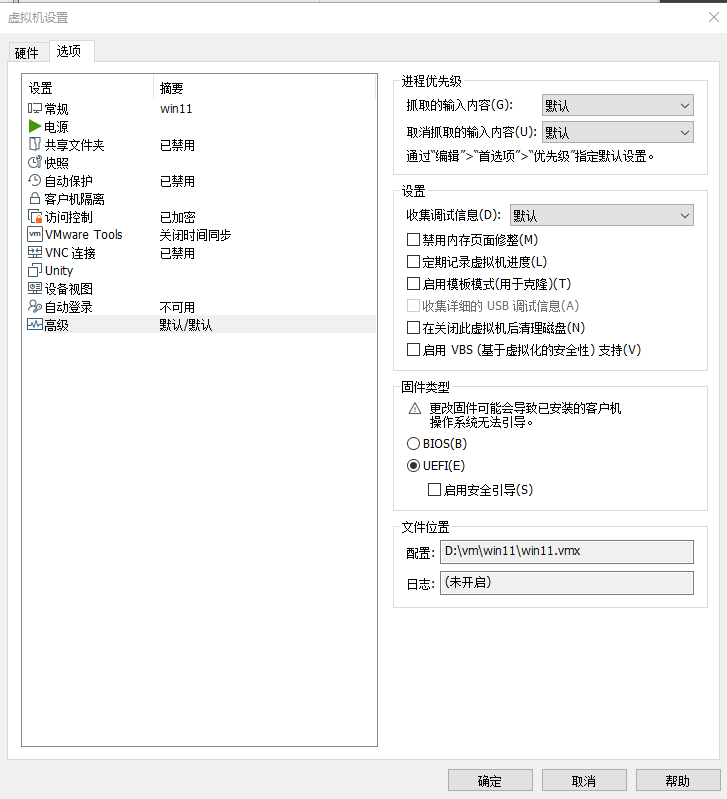

另外要注意的是，Win11仅接受UEFI引导方式，所以在选项的高级中需要设定系统引导方式，在固件类型中选择。

由于我们需要设置系统调试模式，所以不要勾选启用安全引导。

设置Win11调试模式

使用bcdedit添加调试内核选项

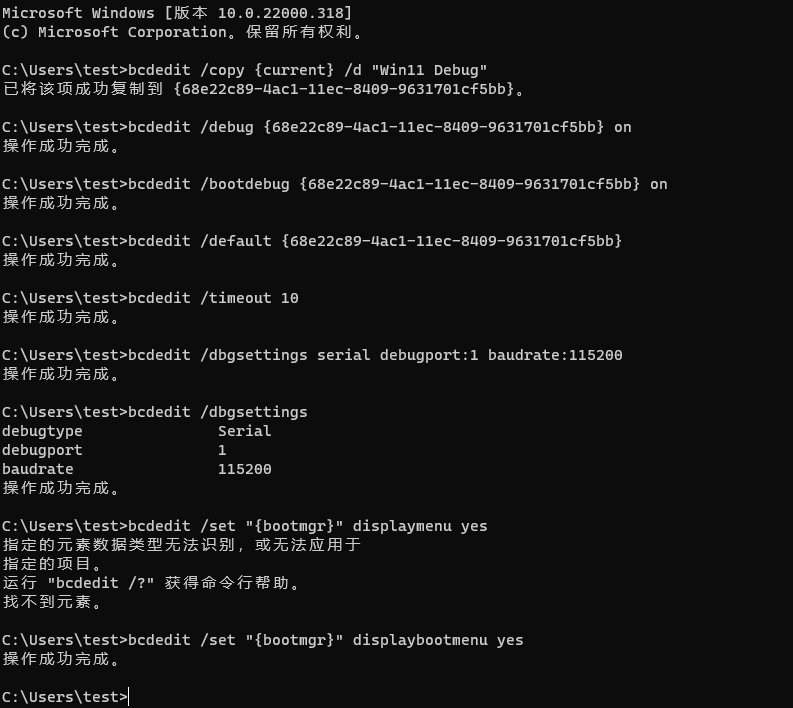

1. Win+X，选择Windows终端（管理员），然后不要使用默认的Powershell，启动一个新的cmd，在这个新打开的shell中进行操作
2. 运行bcdedit /copy {current} /d "Win11 Debug"，复制当前的启动项，这个命令成功后输出一个启动项的{ID}
3. 为新的启动项，开启调试模式
   • bcdedit /debug {ID} ON
   • bcdedit /bootdebug {ID} ON
4. 设置成默认启动项bcdedit /default {ID}
5. 设置选择启动项的超时时间（秒），bcdedit /timeout 10
6. bcdedit /dbgsettings serial port:1 baudrate:115200，运行bcdedit /dbgsettings，查看当前设置
7. 此时开机时启动选项还是从Win10开始的蓝色界面，如果想要恢复成之前的黑色界面，需要另外一条命令：bcdedit /set "{bootmgr}" displaybootmenu yes。

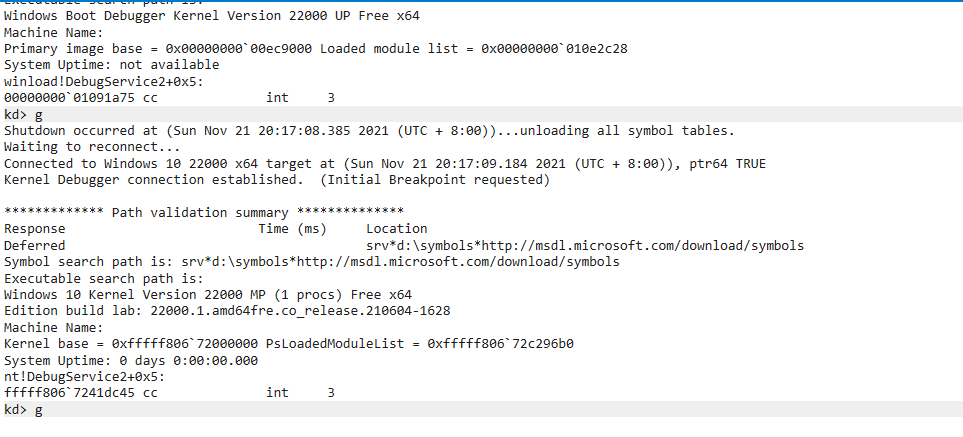

完成之后，重新启动，在Windbg Preview中利用命名管道进行连接：

Windbg设置

如果没有Windbg Preview，则使用Windbg，需要使用以下命令：

windbg.exe -b -k com:port=\\.\pipe\com_1,baud=115200,pipe,resets=0

• -b指启用初始断点
• com:port=代表使用串口的命名管道路径
• baud=上面运行bcdedit /dbgsettings输出的baudrate

其他要注意的问题

DbgPrint输出

从Vista开始，DbgPrint的输出默认是看不到的，需要在注册表中进行操作。

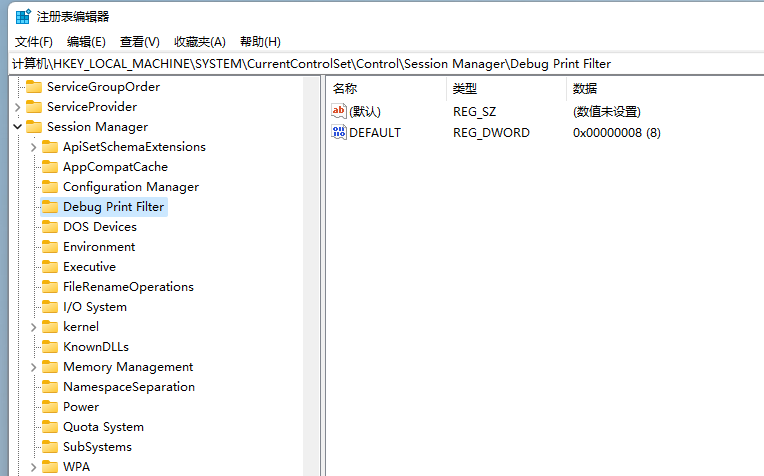

1. 在HKLM\SYSTEM\CurrentControlSet\Control\Session Manager下新建新的键“Debug Print Filter”
2. 在新建的键中添加新的值，名为“DEFAULT”的DWORD类型值，并将值设为8

在Win11之前，使用DbgView（Sysinternal工具集中），在选项中开启“Enable Kernel Output”可以在未设定上述注册表时监控到DbgPrint的输出，但是在Win11时好像不行。 —— Pavel Yosifovich
