爆炸图是一种重要的图面表达形式，可以更直观表达更多的故事与信息
对于观众来说更是一种更直观的视觉纽带：通过明确的几何规则让表达更具理解性，这种视觉表达的方式的引导使方案更容易被理解。
作为设计师，必然需要爆炸分析图来更好的表达设计理念来真正让甲方理解设计方案、接受设计方案。
那么爆炸图都能表现怎样的分析效果呢？

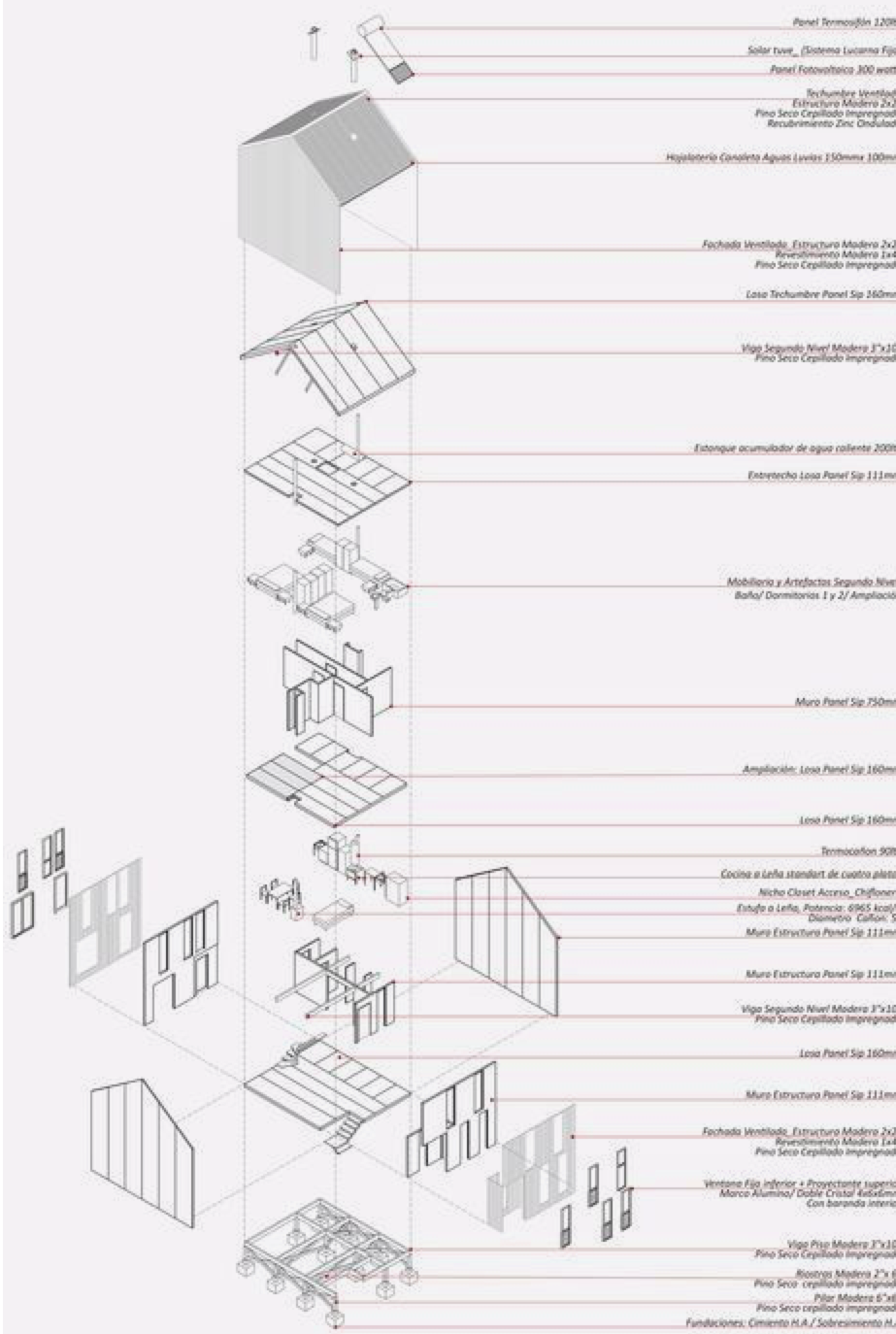

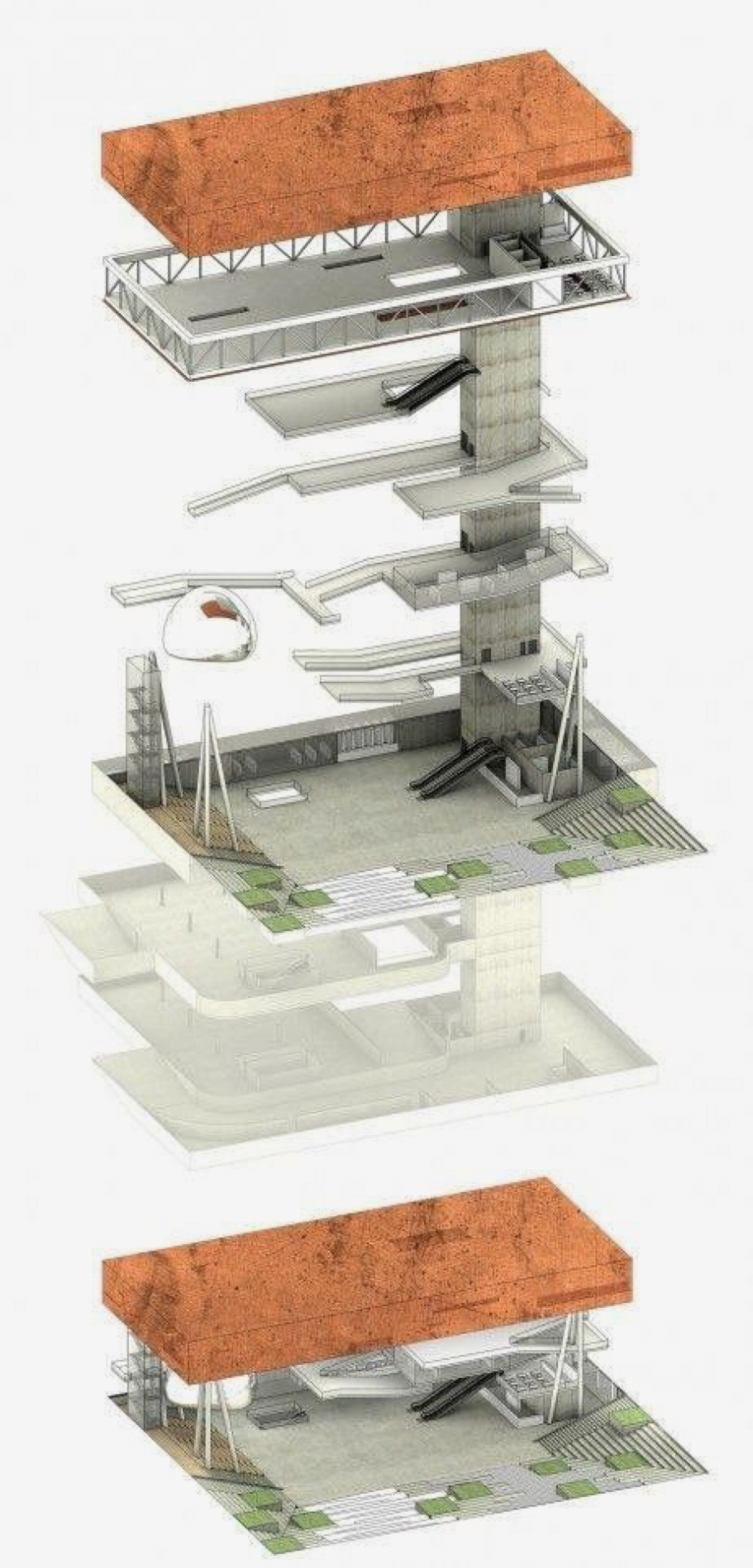

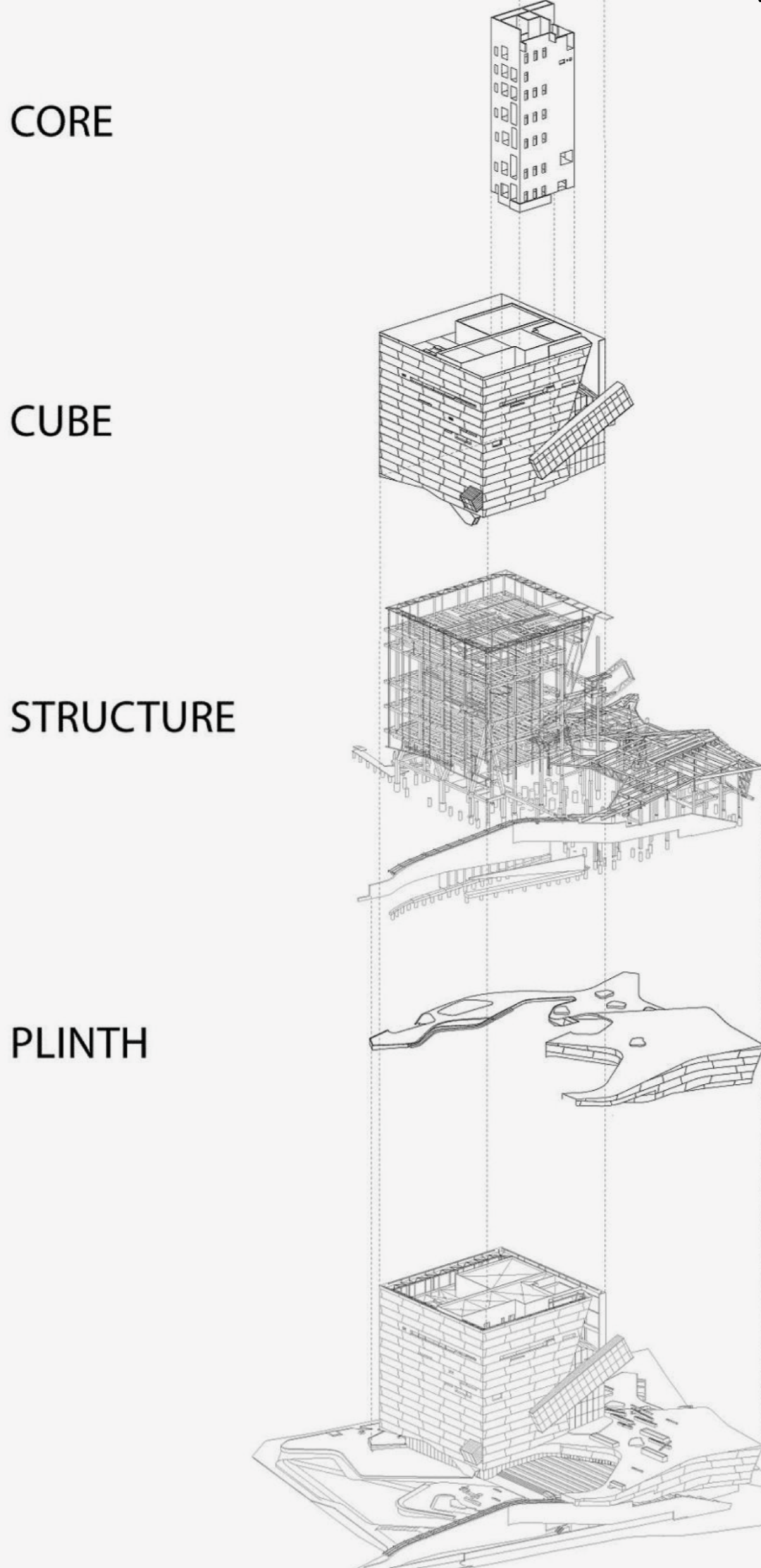

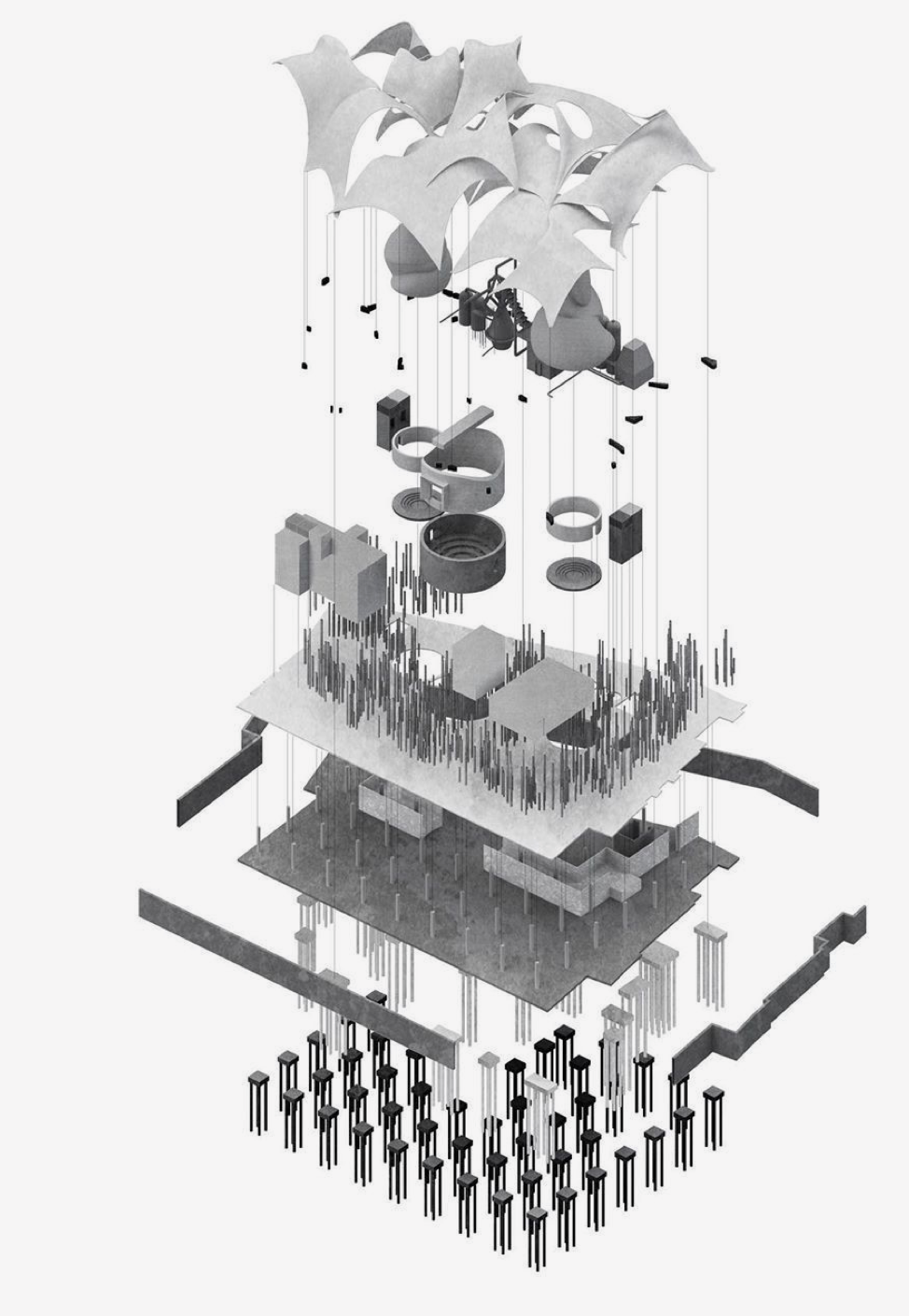

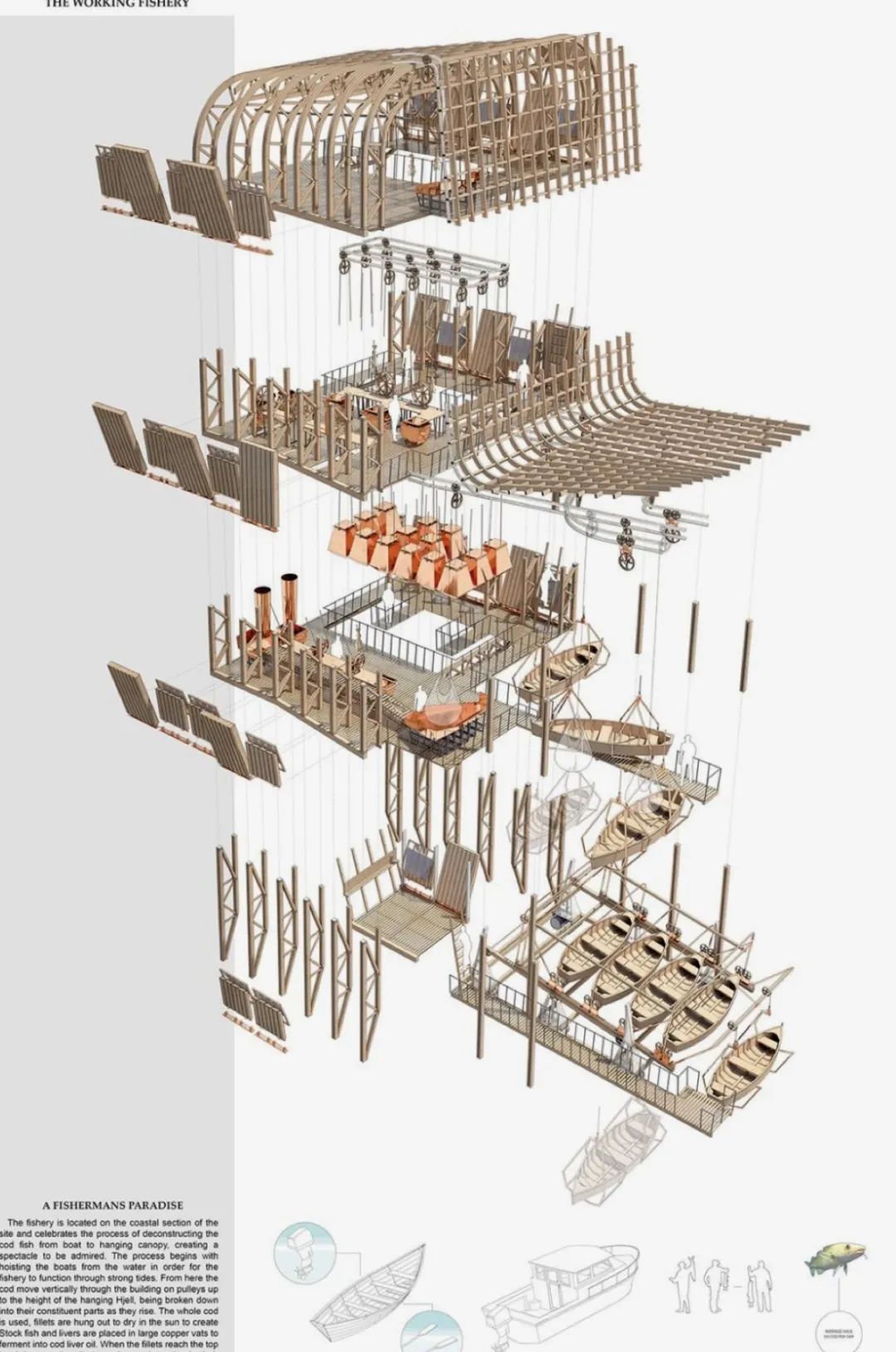

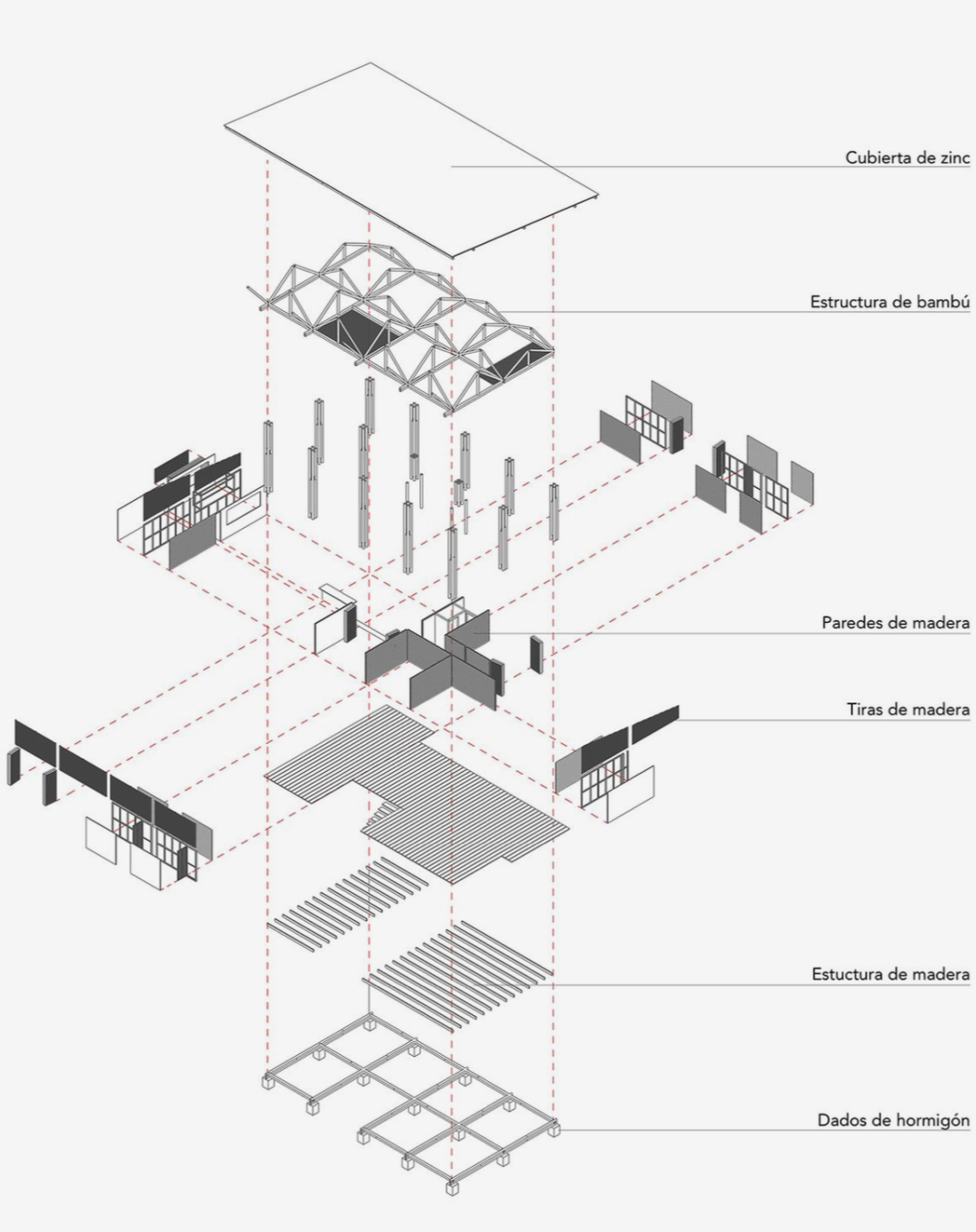

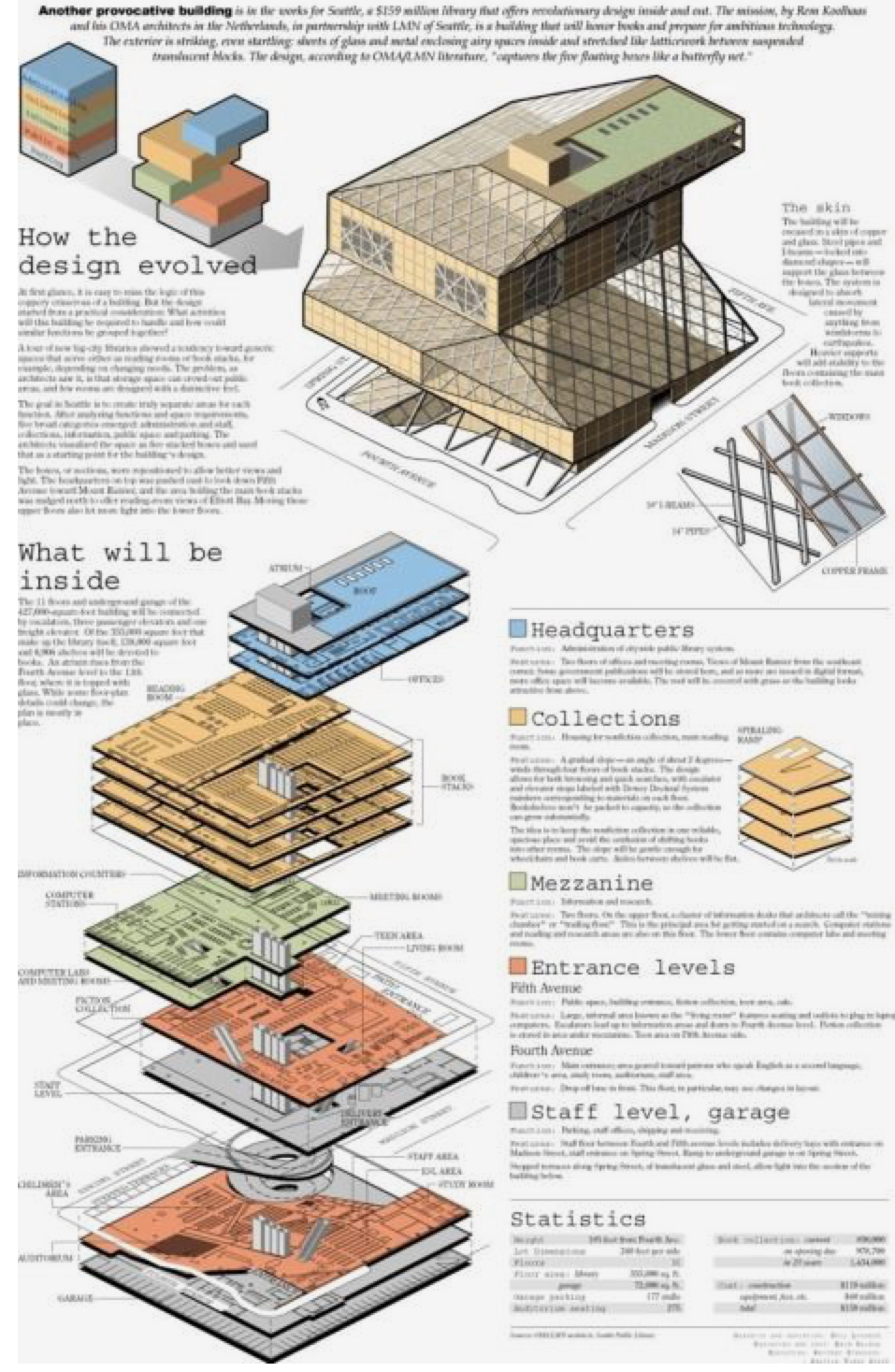

“这是怎么建造的？”爆炸图可以直观的表现建筑整体的建造过程：“梁板是怎样搭建的？”、“结构体系是怎样支撑的？”、“坡屋顶是怎样实现的？”、“内部墙体是怎样围合空间的？”……

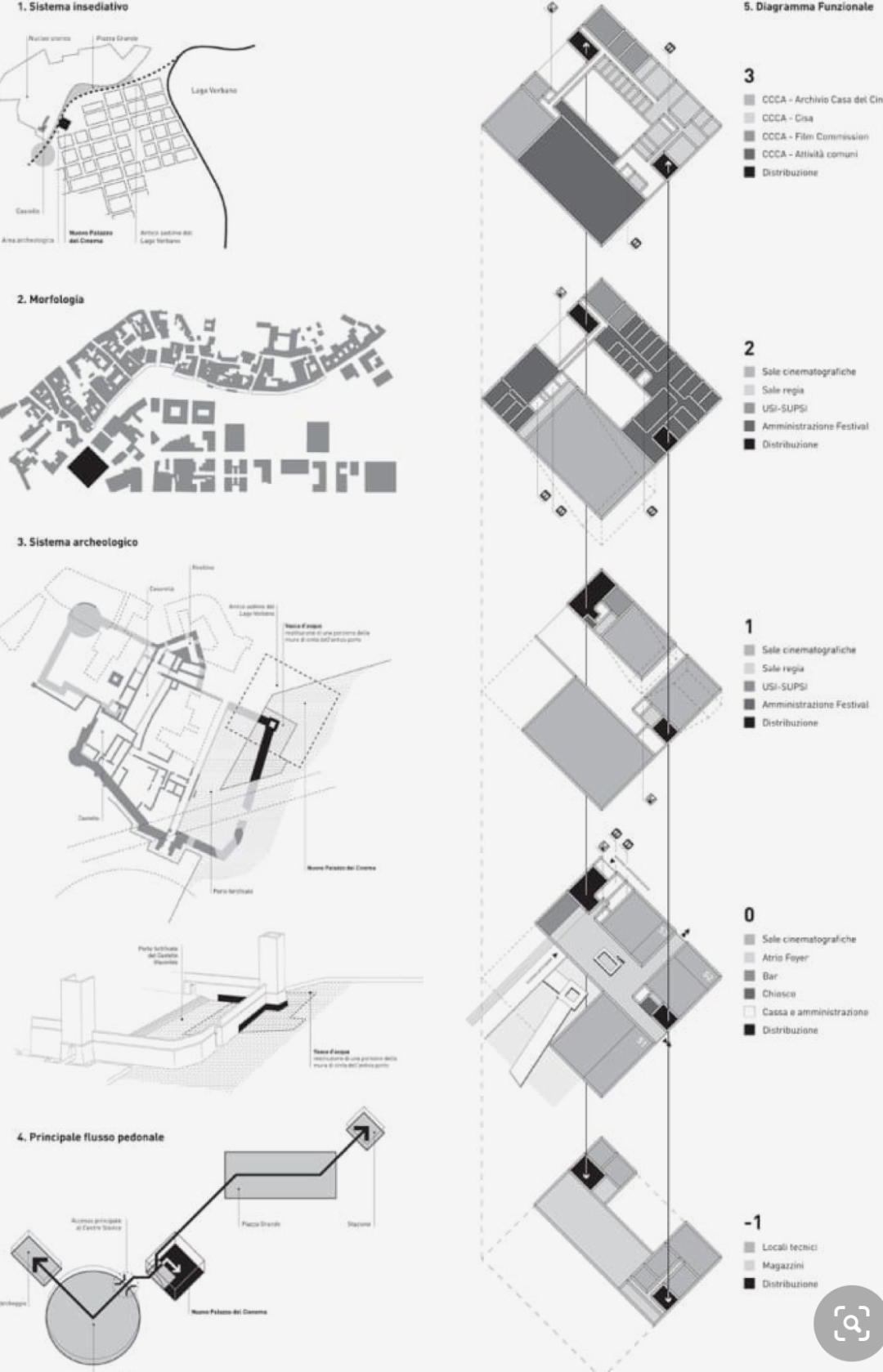

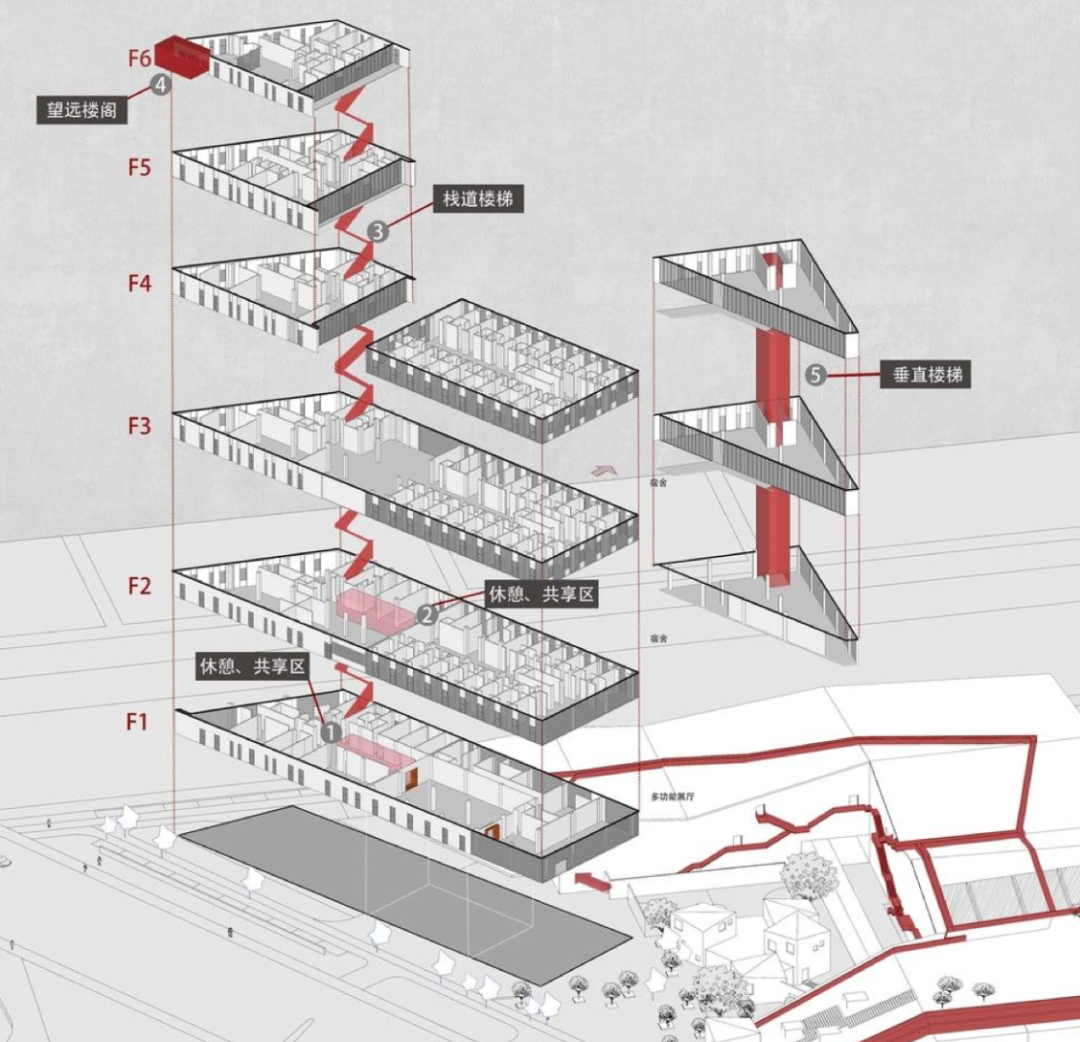

平面是怎样组织的？”

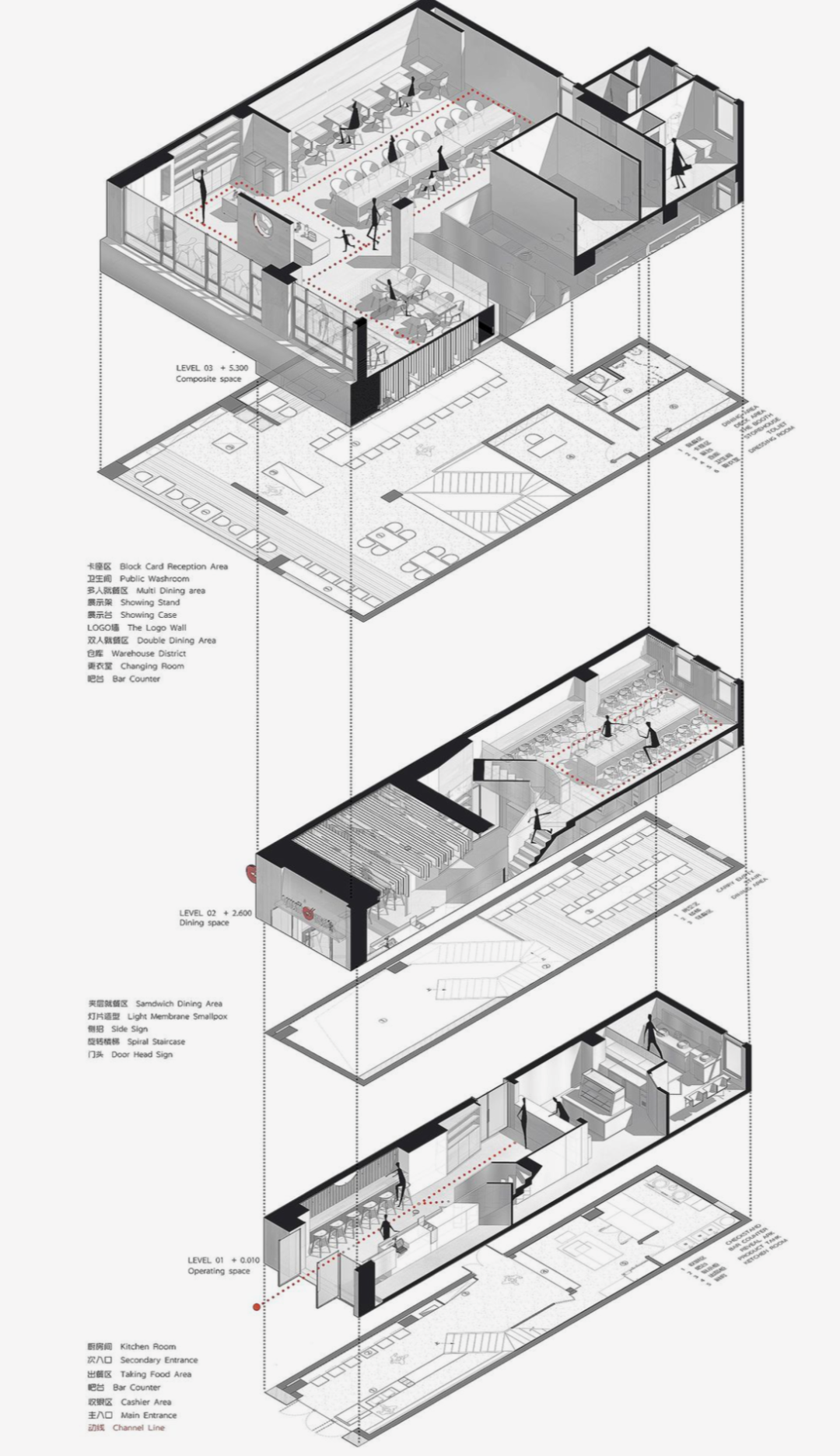

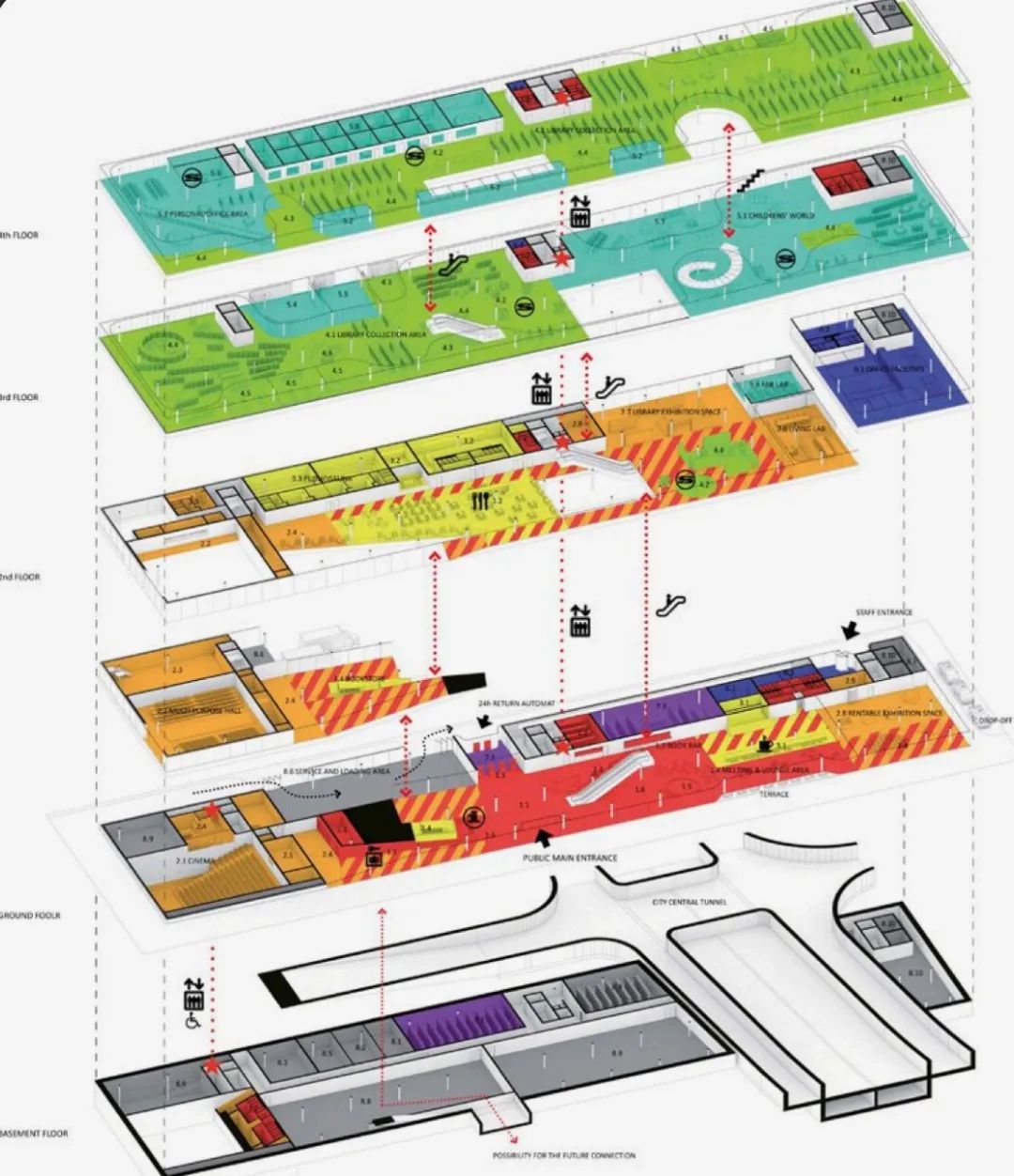

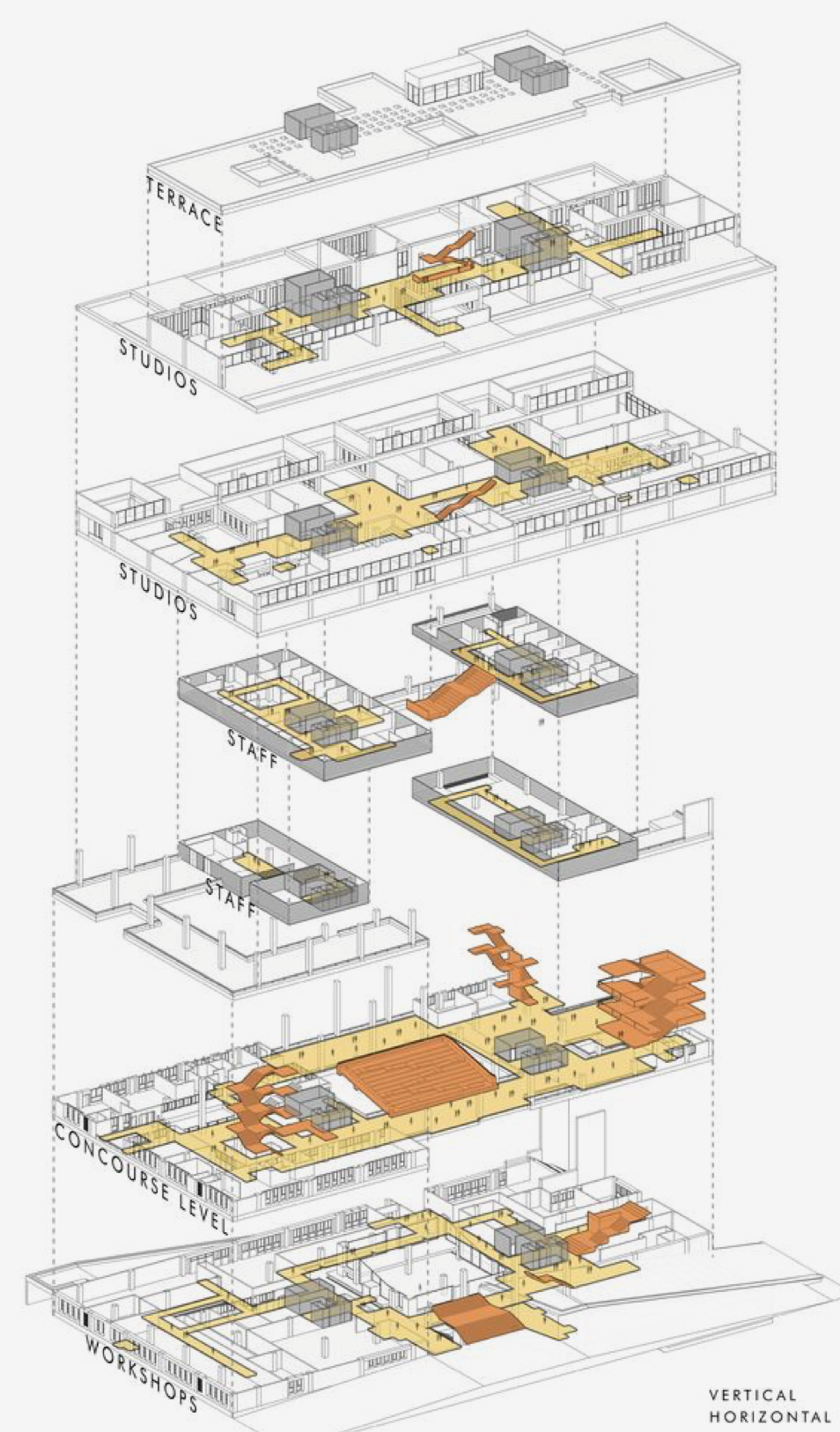

相比平面图分析而言，爆炸分析图可以更加直观形象的表达建筑平面组织形式，使图面更加丰富，更容易让观者读懂设计者的设计。

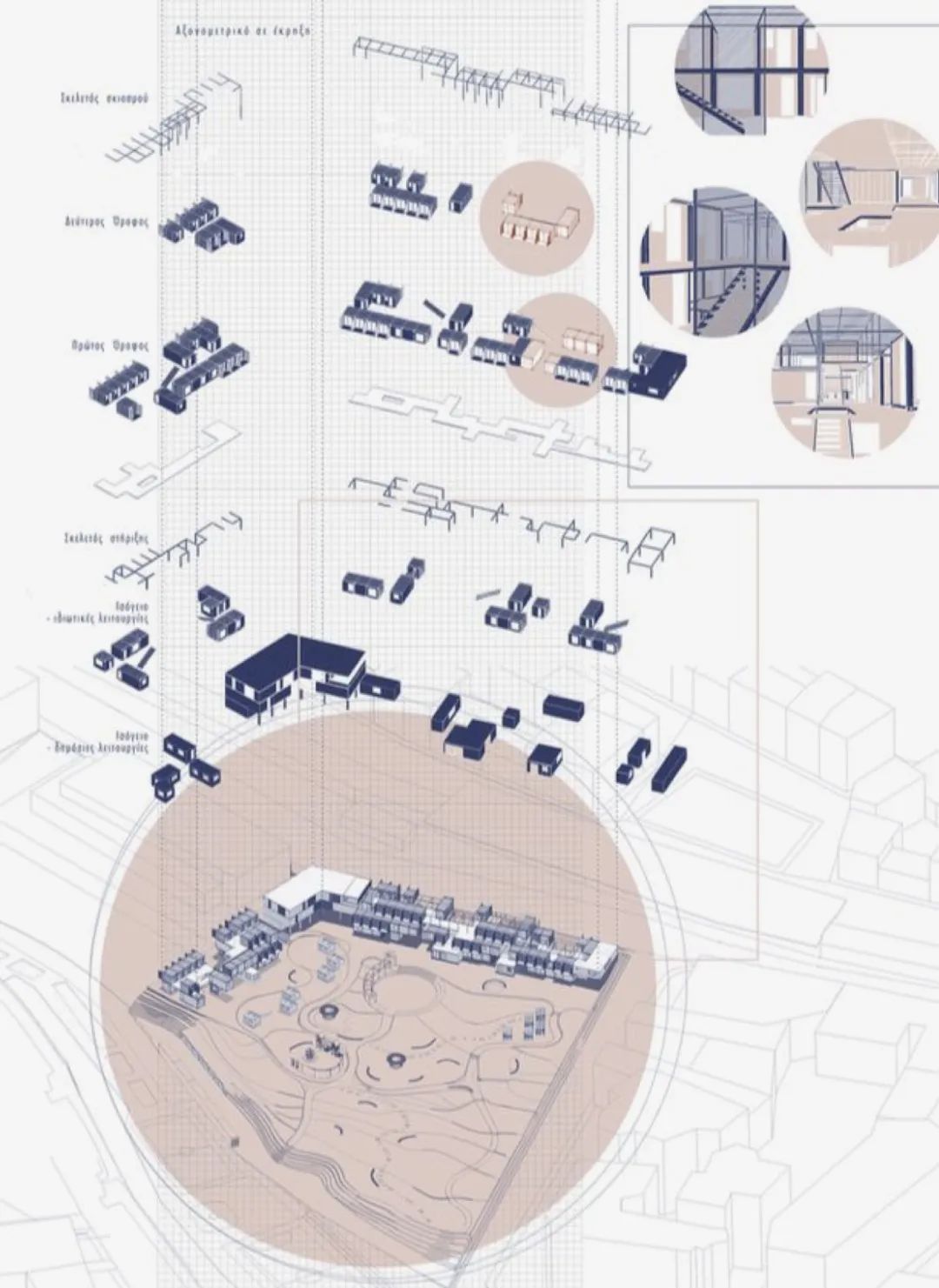

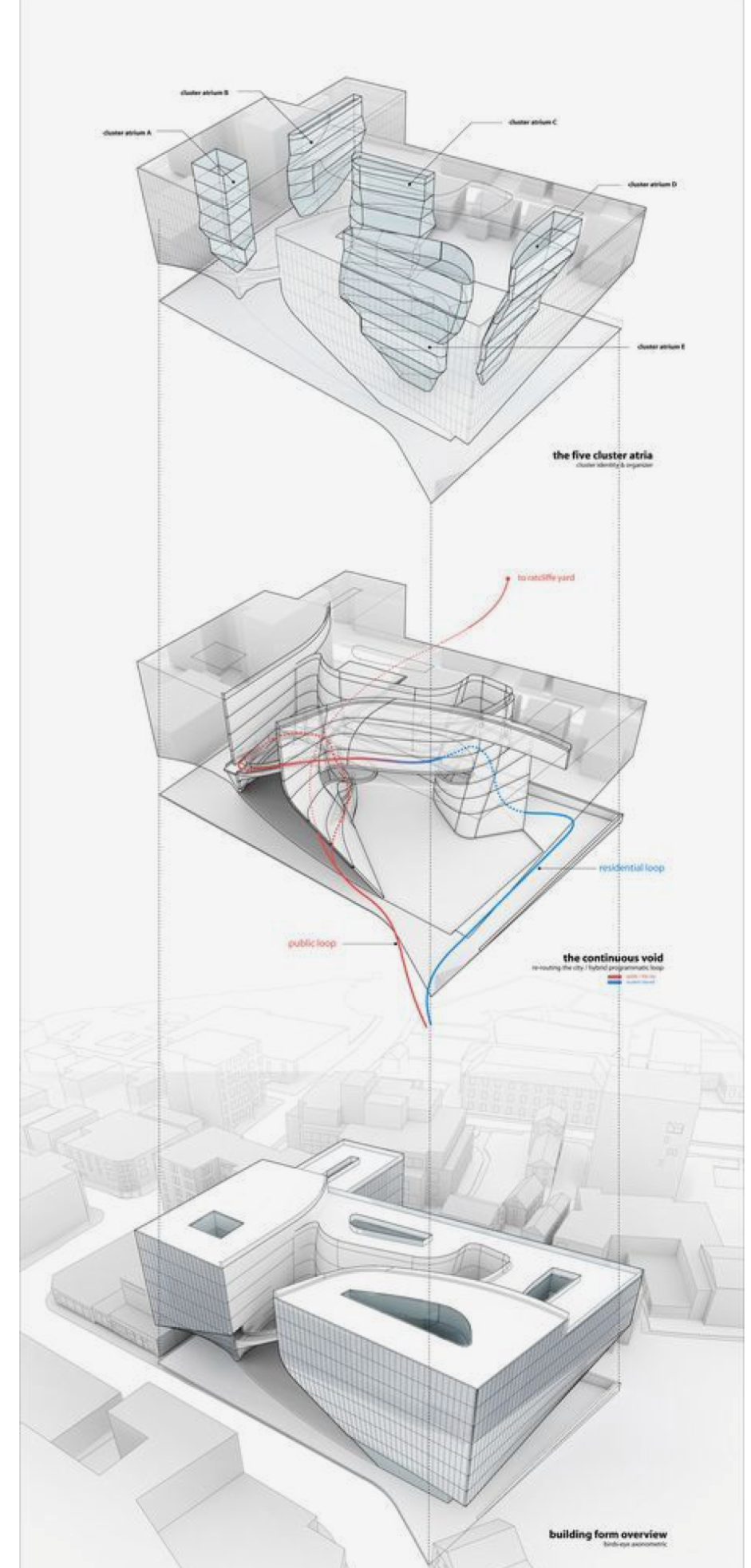

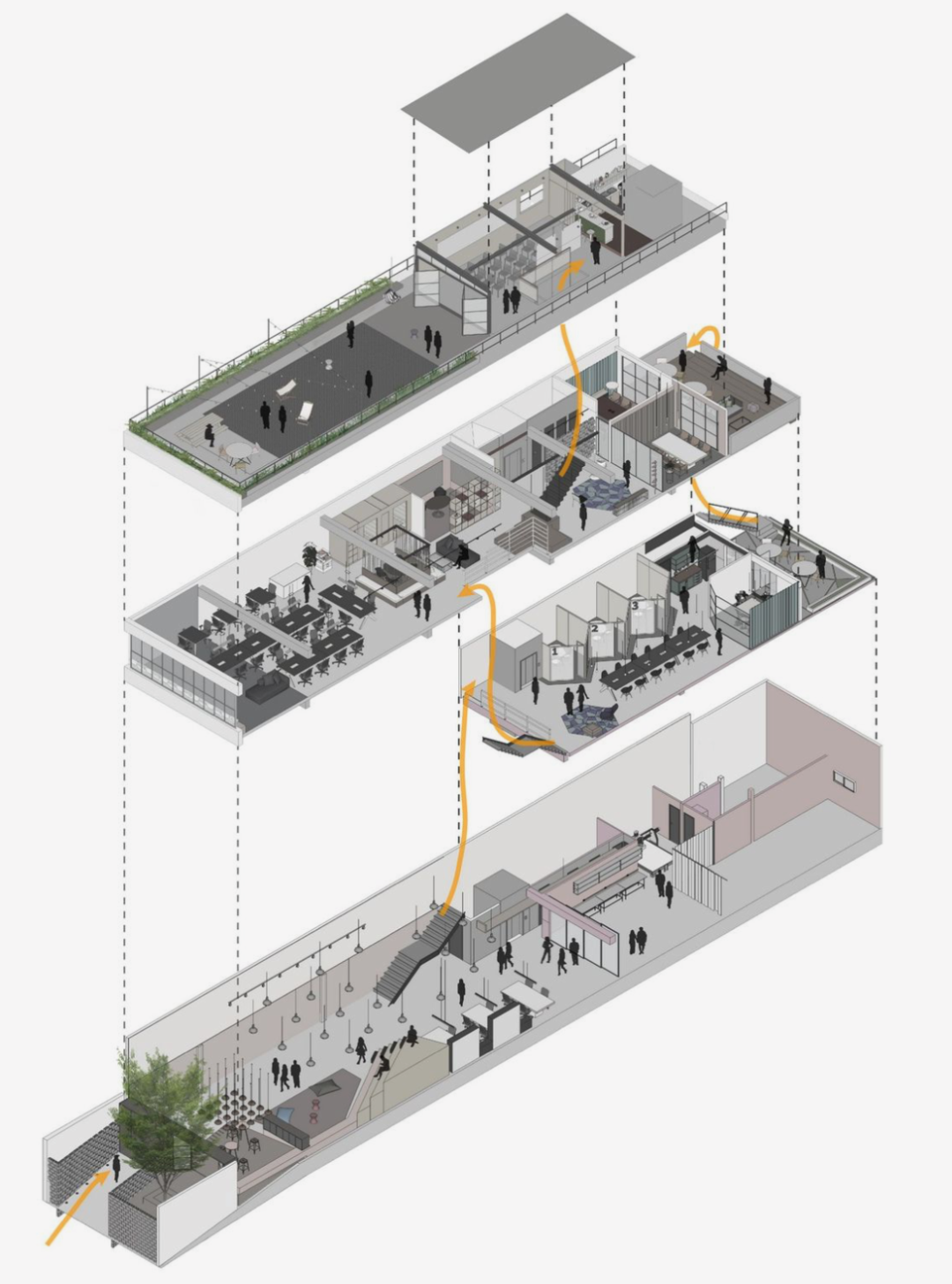

“内部空间是怎样设计的？”

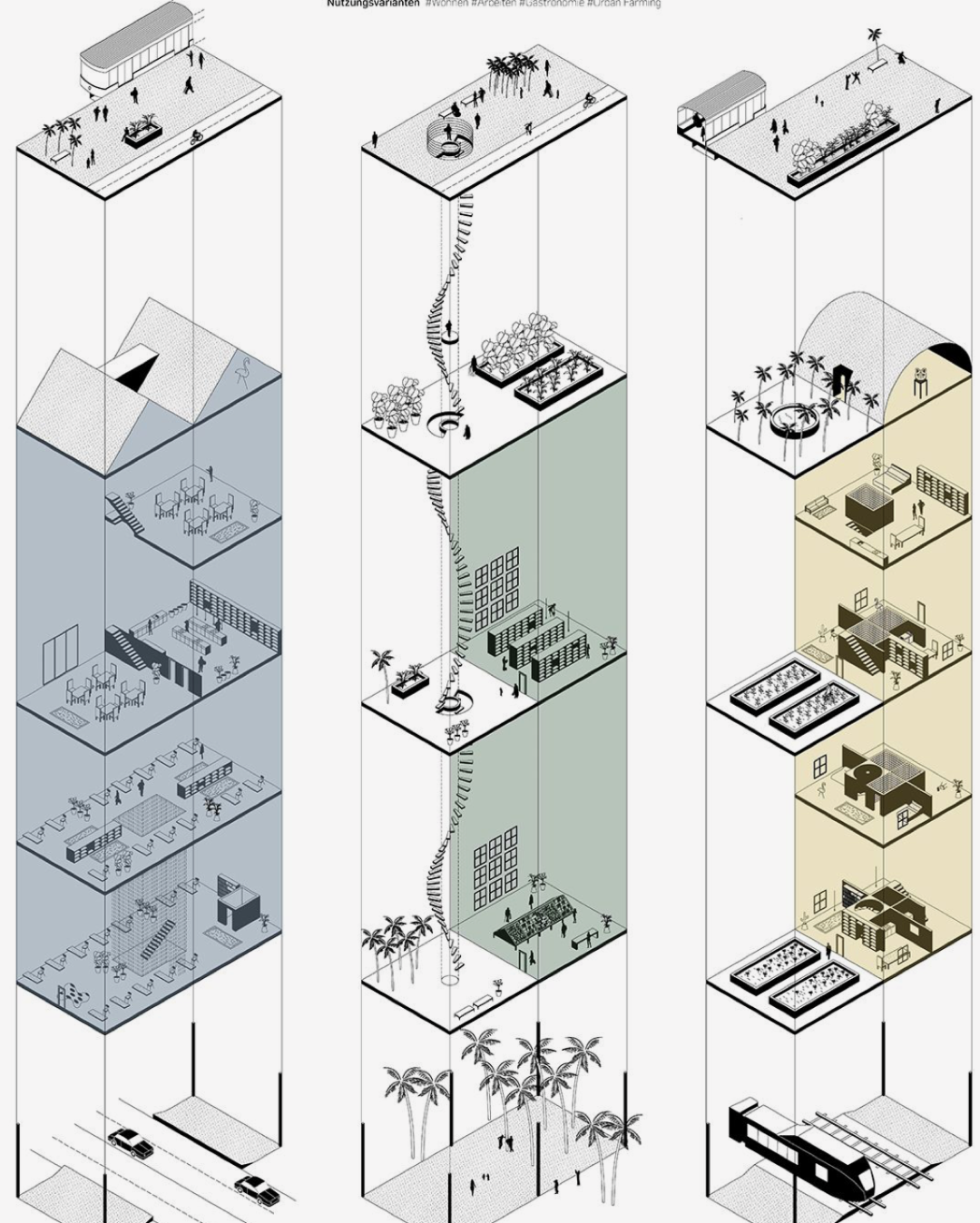

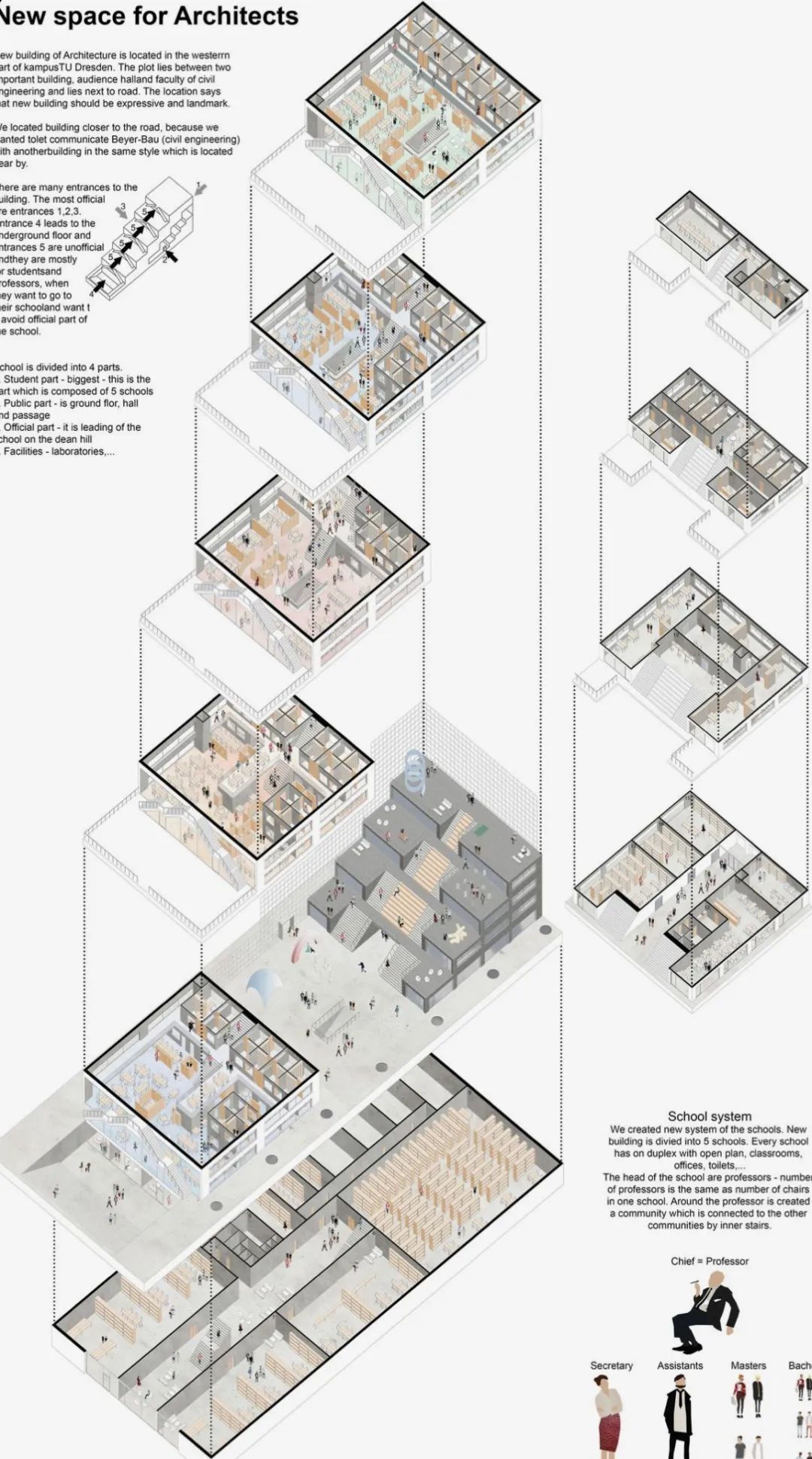

爆炸分析图可以满足你对建筑内部所有的好奇心，它可以清晰明确的表达建筑的内部空间以及交通流线的组织。

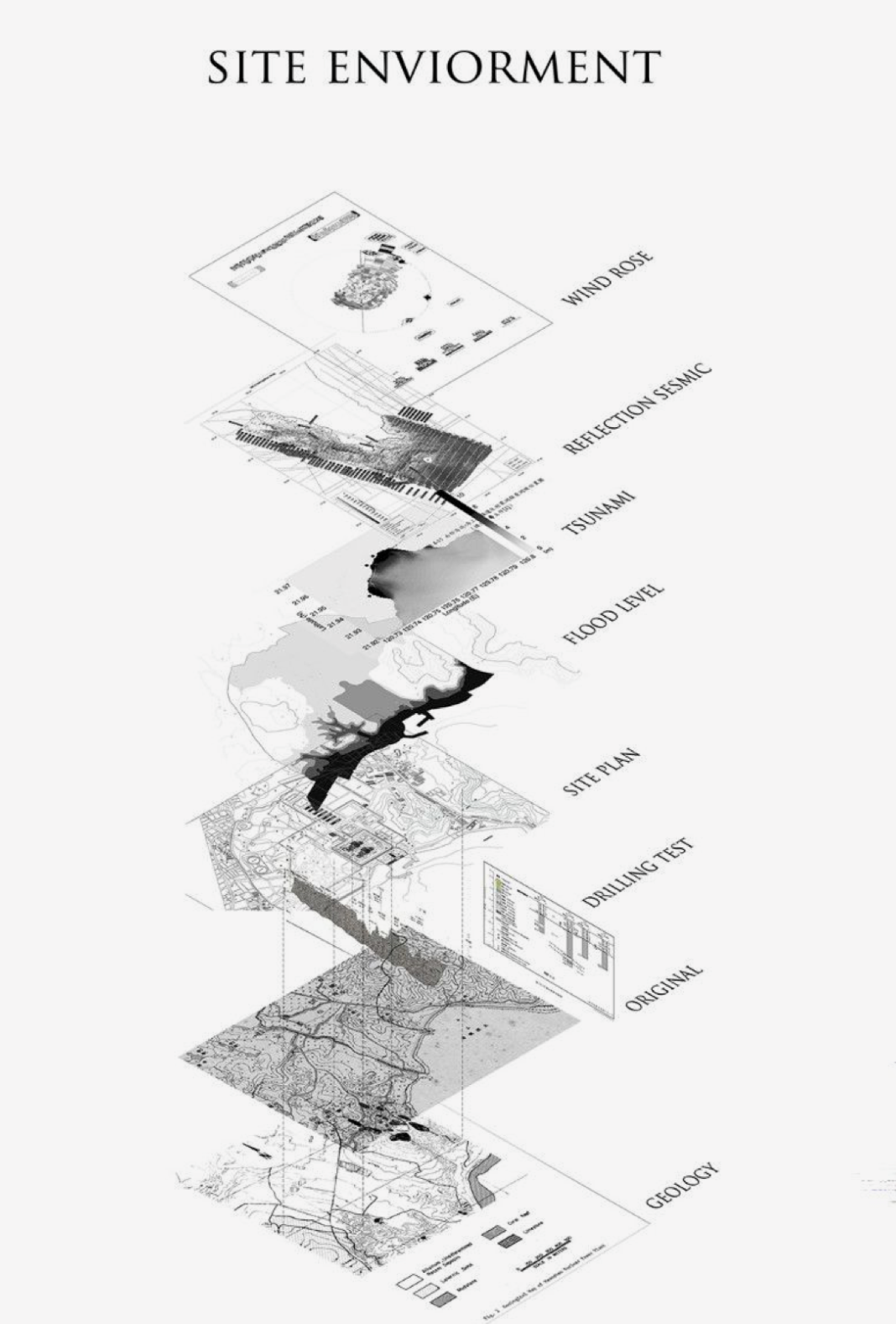

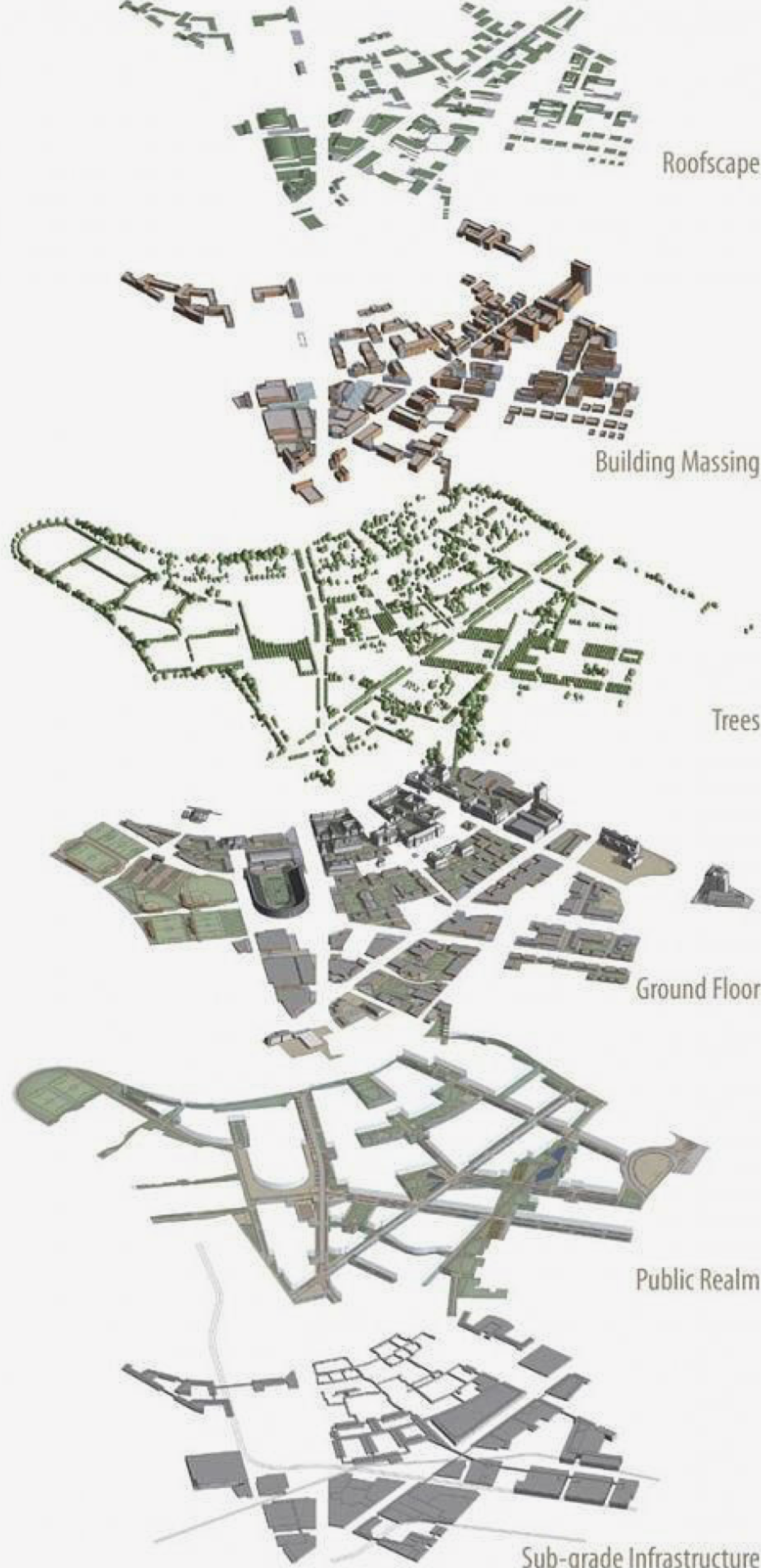

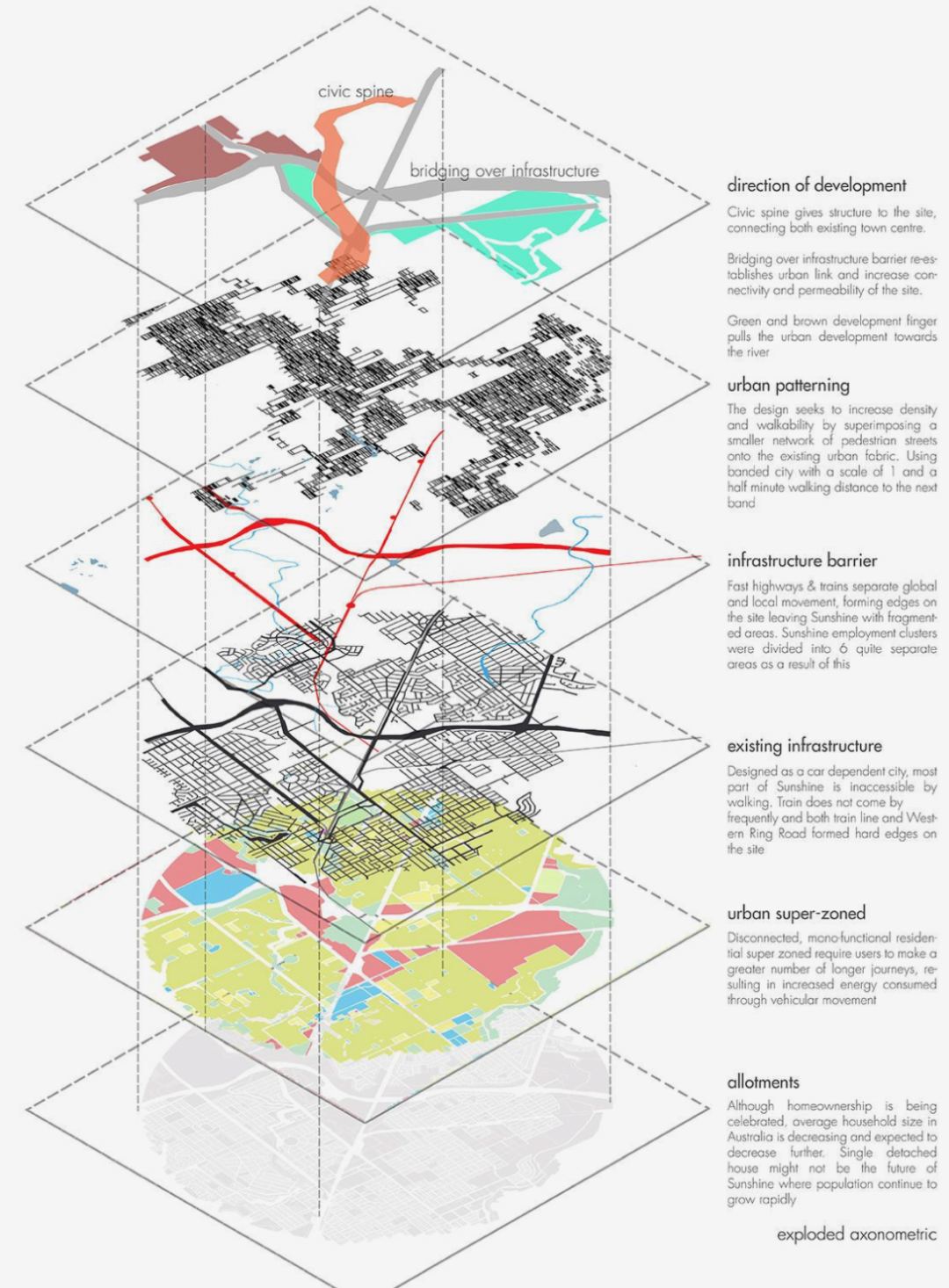

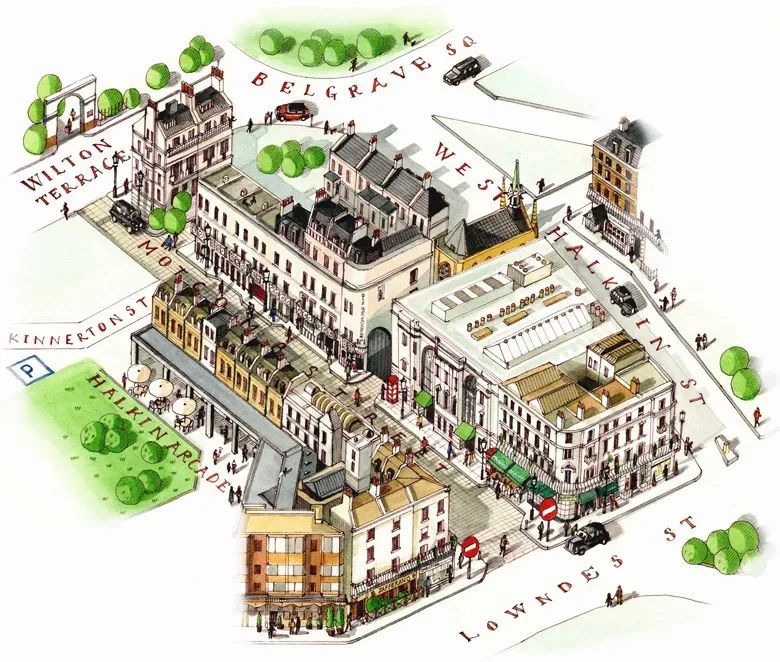

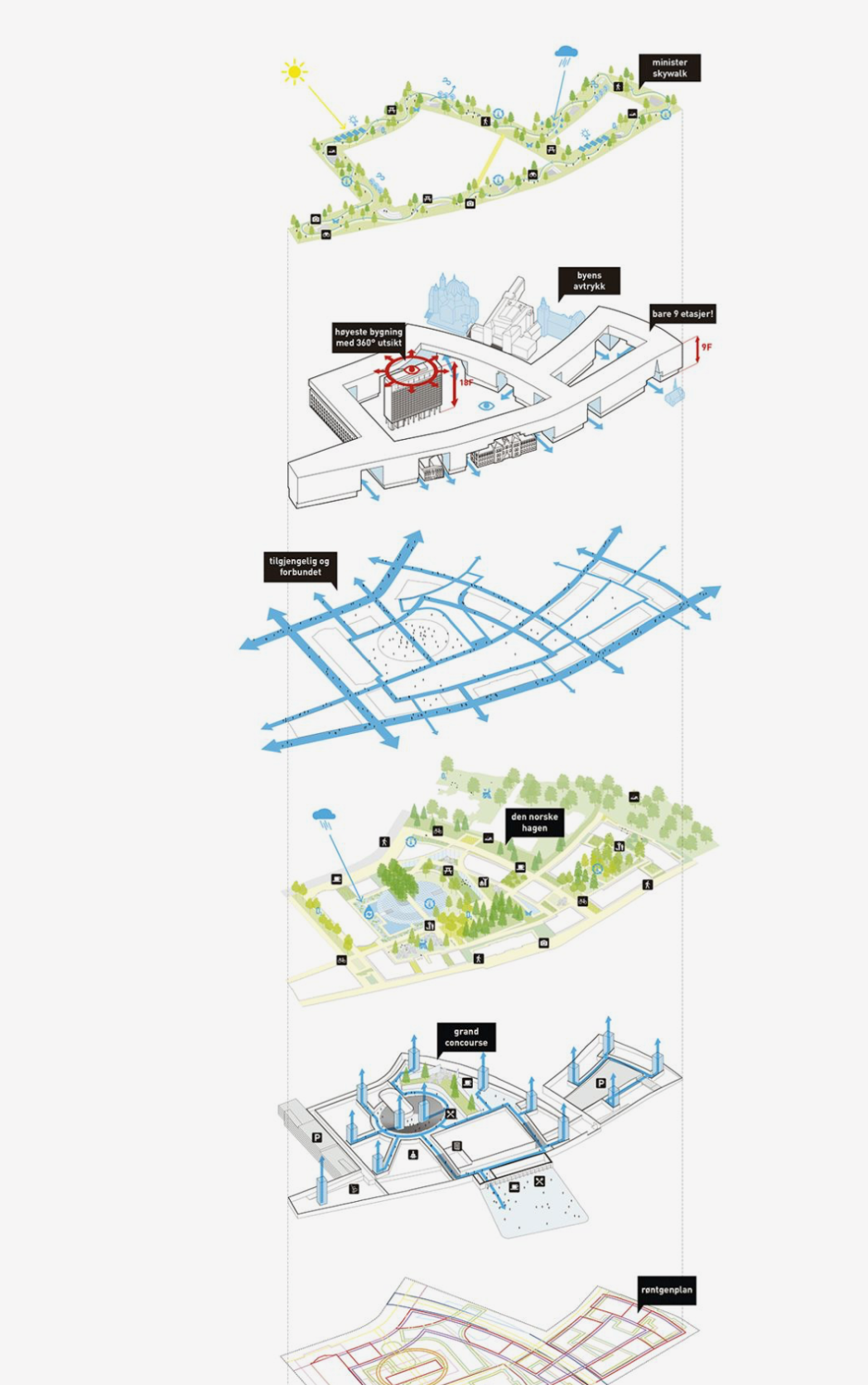

“建筑与环境的关系如何看考虑的？”
爆炸图不仅可以表达建筑本身的各功能，还可以明晰的表达建筑与环境的关系：“城市结构是怎样的？”、“建筑是如何呼应场地的？”、“怎样考虑建筑对场地的影响？”……
