问题:

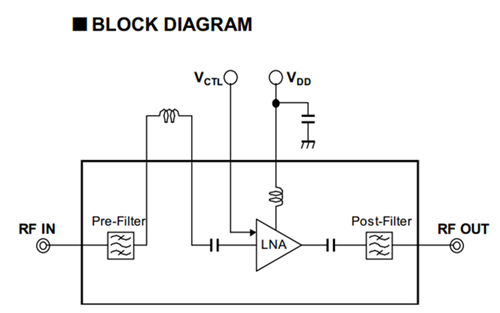

GPS模块的方块图如下:




[2]

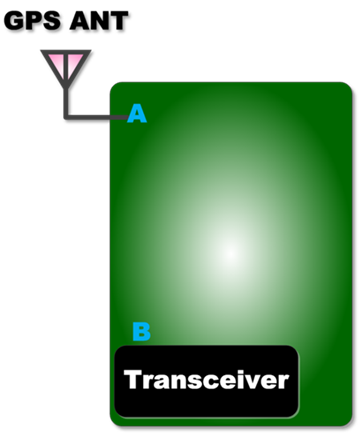

请问要放A点还是B点?




[4]

答案: 这模块不能用




如果放A点



在这里插入图片描述

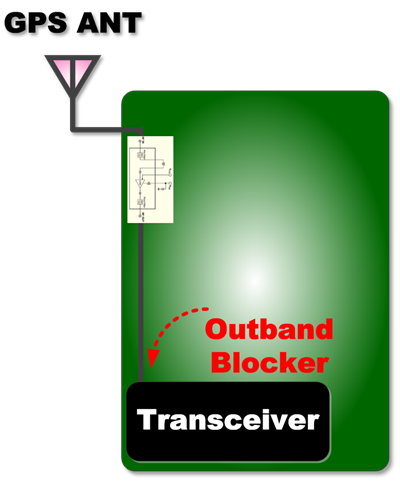

则Post-SAW会离收发器非常远，若有Outband Blocker窜入到收发器，完全无防御能力。




如果放B点




在这里插入图片描述

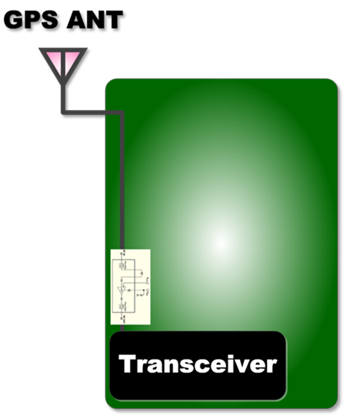

这么一来，意味着GPS天线会离LNA很远。

依据Friis Formula :
在这里插入图片描述
LNA输入端的Loss，对RX路径整体Noise Figure有最大影响(即上式F1)，所以天线到LNA的距离要越短越好，Loss才会小。

在这里插入图片描述



所以才说 这模块不能用



能用的模块如下:

在这里插入图片描述

在这里插入图片描述




(Pre-SAW + LNA) 以及Post-SAW
这两者 必须是独立分开的 这样在摆放位置时
才能更有弹性
因为Pre-SAW是保护LNA 所以要紧跟LNA
而Post-SAW是保护收发器 所以要靠近收发器摆放



如下:
在这里插入图片描述
