CocosCreator Effect (Shader) - 反九宫格就(Sliced)补偿

思路：

1. uv.x取模
2. 使用step处理这个模（也可以用smoothstep,以造成柔和边缘）
3. 乘上一个旋转矩阵
4. 根据a通道，控制阴影（透明）部分不要应用这个效果（如果有背景的时候可以看出来）

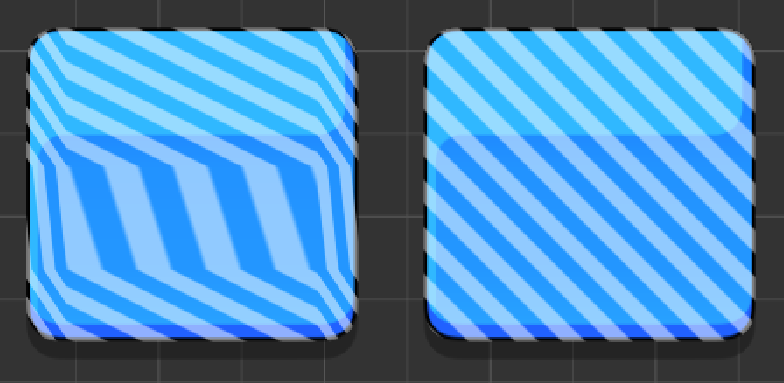

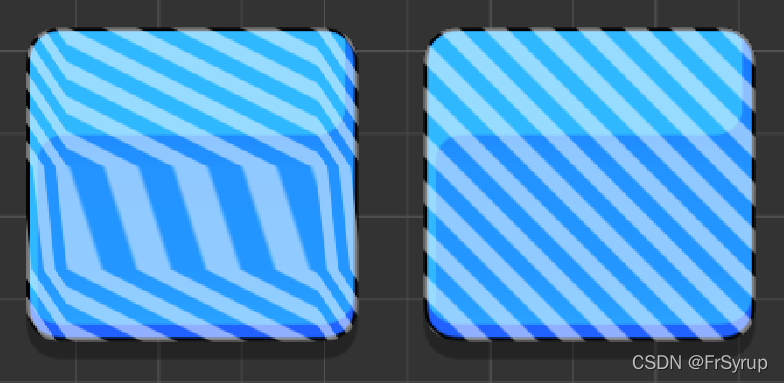

紧接着，就遇到了九宫格特性与其兼容性问题。

反九宫格变换

当使用了九宫格特性，得到的uv已经是变换之后的，如果希望上面的运算处在一个平直的均匀的坐标中。那么需要对这个变换做反运算。

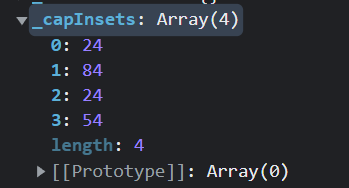

仔细查询spriteframe的一个属性_capInsets：

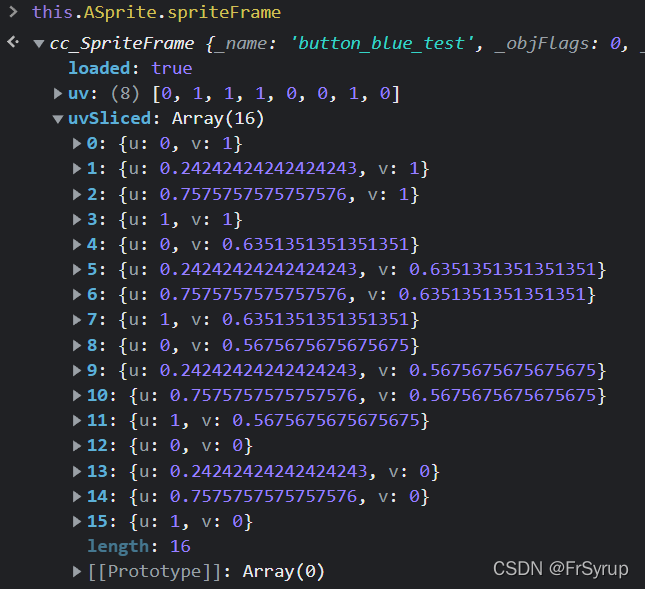

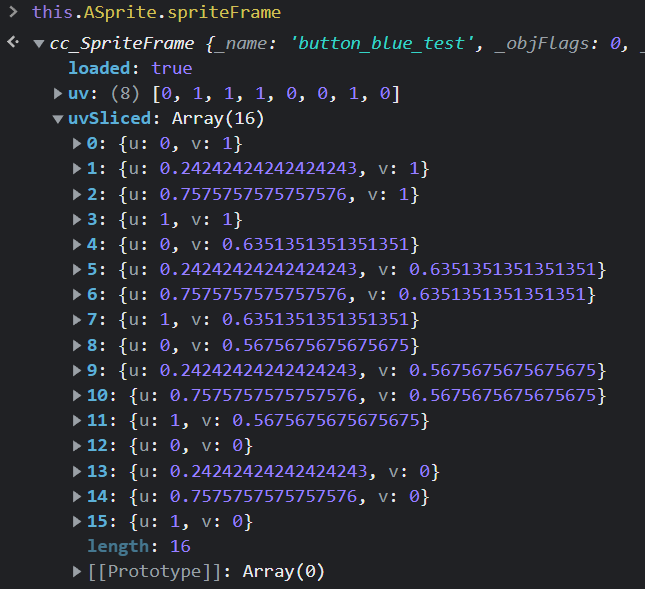

和另一个属性uvSliced：（这个属性可以也用node size和上面的capInsets计算比例得到）

显然这跟九宫格的设置是有关系的 Border Top/Bottom/Left/Right

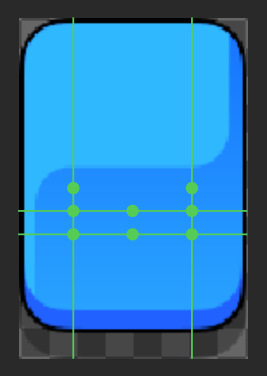

仔细观察，这16个点的与原始图形的关系是这样的
$\left[\begin{array}{cccc}12& 13& 14& 15\\ 8& 9& 10& 11\\ 4& 5& 6& 7\\ 0& 1& 2& 3\end{array}\right]$
那么需要获取拉伸的信息，只需要把1,2的u坐标和8,4的v坐标传给shader即可。
另外用上面的_capInsets结合node.width/height排出一个这几条线的序列，方便shader使用。
比如上图的4条线在200宽的图像上的实际坐标位：[0,24,176,200]
其中的0,200确实是冗余的，其实只要24和200这两个数据就能算出上面的数组，但是为了shader计算方便，我就这么写了。
最终用一个这样给material传参数：

let uvSliced: { u: number, v: number }[] = this._sprite.spriteFrame.uvSliced;
let capInsets: number[] = this._sprite.spriteFrame._capInsets;
material.setProperty('u_uvs', [uvSliced[1].u, uvSliced[2].u, uvSliced[8].v, uvSliced[4].v]);
material.setProperty('u_ur', [0, capInsets[0], this.node.width - capInsets[2], this.node.width]);
material.setProperty('u_vr', [0, capInsets[1], this.node.height - capInsets[3], this.node.height]);

思路：
1.uv的x,y独立处理
2.linear函数自己可以构造一个，非常方便在原点不为零的两个线段之间做线性变换
3.把标准值[0,1]先按照九宫格的分段，映射到真实长度坐标下[0,width]，[0,height]
4.真实坐标后，按真实坐标总长线性变换回标准区间[0,1]即可

  float linear(float x0, float x1, float y0, float y1, float inputX) {
      return (y1 - y0) * (inputX - x0) / (x1 - x0) + y0;
  }

而兼容九宫格特性的相关shader代码这样写：

    vec2 uvsc = vec2(v_uv0.x, v_uv0.y);
    #if USE_SLICED_CONFRONT
    vec4 un = vec4(0, u_uvs[0], u_uvs[1], 1.0);
    vec4 vn = vec4(0, u_uvs[2], u_uvs[3], 1.0);

    float rx = 0.0;
    float ry = 0.0;

    if (uvsc.x < u_uvs[0]) {
      rx = linear(un[0], un[1], u_ur[0], u_ur[1], uvsc.x);
    } else if (uvsc.x < u_uvs[1]) {
      rx = linear(un[1], un[2], u_ur[1], u_ur[2], uvsc.x);
    } else {
      rx = linear(un[2], un[3], u_ur[2], u_ur[3], uvsc.x);
    }

    if (uvsc.y < u_uvs[2]) {
      ry = linear(vn[0], vn[1], u_vr[0], u_vr[1], uvsc.y);
    } else if (uvsc.y < u_uvs[3]) {
      ry = linear(vn[1], vn[2], u_vr[1], u_vr[2], uvsc.y);
    } else {
      ry = linear(vn[2], vn[3], u_vr[2], u_vr[3], uvsc.y);
    }

    uvsc.x = rx / u_ur[3]; // linear(0.0, u_ur[3], 0.0, 1.0, rx);
    uvsc.y = ry / u_vr[3]; // linear(0.0, u_vr[3], 0.0, 1.0, ry);
    #endif

计算得到的uvsc在下面代替原本的v_uv0使用即可

图集兼容性问题

如果你用的这张图片是图集中的，那么显示上一定会出问题。
两个原因：

1. uv是相对大图中的。
2. uvSliced是相对大图中的。
   因此需要变换回标准区间[0,1]
   详细内容看这下一篇文章：
   CocosCreator Effect (Shader) - 反图集打包(Packable)补偿
