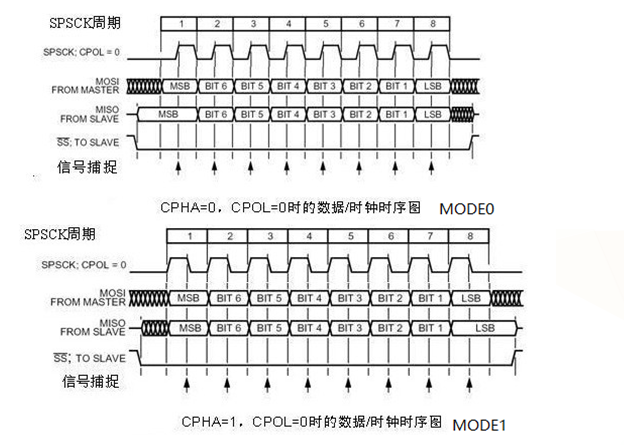

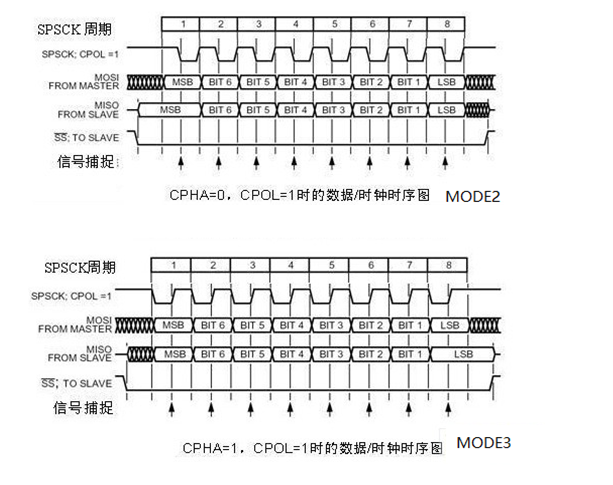

SPI的四种工作模式，由极性和相位组合而成。极性和相位分别表示为CPOL（Clock POLarity）和CPHA（Clock PHAse）。
模式 CPOL CPHA
MODE0 0 0
MODE1 0 1
MODE2 1 0
MODE3 1 1
CPOL：SPI空闲的时钟信号电平。（1：高电平，0：低电平）
CPHA：SPI在时钟的第几个边沿采样。（1：第二个边沿开始，0：第一个边沿开始）
MODE0 和 MODE3 最常用
