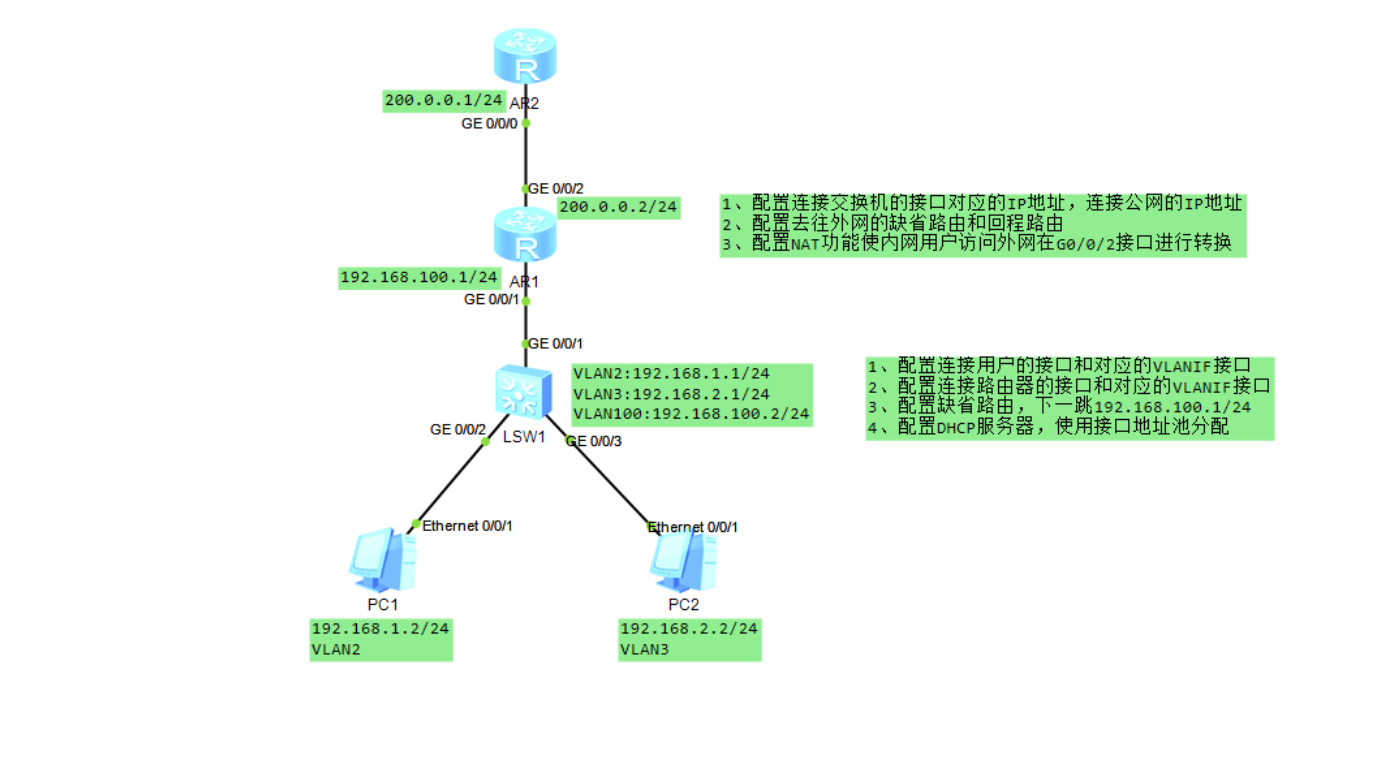

三层交换机与路由器对接上网

~交换机作为用户网关，实现跨网段转发。同时作为DHCP服务器，为用户分配IP地址。
~路由器通过NAT转换，使用户可以访问外网。
~路由器R2 GE0/0/0接口作为外网地址

在这里插入图片描述

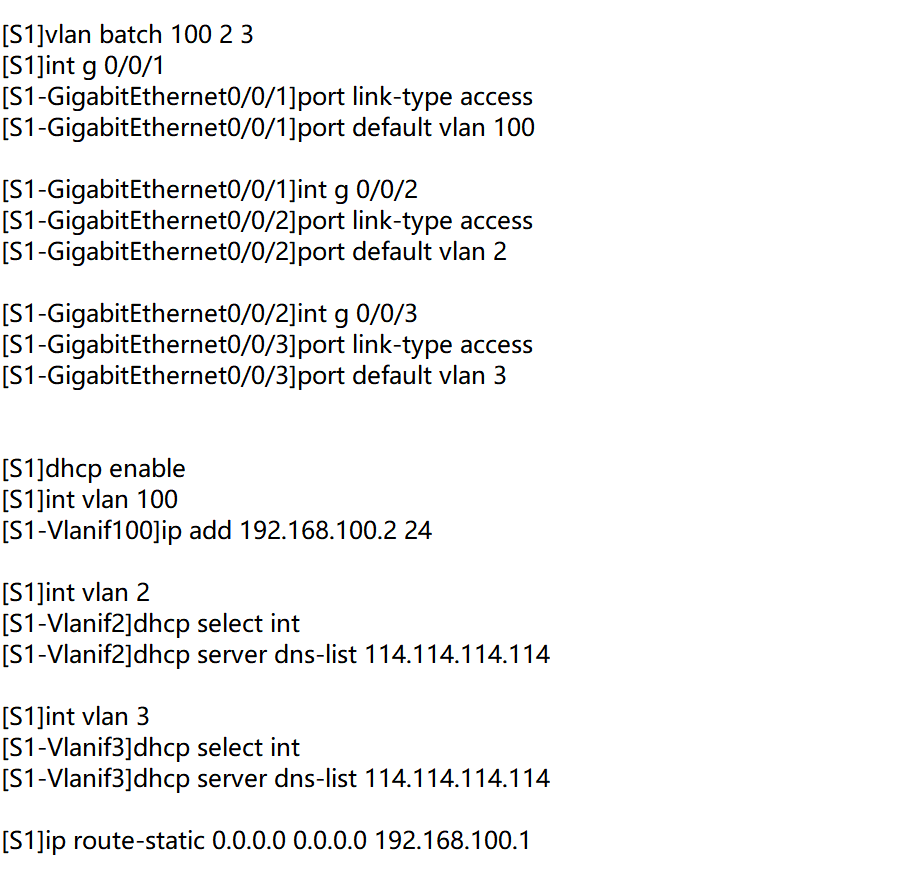

交换机配置：
在这里插入图片描述

路由器配置：
在这里插入图片描述

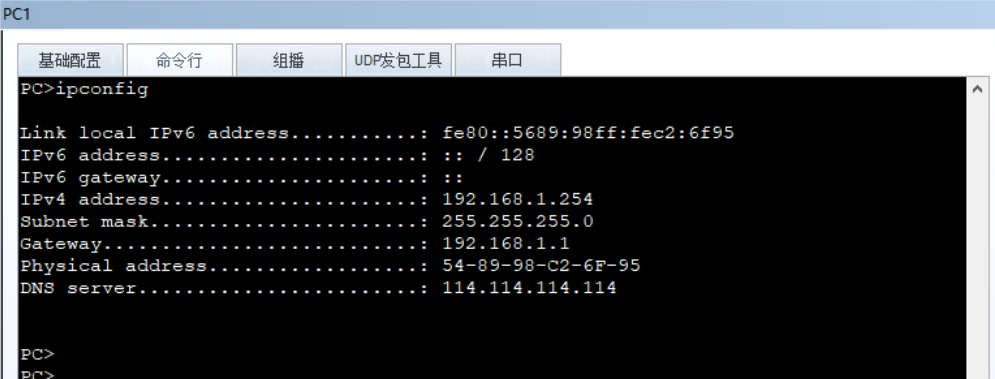

//PC1上查看IP获取情况
在这里插入图片描述
PC1 ping 测试外网200.0.0.1
在这里插入图片描述
