延时函数虽然很少使用了，但是有时需要测试代码的时候还会派上用场，所以也把它放进“function.c”文件中。
1.function.c的代码#include
#include
u8 code LedChar[16]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};//数码管状态值初始化
u8 LedBuff[6]={0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};//初始化数码管显示缓存区
void delay_ms(u16 x)
{
u16 i,j;
if(x==1000)
{
for(i=0;i<19601;i++)//延时1s
{
for(j=5;j>0;j--);
}
}
else while(x--)for(j=115;j>0;j--);
}
void LED_Init()
{
P1|=0x0E;//让P1.1，P1.2，P1.3强制输出1
P1&=0xEE;//让P1.0和P1.4强制输出0
}
void SEG_Scan()
{
static u8 i = 0;
P0 = 0xFF; //端口状态全部熄灭数码管里的LED达到刷新作用
P1 = (P1 & 0xF8) | i; //i等于0时，就是“ADDR2=0; ADDR1=0; ADDR0=0;”，i等于1时，就是“ADDR2=0; ADDR1=0; ADDR0=1;”，以此类推
P0 = LedBuff[i]; //6个缓冲区的值轮流赋给P0
i++;
if(i>=6)i=0; //让i在0~5之间循环变化
}
void ShowNumber(u32 num)
{
char i;//取值范围-128~127
u8 buf[6];
for (i=0; i<6; i++) //把长整型数转换为6位十进制的数组
{
buf[i] = num % 10;
num = num / 10; //舍掉个位数，重新装载
}
for (i=5; i>=1; i--) //从最高位起，遇到0填充不显示的代码，遇到非0则退出循环
{
if (buf[i] == 0)
LedBuff[i] = 0xFF;
else
break;
}
for ( ; i>=0; i--) //剩余低位都如实转换为数码管显示字符
{
LedBuff[i] = LedChar[buf[i]];
}
}
2.function.h的代码#ifndef __FUNCTION_H__
#define __FUNCTION_H__
sbit BEEP = P1^6;
sbit LED2 = P0^0;
sbit LED3 = P0^1;
sbit LED4 = P0^2;
sbit LED5 = P0^3;
sbit LED6 = P0^4;
sbit LED7 = P0^5;
sbit LED8 = P0^6;
sbit LED9 = P0^7;
typedef unsigned char u8; //对数据类型进行声明定义
typedef unsigned int u16;
typedef unsigned long u32;
extern u8 LedBuff[6]; //对数码管缓存区进行外部声明
extern u8 code LedChar[16]; //对数码管真值表进行外部声明
//只要在“function.c”文件中封装有的函数都需要在头文件中声明一下
void delay_ms(u16 x);
void LED_Init();
void SEG_Scan();
void ShowNumber(u32 num);
#endif

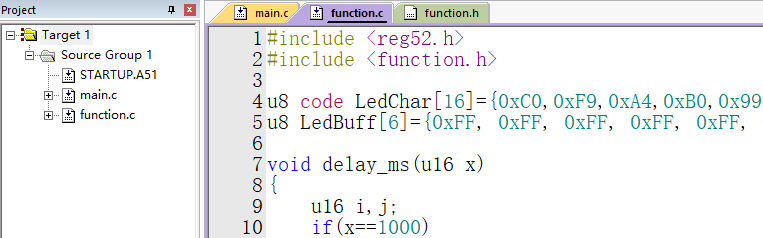

编程界面图片
3.main.c文件代码
有了“function.c”和“function.h”，以后我们提供的代码就精简的很多了，这里用一小段代码测试一下，main.c文件加入测试代码，感受一下这种模块化编程的魅力。#include
#include
void main()
{
u16 i,x,NUM=12345;
LED_Init();//初始化LED硬件模块
LED2=0;LED9=0;
delay_ms(100);
LED3=0;LED8=0;
delay_ms(100);
LED4=0;LED7=0;
delay_ms(100);
LED5=0;LED6=0;
delay_ms(100);
for(i=0;i<5000;i++)//蜂鸣器响一下
{
BEEP=!BEEP;
for(x=0;x<30;x++);
}
ShowNumber(NUM);//更新缓存区的内容，首次显示12345在数码管上
while(1)
{
SEG_Scan();
i++;
if(i>=8000)//隔一段时间更新数码管显示的内容
{
i=0;
ShowNumber(NUM++);
}
}
}
数码管在数字变化的时候会微闪烁是因为执行“ShowNumber(NUM++);”花费的时间过多导致没能快速切换三八译码器IO端口的轮流输出，这个问题我们后面再讲解。
