前言
本文主要讲述UE4蓝图的流程控制节点
- Branch 分支
- Delay 延迟
- Do Once 执行一次
- Do N 执行N次
- DoOnce MultiInput 执行一次多次输入输出
- Filp Flop 翻转
- Gate 门
- MultiGate 多门
- Retriggerable Delay 可触发延迟
- Sequence 序列
本文使用的是UE4 - 4.27版本
以下是本篇文章正文内容，下面案例可供参考
一、打开Library界面
首先 window >> palette ，把Library界面显示出来。

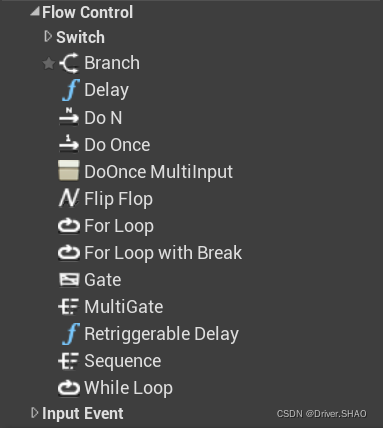

接着 Library>>Utility>>Flow Control， 可以看到如下：
二、Branch 分支
> Branch 类似于 if else 语句
Condition 相当于 if else 语句中的 条件
Condition 处判断为真，则从True口输出。否则，从False口输出。
示例

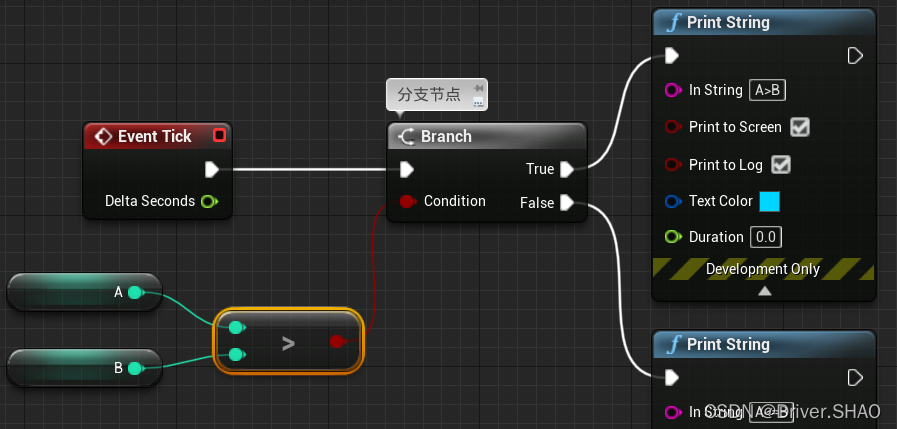

下图中 A为1，B为0。因 A>B，故 Condition 处判断为真，从True口输出。
二、Delay 延迟
> Delay 可用于计时器、倒计时器
Duration 的值表示将输出延迟的秒数。
示例

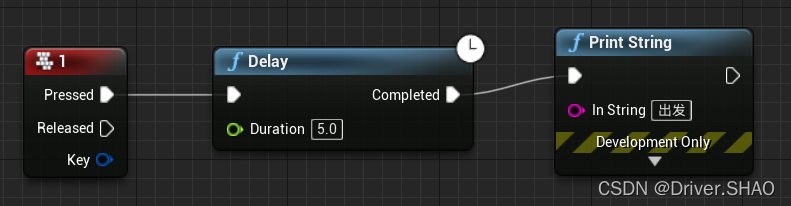

下图中，Duration值为5，表示按下“1”，5秒后才会输出结果。
三、Do Once 执行一次
> Do Once 可用于游戏技能的释放冷却
Reset 表示重设，相当于退回到未执行状态。
Start Closed 表示开始时无法直接执行，需重设后才可执行。
示例

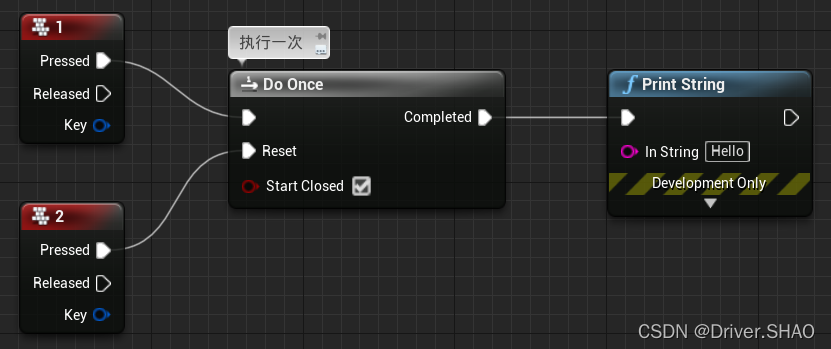

下图中，按键“1”表示执行该节点，最终会输出Hello。按键“2”表示重设，重设后才能再次执行。Start Closed表示刚开始不能直接按“1”执行输出结果，需要按“2”重设后才能执行。
四、Do N 执行N次
> Do N 可用于弹匣设计
Enter 表示输入，N 表示可执行的次数，Reset 表示重设，Exit 表示输出，Counter 表示当前执行的次数。
示例
下图中，按“1”会执行，执行3次后再按“1”，无法执行，需要按“2”重设后才可重新执行。

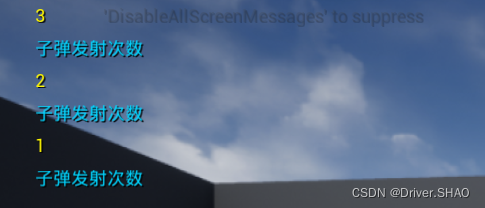

连续按四次“1”，只会显示如下
五、DoOnce MultiInput 执行一次多次输入输出
> DoOnce MultiInput 类似于 switch 语句
In Out 一一对应，A In 对应 A Out ，Reset In 对应 Reset Out。
Add pin 表示添加输入输出对。
示例

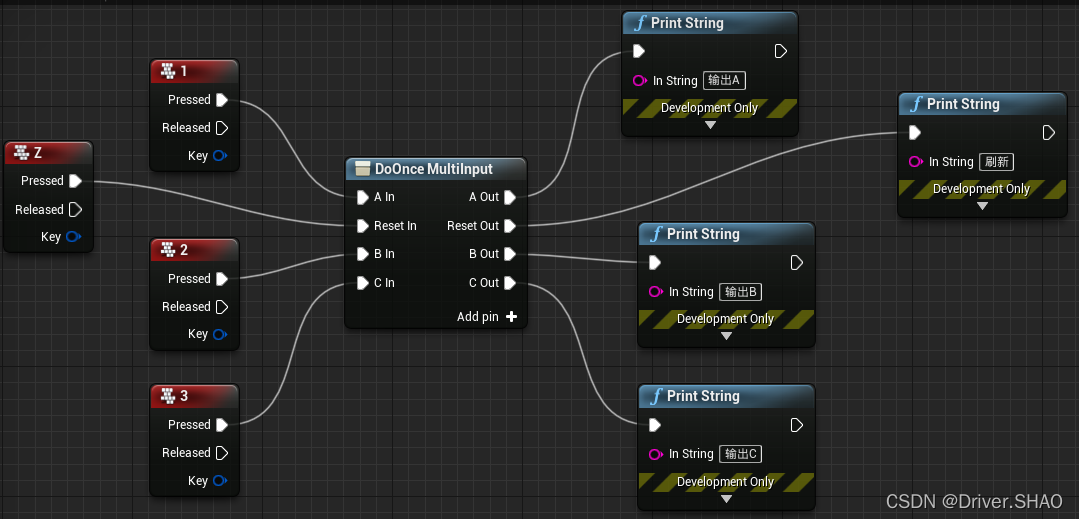

下图中，按“1”输出A，按“z”输出刷新并进行重设。
每执行一次，就需要重设一次，才能再次执行。
六、Filp Flop 翻转
> Filp Flop 可用于切换状态
is A 表示从 A 开始输出
示例

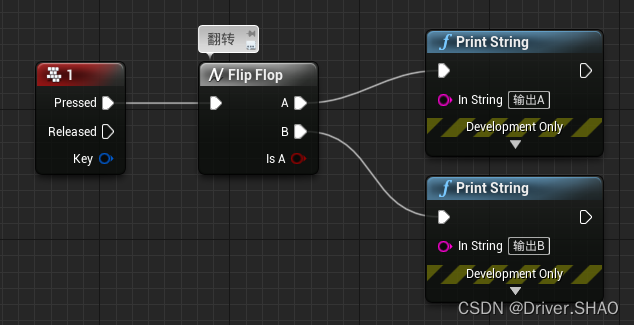

按“1”，输出A，再按“1”，输出B。

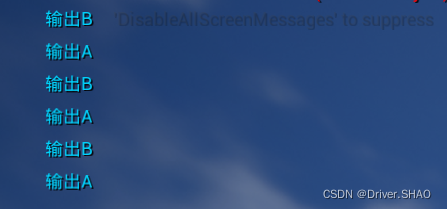

连续多次按“1”，输出如下。
七、Gate 门
> Gate 可用于道具的拾取判断、十进制进位
Toggie 表示切换，可以在 Open 和 Close 间切换。
Start Closed 表示开始时无法直接输出，相当于 Close 状态。需要切换到 Open 状态才能输出。
示例

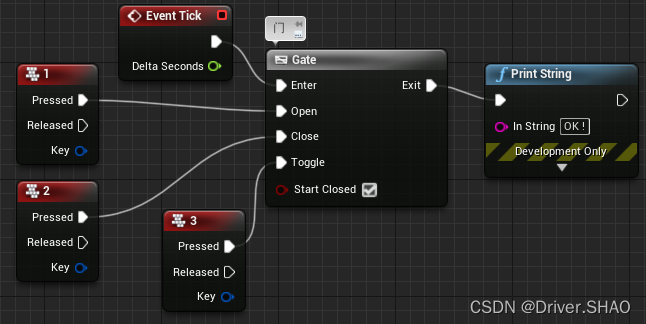

下图中，开始时，无法直接输出结果，需要按“1”或“3”切换到 Open 状态才能输出。
八、MultiGate 多门
> MultiGate 可用于随机抽奖
Reset 表示刷新，可重设输出次数为0。
Is Random 表示输出顺序随机。
Loop 表示输出次数不限。
Start Index 表示输出的起始位置。
示例

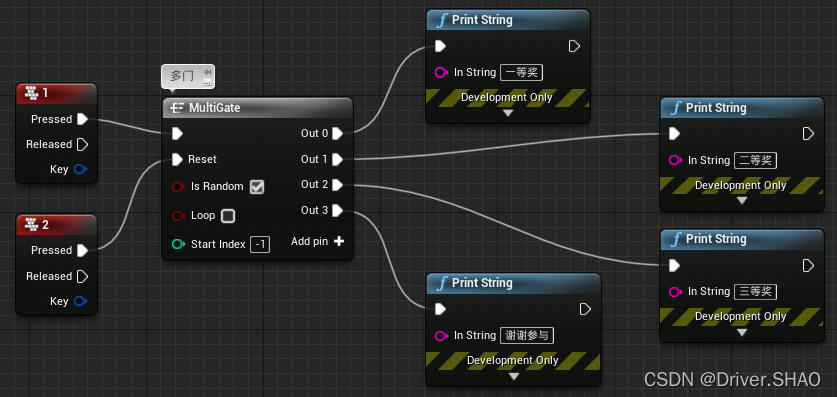

按“1”，随机输出结果。

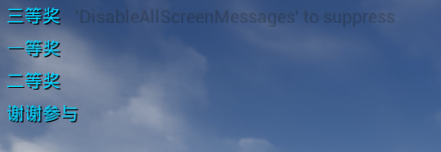

连续按五次“1”，只显示四个结果。
九、Retriggerable Delay 可触发延迟
> Retriggerable Delay 可以防止快速按同一键导致的输出问题
Duration 表示按键后延迟的秒数。若在 Duration 值的时间内按同一键，则延迟会更新，重新延迟。
示例

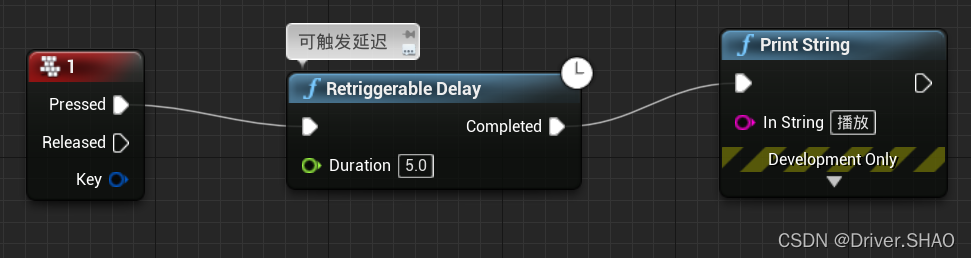

按“1”后，延迟5秒才会输出结果。若在5秒内再次按“1”，则会重新延迟5秒再输出。
十、Sequence 序列
> Sequence 可以同时进行多个输出
then 表示输出端口。输出端口从 then 0 开始。
Add pin 表示添加输出端口。
示例

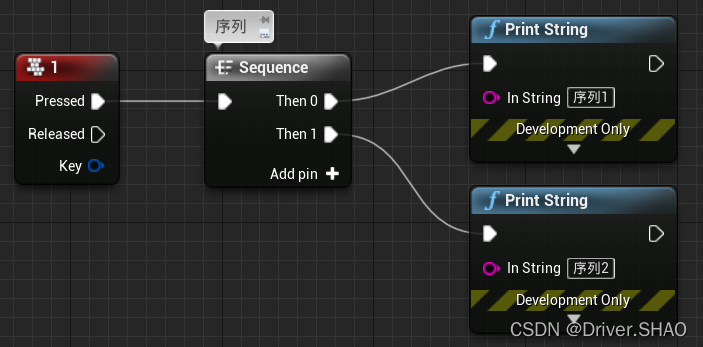

下图中，按“1”，会同时打印 Then 0 和 Then 1 的执行结果。

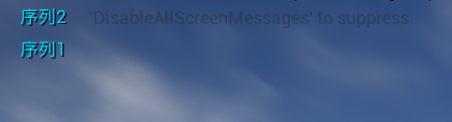

按“1”后，输出结果的显示顺序从 Then 0 到 Then 1。
总结
以上就是本文要讲的内容，本文仅仅简单介绍了一些蓝图流程控制节点。这些节点是基础，今后可能会经常用到，需要多看多记。
