数据链路层——流量控制（流量控制、可靠传输、滑动窗口）

本文主要介绍以下几方面的知识：

  1. 流量控制概述
  2. 停止-等待协议
  3. 后退N帧协议（GBN）

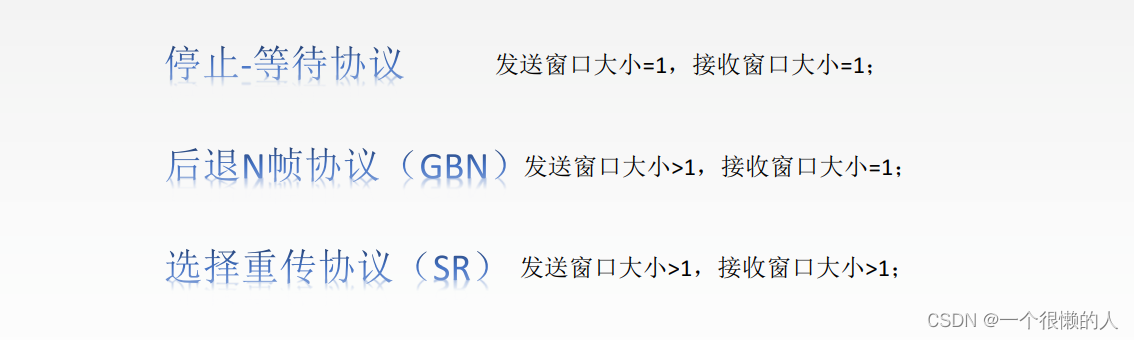

  4. 选择重传协议（SR）在这里插入图片描述

1.流量控制概述

在这里插入图片描述

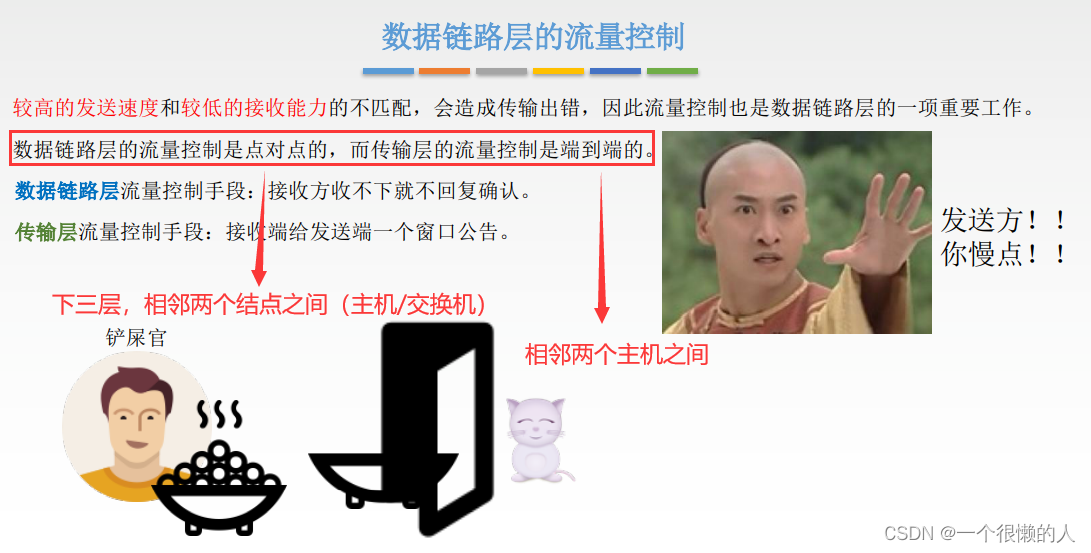

(1)概念

在这里插入图片描述

(2)流量控制的方法

在这里插入图片描述
在这里插入图片描述

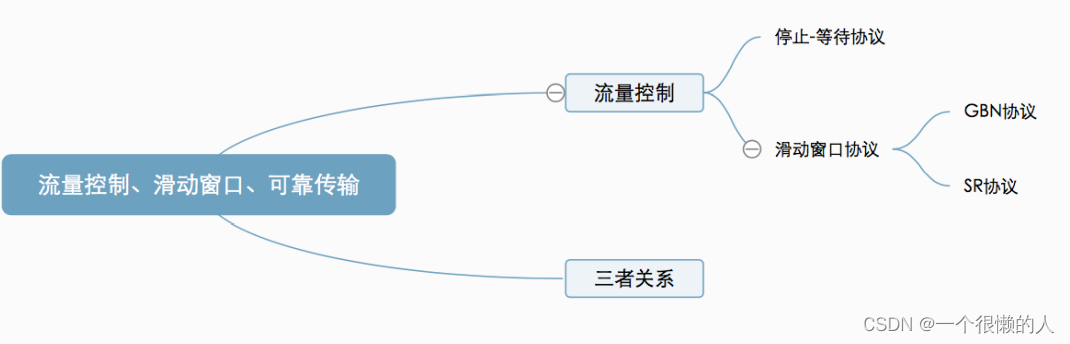

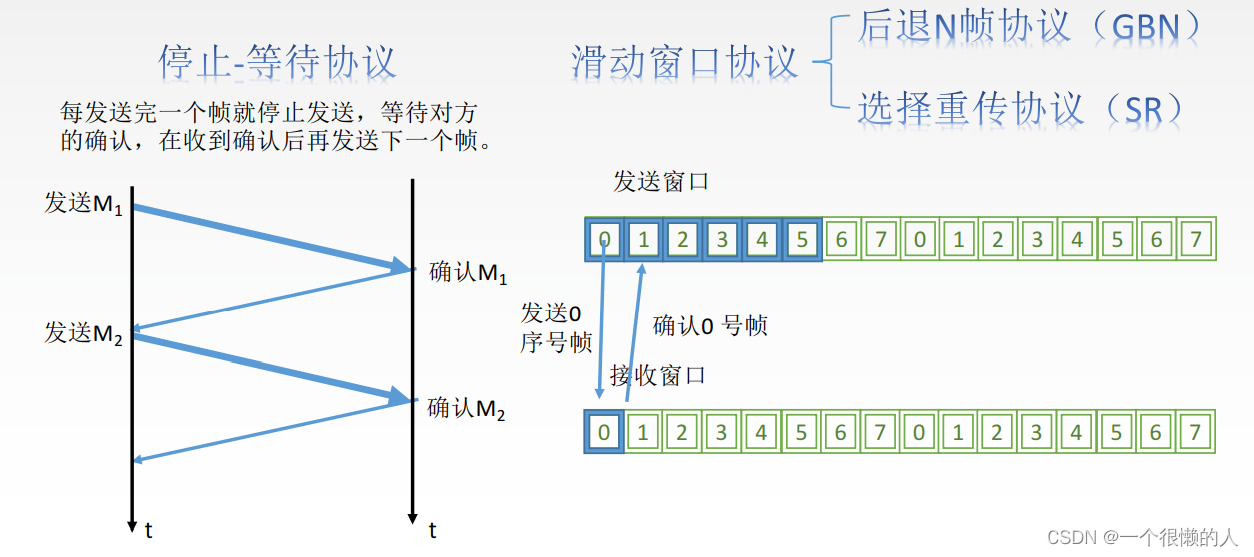

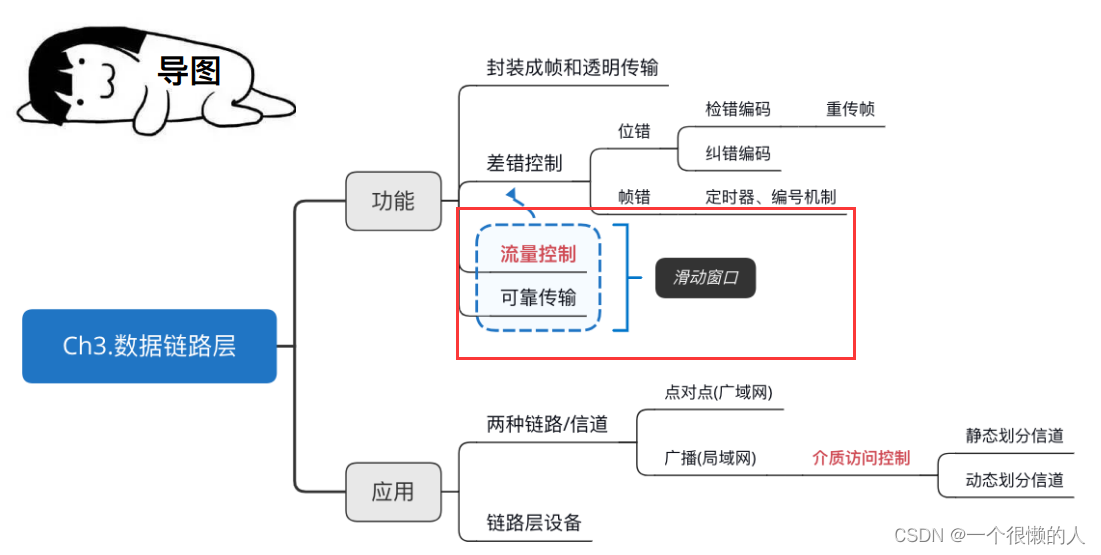

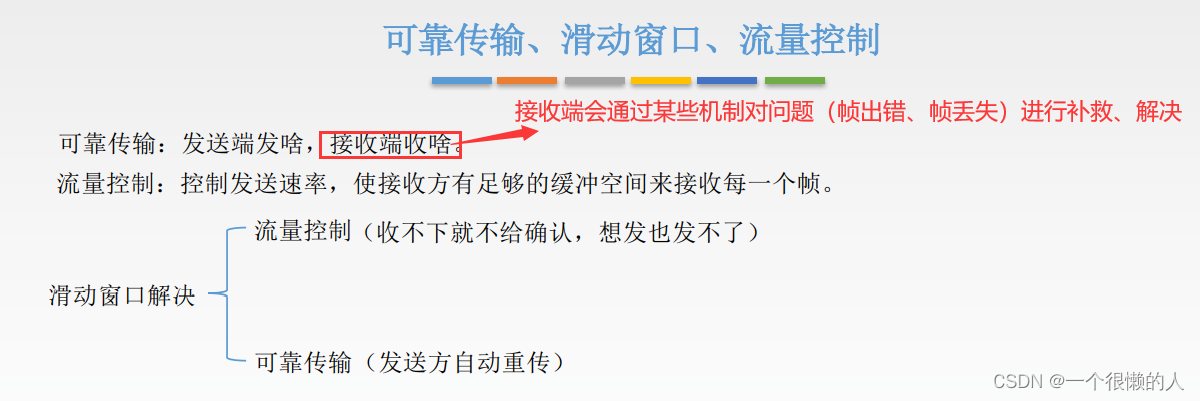

(3)可靠传输、流量控制、滑动窗口三者之间的关系

在这里插入图片描述

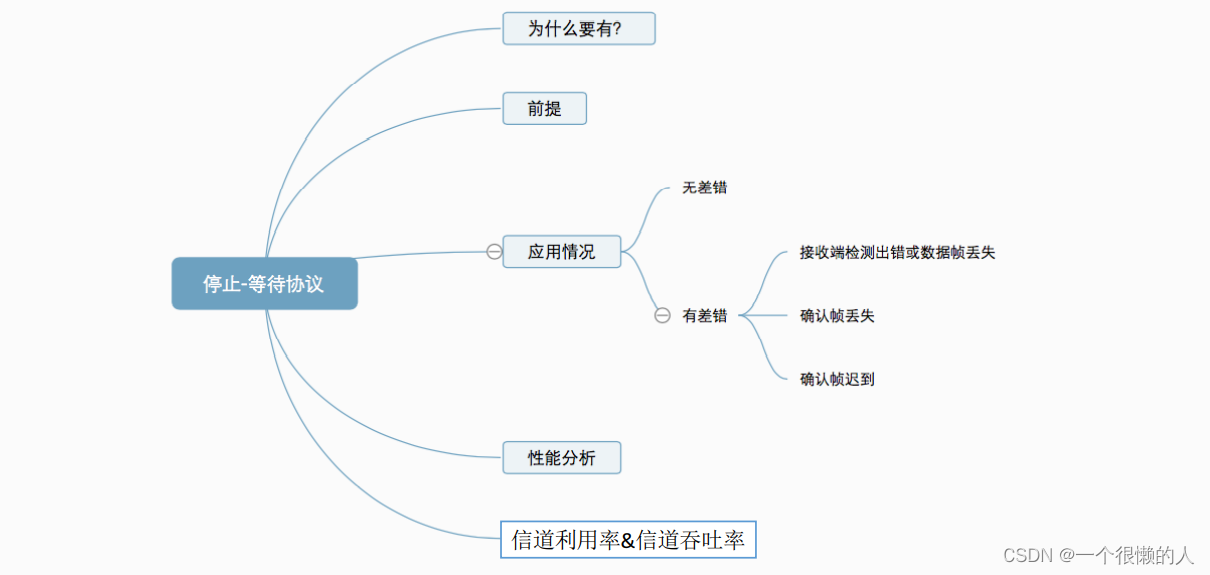

2.流量控制（可靠传输）——停止-等待协议

在这里插入图片描述

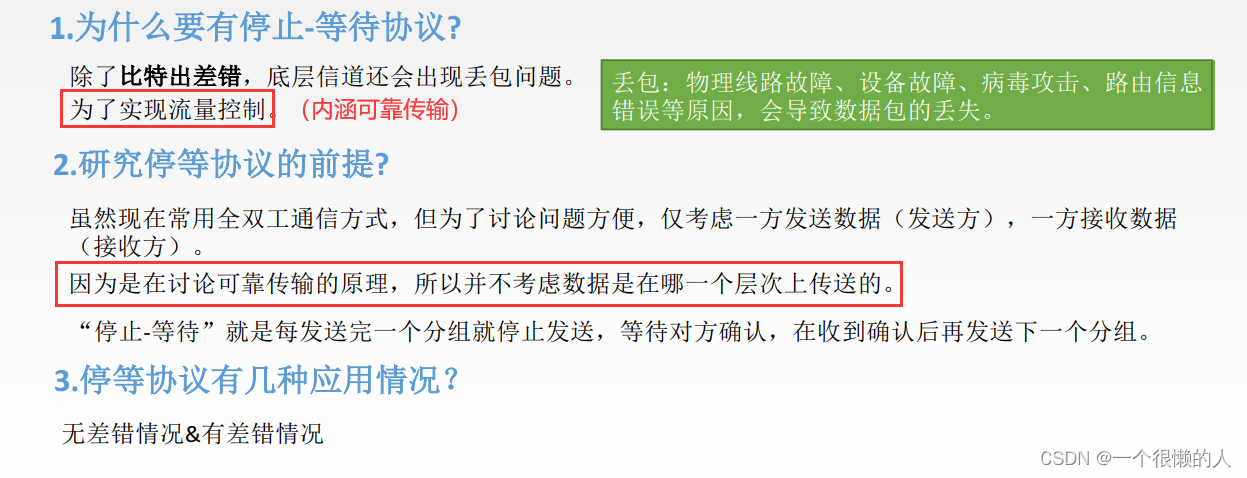

(1)停止-等待协议

在这里插入图片描述

(2)停止-等待协议四种应用状况

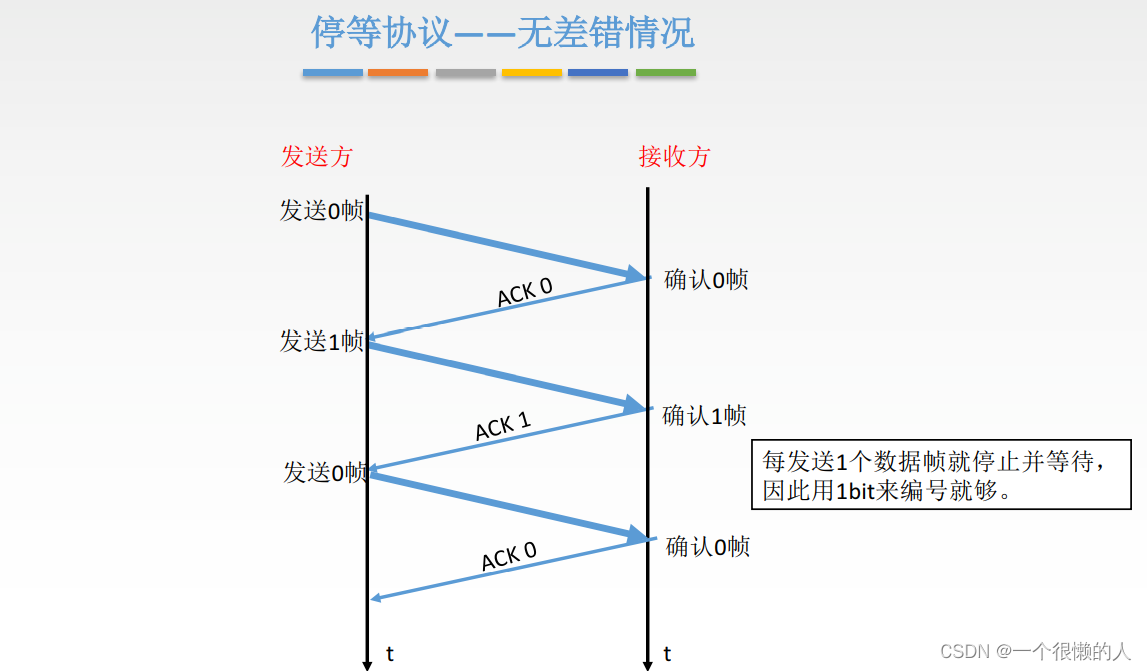

  • 无差错情况
    在这里插入图片描述
  • 有差错情况

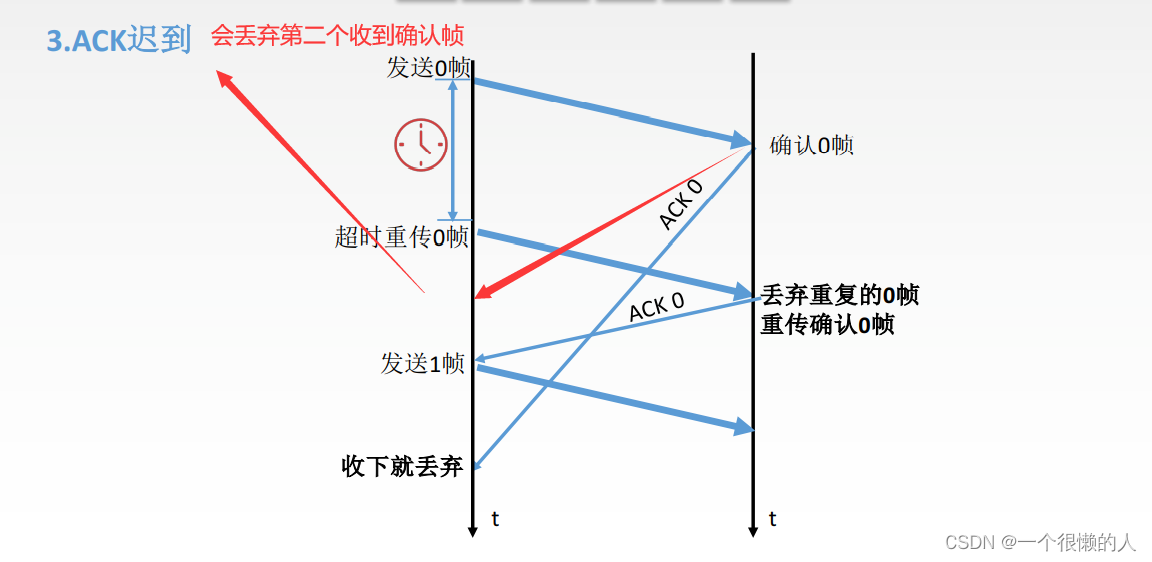

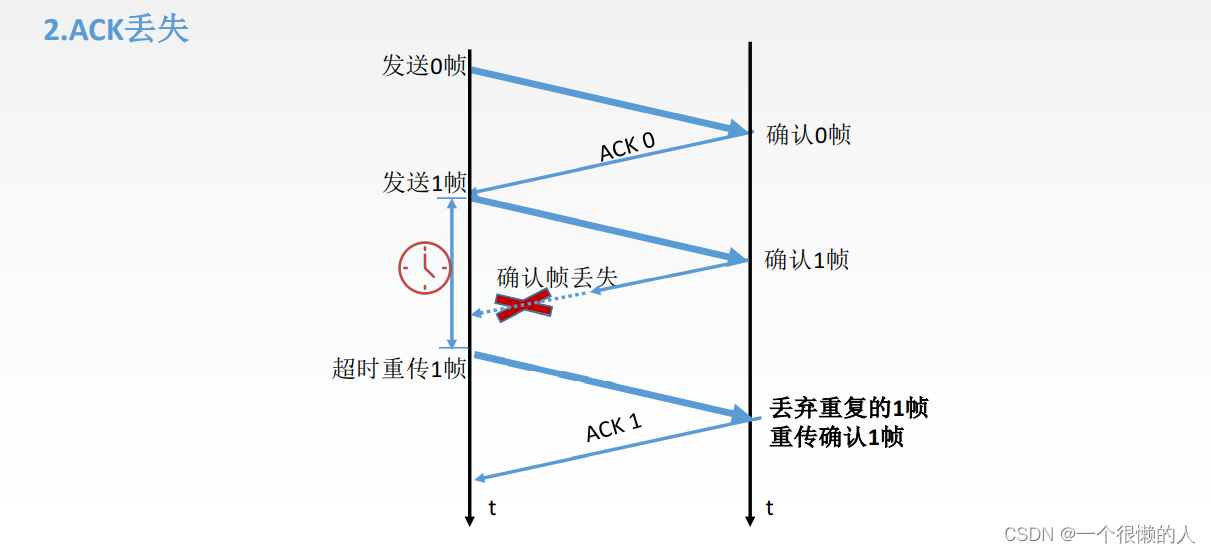

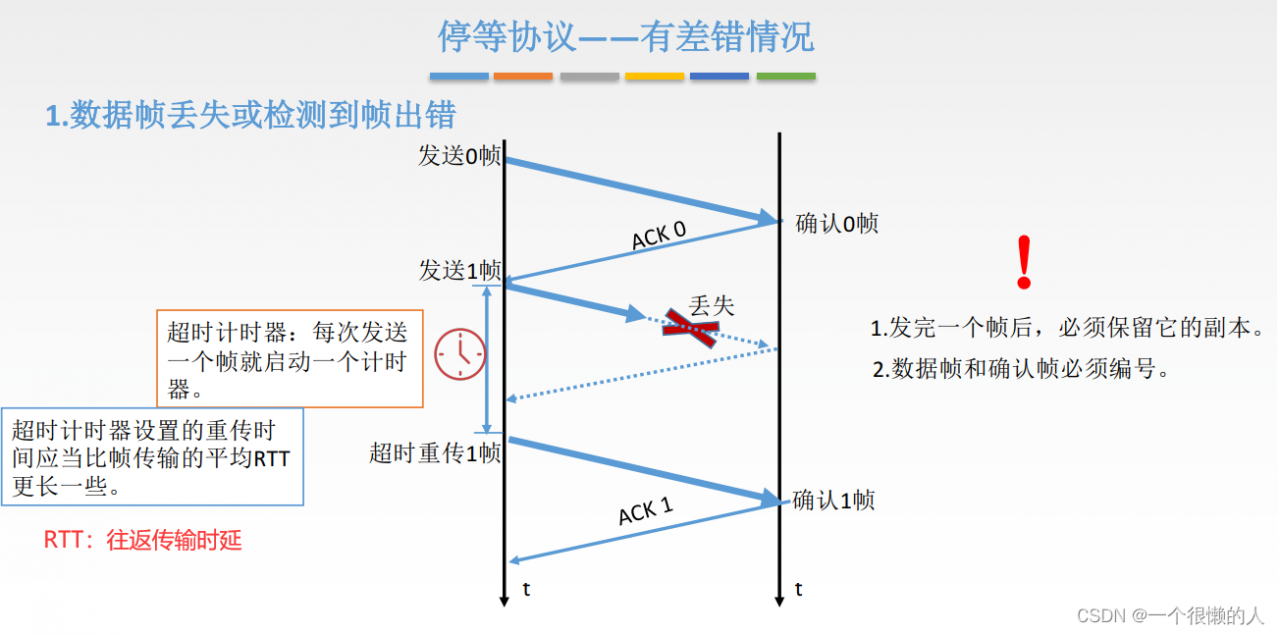

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

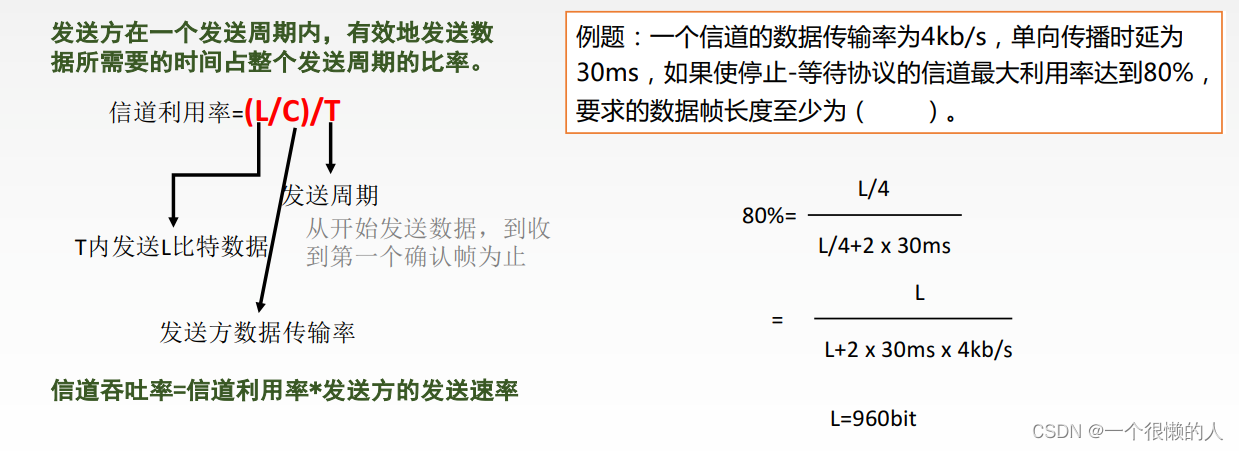

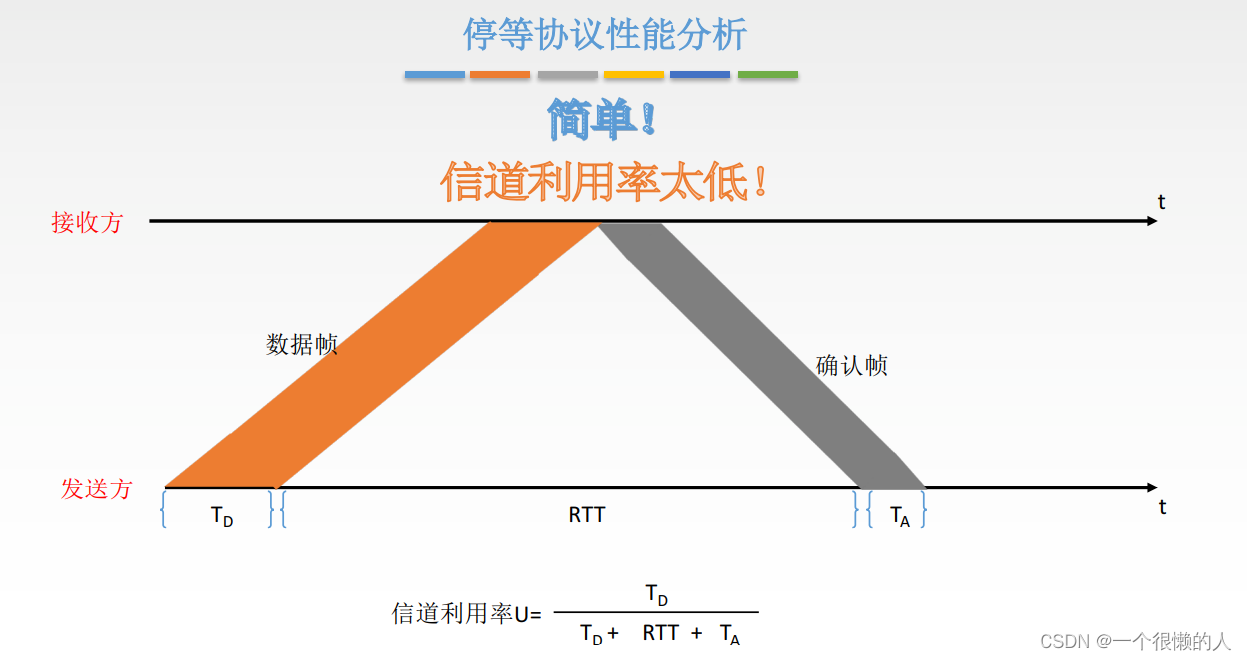

(3)性能分析

在这里插入图片描述
在这里插入图片描述

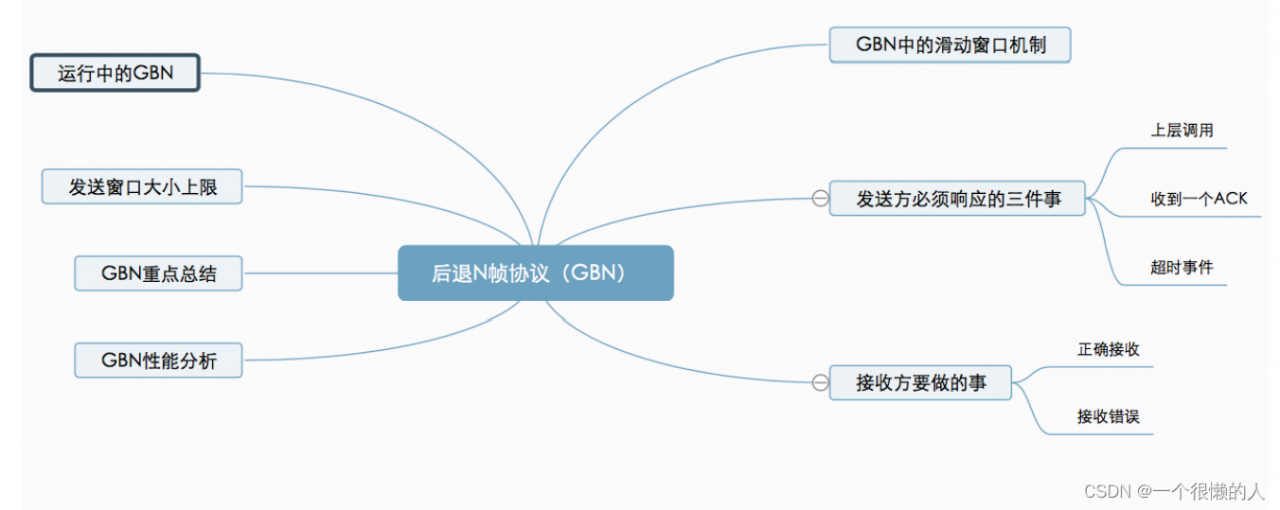

3.流量控制（可靠传输）——后退N帧协议（GBN）

在这里插入图片描述

(1)后退N帧协议的滑动窗口

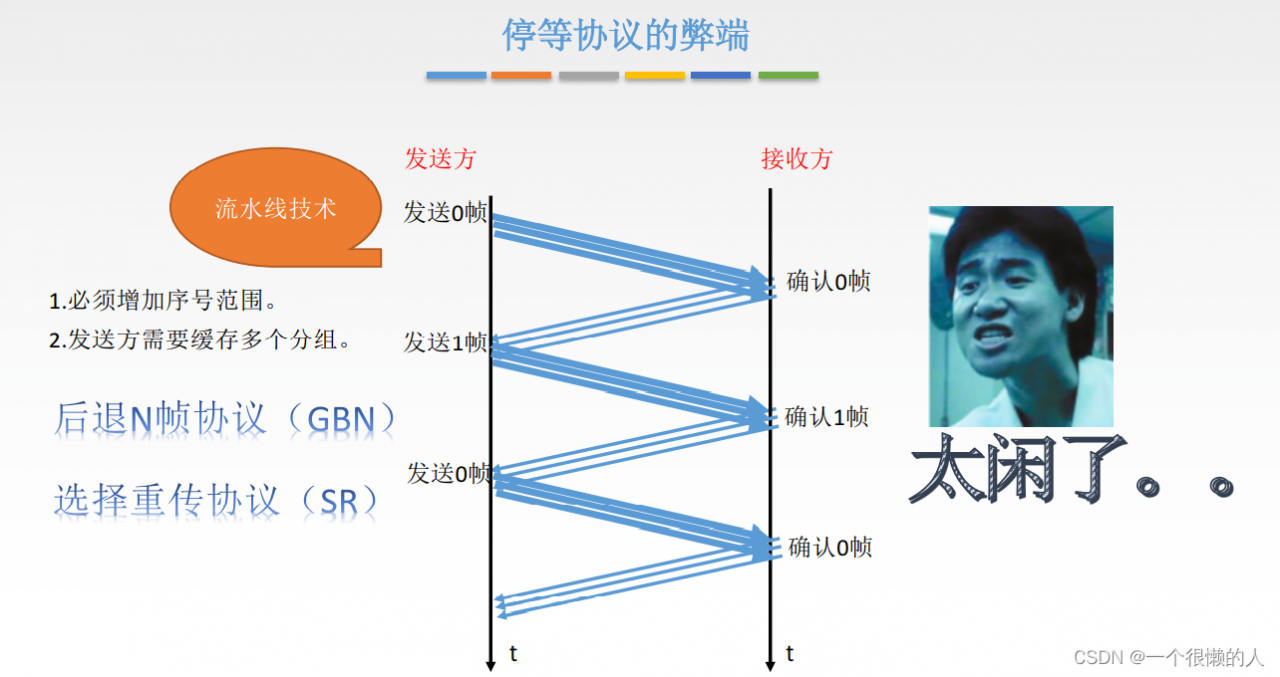

  • 停止-等待协议的弊端
    在这里插入图片描述

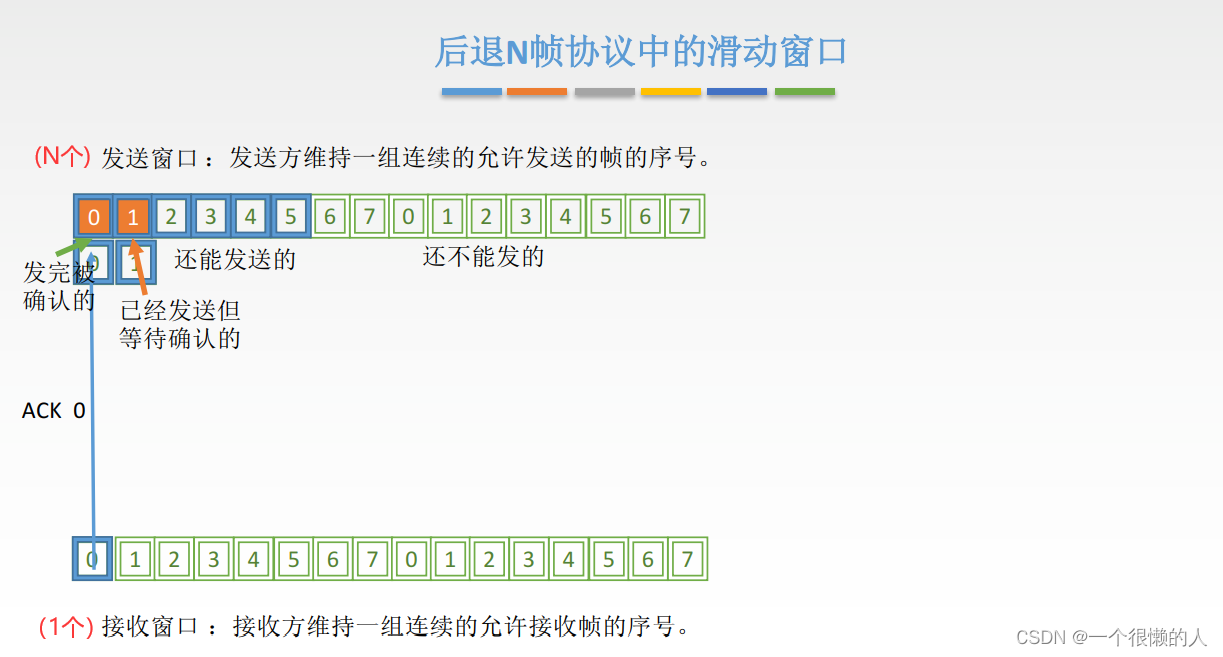

  • 后退N帧协议的滑动窗口
    在这里插入图片描述
(2)GBN——发送方、接收方

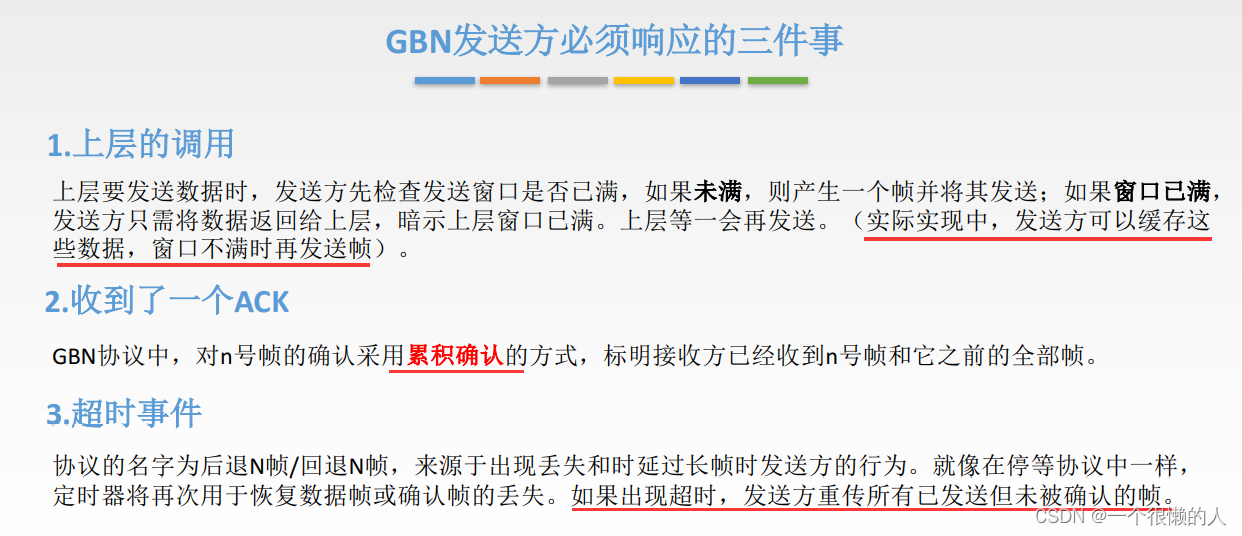

  • 发送方
    在这里插入图片描述

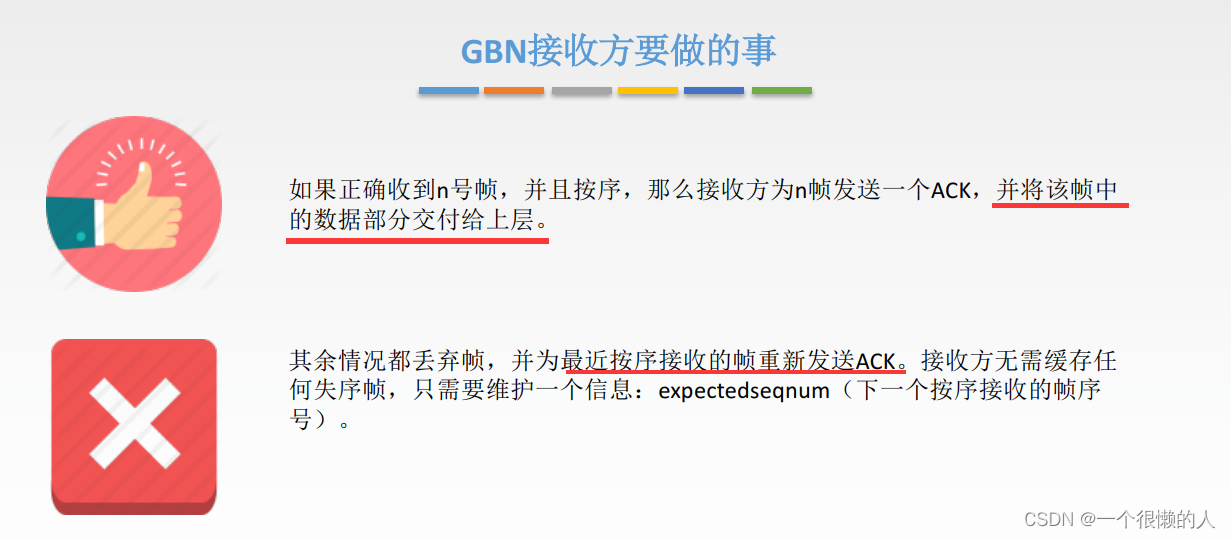

  • 接收方
    在这里插入图片描述
(3)运行中的GBN

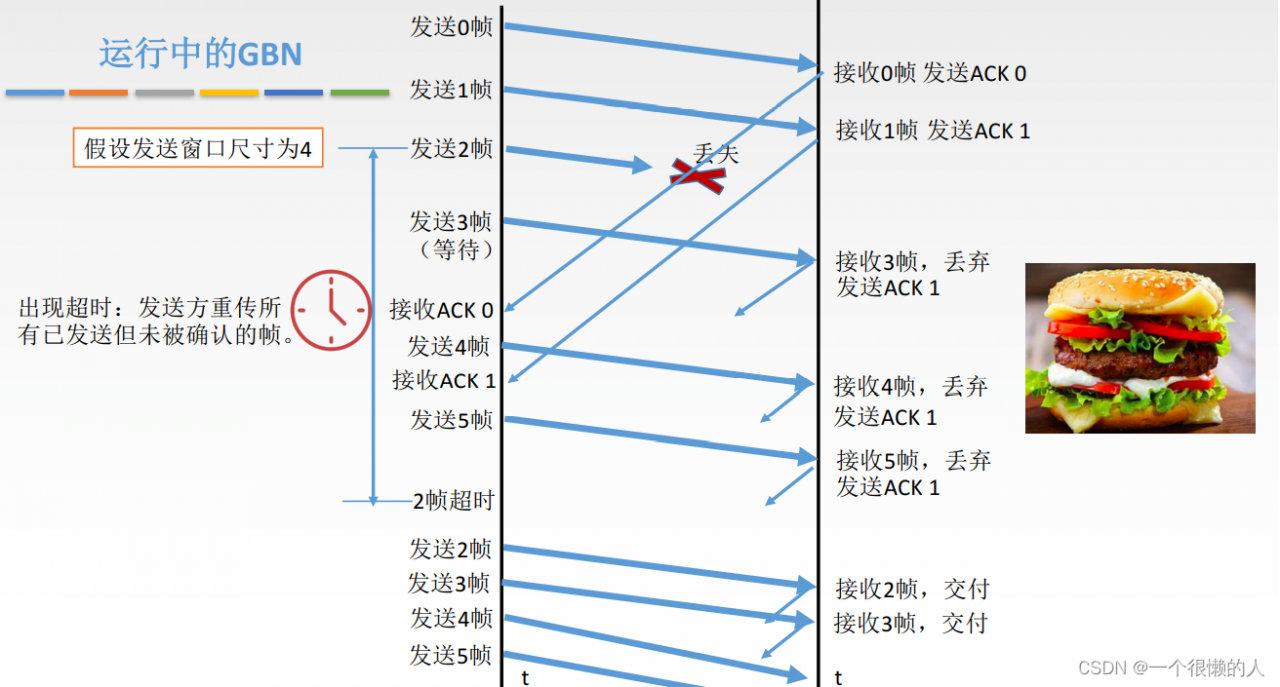

在这里插入图片描述

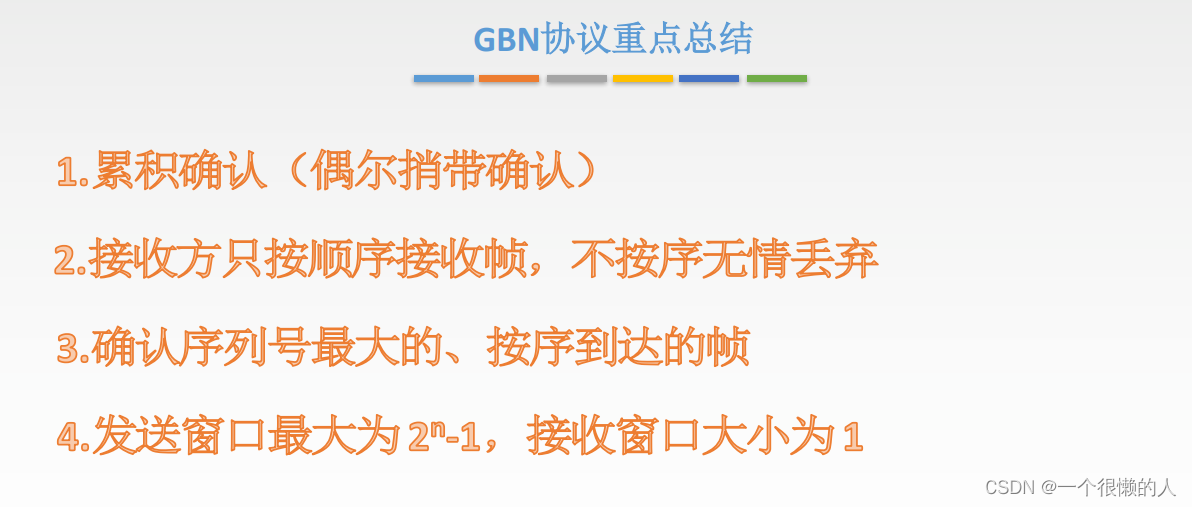

(4)GBN重点总结

在这里插入图片描述
在这里插入图片描述

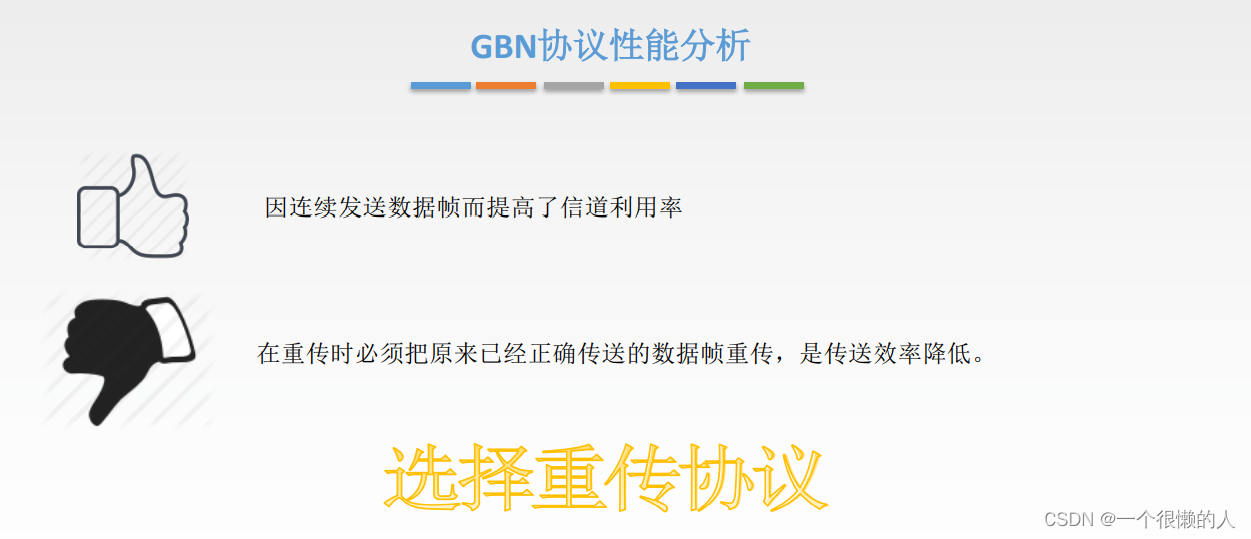

(4)GBN性能分析

在这里插入图片描述

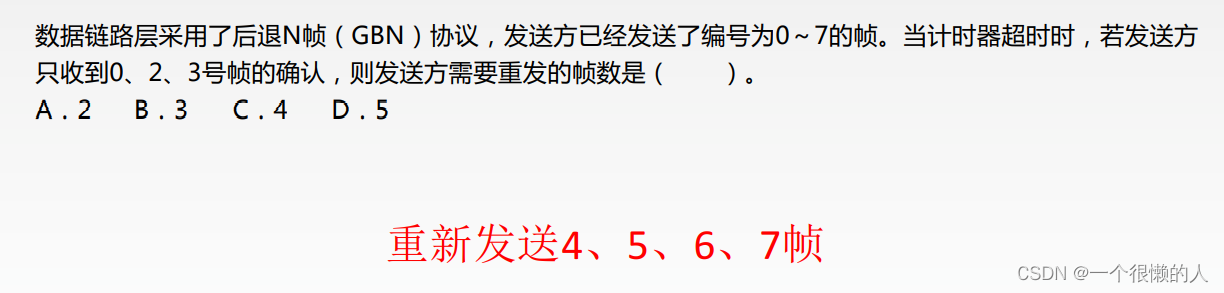

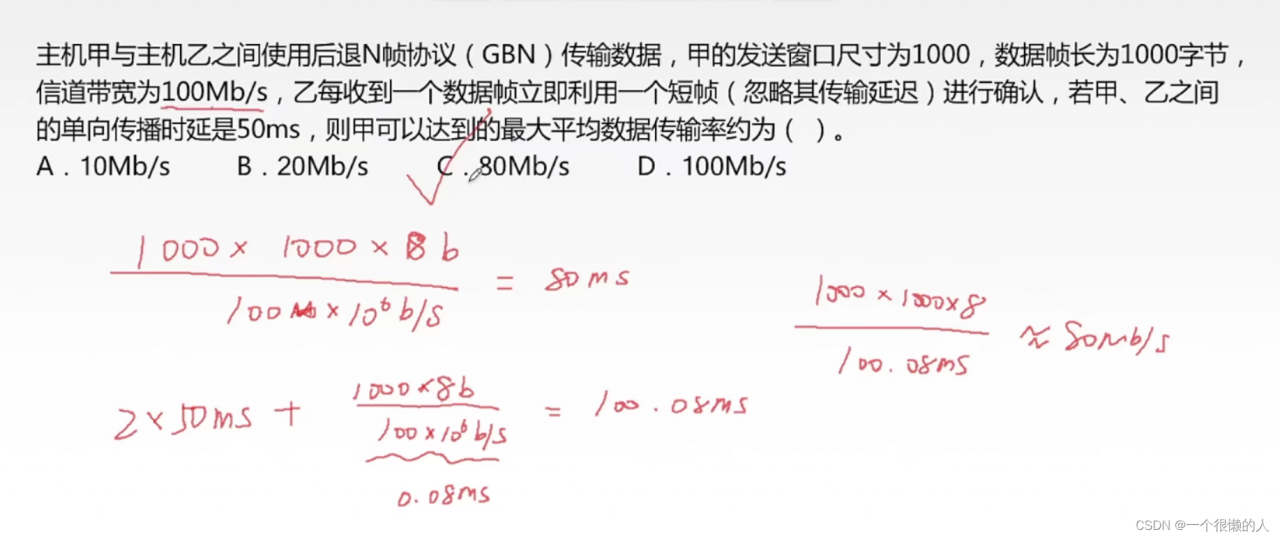

  • 例题
    在这里插入图片描述
    在这里插入图片描述

4.流量控制（可靠传输）——选择重传协议（SR）

在这里插入图片描述

(1)选择重传协议（SR）滑动窗口机制

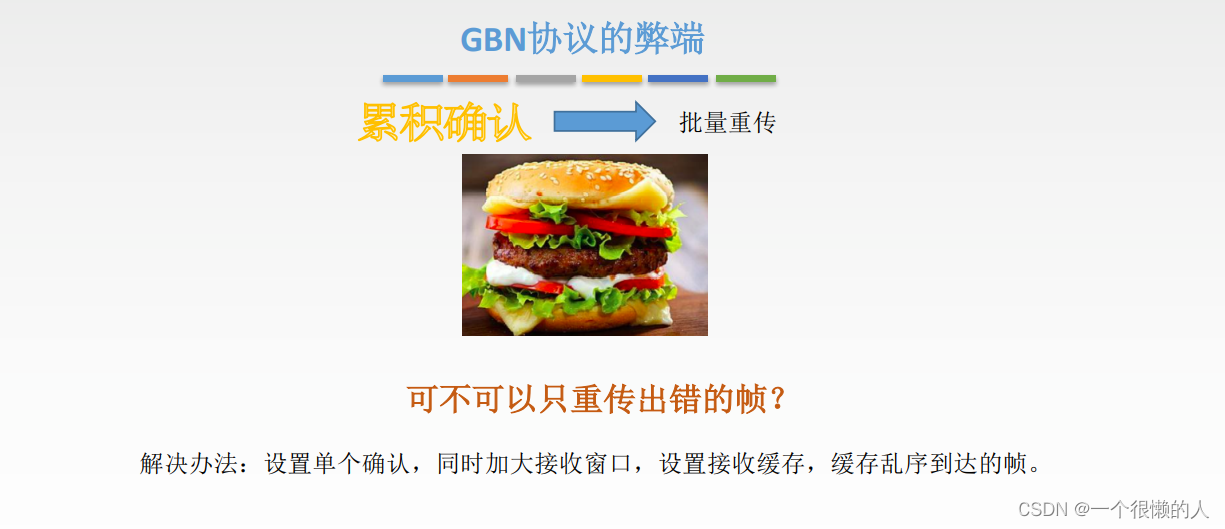

  • 后退N帧协议的弊端
    在这里插入图片描述

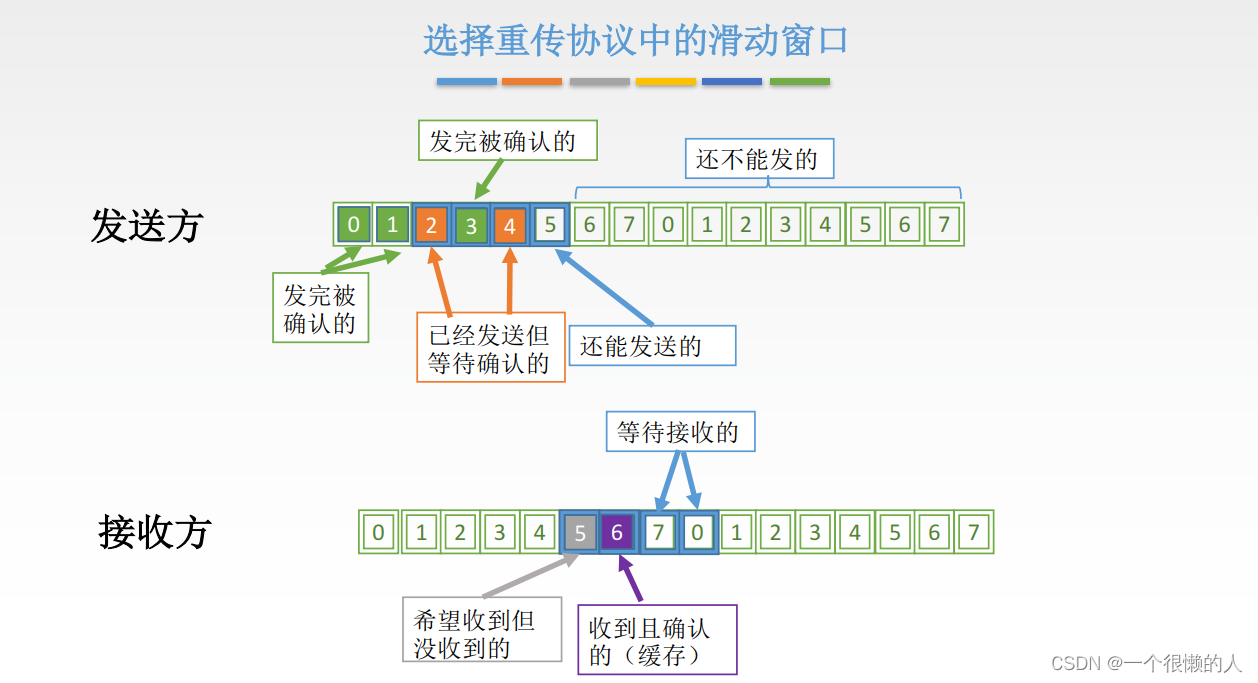

  • 选择重传协议（SR）的互动窗口机制
    在这里插入图片描述
(2)SR——发送方、接收方

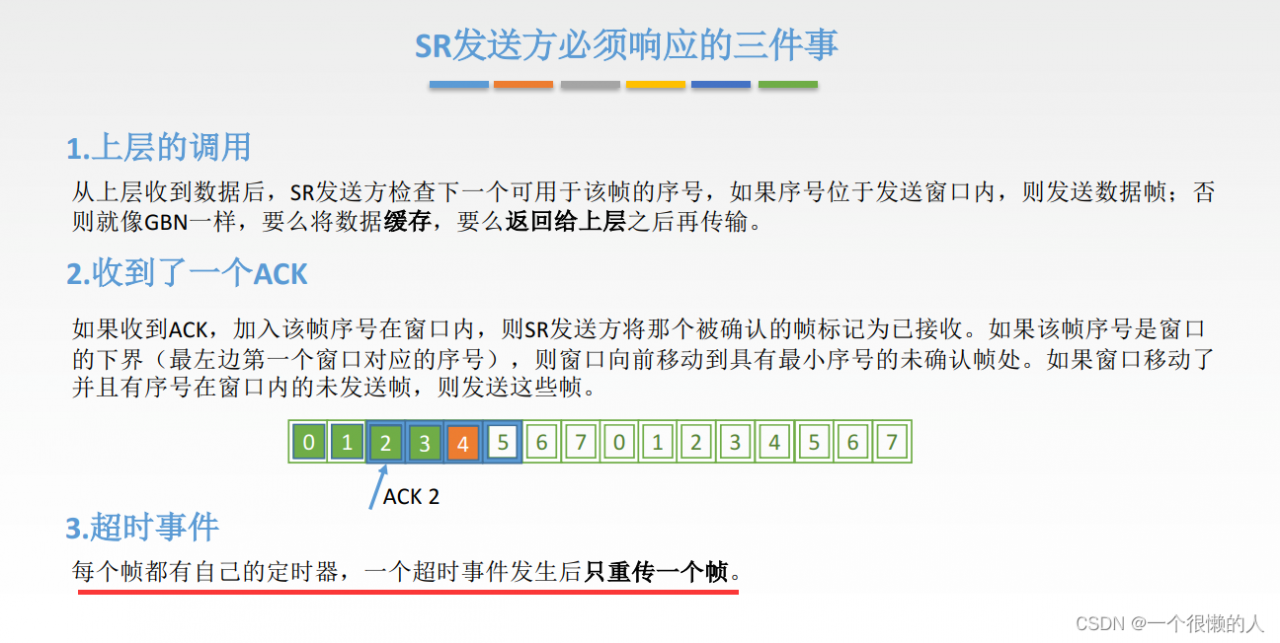

  • 发送方
    在这里插入图片描述
  • 接收方
    在这里插入图片描述

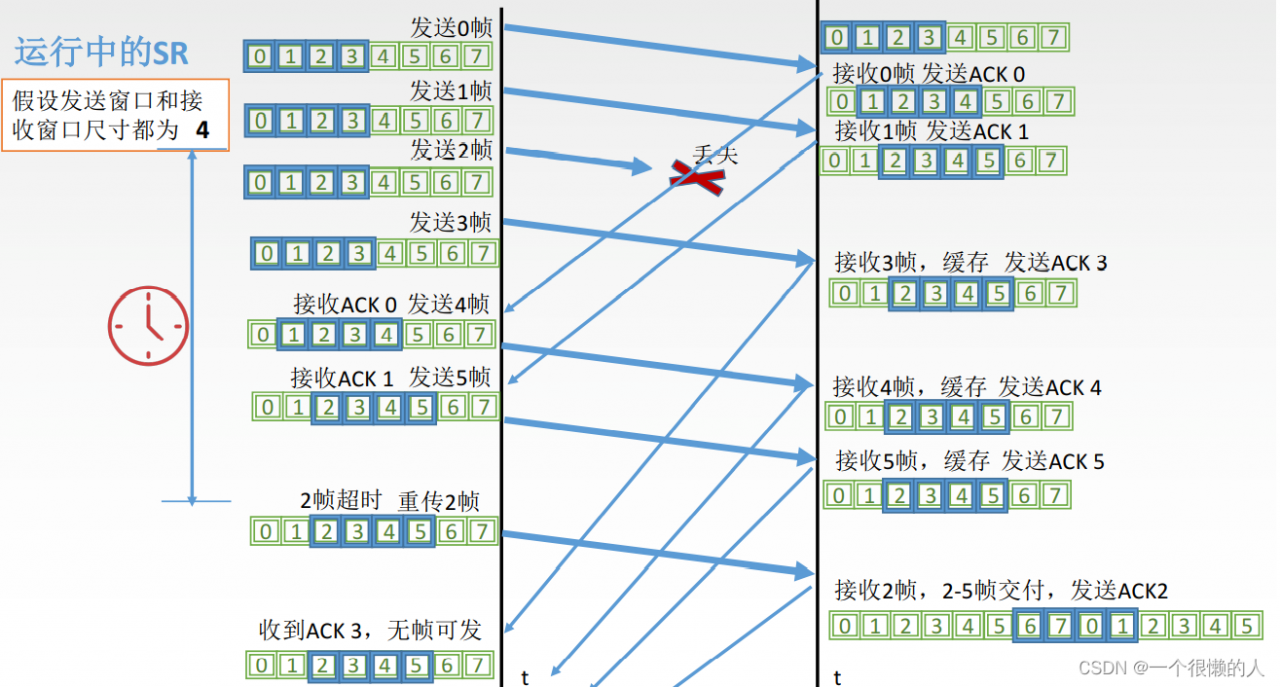

(3)SR——运行示例

在这里插入图片描述

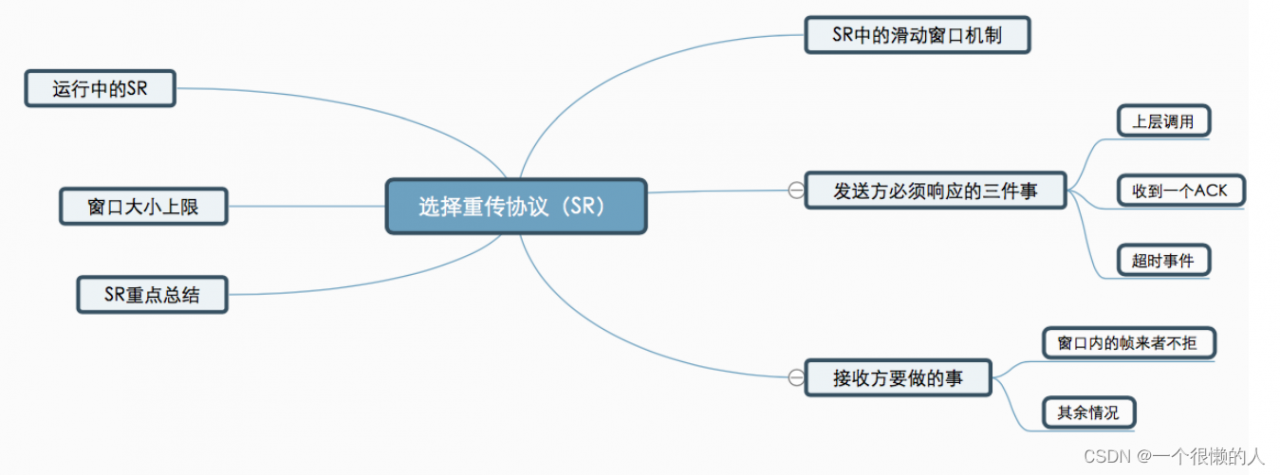

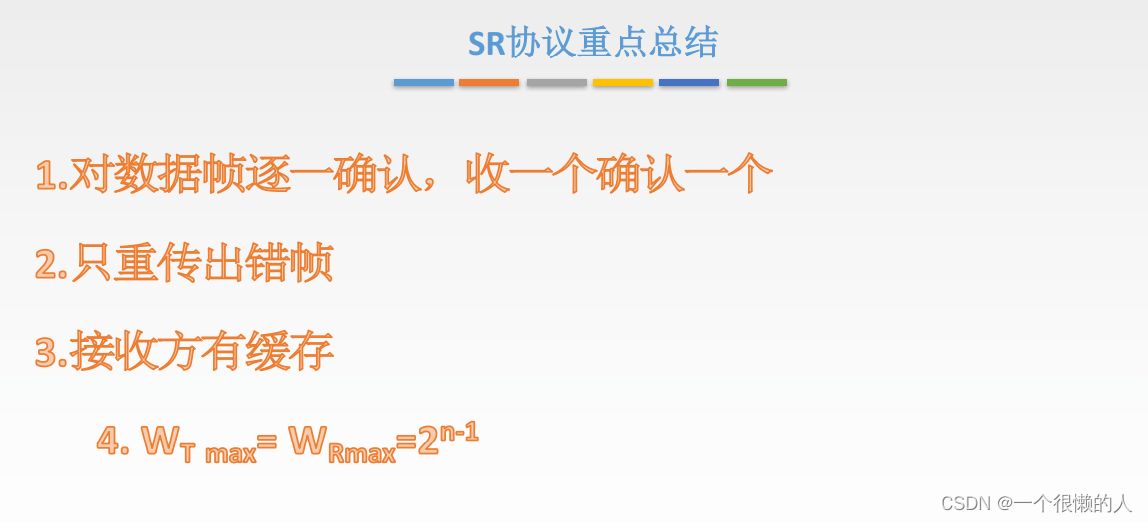

(4)SR协议重点总结

在这里插入图片描述

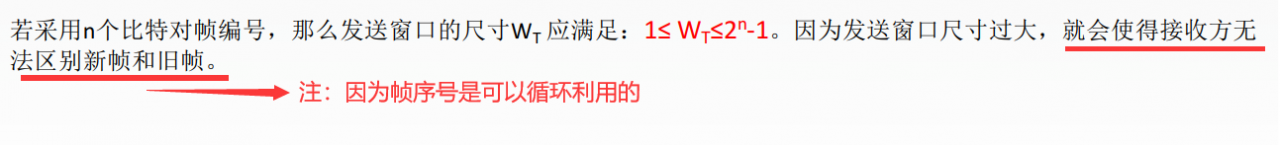

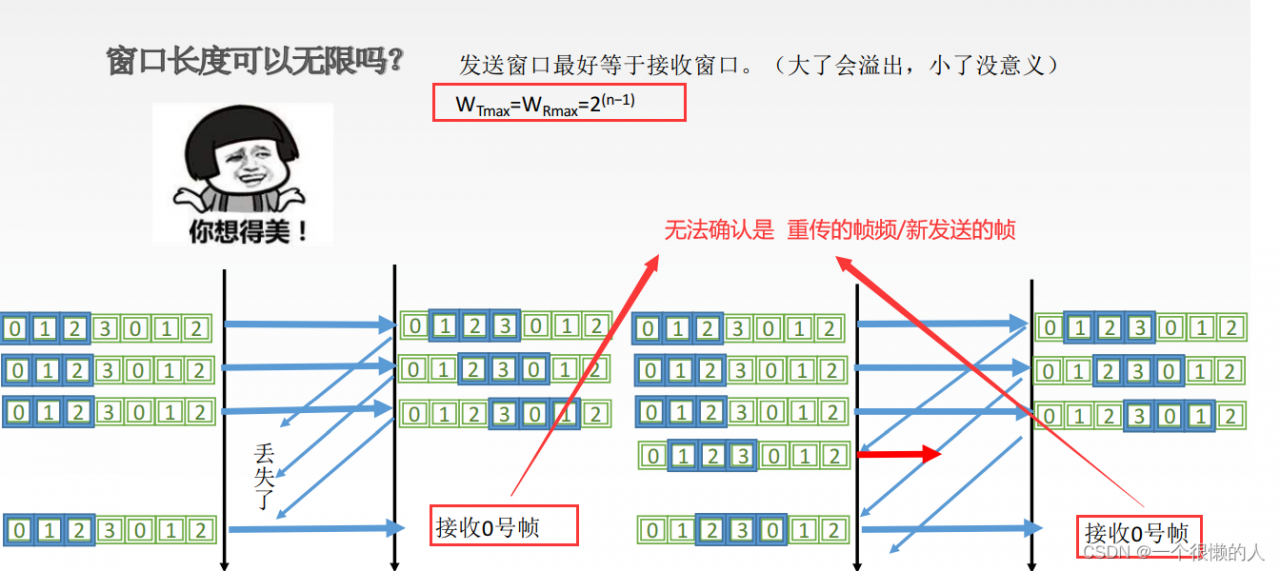

  • 滑动窗口大小
    在这里插入图片描述

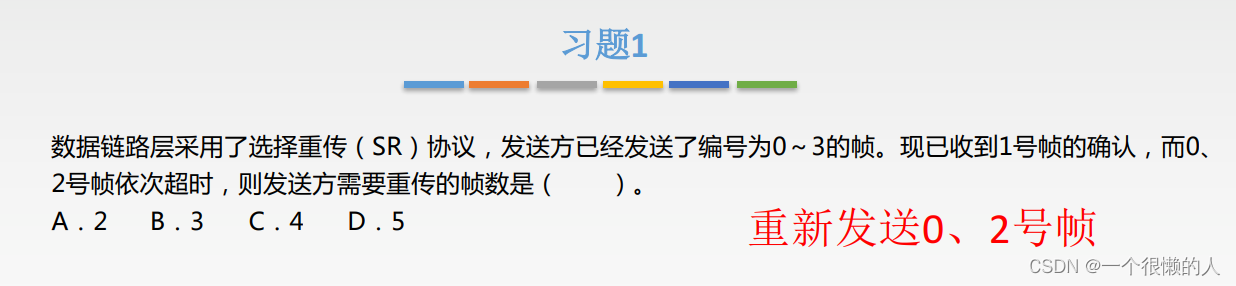

  • 例题
    在这里插入图片描述
