proteus常用元器件名称

一、元器件简单介绍

1、电容的单位

1法拉（F）= 10^3毫法（mF）= 10^6 微法（μF）=10^9 纳法（nF）=10^12 皮法（pF）
无极性电容和电解电容在使用中没有什么区别，当电容值较大时，一般在1 μF以上时，要做成电解电容

2、变压器参数设置方法是：

计算：根据理想变压器原副边匝数比公式 n1/n2 =V1/V2= 220/14≈15.7。
设初级绕组感量为L1= 1H、则次级绕组的感量 L2=1/（15.7^2）≈0.00406H。

3、交流电220V设置方法是：

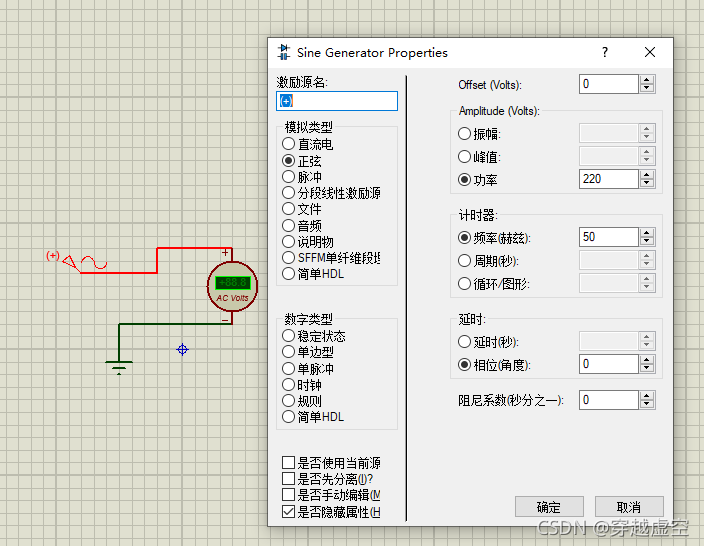

1、用激励源方法
在这里插入图片描述

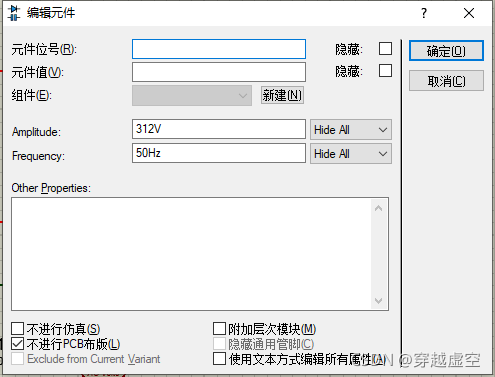

2、使用ALTERNATOR交流电源
振幅：312，频率：50Hz
在这里插入图片描述

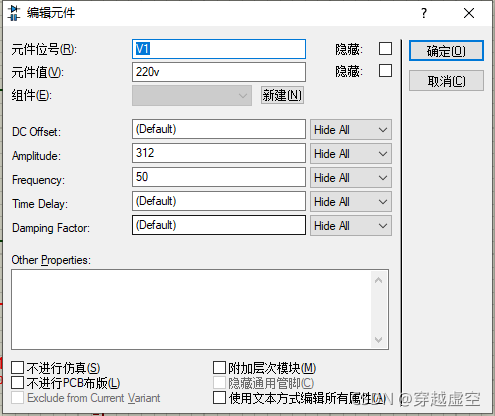

3、使用VSINE交流电源
振幅：312，频率：50Hz

在这里插入图片描述

二、常用元器件

AT89C5151系列单片机
CAP无极性电容
CAPACITOR演示充放电的电容
CAP-ELEC极性电容
CRYSTAL晶振
LED发光二极管
RES电阻
POT-HG滑动电阻（调整精度为1%）
POT-LIN滑动电阻（调整精度为10%）
POT-LOG滑动电阻（调整精度为10%）
NPN三极管
LM741运算放大器
7SEG-MPX8-CA-BLUE共阳极数码管 CC表示共阴 CA表示共阳
7SEG-COM-CAT-GRN单只数码管 带公共端共阴极七段绿色数码管
LM016LLCD1602液晶模块
AMPIRE128*64LCD12864液晶模块
RESPACK-8排阻
RX8排头电阻
TRAN-1P2S变压器
INDUCTOR电感
2W005G整流桥
ALTERNATOR交流电源
VSINE交流电源
74LS245双向总线驱动器
MATRIX-8X8-GREEN8*8点阵
BUTTON按钮
SWITCH一位开关
SW-SPST一位开关
SW-SPDT两位开关
TECCOR可控硅
DIAC双向触发二极管
LAMP灯泡
BATTERY直流电池组电源
CELL直流单电池

数字电路

JKFF触发器
CLOCK时钟
BIG逻辑电平显示
7SEG-BCD含译码驱动的数显
––

三、虚拟仪器

OSCILLOSCOPE示波器
LOGIC ANALYSER逻辑分析仪
COUNTER TIMER计数/定时器
VIRTUAL TERMINAL虚拟终端
SPI DEBUGGERSPI调试器
I2C DEBUGGERI2C调试器
SIGNAL GENERATOR模拟信号发生器
PATTERN GENERATOR数字信号发生器
DC VOLTMETER直流电压表
DC AMMETER直流电流表
AC VOLTMETER交流电压表
AC AMMETER交流电流表

四、图表仿真

ANALOGUE模拟波形
DIGITAL数字波形
MIXED模数混合波形
FREQUENCY频率响应
TRANSFER转移特性分析
NOISE噪声波形
DISTORTION失真分析
FOURIER傅里叶分析
AUDIO音频分析
INTERACTIVE交互分析
CONFORMANCE一致性分析
DC SWEEP直流扫描
AC SWEEP交流扫描

五、激励源

DC直流信号发生器
SINE正弦波信号发生器
PULSE脉冲发生器
EXP指数脉冲发生器
SFFM单频率调频波发生器
PWLIN分段线性激励源
FILEFILE信号发生器
AUDIO音频信号发生器
DSTATE数字单稳态逻辑电平发生器
DEDGE数字单边沿信号发生器
DPULSE单周期数字脉冲发生器
DCLOCK数字时钟信号发生器
DPATTERN数字模式信号发生器

六、终端模式

DEFAULT默认端口
INPUT输入端口
OUTPUT输出端口
BIDIR双向端口
POWER电源
GROUND地
BUS总线
