一，vrrp 负载均衡

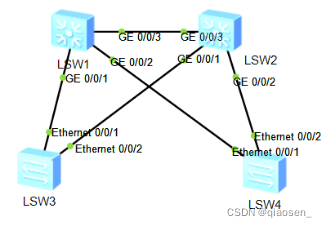

首先按图组建拓扑，所有交换机创建vlan2
然后将所有接口都配置成tunk中继链路：这里是以第1台为例
[sw1]vlan 2
[sw1]port-group 1 //创建接口组，组号是1
[sw1-port-group 1]group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3
//添加组成员，从g0/0/1到g0/0/3一共3个接口
[sw1-port-group 1]port link-type trunk //将这些接口配置为中继链路
[sw1-port-group 1]port trunk allow-pass vlan all //放行所有vlan 的数据
所有交换机均按照以上方法将所有接口配置为trunk，注意sw3与sw4是E口

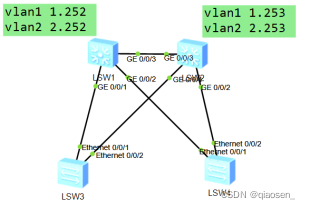

实现vrrp负载均衡要做到：
sw1 vlan1 主 vlan2 备
sw2 vlan1 备 vlan2 主
[sw1]in vlan 1 //第一台三层交换机
[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254 //在sw1配置vrrp
[sw1-Vlanif1]ip address 192.168.1.252 24 //配置ip
[sw1-Vlanif1]vrrp vrid 1 priority 105 //设置优先级称为vlan1的主
[sw1]in vlan 2
[sw1-Vlanif2]ip address 192.168.2.252 24
[sw1-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254 //开启vrrp功能
[sw2]in vlan 1 //第二台三层交换机
[sw2-Vlanif1]ip address 192.168.1.253 24 //配置ip
[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254 //开启vlan1的vrrp
[sw2-Vlanif1]in vlan 2
[sw2-Vlanif2]ip address 192.168.2.253 24
[sw2-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254
[sw2-Vlanif2]vrrp vrid 2 priority 105 //为vlan2的vrrp设置优先级
配置完毕后使用display vrrp brief 检查，每个5700的vrrp是
一主一备即可
