测试工具Ensp

ensp版本1.2.00.510

设备需求：

2台pc
2台S3700交换机
1台AR201路由器

通过2台pc端分属不同网段，通过各自交换机过路由器转发互通。

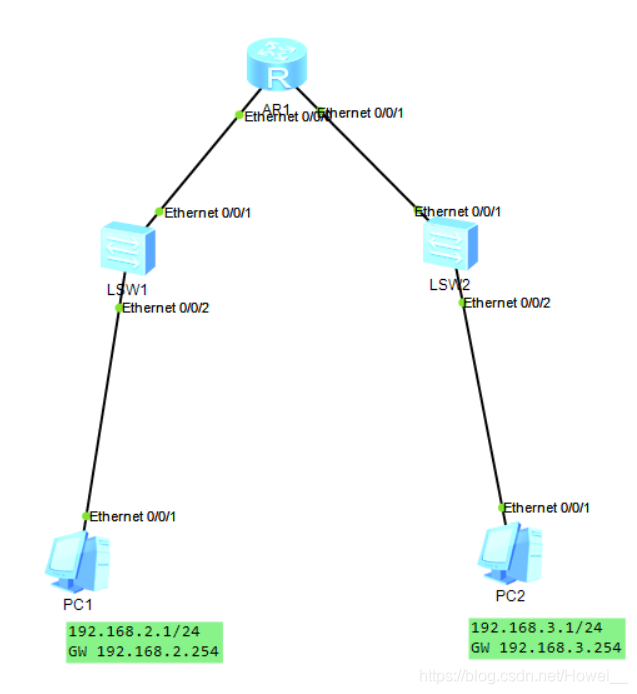

部署如下图

部署操作

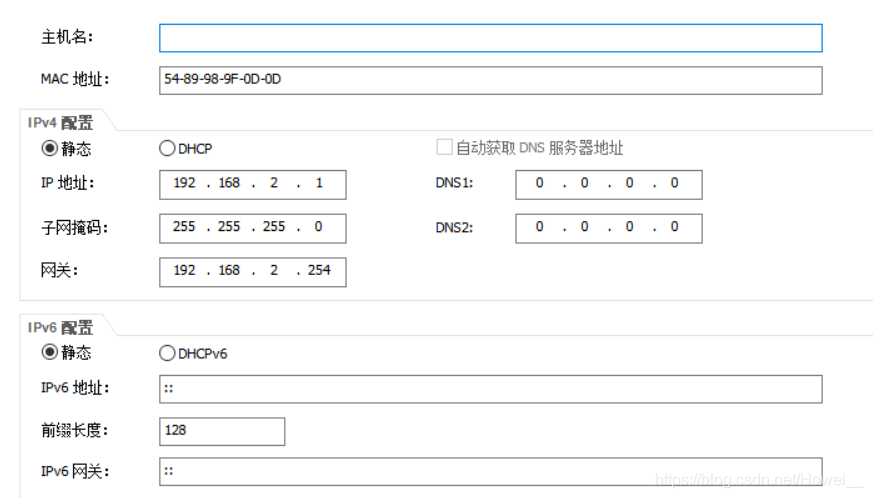

pc1网卡配置

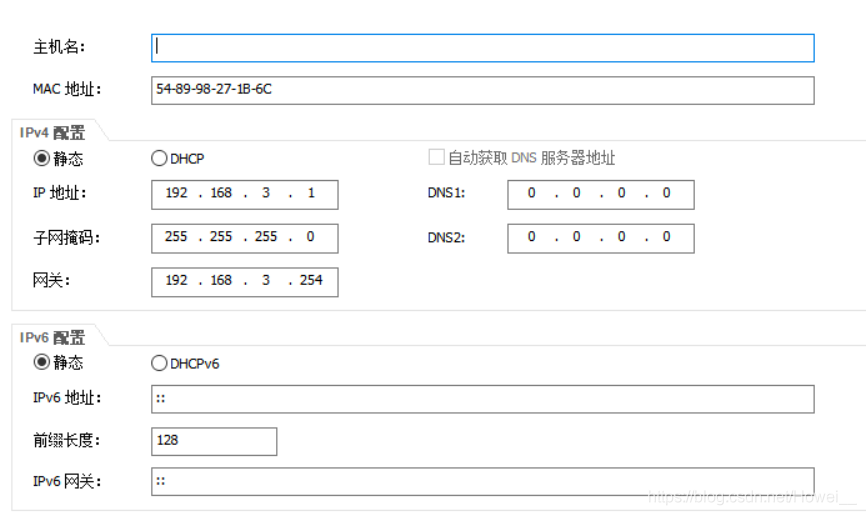

pc2网卡配置

LSW1配置

命令如下，注意这里写的网络接口和做拓扑图连接的接口的相关的

vlan 2

inter eth0/0/2

port link-type acces

port default vlan 2

inter eth0/0/1

port link-type trunk

port trunk allow-pass vlan all

LSW2配置

vlan 3

inter eth0/0/2

port link-type acces

port default vlan 3

inter eth0/0/1

port link-type trunk

port trunk allow-pass vlan all

AR1配置

vlan 2

inter vlan 2

ip address 192.168.2.254 255.255.255.0 ##网关ip和掩码

vlan 3

inter vlan 3

ip address 192.168.3.254 255.255.255.0

inter eth0/0/0

port link-type trunk

port trunk allow-pass vlan all

inter eth0/0/1

port link-type trunk

port trunk allow-pass vlan all

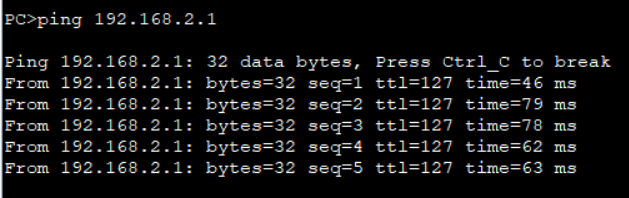

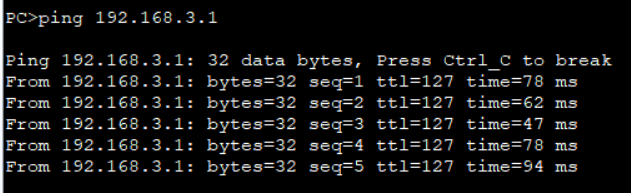

连接测试

这样就简单配置联通了
