Fast-SCNN: Fast Semantic Segmentation Network
论文地址： https://arxiv.org/pdf/1902.04502.pdf
github： https://github.com/Tramac/Fast-SCNN-pytorch
Fastscnn也是目前用的较多的语义分割模型，在具有较好的实时性（论文介绍能做到123.5帧，但是我自己亲测P100上实测大概是24ms左右（256*256的图像），大概40帧上下)的同时还具有很好地分割精度（在cityscapes上得到68.0%的miou，在实际应用层面精度还是可以的。），下面就是针对Fastscnn的原理以及核心代码的介绍：
还是先讲Fastscnn的思路：
Fast SCNN 受 two-branch 结构和 encoder-decoder 网络启发，用于高分辨率（1024×2048）图像上的实时语义分割任务，

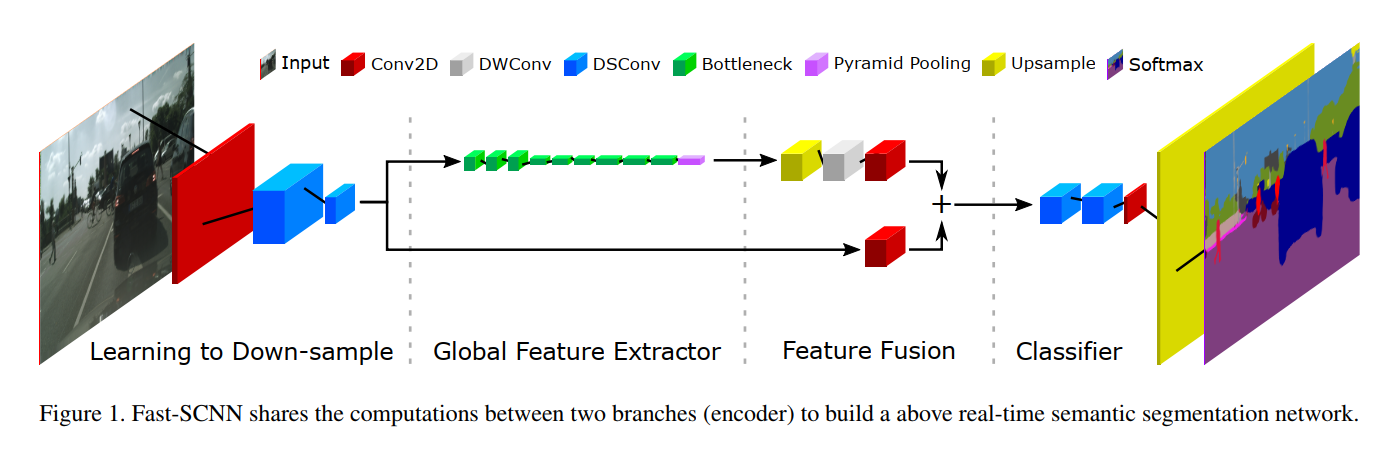

Fastscnn网络结构图如图所示：
可以看出整个Fastscnn和之前的语义分割模型整体来说还是基于一个encoder-decoder结构，作者通过Learning to Down-sample，Global Feature Extractor进行特征提取，在Feature Fusion阶段上面通过一个二次线性插值+DWConv+Conv进行一个上采样，最后和Learning to Down-sample输出的结果直接相加后通过Conv再次进行特征融合，最后进行像素点分类。
下面逐个对Fastscnn每个组件进行介绍：
首先是Learning to Down-sample（学习下采样模块）
class LearningToDownsample(nn.Module):
"""Learning to downsample module"""
def __init__(self, dw_channels1=32, dw_channels2=48, out_channels=64, **kwargs):
super(LearningToDownsample, self).__init__()
self.conv = _ConvBNReLU(3, dw_channels1, 3, 2)
self.dsconv1 = _DSConv(dw_channels1, dw_channels2, 2)
self.dsconv2 = _DSConv(dw_channels2, out_channels, 2)
def forward(self, x):
x = self.conv(x)
x = self.dsconv1(x)
x = self.dsconv2(x)
return x
Learning to Down-sample
class _DSConv(nn.Module):
"""Depthwise Separable Convolutions"""
def __init__(self, dw_channels, out_channels, stride=1, **kwargs):
super(_DSConv, self).__init__()
self.conv = nn.Sequential(
nn.Conv2d(dw_channels, dw_channels, 3, stride, 1, groups=dw_channels, bias=False),
nn.BatchNorm2d(dw_channels),
nn.ReLU(True),
nn.Conv2d(dw_channels, out_channels, 1, bias=False),
nn.BatchNorm2d(out_channels),
nn.ReLU(True)
)
def forward(self, x):
return self.conv(x)
深度可分卷积核心代码核心代码如上面所示
深度可分离卷积介绍看 这里

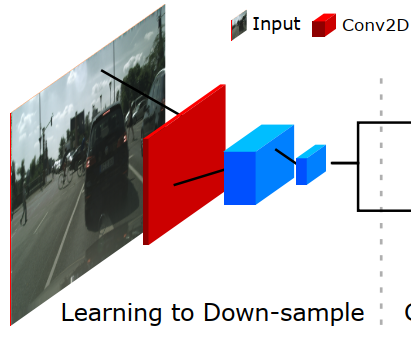

结构和代码如上图所示，可以很容易的发现Learning to Down-sample其实也是一个特征提取网络，它没有像一般的encoder-decoder分割网络那样用一个resnet或者vgg分类网络直接完成encoder过程，而是参考了mobilenet，使用了两个深度可分卷积（ds）完成初步的特征提取，目的还是为了快。
本质上就是一个卷积层+两个深度可分卷积。
再来看Global Feature Extractor模块
这里同样也是一个特征提取网络，通过一系列卷积层提取特征，再后面跟一个psp_pooling,关于pspnet中提出的psp_pooling可以参考我之前写的那一篇关于pspnet的博文： pspnet

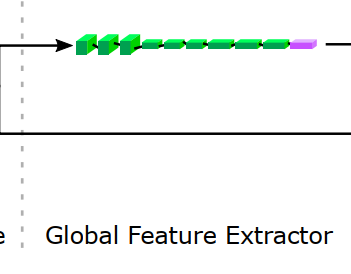

上图全局特征提取模块（Global Feature Extractor）分为两部分，绿色的block是参考MobileNetV2做的Bottleneck，粉色的就是PyramidPooling，代码也很简单直观：
class LinearBottleneck(nn.Module):
"""LinearBottleneck used in MobileNetV2"""
def __init__(self, in_channels, out_channels, t=6, stride=2, **kwargs):
super(LinearBottleneck, self).__init__()
self.use_shortcut = stride == 1 and in_channels == out_channels
self.block = nn.Sequential(
# pw
_ConvBNReLU(in_channels, in_channels * t, 1),
# dw
_DWConv(in_channels * t, in_channels * t, stride),
# pw-linear
nn.Conv2d(in_channels * t, out_channels, 1, bias=False),
nn.BatchNorm2d(out_channels)
)
def forward(self, x):
out = self.block(x)
if self.use_shortcut:
out = x + out
return out
Bottleneck模块，这里注意，先做了一个CBR（Conv-bn-relu）后然后过的
DepthWiseConv，最后再过一个conv层一个bn层。
class _DWConv(nn.Module):
def __init__(self, dw_channels, out_channels, stride=1, **kwargs):
super(_DWConv, self).__init__()
self.conv = nn.Sequential(
nn.Conv2d(dw_channels, out_channels, 3, stride, 1, groups=dw_channels, bias=False),
nn.BatchNorm2d(out_channels),
nn.ReLU(True)
)
def forward(self, x):
return self.conv(x)
DepthWiseConv模块如上：
最后为了提取上下文特征，bottleneck后跟了一个PyramidPooling块
参考了pspnet，代码
class PyramidPooling(nn.Module):
"""Pyramid pooling module"""
def __init__(self, in_channels, out_channels, **kwargs):
super(PyramidPooling, self).__init__()
inter_channels = int(in_channels / 4)
self.conv1 = _ConvBNReLU(in_channels, inter_channels, 1, **kwargs)
self.conv2 = _ConvBNReLU(in_channels, inter_channels, 1, **kwargs)
self.conv3 = _ConvBNReLU(in_channels, inter_channels, 1, **kwargs)
self.conv4 = _ConvBNReLU(in_channels, inter_channels, 1, **kwargs)
self.out = _ConvBNReLU(in_channels * 2, out_channels, 1)
def pool(self, x, size):
avgpool = nn.AdaptiveAvgPool2d(size)
return avgpool(x)
def upsample(self, x, size):
return F.interpolate(x, size, mode='bilinear', align_corners=True)
def forward(self, x):
size = x.size()[2:]
feat1 = self.upsample(self.conv1(self.pool(x, 1)), size)
feat2 = self.upsample(self.conv2(self.pool(x, 2)), size)
feat3 = self.upsample(self.conv3(self.pool(x, 3)), size)
feat4 = self.upsample(self.conv4(self.pool(x, 6)), size)
x = torch.cat([x, feat1, feat2, feat3, feat4], dim=1)
x = self.out(x)
return x
注意这里PyramidPooling上采样同样用的先卷积再二次插值做的，最后cat一起后进行特征融合（Feature Fusion）
黄色是一个上采样，灰色是一个dw卷积最后跟一个conv层，然后和Learning to Down-sample出来的特征图（ two-branch中的另一个branch，第一个branch是刚才废了老大劲做的Global Feature Extractor）直接相加得到最后的特征图，这一步本质和resnet的跳连接是一样的，都是为了使encoder出来的特征不仅具有深层特征，还需要有浅层特征增加小目标的表达能力，按照作者的话就是在低分辨率输入上学习全局信息，通过一个较浅的 branch 在高分辨率图像上学习细节信息，最后就是一串卷积后上采样到原图大小对每个像素点做一个分类，完成语义分割。
def forward(self, x):
size = x.size()[2:]
higher_res_features = self.learning_to_downsample(x)
x = self.global_feature_extractor(higher_res_features)
x = self.feature_fusion(higher_res_features, x)
x = self.classifier(x) #分类块之后直接插值上采样
outputs = []
x = F.interpolate(x, size, mode='bilinear', align_corners=True)
outputs.append(x)
if self.aux:
auxout = self.auxlayer(higher_res_features)
auxout = F.interpolate(auxout, size, mode='bilinear', align_corners=True)
outputs.append(auxout)
return tuple(outputs)

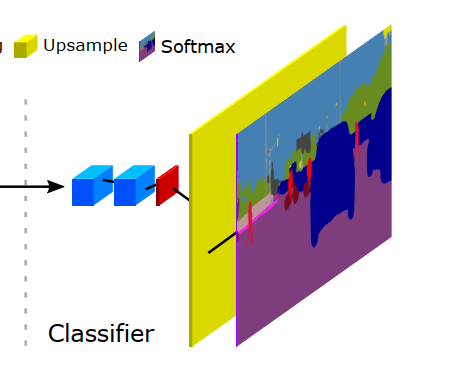

分类块本质其实就是一个小分类网络：
class Classifer(nn.Module):
"""Classifer"""
def __init__(self, dw_channels, num_classes, stride=1, **kwargs):
super(Classifer, self).__init__()
self.dsconv1 = _DSConv(dw_channels, dw_channels, stride)
self.dsconv2 = _DSConv(dw_channels, dw_channels, stride)
self.conv = nn.Sequential(
nn.Dropout(0.1),
nn.Conv2d(dw_channels, num_classes, 1)
)
def forward(self, x):
x = self.dsconv1(x)
x = self.dsconv2(x)
x = self.conv(x)
return x
完了最后用一个softmax就得到最后结果
总结：
作者提出了一种高效的语义分割网络，参考了MobileNet，pspnet等网络，应用了ds，dw卷积，PyramidPooling方法，同时没有使用unet那样的dense skip connections，而是只用了一次skip connections显著降低了内存显存占用，提高了实时性（其实还是看项目，unet如果backbone也换一个轻量的然后把channel降低一倍或者更多，模型大小一样可以做到10mb以内，一样也能做到50帧以上。就是说分割精度可能有影响，关键还是看需求。），同时保证了较高的精度。
