网络变压器如何与不同类型PHY进行连接

华强盛电子导读：网络变压器如何与不同类型PHY进行连接

日常网络变压器与PHY的连接方式通用原则如下：

1)电流驱动型的PHY，网络变压器2线共模电感只能放在线缆(RJ45)侧。

2)电压驱动型的PHY，网络变压器2线共模电感可以放在PHY侧或线缆侧。

1)和2)的结论表明无论哪种PHY，2线共模电感都可以放在线缆侧。

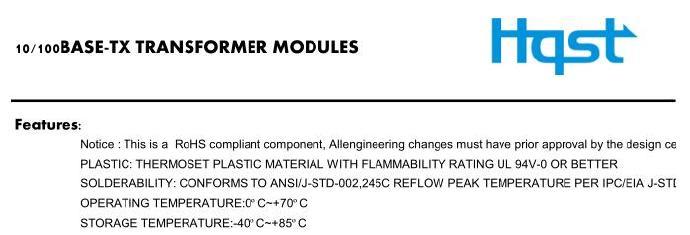

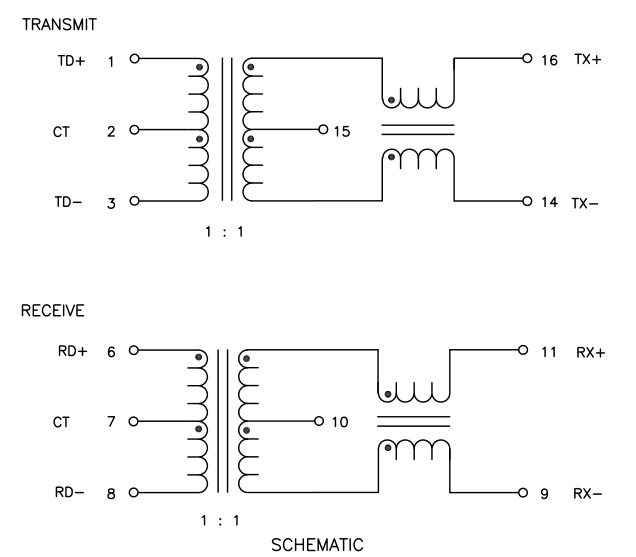

(网络变压器2线共模电感如HQST H81601S H82409S H84801S H82001D等等)线路如下：

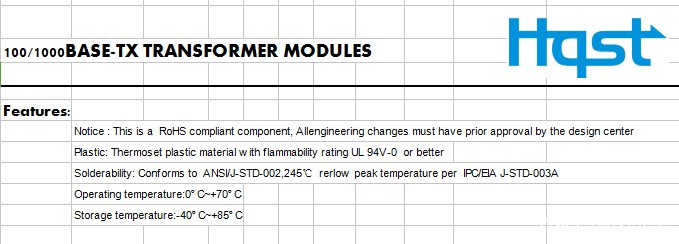

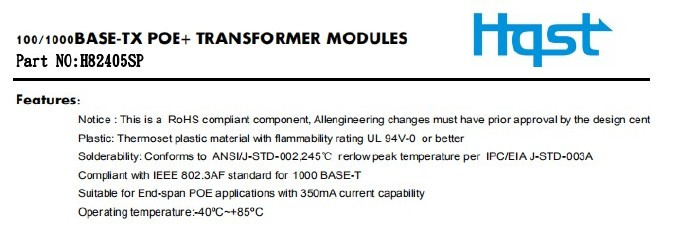

3)电流驱动型的PHY，网络变压器3线共模电感要放在PHY侧。(如HQST H82405SP等)

4)电压驱动型的PHY，网络变压器3线共模电感要放在PHY侧。(如HQST H82405SP等)

5)电流或电压驱动型的PHY，网络变压器若为2线共模电感+自耦变压器形式，自耦变压器放在RJ45侧。(如HQST H82408S等)

6)与电流驱动型PHY连接的网络变压器的中心抽头接VCC，VCC为PHY的供电电压。

7)与电压驱动型PHY连接的网络变压器的中心抽头接对地电容。

以上结论来自于Marvell的MV-S302492-00.pdf，文档题目为Gigabit Ethernet PHY Voltage Mode Magnetic Recommendations.
