1. Bouml

先看看效果，适合在同事和老板面前显摆

a. reverse c++文件

b. 绘制时序图

2. 下载安装

它是免费的，直接下载：

BOUML - a free UML tool box

按照exe文件的安装步骤正常安装即可，easy as ABC.

3. reverse  c++ 文件

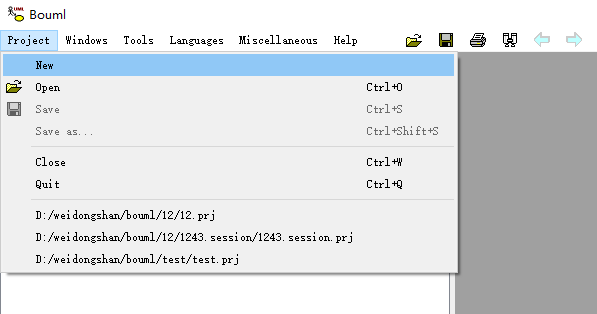

a. 创建工程：

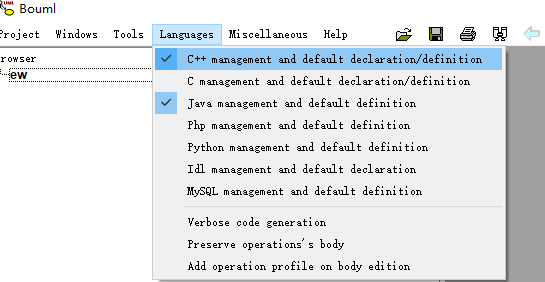

b. 选中C++  和 java

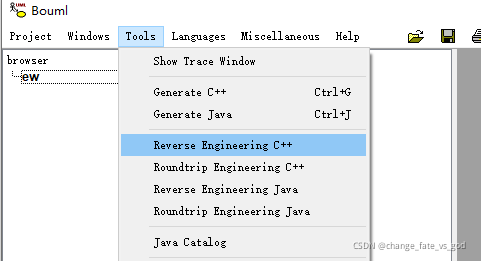

c. reverse c++

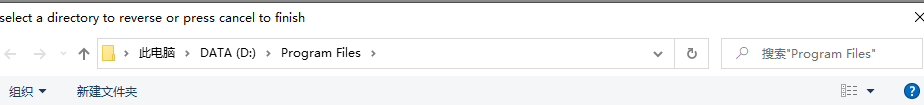

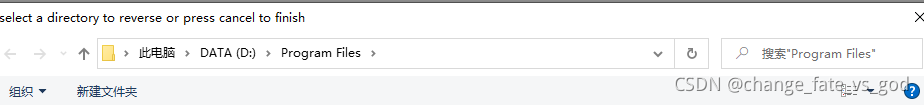

选中c++ 文件所在路径, 第二次再弹出选中文件对话框的时候，直接点击取消

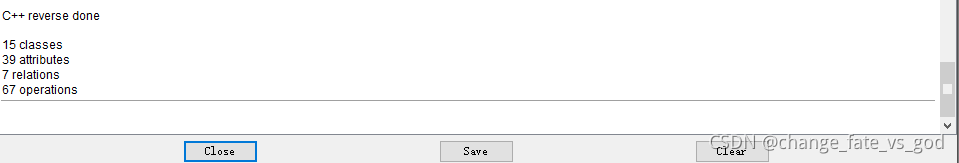

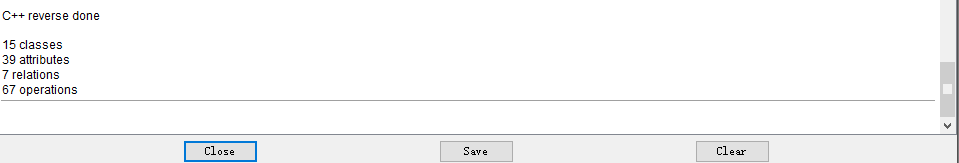

自动进行c++ reverse

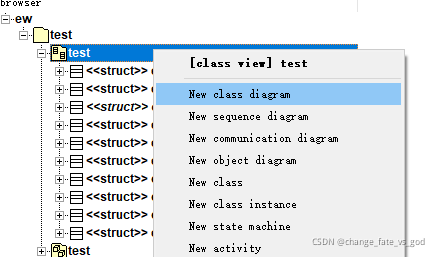

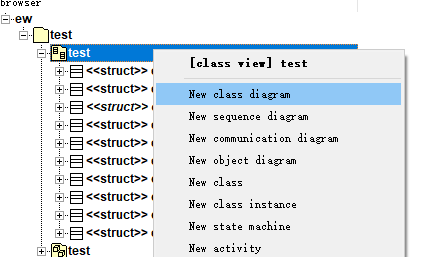

 d. 创建new class diagram， 我这里是test

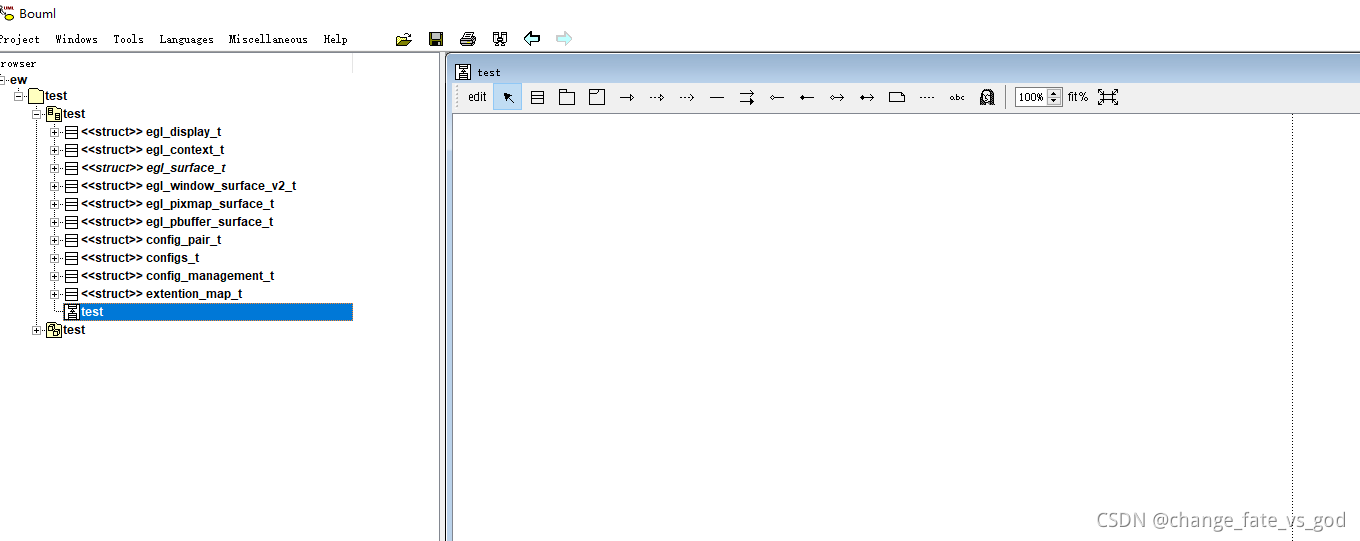

e. 双击创建的test

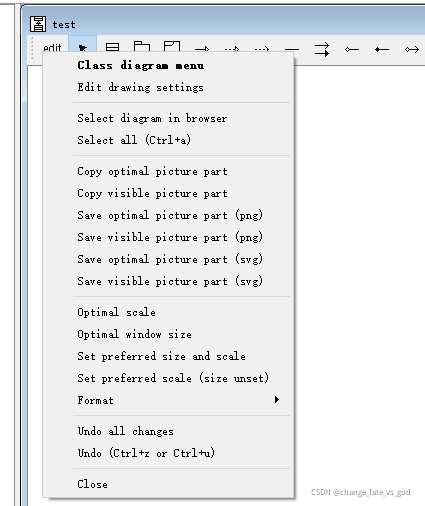

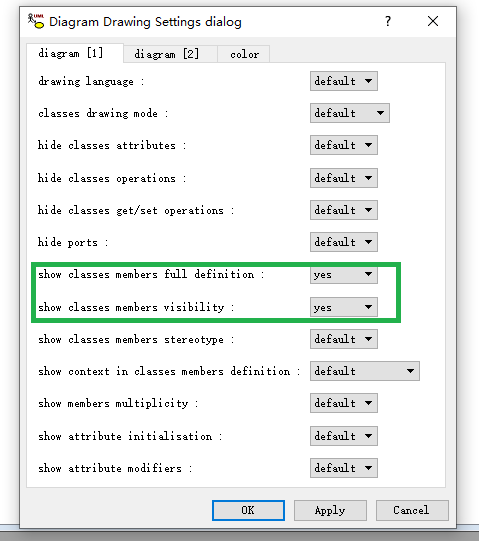

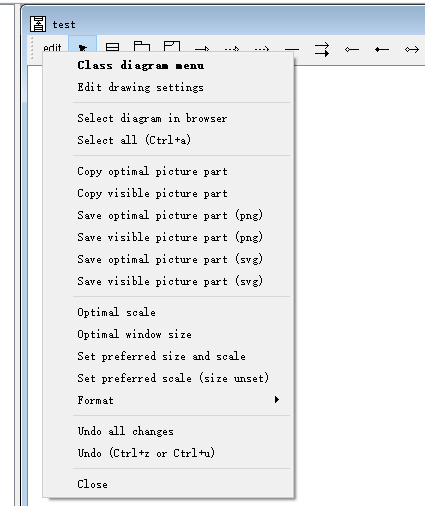

f.  单击edit, 选中edit drawing setting

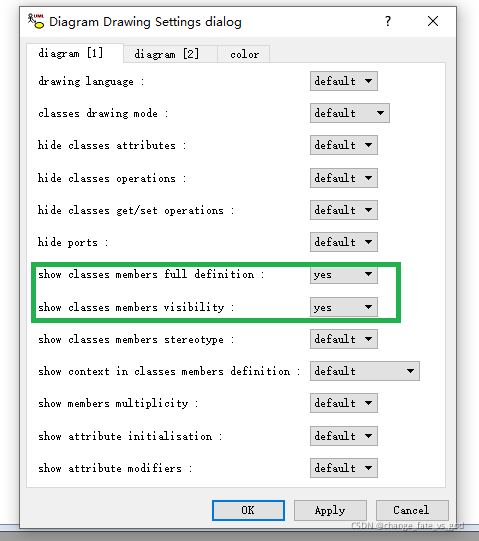

绿色框里的设置为yes

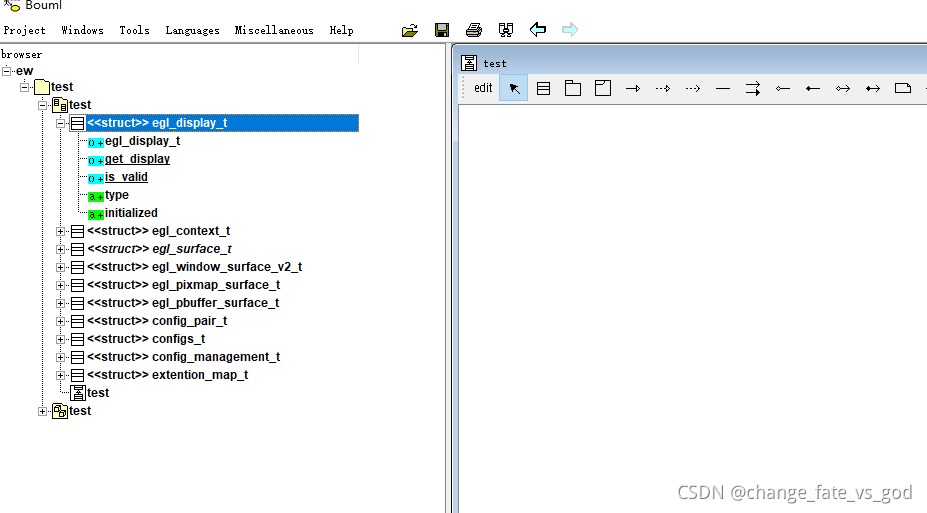

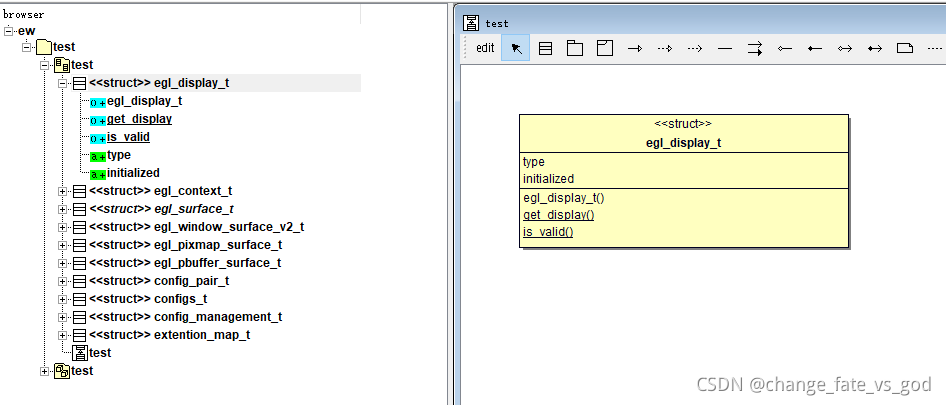

g. 可以查看类了， 把egl_display_t 直接拖动过去

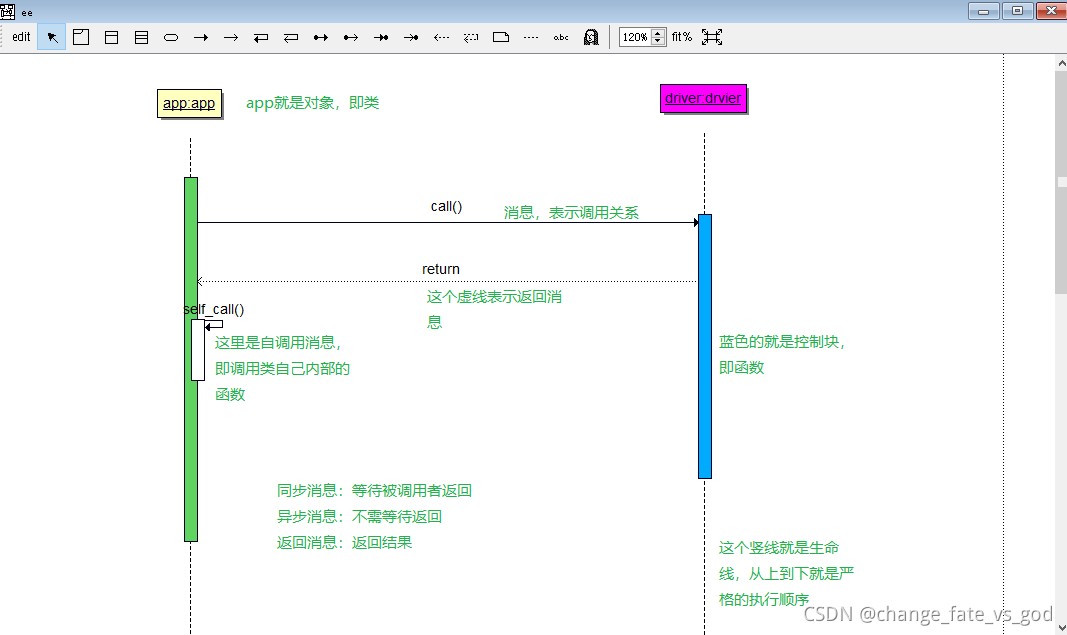

4. 绘制时序图

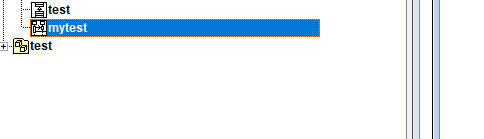

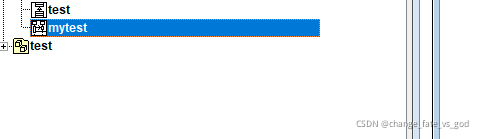

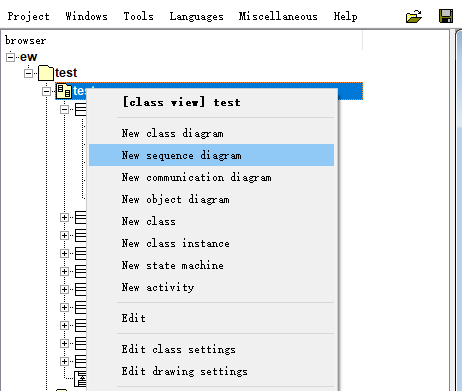

4.1 new sequece diagram, 我这里命名为mytest

4.2 双击mytest

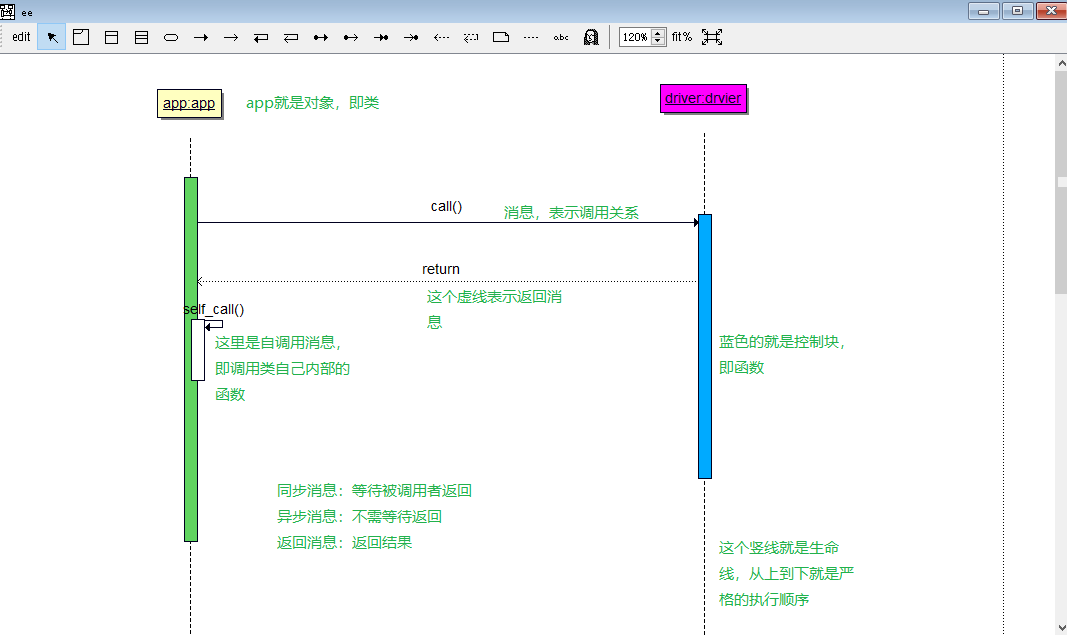

 4.3 正常绘制了：
