一．实验目的：

1．熟悉MCS-51单片机定时/计数器的外部计数原理；

2．进一步掌握定时/计数器的计数功能的初始化和编程方法。

二．实验内容：

模拟产品包装线上对物品件数的计数，假设每个包装箱10件物品，每个物品经过传送带时，光电传感器将发出一个脉冲信号，利用T0定时计数器对该脉冲进行计数，每计满10个物件，将箱数计数器加1，同时将箱数计数器的值以二进制的形式显示在8个LED发光二级管中。

光电传感器脉冲由实验仪器上的K3按键来模仿。

三．实验步骤：

1.理解TCON寄存器中TF0 TF1的设置，IE的EA和ET0的正确设置。

2.理解定时计数器的外部计数的触发原理.

2.编写汇编程序，并生成HEX文件，烧入实验板。

4.按键并保持100毫秒以上，模拟光电传感器的脉冲，记录按键次数，并观察发光二极管组的显示，验证其代表的计数（二进制形式）正确情况情况。

四．实验参考程序

ORG 0000H
		SJMP MAIN
		ORG 000BH
		SJMP PRO
		ORG 0030H
MAIN:
		MOV R1,#0FFH
		MOV TMOD,#0110B;T0方式2
		MOV TH0,#0F6H;计数器次数为10,2^8-10=246
		MOV TL0,#0F6H
		SETB ET0;开计数器0中断
		SETB EA;开总中断
		SETB TR0;允许计数器
LOOP:	LCALL DELAY
		MOV C,P3.2
		MOV P3.4,C；将3.2的值赋给3.4
		SJMP LOOP;跳回循环开头

PRO:
		DEC R1;循环减一
		MOV P2,R1;控制灯亮
		RETI

DELAY:	;延时
D1: 	MOV R6,#20；延时程序次外层循环次数
D2: 	MOV R5,#250；延时程序内存循环次数
		DJNZ R5,$；内存循环
		DJNZ R6,D2；次外层循环
		RET
		END

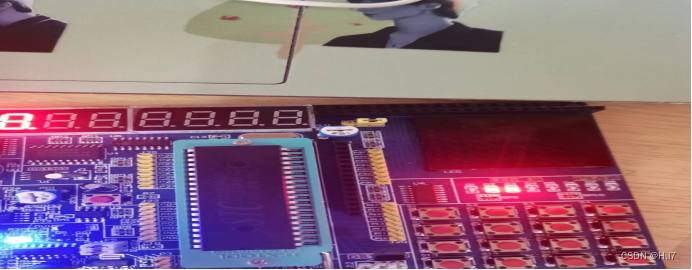

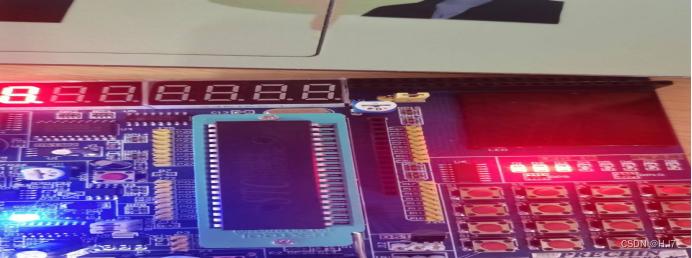

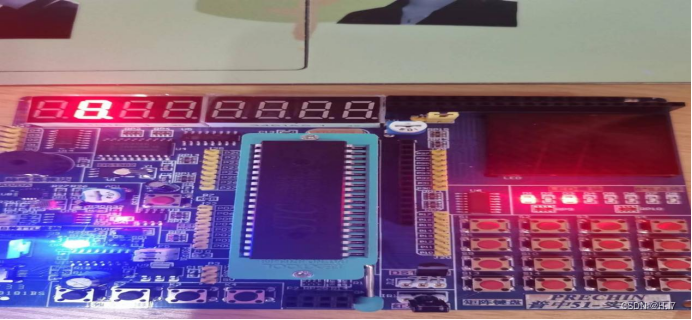

五、实验结果

六、实验小结


    规定按动K310下，并且每次按动时间大于等于100ms才算做有效脉冲，进计数，在写代码的时候就要考虑两方面因素，否则单片机闪动频率不稳定，有时才按动一下或两下就开始计数，要尽可能使用能让单片机功能稳定的代码。
