[学习笔记]关于Stencil使用的学习

看过大牛的一个场景切换的效果 https://www.bilibili.com/video/av61096176/ ，非常震撼，打算实现一下。

关于Stencil的介绍，从另一个大牛文章中截取了一部分 ：

Stencil {
Ref 2
Comp equal
Pass keep
Fail decrWrap
ZFail keep
}
下面一条一条来：
Ref referenceValue，这个是设定参考值，stencilbuffer里面的值会与他比较
ReadMask readMask，这个是在比较参考值和buffer值的时候用的，用于读取buffer值里面的值。
WriteMask writeMask，这个是写入buffer值用的。
Comp comparisonFunction，这个比较重要，这个是比较方式。大致有Greater，GEqual，Equal等八种比较方式，具体待会列图。
Pass stencilOperation，这个是当stencil测试和深度测试都通过的时候，进行的stencilOperation操作方法。注意是都通过的时候！
Fail stencilOperation，这个是在stencil测试通过的时候执行的stencilOperation方法。这里只要stencil测试通过就可以了
ZFail stencilOperation，这个是在stencil测试通过，但是深度测试没有通过的时候执行的stencilOperation方法。

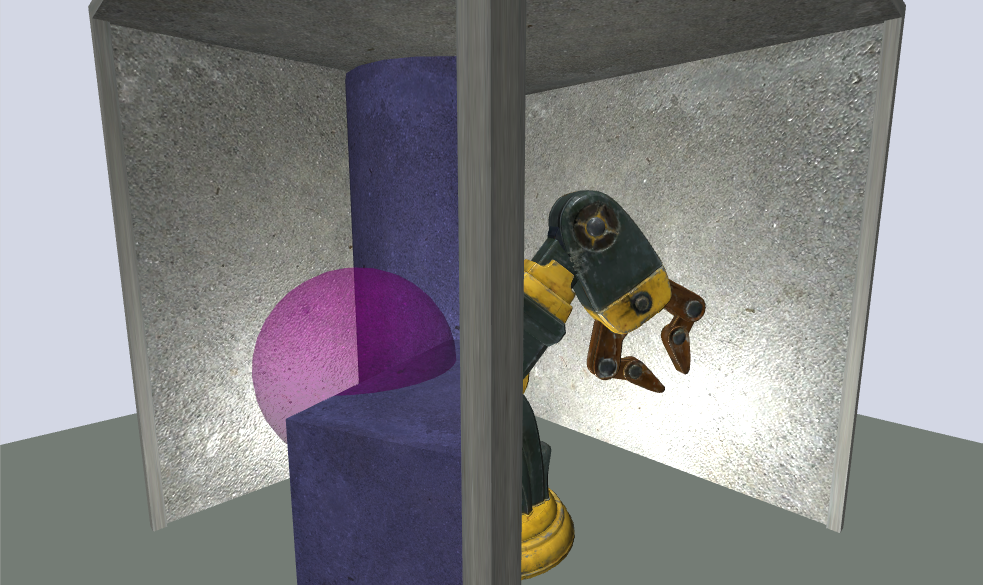

目前能达到的效果大概就是透过Ref等于1的透明面片只能看到Ref为1的物体，类似下面这种，从不同的面片中看到物体。

物体的脚本是这样的:

Shader "Stencils/Portal_1/Diffuse" {
Properties {
	_Color ("Main Color", Color) = (1,1,1,1)
	_MainTex ("Base (RGB)", 2D) = "white" {}
}
SubShader {
Stencil {
Ref 1
Comp equal
Pass keep
Fail keep
}
	Tags { "RenderType"="Opaque" }
	LOD 200

CGPROGRAM
#pragma surface surf Lambert

sampler2D _MainTex;
fixed4 _Color;

struct Input {
	float2 uv_MainTex;
};

void surf (Input IN, inout SurfaceOutput o) {
	fixed4 c = tex2D(_MainTex, IN.uv_MainTex) * _Color;
	o.Albedo = c.rgb;
	o.Alpha = c.a;
}
ENDCG
}

Fallback "VertexLit"
}

面片的脚本是这样的:

Shader "Stencils/Masks/StencilMask_1"
{
	SubShader
	{
		Tags { "RenderType"="Opaque" "Queue"="Geometry-100"}
		ColorMask 0
		ZWrite off
		Stencil
		{
			Ref 1
			Comp always
			Pass replace
		}

		Pass
		{
		CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag

			struct appdata
			{
				float4 vertex : POSITION;
			};

			struct v2f
			{
				float4 pos : SV_POSITION;
			};

			v2f vert(appdata v)
			{
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);
				return o;
			}

			half4 frag(v2f i) : COLOR
			{
				return half4(1,1,0,1);
			}
		ENDCG
		}
	}
}

更深层次的研究，经过测试后再记录。
