Processing 3 常用函数和基本操作

Processing 是一门开源编程语言和及其配套IDE的名称，是JAVA语言的一个分支，通过它可以表达被数字化的美好创意。

1 打印“HELLO WORLD”

Processing程序一般由全局变量、setup()函数、draw()函数和其他自定义全局函数，在标签中定义的类（一般一个标签定义一个类）构成。

• setup()函数只会在程序开始运行时执行一次，一般做一些初始化工作；
• draw()函数每帧都会执行一次，默认帧速率是60fps，程序不断调用该函数，刷新画面，形成动画。
• 若在draw()中用到用户定义的全局变量控制形状的各种属性，那么更改全局变量的值即可改变每帧显示的内容。

下面我们看一段示例代码：

float deg = 0;//全局变量deg：控制draw()函数每帧输出的画面不同

void setup() {//只在程序开始运行时执行一次
  size(480, 200);//设置窗口大小
  textSize(48);//设置字号大小
  println("hello world!");//在控制台窗口输出
}

void draw() {//每帧都会调用一次
  background(map(sin(-deg), -1, 1, 0, 255));//全屏幕填充纯色
  fill(map(sin(deg), -1, 1, 0, 255));//设置（文字的）填充色
  deg += 0.01;
  text("HELLO WORLD", 75, 120);//绘制文字，文字左下角坐标为(75,120)
}

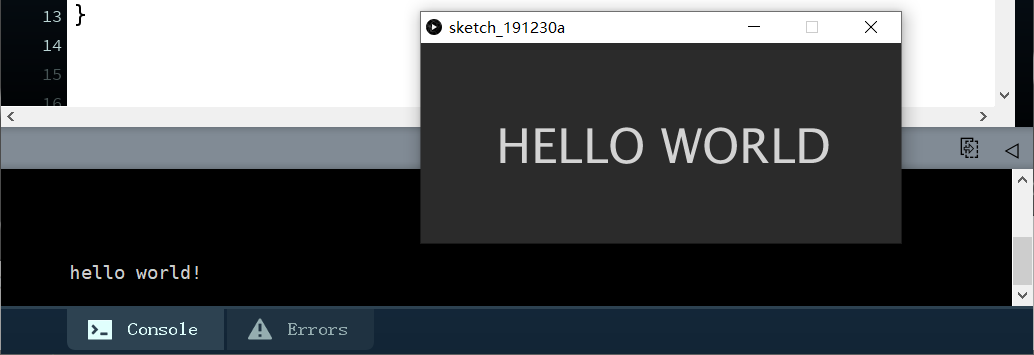

该函数实现的功能如下图所示：在控制台窗口输出“hello world！”，在图形窗口中显示“HELLO WORLD”，背景色和字体颜色的灰度随时间周期性改变。

由于背景色和字体颜色是动态变化的，所以绘制背景颜色的background()和绘制字体的text()应写在draw()函数中。若不清屏，每帧的图像都会叠加在窗口中显示，后绘制的覆盖之前绘制的。文字在背景上方，因此先调用background()，后调用text()。

灰度值的范围在0~255之间，我们需要使一个变量在0到255之间来回震荡，由于sin()函数的曲线较为平滑且具有周期性，故定义一个不断增大的全局变量deg，通过map()函数把sin(deg)的值域映射到0到255之间。

2 绘制

1.1 绘制基本图形

void setup() {
  size(900, 300);\\设置窗口大小

  point(50, 50);
  \\在坐标(50,50)处绘制一个点

  line(100, 50, 100, 250);
  \\以坐标(100,50),(100,250)为端点画线

  triangle(150, 50, 150, 250, 250, 250);
  \\以坐标(150,50)(150,250)(250,250)为顶点绘制三角形

  rect(300, 50, 100, 200);
  \\以坐标(300,50)为左上定点，绘制宽100px、高200px的矩形

  ellipse(500, 150, 100, 200);
  \\以坐标(500,150)为中心，绘制长轴为100px、短轴为200px的椭圆

  arc(700, 150, 200, 200, PI/4.0, 7*PI/4.0);
  \\以坐标(700,150)为圆心，绘制直径为200的扇形，半径扫过角度为π/4~7π/4
 }

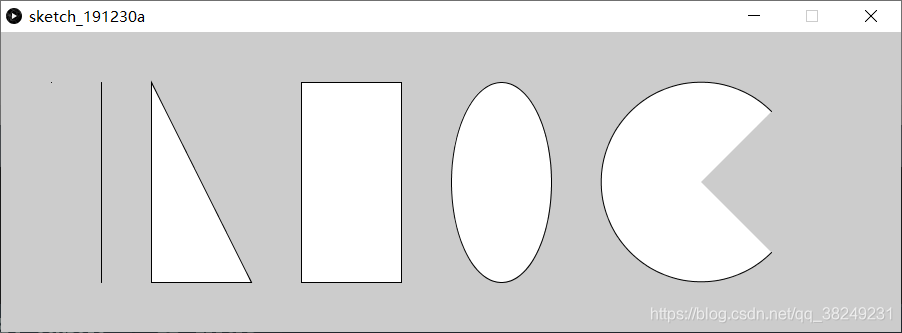

运行结果：

1.2 绘制自定义多边形

void setup() {
  size(900, 300);
  beginShape();//开始绘制
  vertex(50, 50);//给定多边形顶点
  vertex(450, 140);
  vertex(850, 50);
  vertex(850, 250);
  vertex(450, 160);
  vertex(50, 250);
  endShape(CLOSE);//结束绘制，加“CLOSE”表示曲线闭合
}

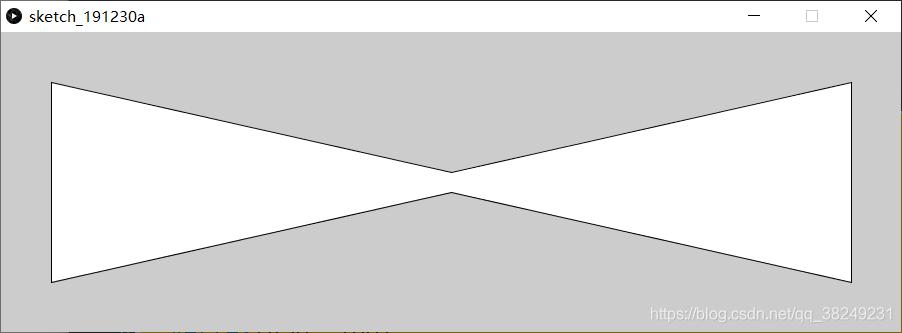

运行结果：

1.3 形状属性设置

• 若要绘制多个不同属性的图形，那么各自在绘制之前需要先通过函数修改绘制属性。
• 函数fill()，stroke()，background()的参数都是与颜色相关的，其值都在0~255之间，若只有一个参数则表示灰度，若有三个参数则表示RGB值，若有第四个参数则表示不透明度。
• 形如“形状+Mode()”的函数，如ellipseMode()，用来修改形状绘制样式，椭圆的绘制样式默认为CENTER，改为RADIUS后要求输入半径而不是直径，当然还有更多样式。
• strokeCap()设置描边端点样式，有ROUND（圆角）/SQUARE（矩形）/PROJECT（扩展）三种，默认为ROUND。
• stokeJoin()设置描边转角样式，有MITER（斜接）/ROUND（圆角）/BEVEL（斜切）三种，默认为MITER。

void setup() {
  size(900, 300);
  translate(width / 2, height / 2);
  background(255);

  /*绘制参考线和注释*/
  stroke(0, 0, 255, 128);
  line(-450, -50, 450, -50);
  line(-450, 50, 450, 50);
  fill(0, 0, 255, 128);
  textSize(28);
  text("ROUND/SQUARE/PROJECT", -450, 100);
  text("MITER/ROUND/BEVEL", 150, 100);

  /*绘制中间部分*/
  noStroke();
  ellipseMode(RADIUS);
  fill(255, 0, 0, 128);
  ellipse(-50, 45, 80, 80);
  fill(255, 255, 0, 128);
  ellipse(50, 45, 80, 80);
  fill(0, 0, 255, 128);
  ellipse(0, -50, 80, 80);
  set(50, 50, 0);

  /*绘制3种描边端点样式*/
  noFill();
  stroke(32);
  strokeWeight(15);
  strokeJoin(MITER);
  rect(-400, -50, 50, 100);
  strokeJoin(ROUND);
  rect(-300, -50, 50, 100);
  strokeJoin(BEVEL);
  rect(-200, -50, 50, 100);

  /*绘制3种描边转角样式*/
  strokeWeight(35);
  strokeCap(ROUND);
  line(200, -50, 200, 50);
  strokeCap(SQUARE);
  line(300, -50, 300, 50);
  strokeCap(PROJECT);
  line(400, -50, 400, 50);
}

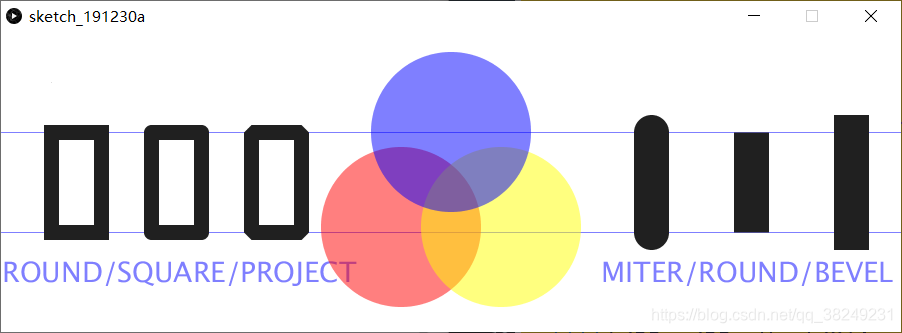

运行结果：

2 数据类型

2.1 基本数据类型

2.2 图片类 PImage

首先点击“速写本”>“添加文件”，导入你的图片，此时会把导入的图片拷贝到工程文件中。如下代码演示了从图片文件加载图片到PImage对象中，然后用image()函数在窗口中输出，image()函数的第一个参数是要显示的图片，第二、三个参数是显示的位置坐标，第四、五个参数可选，用来设置显示图片的宽高。

PImage pic;若要在draw()中使用该图片，需要定义为全局变量
void setup() {
  size(500, 300);
  pic = loadImage("mypic.jpg");//加载图片
  image(pic, 0, 0, 500, 300);//在原点显示长500，宽300的图片
}

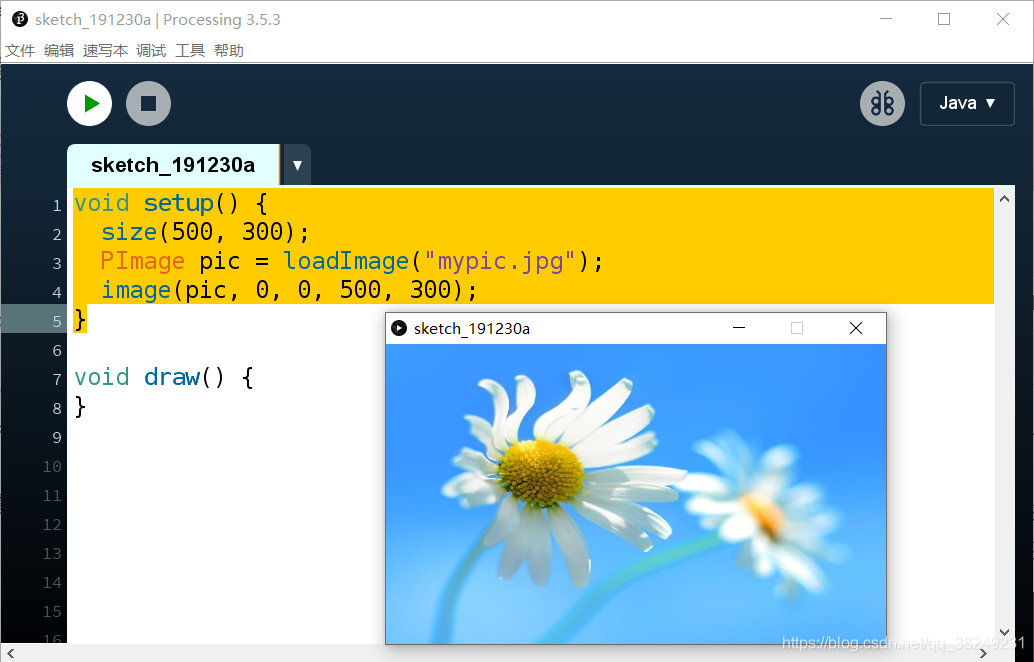

运行结果：

2.3 字体类 PFont

和加载图片类似，需要点击“速写本”>“添加文件”，导入字体文件。

PFont font1;//若要在draw()中使用字体，需要定义为全局变量
PFont font2;

void setup() {
  size(500, 300);
  font1 = createFont("xxx.ttf", 32); //使用字体文件
  font2 = createFont("微软雅黑", 32); //使用已安装字体
  textFont(font1);//显示文字
  text("hello world!",50, 100);
}

2.4 矢量图形类PShape

得到矢量图形的方法有两种，可以加载SVG文件到图形对象中，也可以用矢量图形对象的成员方法beginShape()、vertex()和endShape(CLOSE)自行绘制。

PShape shape1;
PShape shape2;

void setup() {
  size(500, 300);

  /*从svg文件中得到矢量图*/
  shape1 = loadShape("xxx.svg");
  shape(shape1, 0, 0, 100, 100);

  /*在程序中自行绘制矢量图*/
  shape2 = createShape();
  shape2.beginShape();
  shape2.vertex(50, 50);
  shape2.vertex(50, 100);
  shape2.vertex(100, 100);
  shape2.endShape();
  shape(shape2, 0, 0);
}

3 改变视角

改变视角，即改变坐标轴和窗口的相对位置，图形的坐标是并不会改变，图形和坐标轴的相对位置不变。若把窗口看做参照物，变化的是整个坐标轴和图形整体。

• translate(x, y)：将坐标轴向右平移x像素，向下平移y像素
• rotate(deg)：以原点中心旋转坐标系deg个弧度
• scale(arg)：以原点中心缩放坐标系arg倍数
• 通过pushMatrix()和popMatrix()函数，可以实现独立变换，使当前的变换效果只作用在一个图形上。在对该图形绘制前，先用pushMatrix()备份，然后进行针对该图形的变换，图形绘制完成后用popMatrix()还原，这样刚才的变换只作用于本次图形绘制。

可以在draw()中不断调用这三个函数，不断改变视角，绘制的图形就会动起来，当然我们并没有改变图形的坐标。三个函数可以同时调用，形成更加丰富的变换效果，若没有使用background()函数覆盖上一帧绘制的图形，则会在窗口上留下之前绘制的结果。

float x = 0;

void setup() {
  size(900, 300);
}
//使坐标系的原点始终位于鼠标位置，并以每帧0.1弧度的速度旋转
void draw() {
  translate(mouseX, mouseY);//平移，(mouseX, mouseY)为当前鼠标位置的坐标
  rotate(x);//旋转
  rect(0, 0, 50, 50);
  x += 0.1;
}

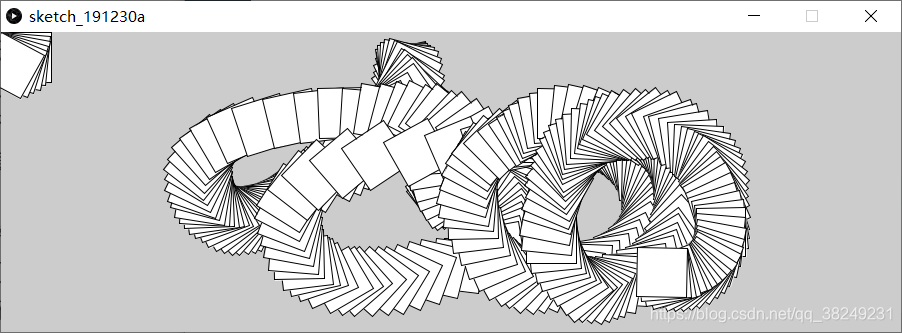

运行结果：

4 通过鼠标和键盘交互

4.1 鼠标

如下代码绘制了一个小球跟随鼠标，鼠标按下则变色，鼠标划得快则直径变小：

void setup() {
  size(900, 300);
}

void draw() {
  background(0);
  fill(255);//若鼠标不按下，小球显示白色
  if(mousePressed){
    if(mouseButton == RIGHT){
      fill(255, 0, 0);//若按下鼠标左键，小球显示红色
    }else if(mouseButton == LEFT){
      fill(0, 255, 0);//若按下鼠标右键，小球显示绿色
    }
  }
  float speed = dist(mouseX, mouseY, pmouseX, pmouseY);
  if(speed > 30)speed = 30;//测量速度，上限为30px每帧
  float radius = map(speed, 0, 30, 50, 30);
  ellipse(mouseX, mouseY, radius, radius);
}

4.2 键盘

如下代码演示了如何在窗口中输出当前按下的按键所对应的字符：

float deg = 0;
float x = 0;

void setup() {
  size(900, 300);
  textSize(64);
}

void draw() {
  translate(width / 2, height / 2);//平移
  if(keyPressed){
    rotate(deg);//旋转
    scale(map(sin(x), -1, 1, 1, 5));//放大
    deg -= 1;
    x += 0.1;
    fill(random(0, 255), random(0, 255) ,
    	 random(0, 255), map(sin(x), -1, 1, 255, 0));
    text(key, -80, -30);//输出从键盘得到的数
  }
}

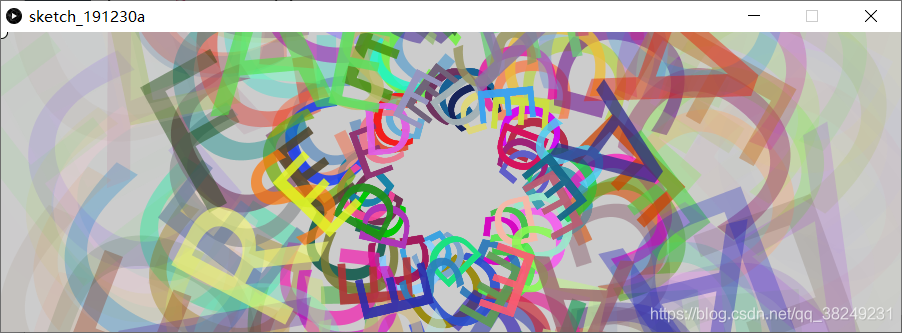

运行结果：

5 从文件录入数据

5.1 从CSV文件读取数据

5.2 从JSON文件读取数据
