之前我们介绍了计算带隙的两种办法:1.切线法、2.tauc plot法，有小伙伴反应之前的方法2纵坐标(α hν)1/m单位不清楚的问题，现在我们介绍下如何用origin绘制带隙图，本文所用数据请后台回复数据20获取 ：
(α hν)1/m=B(hν-Eg) 直接带隙：m=1/2 间接带隙：m=2 α为吸收系数，B为常数，hν为光子能量，h 为普朗克常数=4.1356676969×10-15 eV·s，ν 为入射光子频率，Eg表示半导体禁带宽度(带隙) α=2.303*A/d 一般情况下，d为比色皿厚度、薄膜厚度、粉末压片的厚度； |
打开紫外的数据；

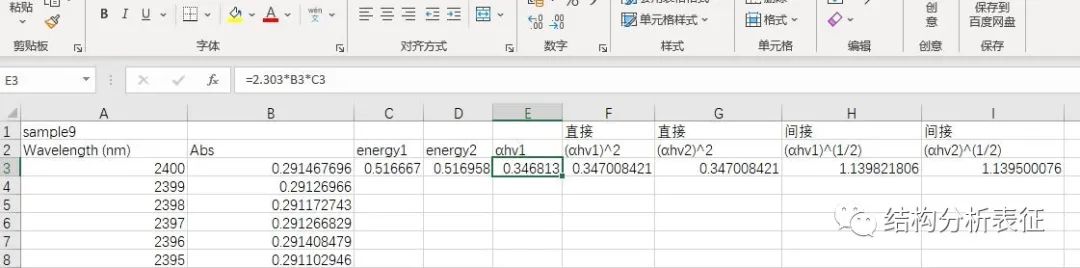

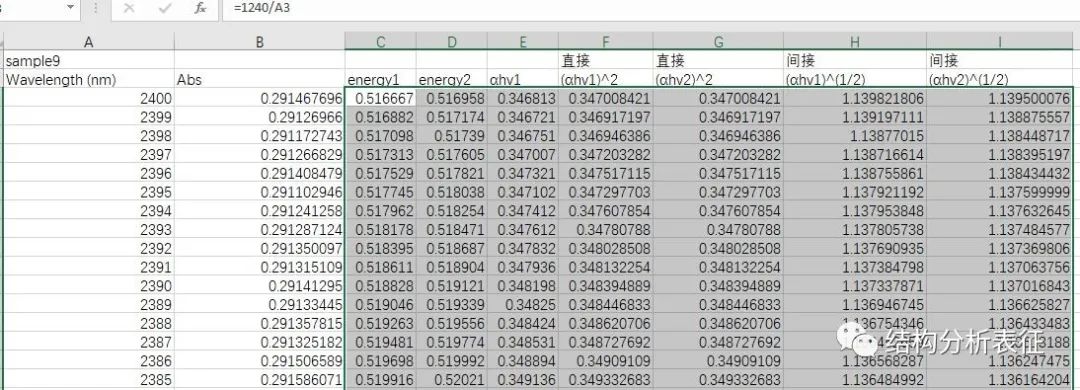

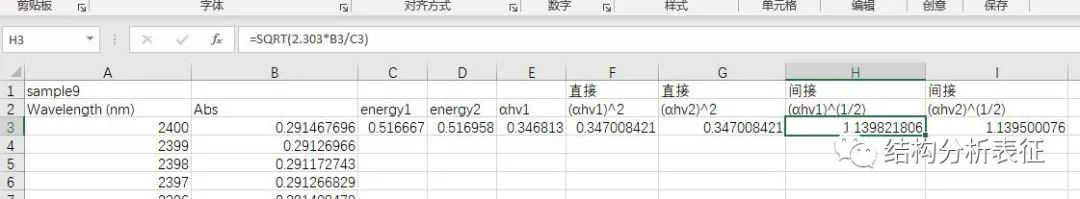

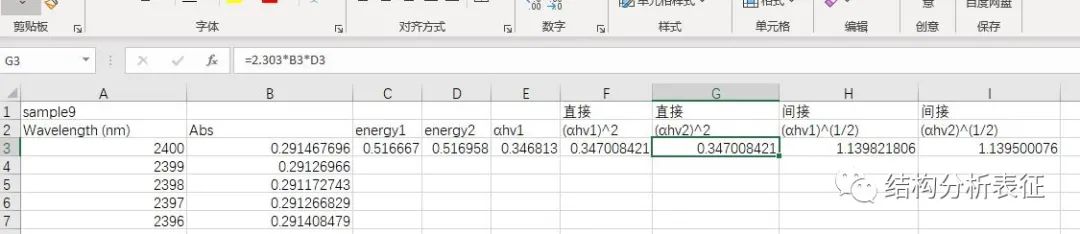

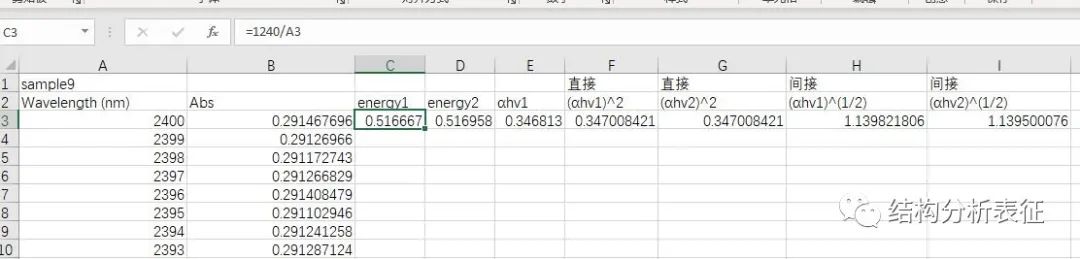

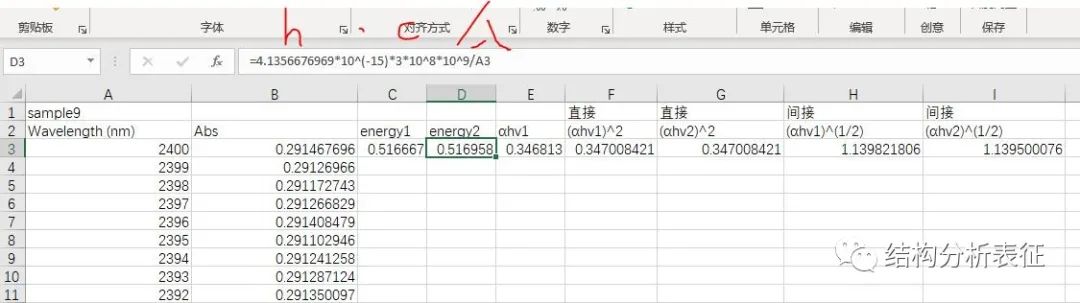

2.按下方的表格计算出各个物理量的数值：其中1代表以1240/λ近似代表hν, 2代表准确的hν,可以看出两者很接近；
3.计算完相应的物理量，我们以直接带隙为例画图，间接带隙画图类似，只是纵坐标的单位有所不同，一会我们进行说明；

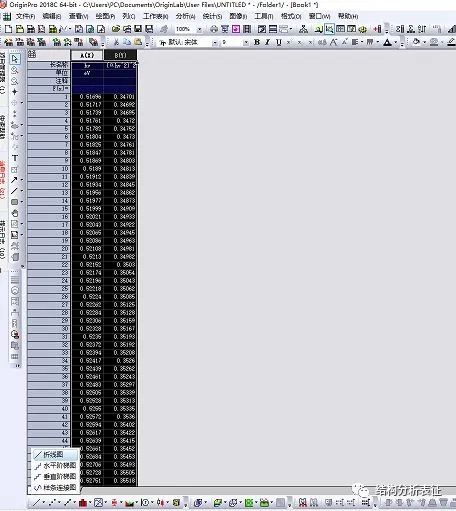

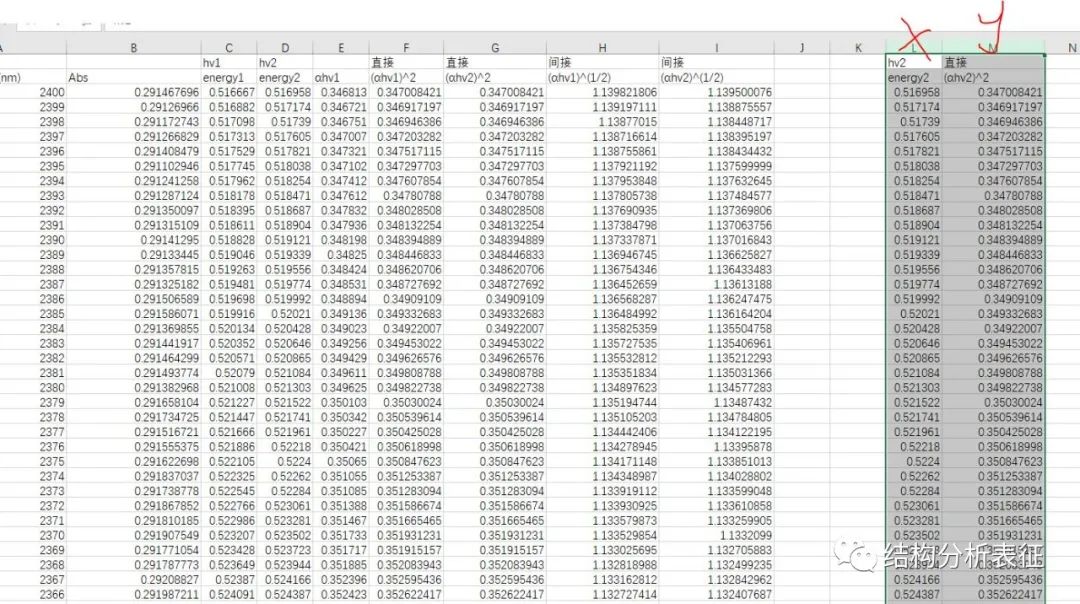

4.复制需要的两列数据的值到空白的excel区域；然后复制到origin中，删除没用的字符；
5.生成折线图，将Y轴设为从0开始，并更改x和y轴的title和单位；
6.x轴title为hν，单位为eV，如果是直接半导体，y轴title为
(α hν)2，单位应为(eV·cm-1)2 ；如果是间接半导体，y轴title为
(α hν)1/2，单位应该是 (eV·cm-1)1/2。
7.按照之前的方法做切线(如何做切线、tauc plot法计算Eg)，也可以直接画一条直线拉伸到x轴，计算出Eg，然后根据需要对图进行调整，即可完成Eg数据的绘制。
