RSTP P/A机制分析：

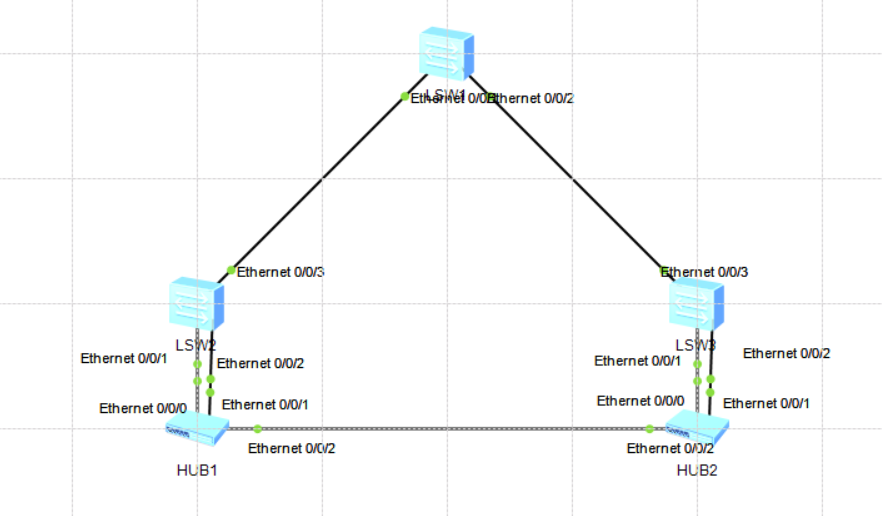

实验拓扑：

拓扑描述：

• SW1,SW2,SW3都运行的是RSTP协议。

• MAC地址及优先级如下所示：

• 设备	MAC地址	优先级
  SW1	4c1f-ccae-0a8d	0
  SW2	4c1f-cca5-563e	4096
  SW3	4c1f-cc36-18eb	8192

实验分析：

• 刚接入，SW1,SW2,SW3都会认为自己是ROOT,都认为自己的端口是DP,并处于discarding状态，于是向外发送P A同时置位的BPDU.

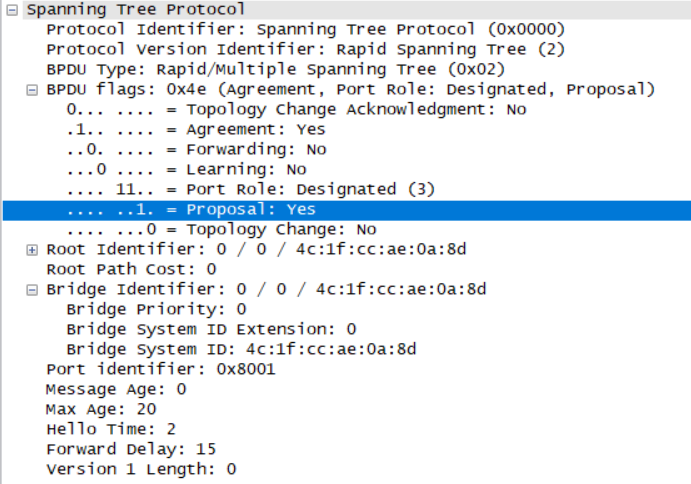

• flags字段中，PA 同时置位，高5位和高4位都为0，说明为discarding状态，低2位和低3位同时置位，说明端口角色为DP端口。这是SW1发送过来的，Root-id中优先级为0，SW2发送的同样如此，只不过就是Root-id中优先级为4096

• SW2会回复一个A置位的BPDU,且必须满足条件：1.p2p 全双工链路。2.接口类型为RP,状态为discarding状态，3.进行P/A同步，将除AP/BP/EP外的所有接口状态全部置于discarding状态：


  [SW2]dis stp brief
   MSTID  Port                        Role  STP State     Protection
     0    Ethernet0/0/1               DESI  DISCARDING      NONE
     0    Ethernet0/0/2               BACK  DISCARDING      NONE
     0    Ethernet0/0/3               ROOT  DISCARDING      NONE

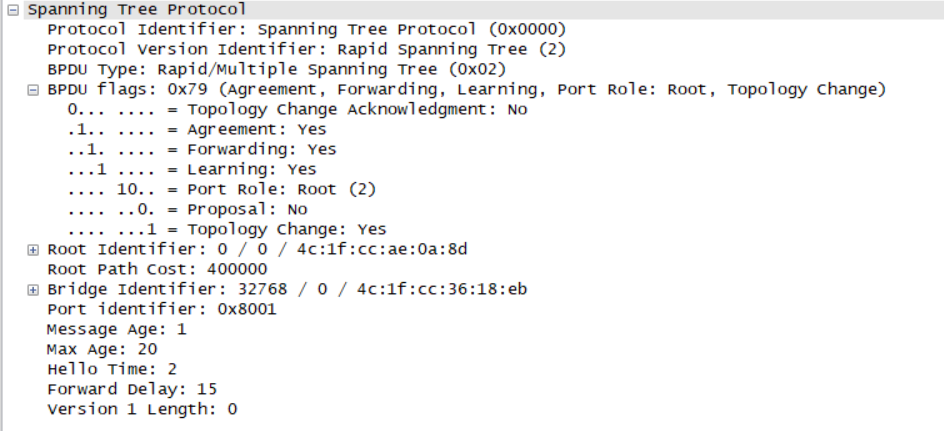

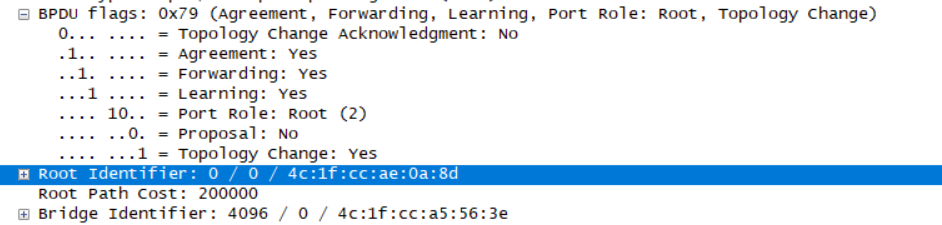

• 当发送A置位的BPDU后，该e0/0/3会立即进入转发状态，SW1的e/0/1接口收到后也会立即进入转发状态。SW3和SW1之间的P/A也同理

• SW2和SW3之间的P/A机制分析：

• SW2认为e/0/1和e/0/0/2口为RP,且状态为discarding状态，于是进行P/A机制，同时发送P/A同时置位的BPDU

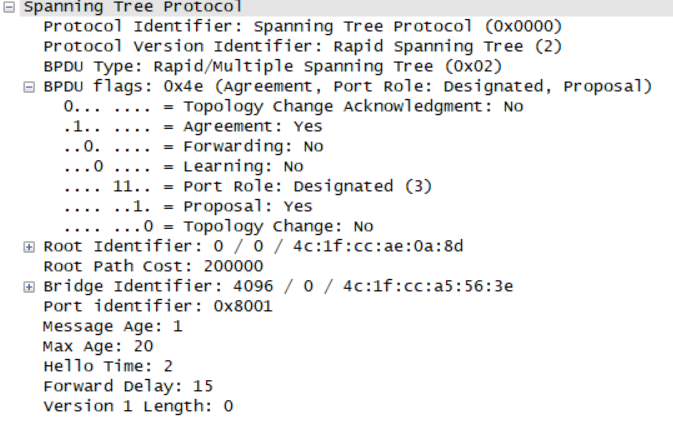

• flags字段中，PA 同时置位，高5位和高4位都为0，说明为discarding状态，低2位和低3位同时置位，说明端口角色为DP端口。这是SW1发送过来的，Root-id中优先级为0，是由SW2进行计算后转发的，所以转发桥ID为SW2的BID,

• 因为E0/0/01和E0/0/02口通过HUB相连，那么E0/0/02口就会收到来此E0/0/1口发送的BPDU,然后进行比较，发现是同一交换机发出的，而且比自己更优，于是就将自己置位BP端口，成为RP的备份，

• SW3从e/0/0/1和e0/0/02都会收到该BPDU,会跟自己本地缓存进行比较，

  [SW3]dis stp interface e0/0/3
  -------[CIST Global Info][Mode RSTP]-------
  CIST Bridge         :32768.4c1f-cc36-18eb
  Config Times        :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
  Active Times        :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
  CIST Root/ERPC      :0    .4c1f-ccae-0a8d / 200000
  CIST RegRoot/IRPC   :32768.4c1f-cc36-18eb / 0
  CIST RootPortId     :128.3
  BPDU-Protection     :Disabled
  TC or TCN received  :77
  TC count per hello  :0
  STP Converge Mode   :Normal
  Time since last TC  :0 days 0h:6m:23s
  Number of TC        :17
  Last TC occurred    :Ethernet0/0/3
  ----[Port3(Ethernet0/0/3)][FORWARDING]----
   Port Protocol       :Enabled
   Port Role           :Root Port
   Port Priority       :128



• 发现收到的BPDU，没有其他端口的优，那么就认为自己是AP,所以e/0/0/1和e0/0/02都是AP端口，AP端口不会回复A置位的BPDU给对端了，所以SW2上的DP端口要等待两个Forwrad delay的时间，才进入到forwrading状态

• 端口SW3上的E0/0/3链路，查看RP角色。

  [SW3]dis stp brief
   MSTID  Port                        Role  STP State     Protection
     0    Ethernet0/0/1               ROOT  FORWARDING      NONE
     0    Ethernet0/0/2               ALTE  DISCARDING      NONE
  [SW3]

  # e0/0/1接口直接转换为RP，然后立即进入转发状态，
  # 当RP接口Down后，交换机会选择比较优的AP端口作为RP，


AP接口进入转发状态之后，会向外发送TC置位的BPDU,在交换机上当且有一个接口处于转发状态，才会发送TC置位的BPDU
