【计算机组成原理】中央处理器（三）—— 数据通路

【计算机组成原理】中央处理器（三）—— 数据通路

一、数据通路概念

在这里插入图片描述

数据通路：数据在功能部件之间传送的路径。（信息从哪里开始中间经过哪些部件最后传到哪里）

数据通路的基本结构：

  1. CPU内部单总线方式。
  2. CPU内部多总线方式。
  3. 专用数据通路方式。

内部总线是指同一部件，如CPU内部连接各寄存器及运算部件之间的总线；

系统总线是指同一台计算机系统的各部件，如CPU、内存、通道和各类I/O接口间互相连接的总线。

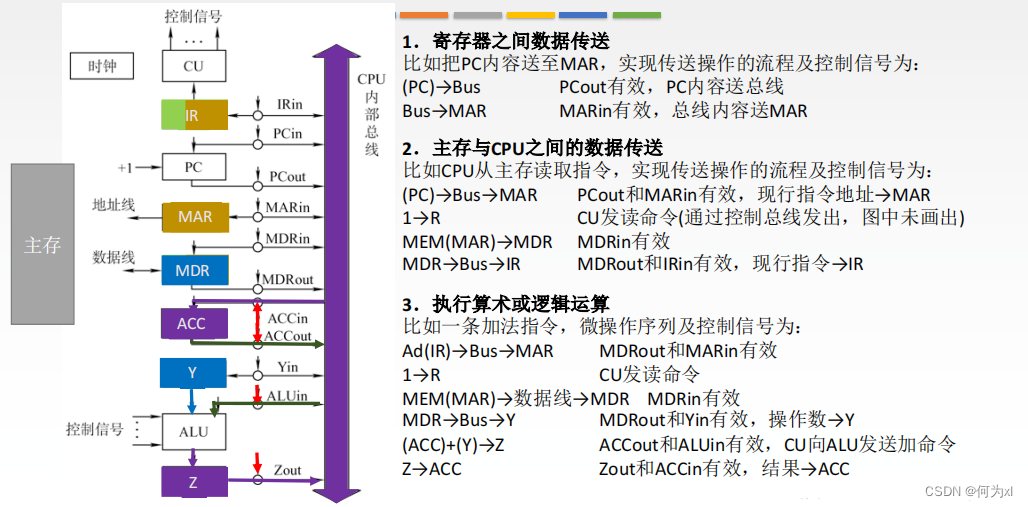

二、CPU内部单总线方式

在这里插入图片描述

例题

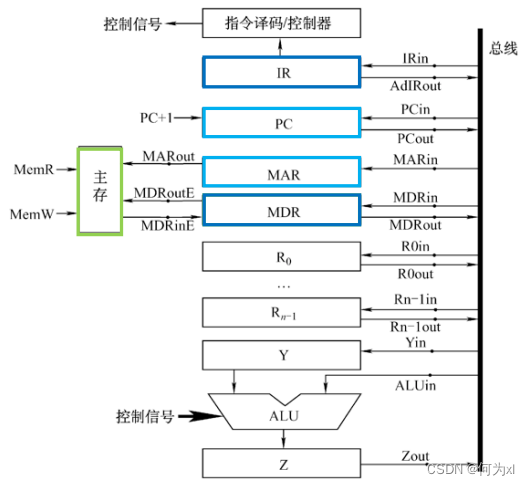

设有下图所示的单总线结构，分析指令ADD (R0), R1 的指令流程和控制信号。
在这里插入图片描述

1.分析指令功能和指令周期
功能:((R0))+(R1)→>(R0)
取指周期、间址周期、执行周期

2.写出各阶段的指令流程

  • 取指周期：公共操作

在这里插入图片描述

  • 间址周期：完成取数操作，被加数在主存中，加数已经放在寄存器R1 中。

在这里插入图片描述

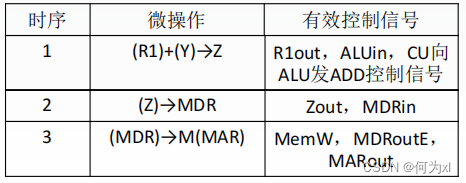

  • 执行周期：完成取数操作，被加数在主存中，加数已经放在寄存器R1中。

在这里插入图片描述

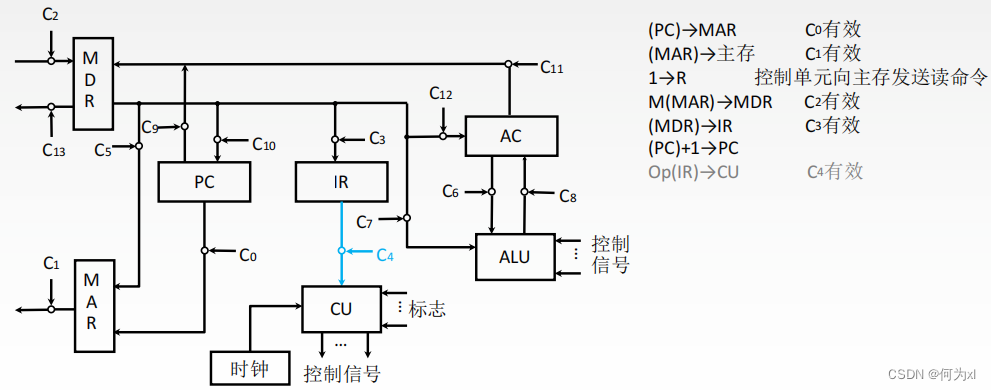

三、专用数据通路

在这里插入图片描述

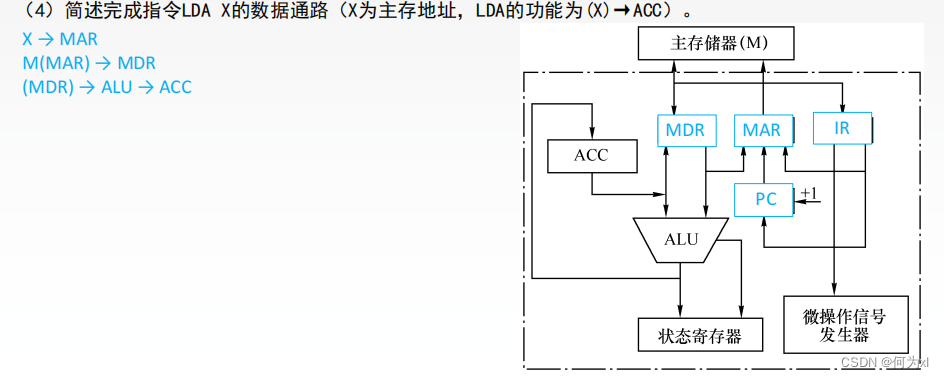

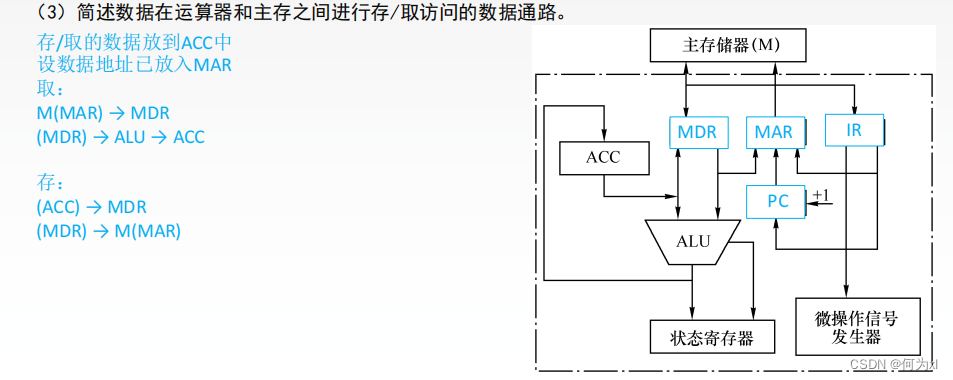

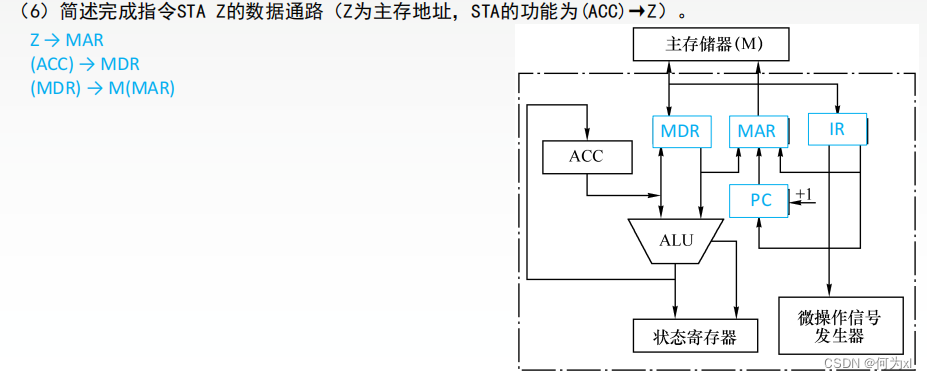

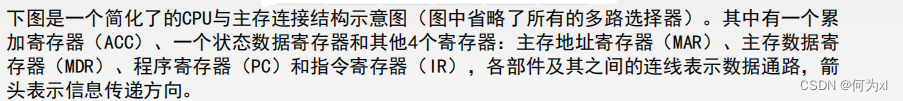

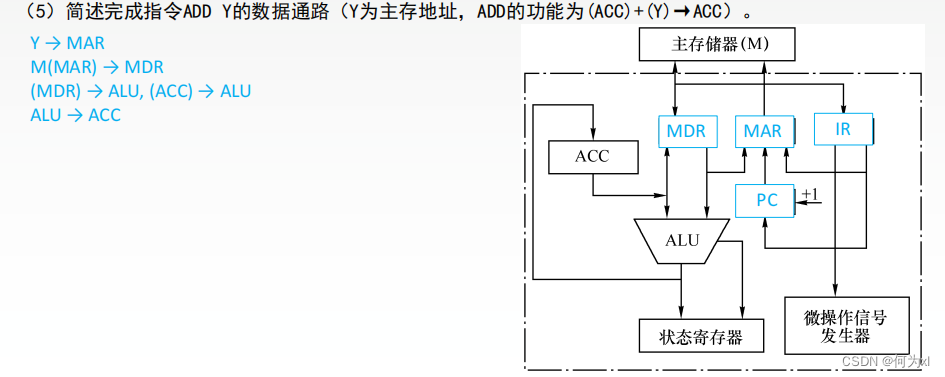

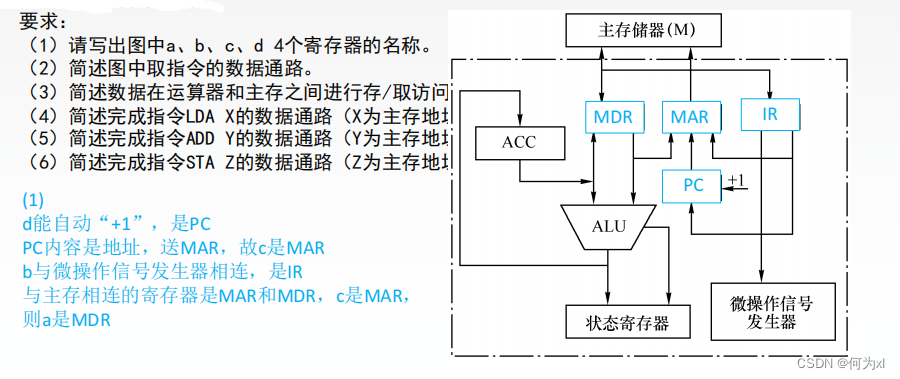

专用数据通路方式-例题

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
