一、实验目的
使用DS18B20(ok) 测试当前环境的温湿度。显示正常。
测试3色led灯。
二、实验材料
2.1、DS18B20的手册
https://wenku.baidu.com/view/df6db6a327d3240c8447efda.html
2.2、硬件
1)树莓派3b+ 主板 1块
2)扩展板 1块
3)数据线 若干
4)DS18B20及3色LED板一个
三、硬件连接
3.1、连接方法

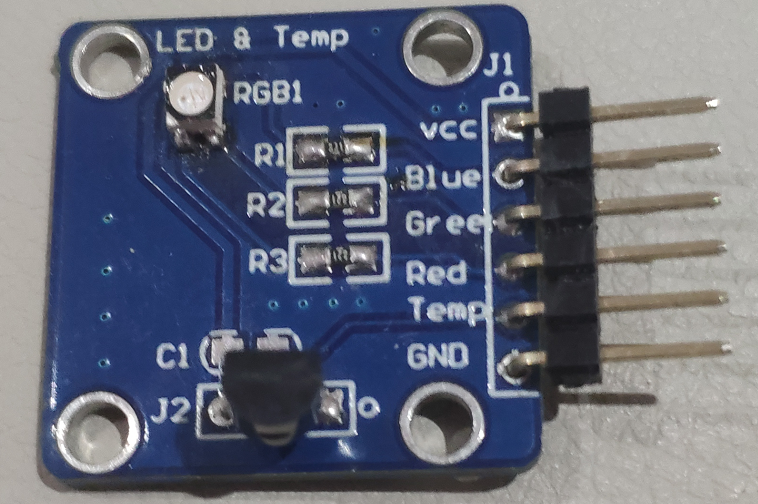

DS18B20及led灯
3.2、树莓派扩展板图
注释含义：
1)序号，1，2，3，4.。。。。。,是对应J1的引脚序号，用这个序号可以在树莓派4上使用。
2)注释：每一个引脚对应的功能含义。
3)插针是每5个一组，横着联通，含义相同。
3.3、线路连接方法
1) DS18B20及3色LED板的VCC(电源+)连接到扩展的5V(1脚)上。
2) DS18B20及3色LED板的GND(电源-)连接到扩展的GND(6脚)上。
3) DS18B20及3色LED板的Temp(信号线)连接到扩展的GPIO7(7脚)上。
四、电路及器件分析
五、软件代码分析
5.1、软件配置

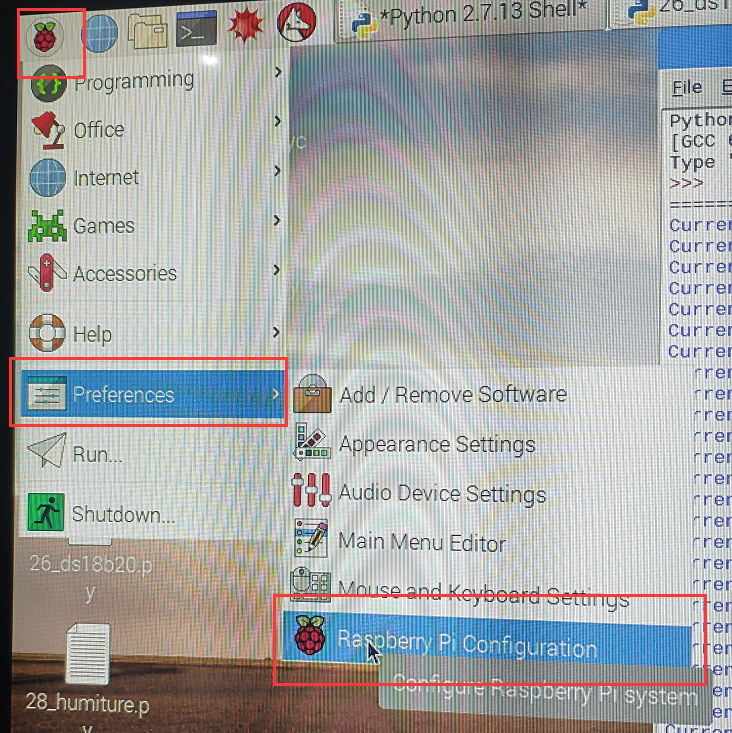

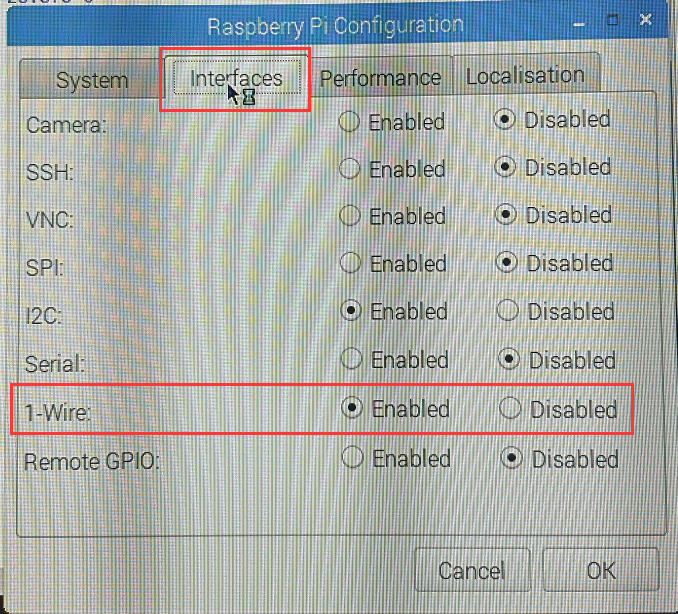

打开1线制总线开关
5.2、python 代码
暂无

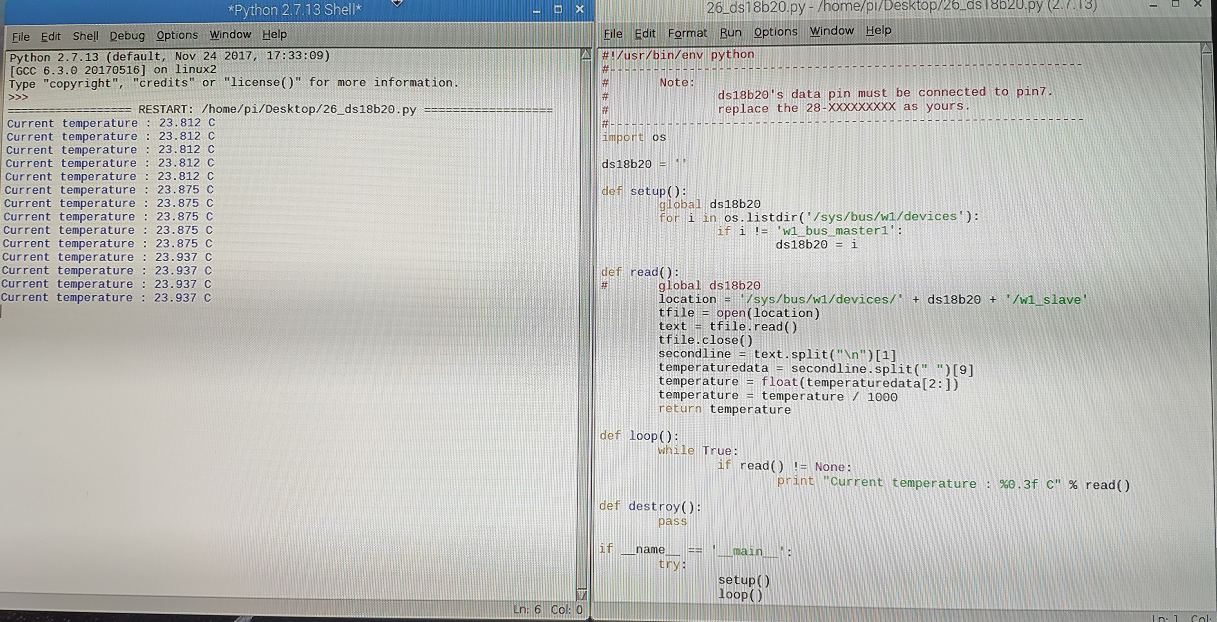

5.3、效果：
