51单片机 定时器

本章博客介绍51单片机定时器功能

1.定时器介绍：51单片机的定时器属于单片机的内部资源，其电路的连接和运转均在单片机内部完成

2.定时器作用： （1）用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作 （2）替代长时间的Delay，提高CPU的运行效率和处理速度

3.STC89C52定时器资源

定时器个数：3个（T0、T1、T2），T0和T1与传统的51单片机兼容，T2是此型号单片机增加的资源

注意：定时器的资源和单片机的型号是关联在一起的，不同的型号可能会有不同的定时器个数和操作方式，但一般来说，T0和T1的操作方式是所有51单片机所共有的

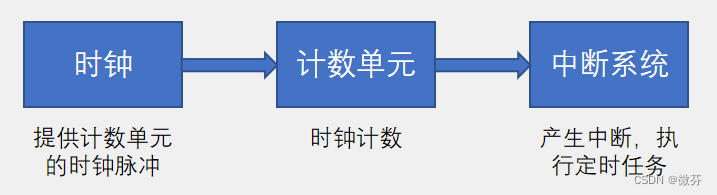

4.定时器框图

定时器在单片机内部就像一个小闹钟一样，根据时钟的输出信号，每隔“一秒”，计数单元的数值就增加一，当计数单元数值增加到“设定的闹钟提醒时间”时，计数单元就会向中断系统发出中断申请，产生“响铃提醒”，使程序跳转到中断服务函数中执行

 5.定时器工作模式

STC89C52的T0和T1均有四种工作模式：

 模式0：13位定时器/计数器

 模式1：16位定时器/计数器（常用）

 模式2：8位自动重装模式

 模式3：两个8位计数器

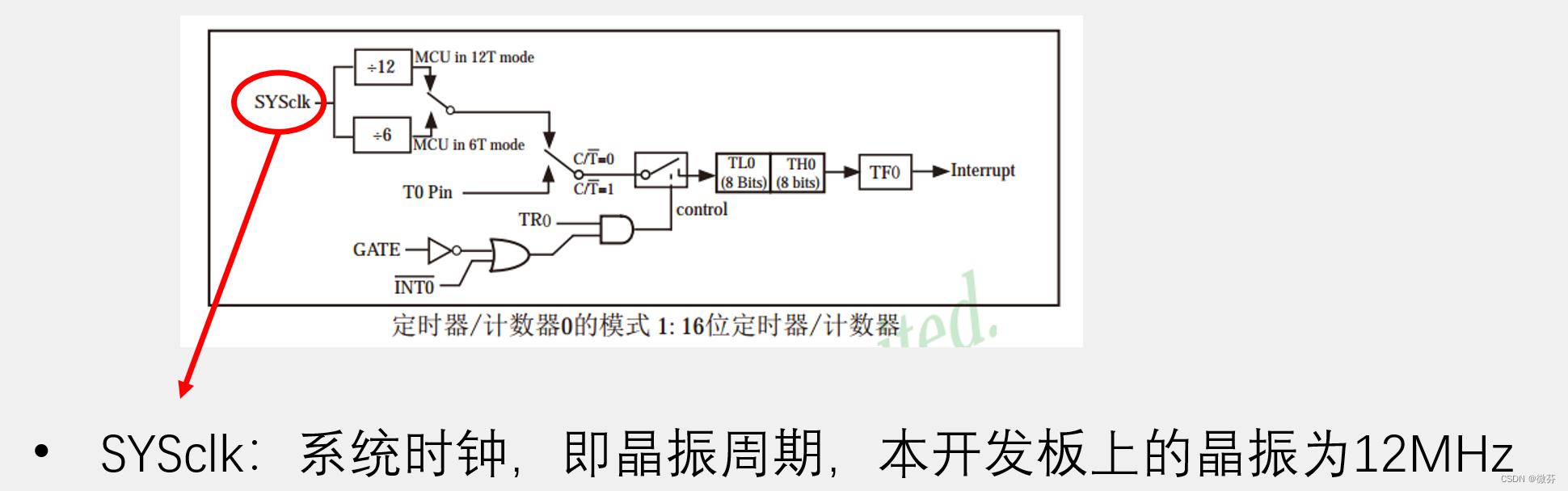

6.定时器时钟

 7.中断系统

中断系统是为使CPU具有对外界紧急事件的实时处理能力而设置的。

注：CPU总是先响应优先级别最高的中断请求

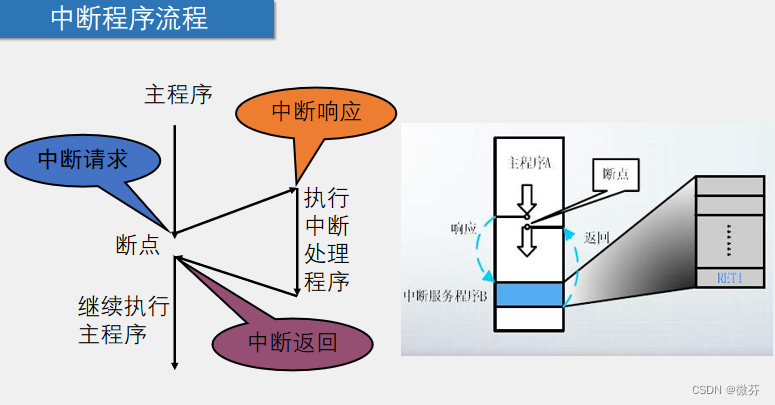

8.中断程序流程

 9.STC89C52中断资源

中断的资源和单片机的型号是关联在一起的，不同的型号可能会有不同的中断资源，例如中断源个数不同、中断优先级个数不同等等

 定时器：定时，计数
