一、I2C隔离产品在系统中的作用 I2C 总线是飞利浦公司开发的一种双线制双向串行总线,主要应用于板内或板间 IC 之间的短距离通信,应用非常广泛。I2C 总线主设备控制串行时钟线(SCL),数据在串行数据线(SDA)上双向传输。I2C 总线 理论上可以增加 112 个通信节点,但是节点数量会增加总线上负载电容,从而限制通信距离和通信速度。实际应用中,需要在通信速度、总线长度和节点数量之间进行权衡。I2C 总线支持四种传输速率:标准模式 (最高 100Kbps)、快速模式(最高 400Kbps)、快速增强模式(最高 1Mbps)和高速模式(最高 3.4Mbps)。荣湃半导体 I2C 隔离器 π220N31/π221N31 支持上述四种通信速率。 如图 1 所示,系统为了达到安全规范要求、避免噪声信号干扰通信、避免损坏敏感器件的目的,需要 采用 I2C 隔离产品把器件之间的地隔离开来,例如荣湃 I2C 隔离产品 π220N31。


图1 I2C 隔离产品在系统中应用示意图

二、荣湃 I2C 隔离器产品介绍

荣湃共有四款 I2C 隔离器产品,隔离耐压分为 3KV 和 5KV 两档,分别对应 SOP8 封装 4mm 爬电距离和WSOP16 封装 8mm 爬电距离。串行时钟线 SCL 分为双向和单向两种。π220N31 和 π220N61 为热销型号, 并且满足 AEC-Q100 规范要求。四款产品具体参数如表 1 所示。

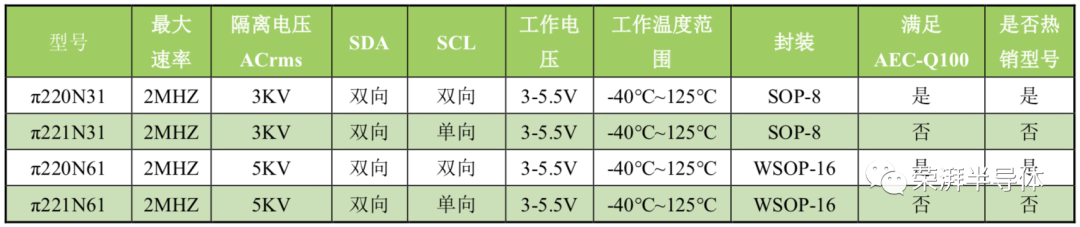

表 1 荣湃 I2C 产品参数列表 荣湃 I2C 隔离器热销产品 π220N31 和 π220N61 的引脚定义及芯片内部框图如图 2 所示,可兼容 SCL单向产品 π221N31 和 π221N61。π220N31 典型应用电路图如图 3 所示。

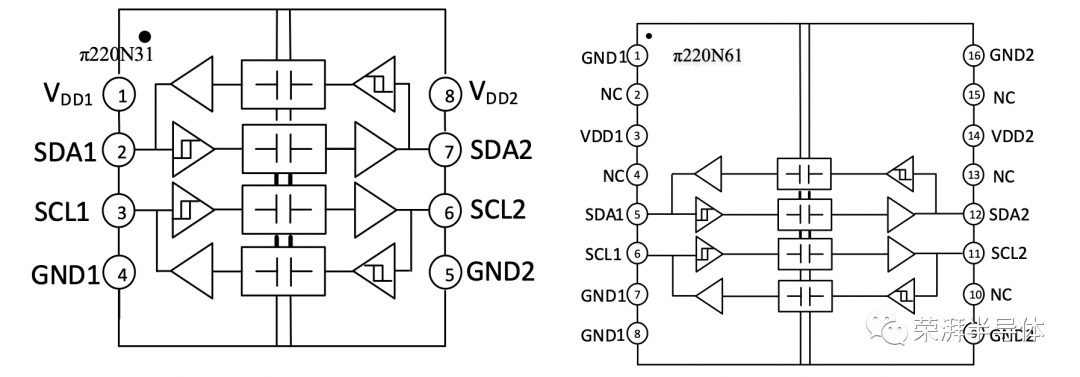

图2 隔离产品引脚定义与功能框图

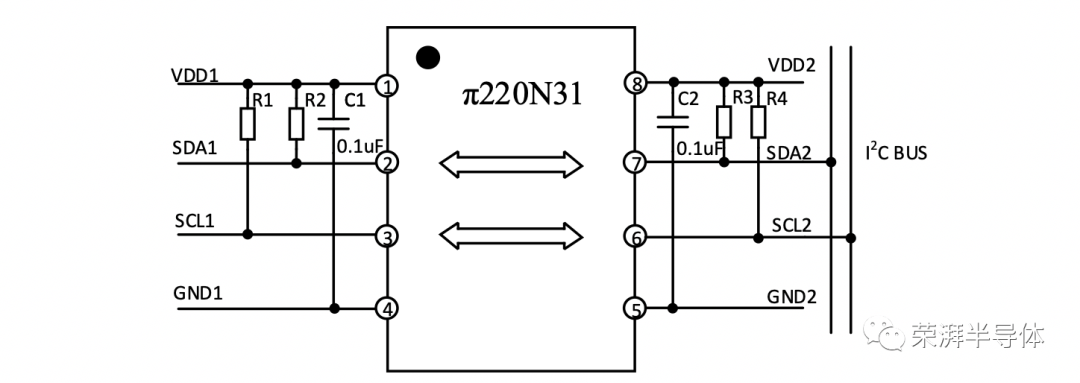

图3 π220N31 典型应用电路图

三、I2C 隔离产品在应用中的注意事项

1、上拉电阻的选择

由于 I2C 接口为开漏输出,因此为了实现系统可靠运行,需要添加上拉电阻,如图 3 中 R1~R4。上拉电阻影响信号上升时间与系统电流。上拉电阻过大会导致信号上升时间过大,导致不能正常通信。上拉电阻过小,会引起系统电流过大,损坏敏感器件。因此,需要根据需要选择合适的上拉电阻。由 于上拉电阻与上升时间相关,不同 I2C 通讯速率规定了最大的上升时间,如表 2 所示。

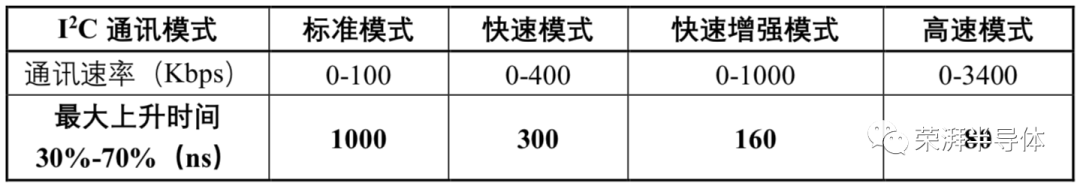

表2 不同 I2C 通讯速率下的最大上升时间

根据确定的通讯速率,并且知道了最大上升时间,就可以计算出合适的上拉电阻。例如隔离系统 采用 3.3V 供电,由于隔离器 1 侧最大能承受 3.5mA 的灌电流,因此上拉电阻的最小值为3.3V/3.5mA=0.94K 欧。同时,如果工作在快速模式,则上升时间不能超过 300ns。由于Tr(30%-70%)=0.85RC,负载电容 C 假定为隔离器允许的最大负载 40PF,因此可以计算得出上拉电阻的 最大值 R=8.8K 欧。因此,合适的上拉电阻在 0.94K 欧至 8.8K 欧之间,可选择 4.7K 欧。

2、I2C 隔离器输入输出电压

荣湃 I2C 隔离器的输入输出电平和其他美国厂家的 I2C 隔离产品一样,并非是标准的 TTL 或者CMOS 电平。如表 3 所示。

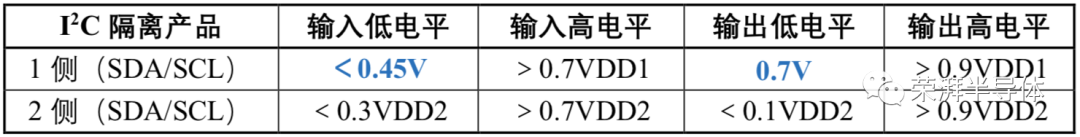

表3 I2C 隔离器输入输出电压 从上表可知,I2C 隔离产品的 2 侧是标准的 CMOS 电平逻辑。但是 1 侧的电平逻辑有两个需要关注的 地方,隔离器 1 侧的输入低电平需要小于 0.45V(标准 CMOS 应为小于 0.3VDD,标准 TTL 应为小于 0.8V), 输出低电平为 0.7V 左右(标准 CMOS 应为小于 0.1VDD,标准 TTL 应为小于 0.4V)。 这样设计的原因是为了防止系统互锁为低电平。如图 4 所示,当 1 侧输入低电平,通过隔离器隔离后,2 侧跟随 1 侧输出低电平。由于 I2C 隔离器是双向的,因此隔离器的 1 侧也会输出低电平。当隔离器 1 侧外 部器件输入隔离器的信号变为高电平时,但隔离器 1 侧内部也会输出低电平 L’做为隔离器输入,如果 L’也是 标准的 TTL 或者 CMOS,被隔离芯片的输入识别为低电平,则外部器件输入的高电平无效,整个系统会锁 定在低电平状态。

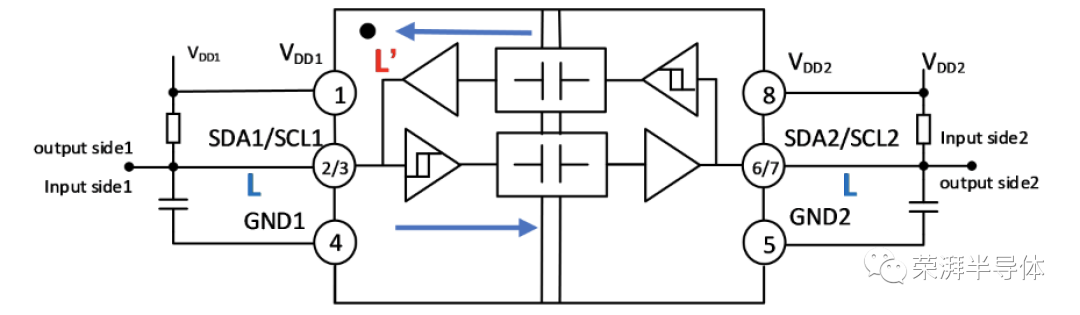

图 4 I2C 隔离器信号传输示意图 为了解决上述系统互锁为低电平的问题,隔离器 1 侧输出的低电平 L’需要被芯片内部识别为高电平, 才能不干扰外部通信。因此隔离器 1 侧输出低电平 L’需要大于 1 侧输入阈值(阈值典型值为 0.58V,因此要 求输入电压小于 0.45V)。同时隔离器 1 侧输出需要被外部器件(如 MCU,ADC 等)识别为低电平(CMOS为小于 0.3VDD,TTL 为小于 0.8V)。因此 1 侧输出低电压 0.58V

四、荣湃 I2C 隔离产品优势及在系统中的应用

荣湃 I2C 隔离产品 π220N31/π221N31 是基于荣湃半导体专利的智能分压技术(iDivider 技术)设计而成。该技术具有功耗低、延时短、速率高以及 EMC 性能好等优点。荣湃 I2C 隔离产品广泛应用于以太网供电(POE) 系统、电池管理系统(BMS)以及-48V 分布式电源系统等领域。本文以电动摩托车 BMS 中 I2C 隔离产品的应用举例说明。 电动摩托车中的电池主要有两种,铅酸电池和锂电池。锂电池相比于铅酸电池在环境保护、续航能力 以及电池寿命等方面均具有很大的优势。因此国家大力推广锂电池的应用。但是锂电池由于在过温、过压 和过流等情况下,容易失效甚至爆炸,因此锂电池在应用中的管理显得尤为重要。电动摩托车电池的额定电压大部分为 48V、60V 或 72V。 采用 20 串锂电池组成 72V 额定电压的 BMS 系统如图 5 所示,荣湃 I2C 隔离产品 π220N31 用于级联 AFE 芯片和 MCU 之间的隔离。由于在 BMS 系统里,希望尽可能地把能量传递给负载,因此对芯片的功 耗要求比较严格,荣湃半导体 I2C 隔离产品 π220N31 以其低功耗性能,特别适合 BMS 系统中的应用。

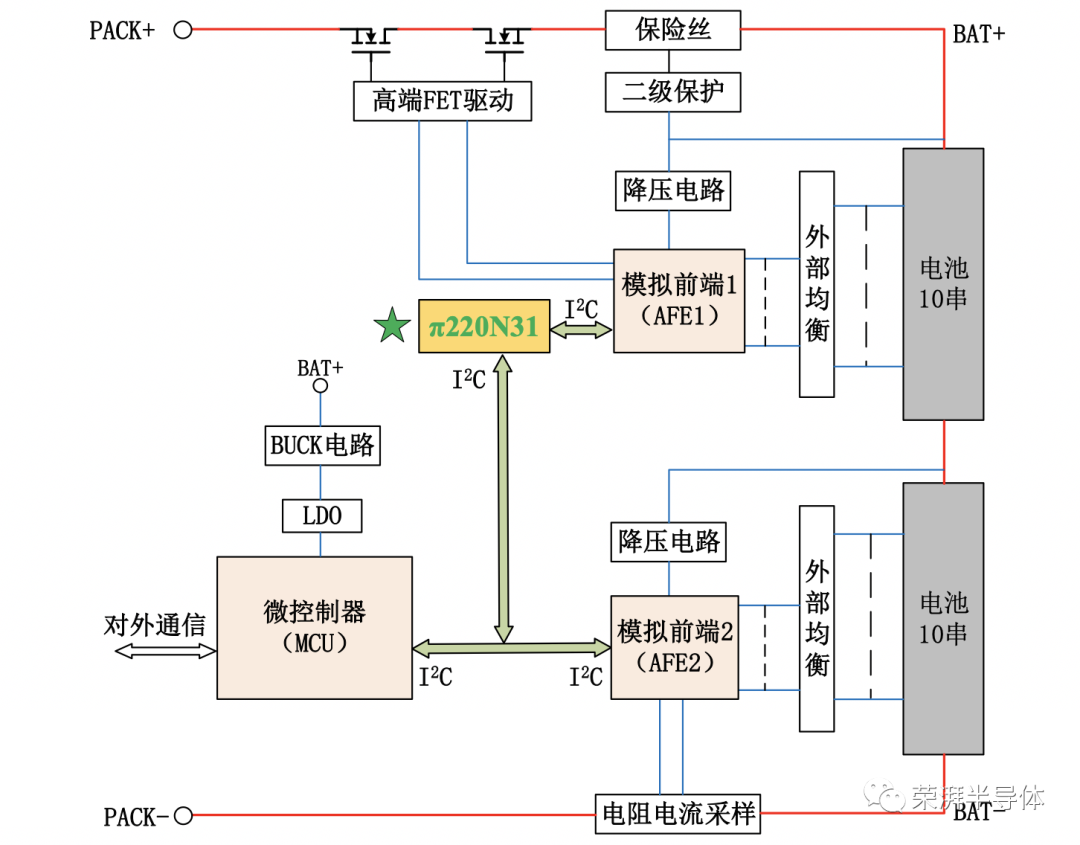

图5 额定电压为72V的BMS 系统

五、小结

I2C 总线是一种两线制双向串行总线,特别适合板间或板内 IC 之间的通讯。为了满足系统安全规 范要求、避免噪声信号干扰通信和避免损坏敏感器件,需要在系统里加入 I2C 隔离器件进行隔离。荣湃 I2C 隔离产品 π220N31/π221N31 是基于荣湃半导体专利的智能分压技术(iDivider 技术)设计而成。该技 术具有功耗低、延时短、速率高以及 EMC 性能好等优点,已广泛应用于以太网供电(POE)系统、电池 管理系统(BMS)以及-48V 分布式电源系统等领域。
