PLC故障包括软件故障和硬件故障。软件故障通常会报警，硬件故障主要包括PLC主机系统故障，IO端口故障，现场控制设备如继电器、阀门、闸板、开关、安全保护、接线盒、线端子、传感器、电源、信号等的故障。
如何进行故障分析找到故障的部位和原因，我们一起来看几个西门子PLC故障的例子：
一 、PLC软故障示例
示例一：一个已经关闭一段时间的PLC控制系统在通电后不能启动。
故障分析：
起初维修人员认为程序有误，将EPROM卡插入PLC清洗后复制程序，完成后重启故障仍然存在。由于程序不太大，在EPROM上逐个读出程序，检查后与说明书中的说明完全相同。如果副本无效，则视为PLC硬件故障。备份程序由PG调用，并与EPROM上的程序进行比较。结果表明，该语句的指令表是相同的，但程序的存储地址发生了变化。向PLC发送备份程序后，设备运行正常。可以看出，EPROM上的程序也有错误。
故障排除：擦除后重新写入。
二、PLC硬件故障示例

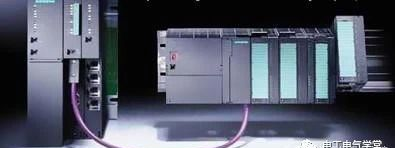

1、示例二：西门子S7-300 PLC，CPU315-2DP使用中突然停止运行.
故障分析：
首先应检查报警灯、程序和电源。结果检查报警时发现CPU上的bat灯亮。故障原因是没有对蓄电池故障进行故障排除。
故障排除：更换CPU电池，并在程序中处理电池故障。
2、示例三：一天晚上压缩机PLC与主控PLC之间的通讯突然中断，全厂停机。
详细情况：压缩机PLC与主控PLC之间的通讯中断，主控DCS显示压缩机PLC与主控PLC之间的通信中断报警。压缩机控制室的电机信号在主控合成DCS上显示红色。由于通讯中断，压缩机控制室的一些重要联锁不能送至主控，全厂停机。
故障分析：
从理论上讲，造成压缩机PLC与主控PLC通信中断的原因主要有两个：一是软件不同步；二是cp525卡、CPU卡等硬件故障。
首先应该检查软件。主控PLC同步运行后，数据字dw13的第14位被迫通信沟通仍未建立。因此推断不是主控PLC的异步引起的。然后在压缩机PLC上进行同步操作，强制通信数据字mw10的第14位，建立结果通信。由此确定压缩机的PLC与主控PLC之间的通信中断是由异步压缩机程序引起的。异步程序是由外部电磁干扰引起的。
故障排除：为避免此类故障，应加强对室内电磁信号的屏蔽，禁止使用手机等通讯工具。
3、示例四：西门子PLC(S7-300)SF灯报警。
故障检查：SF灯报警表示输入点故障。
故障排除：检查各输入点的工作状态。检查发现现场一台温度变送器无输入信号，处理后故障消失。
4、示例五：PLC输入点外部未连接(即使输入端子上的连接线断开，效果相同)，但输入点已实际连接，相应的输入指示灯始终亮。
故障分析：判断端子相邻端子已连接，PLC输入端子之间有铁屑，导致输入点连接，或输入点已损坏。
故障排除：断开PLC各输入端子接线，发现输入端子排上有大量铁屑，将端子上的铁屑吹干净，恢复接线，故障排除。
5、示例六：控制系统PLC数字输入卡SF灯变红。
故障分析：
卡电源再次接通后，故障仍存在；PLC主机重新启动后，故障指示器仍为红色。因此，对该卡接收到的现场信号逐一检查后，发现单回信号开关异常。用万用表测量，发现回路电阻无穷大，说明回路开关坏，由数字输入卡检测。
故障排除：更换备件后故障指示灯熄灭。
6、示例七：造粒机PLC控制系统模拟量输入卡接收到的现场信号显示无穷大
故障分析：可能是现场压力变送器与接线盒连接的通讯电缆有故障，故更换通讯电缆，但现象不变。对整个电路进行仔细检查，发现有三个容易出现故障的地方，但压力变送器、通讯电缆、卡、通讯电缆都没有问题。打开卡件才发现里面有一个小的集成块被烧掉了。
故障排除：更换卡。
7、两个PLC热备控制器中只有一个可以运行，另一个始终停止。
故障分析：
整个控制柜断电、通电后，两台PLC主机同时启动，但只有一台PLC主机运行。查询相关数据后发现系统功能块OB70和OB72是冗余故障的原因。如果不插入这两个功能块，系统冗余将丢失，即只有一个CPU可以工作。
