监测树莓派供电电压不足的试验 - vcgencmd get_throttled

树莓派用起来还是很方便的，不过因为电源适配器电压不足、额定电流不足、线损、PTC的压降 或者USB接口接触电阻等因素的影响，+5V电源输入电压不足时有发生。 当+5V电源输入电压不足时，显示屏的右上角会显示一个黄色的小闪电符号作为报警。 +5V电源输入电压不足会引起很多问题，比如运行不稳定，数据丢失，甚至会导致SD卡永久损坏。 使用一个优质的、足功率、足电压的电源适配器是必须的。但即使我们使用官方电源适配器，偶尔也会因为micro USB口长期反复插拔后，导致接触不良而引起接触电阻过高，使得树莓派+5V输入电压不足。 于是我们需要有能够实时监测树莓派电压不足（Under-voltage）的方法，以便能够在所开发的应用中及时报警，或者采取相应行动。

原理

Raspberry Pi OS 中的命令 vcgencmd get_throttled 会得到一个十六进制数，这个数字反映了和当前系统频率、输入电压等相关的状态信息

$ vcgencmd get_throttled
throttled=0x50005

这个数字转换为二进制后，其中的8位，代表了8个标志的状态，我们重点看其中的两位：

• 这个数字的第 0 位为 1 的话，表明当前发生了输入电压不足的情况；
• 这个数字的第 16 位为 1 的话，表明启动之后曾经发生过输入电压不足的情况；

那我们只要实时检测这两个标志位，就可以监测到树莓派输入电压不足的情况。

Python 的 vcgencmd

幸运的是，python的第三方库中，有现成的库可以用来访问上面的标志位，它就是 vcgencmd 库。

安装 vcgencmd 库

sudo pip3 install vcgencmd -i https://mirrors.aliyun.com/pypi/simple/

安装后，在python中尝试导入 vcgencmd 库，没有报错就对了。

pi@raspberrypi:~ $ python3
Python 3.7.3 (default, Jul 25 2020, 13:03:44)
[GCC 8.3.0] on linux
Type "help", "copyright", "credits" or "license" for more information.
>>> from vcgencmd import Vcgencmd

代码

因为实现起来比较简单，直接上代码了：（可按需要根据如下代码调整优化后，用于实现自己的需求）

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
# cython: language_level=3

#Flag Bits
UNDERVOLTED         = '0'
CAPPED              = '1'
THROTTLED           = '2'
SOFT_TEMPLIMIT      = '3'
HAS_UNDERVOLTED     = '16'
HAS_CAPPED          = '17'
HAS_THROTTLED       = '18'
HAS_SOFT_TEMPLIMIT  = '19'

from vcgencmd import Vcgencmd
from colorama import init
from colorama import Fore, Back, Style
import time

init(autoreset=True)

vcgm = Vcgencmd()

def print_log(flag, info):
    if flag:
        print(Fore.RED + Style.BRIGHT + info, end = '  ')
    else:
        print(Fore.GREEN + Style.DIM + info, end = '  ')

while True:

    print('[{}] '.format(time.strftime('%M:%S')), end = '')

    output = vcgm.get_throttled()

    flag = output['breakdown'][UNDERVOLTED]
    print_log(flag, 'UNDERVOLTED')

    flag = output['breakdown'][CAPPED]
    print_log(flag, 'CAPPED')

    flag = output['breakdown'][THROTTLED]
    print_log(flag, 'THROTTLED')

    flag = output['breakdown'][SOFT_TEMPLIMIT]
    print_log(flag, 'SOFT_TEMPLIMIT')

    flag = output['breakdown'][HAS_UNDERVOLTED]
    print_log(flag, 'HAS_UNDERVOLTED')

    flag = output['breakdown'][HAS_CAPPED]
    print_log(flag, 'HAS_CAPPED')

    flag = output['breakdown'][HAS_THROTTLED]
    print_log(flag, 'HAS_THROTTLED')

    flag = output['breakdown'][HAS_SOFT_TEMPLIMIT]
    print_log(flag, 'HAS_SOFT_TEMPLIMIT')

    print()
    time.sleep(1)

#EOF

测试

测试环境： 树莓派 3B + Raspbian Buster

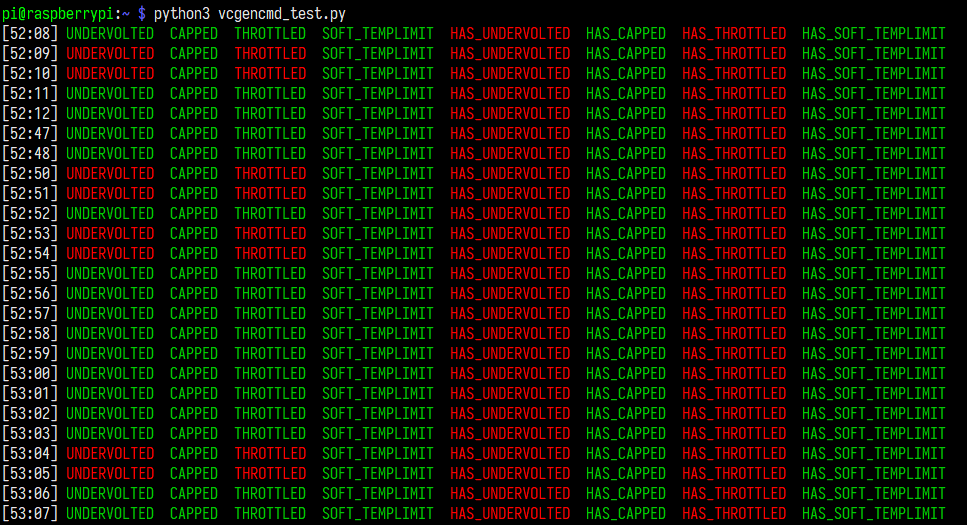

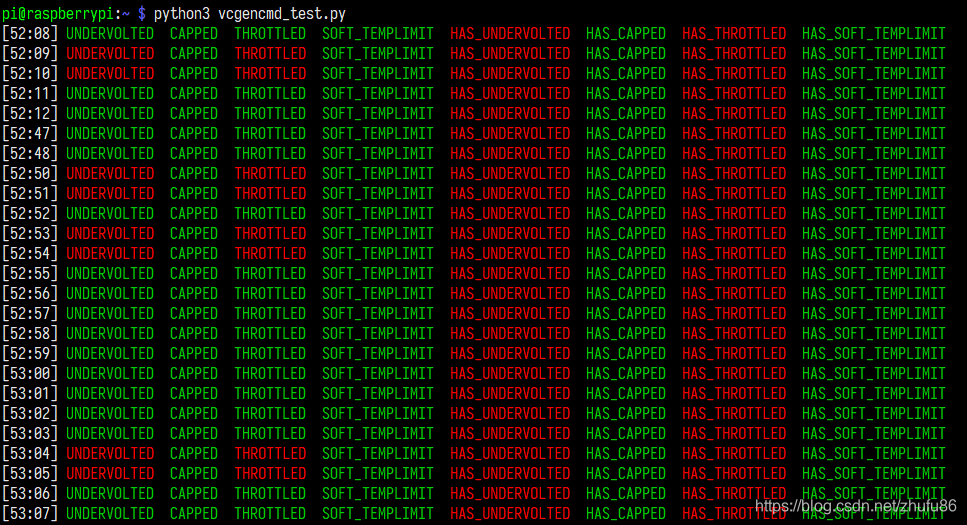

在我的一个micro USB电源插座接触不良的树莓派3B上运行上面的脚本，得到如下结果：

其中，红色信息表明检测到相关标志位为1的情况。可以看到，红色的 UNDERVOLTED 说明输入电压过低了，红色的 THROTTLED 表明系统工作频率被强制降低了，而红色的 HAS_UNDERVOLTED 说明曾经检测到电压过低的情况，红色的 HAS_THROTTLED 说明曾经被降频。

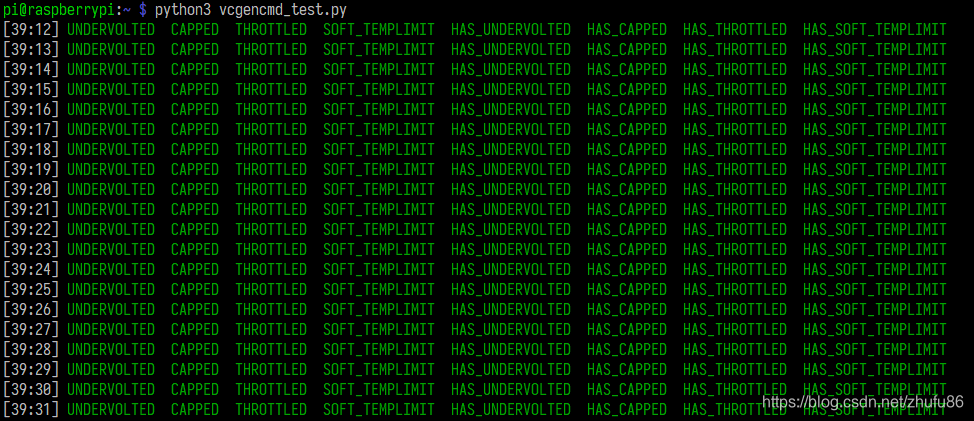

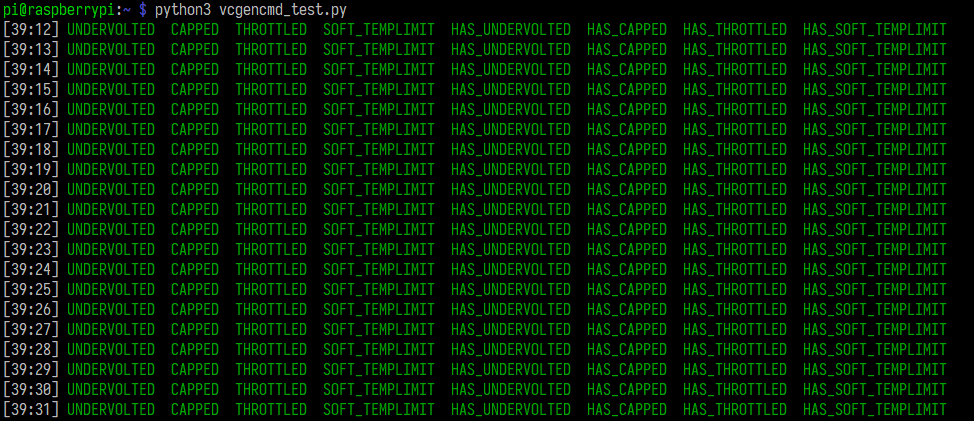

于是我将 5.2V2.5A 电源直接跳过micro USB接口接到了40-pin插针的 第2脚 和 第6脚，然后测试，结果如下：

没有红色信息了，说明并没有检测到异常。 试验结束。
