三菱Q系列PLC（内置以太网）与IFIX驱动IGS通讯测试 - TCPIP或UDP

  • Q-PLC端配置：

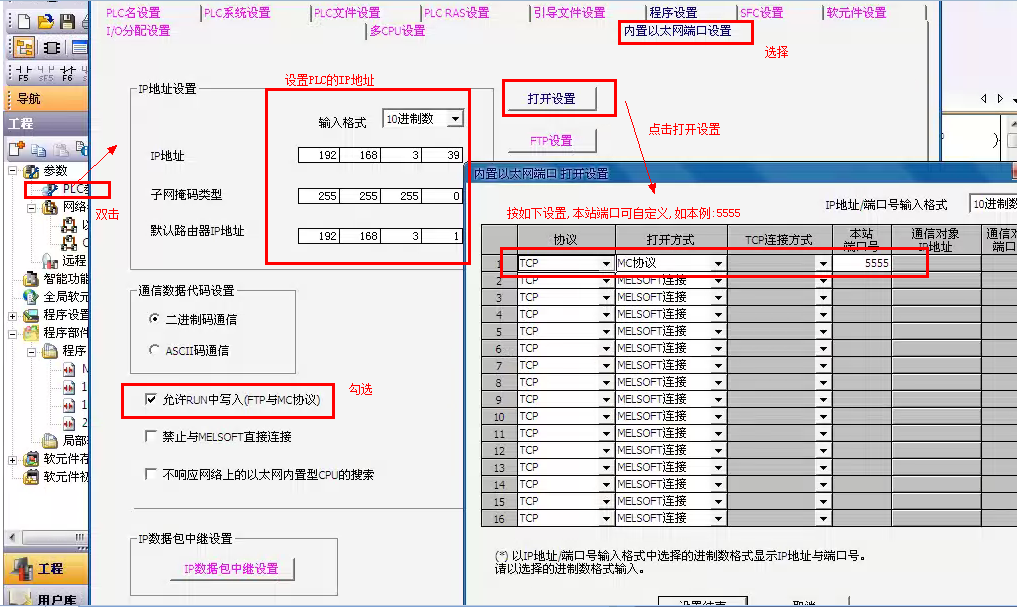

如图所示步骤，配置下载后需对PLC进行断电\上电操作才会生效

TCP

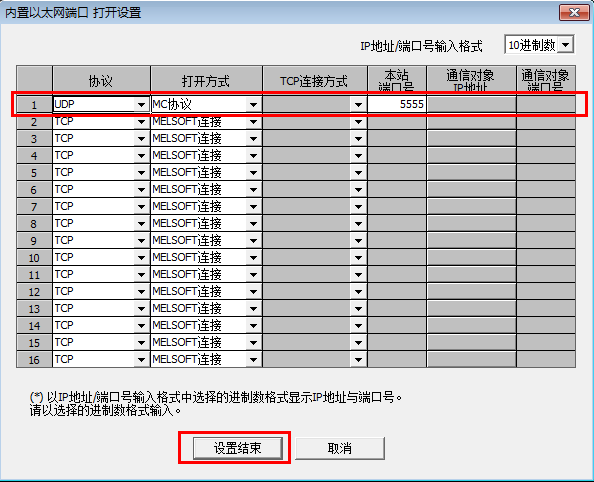

UDP

  • iFIX驱动IGS端配置：

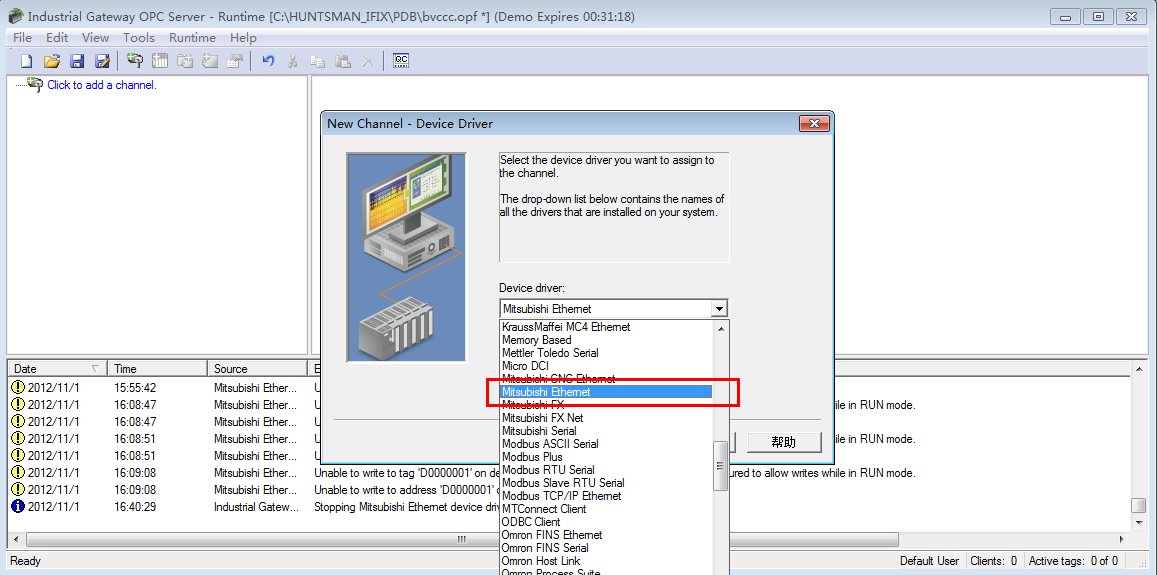

通道配置：选择三菱以太网协议

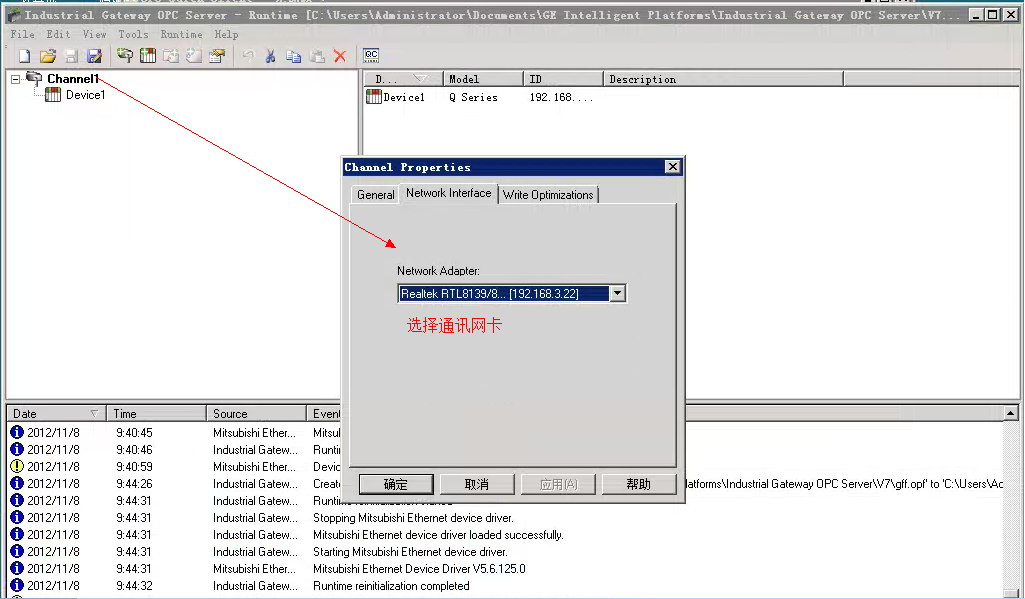

计算机多网卡时，则选择对应通讯的网卡

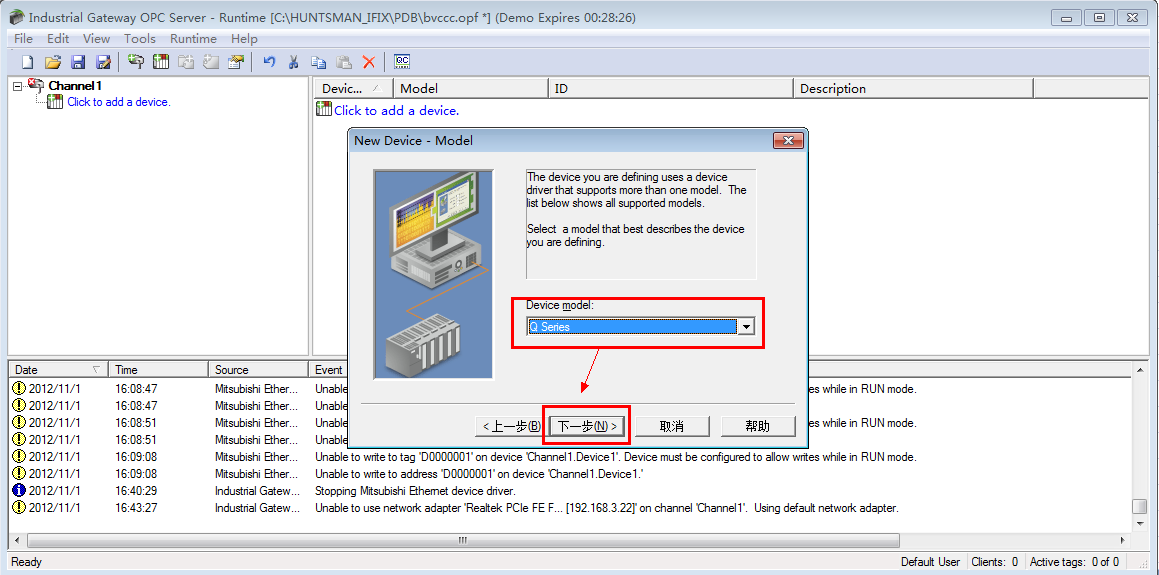

设备配置：选择PLC系列 - Q Series

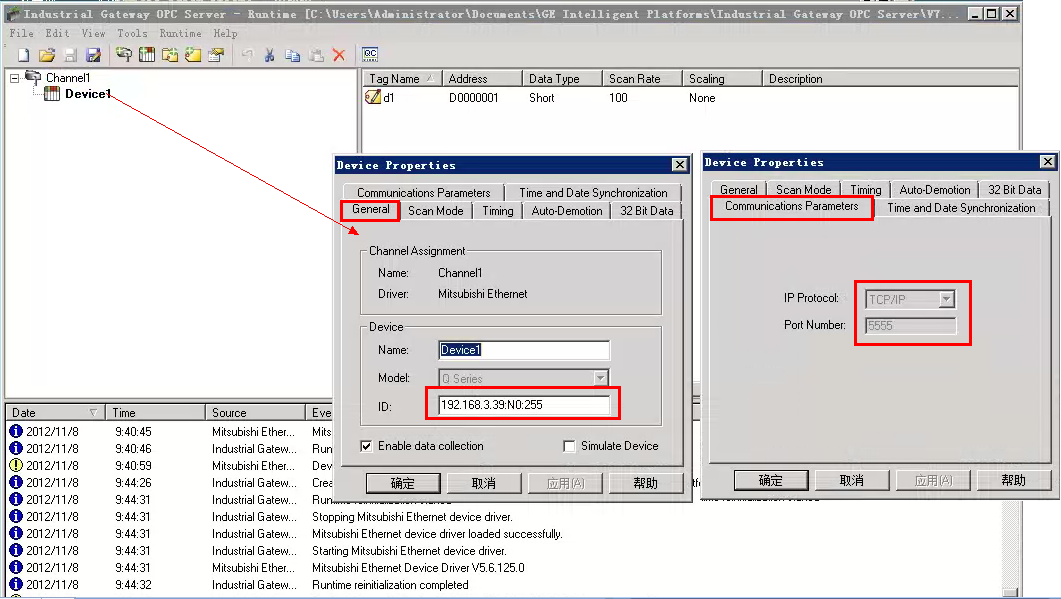

配置对应的PLC：IP地址、站号、PC号、以及对应的协议与端口

TCP

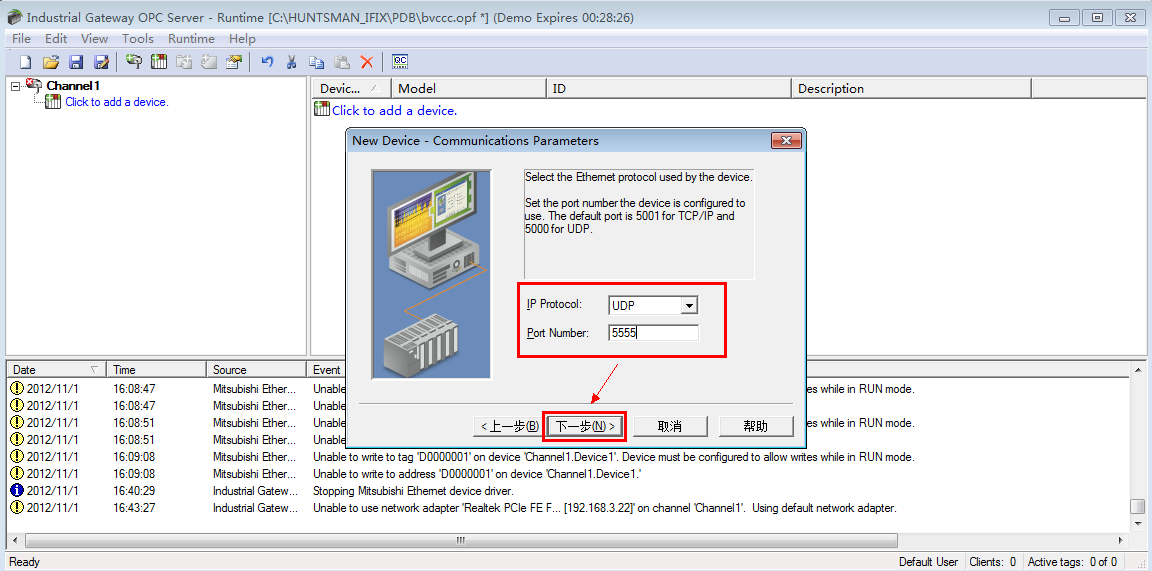

UDP
