MyBatis 流程梳理

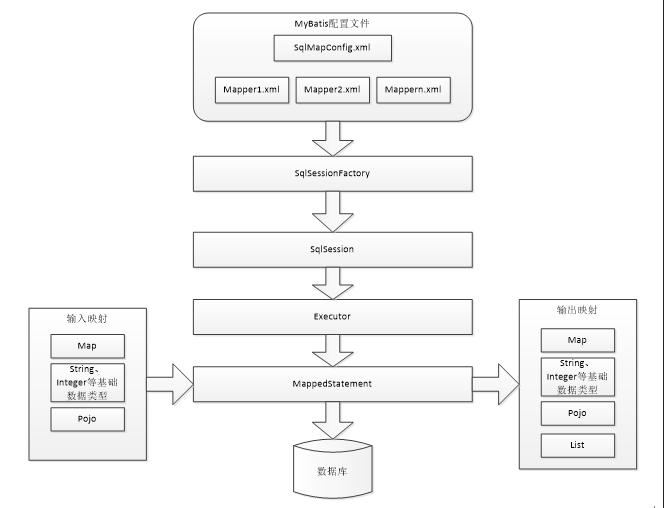

MyBatis 原理图：

SqlSession：MyBatis最核心的就是创建一个SqlSession对象去获取要我们要操作的mapper并执行CRUD操作，SqlSession对象就好比是JDBC中的Connection对象，它是线程不安全的，每次使用都需要开启一个新的SqlSession对象，使用完毕正常关闭。但是SqlSession是一个接口，那我们如何去创建SqlSession对象呢？

SqlSessionFactory：该对象中有一个openSession()方法用来返回SqlSession对象，但是SqlSessionFactory也是一个接口，我们不能直接去通过new创建该接口的对象，那要如何获取SqlSessionFactory的对象呢?

SqlSessionFactoryBuilder：MyBatis用来构建SqlSessionFactory对象的建造类，通过SqlSessionFactory build(Reader reader)构造器去创建对象，需要给它传入一个输入流对象，读取MyBatis配置文件。
至此，MyBatis通过读取MyBatis-config.xml核心配置文件成功创建SqlSession对象，官方建议我们封装一个工具类来获取SqlSession对象，代码如下：

import org.apache.ibatis.io.Resources;
import org.apache.ibatis.session.SqlSession;
import org.apache.ibatis.session.SqlSessionFactory;
import org.apache.ibatis.session.SqlSessionFactoryBuilder;

import java.io.IOException;
import java.io.InputStream;

public class MybaitsUtils {

    static SqlSessionFactory sqlSessionFactory;

    static {
        try {
            String resource = "mybatis-config.xml";
            InputStream  inputStream = Resources.getResourceAsStream(resource);
            sqlSessionFactory = new SqlSessionFactoryBuilder().build(inputStream);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }


    public static SqlSession getSqlSession(){
       return sqlSessionFactory.openSession();
    }

}

从SqlSessionFactoryBuilder().build(inputStream)方法点进去可以看到，这里用了一个XMLConfigBuilder类去解析MyBatis核心配置文件。

XMLConfigBuilder parser = new XMLConfigBuilder(inputStream, environment, properties);
return build(parser.parse());

Executor（执行器）：SqlSession本身并不能直接操作数据库，这时就需要Executor来完成，负责SQL语句的生成和查询缓存的维护，该接口有两个实现类：
缓存执行器与基本执行器（下图一个是源文件一个是字节码文件）

MappedStatement（映射语句）：封装执行语句时的信息，如SQL、输入参数，输出结果。

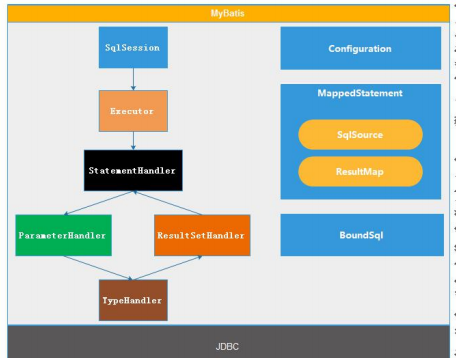

更加底层的执行流程图：

StatementHandler：语句处理器，封装了JDBC的DML、DQL操作、参数设置
ParameterHandler：参数处理器，把用户传入参数装换为JDBC需要的参数值
ResultSetHandler：结果集处理器，把结果集中的数据封装到List集合
TypeHandler：类型转换器，负责把Java中类型和JDBC类型相互转换
Configuration：MyBatis全局配置对象，封装了所有的配置信息
SqlSource：SQL源，根据用户传入的参数生成SQL语句，并封装到BoundSql中
BoundSql：SQL绑定，封装SQL语句和对应的参数信息

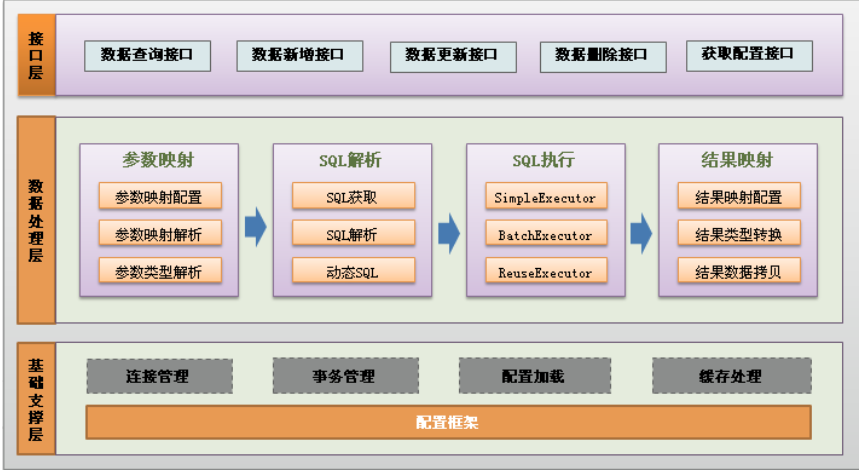

再搭配MyBatis架构图，来加深对MyBatis的理解：
