Android中的Drawable（三）

文章收藏的好句子：一个人也许无法改变外界，但可以改变自己。

1、TransitionDrawable

2、InsetDrawable

3、ScaleDrawable

1、TransitionDrawable

我们基于Android中的Drawable（二）这篇文章再继续分析其他常用的 Drawable；TransitionDrawable 在 xml 文件中对应的标签是 transition，它实现的是2个 Drawable 之间的淡入淡出效果，为了更好的理解它，我们也先写一个 demo；

（1）在 drawable 文件夹下新建一个 my_transition.xml 文件；

<?xml version="1.0" encoding="utf-8"?>
<transition xmlns:android="http://schemas.android.com/apk/res/android" >
    <item android:drawable="@drawable/img_3"/>
    <item android:drawable="@drawable/img_4"/>
</transition>

现在 img_3 的图片如下所示；

img_4 的图片如下所示；

（2）Activity 的布局文件 activity_transition.xml 如下所示；

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout


    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
   >
    <ImageView
        android:id="@+id/iv"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@drawable/my_transition"/>
    <Button
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@id/iv"
        android:onClick="onClick"
        android:text="按钮"/>
</RelativeLayout>

名称为 TransitionActivity 的 Activity 的处理逻辑如下所示；

public class TransitionActivity extends AppCompatActivity {
    ImageView mIv;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_transition);
        mIv = findViewById(R.id.iv);
    }


    public void onClick(View v) {
        TransitionDrawable transitionDrawable = (TransitionDrawable) mIv.getDrawable();
        transitionDrawable.startTransition(3000);
    }
}

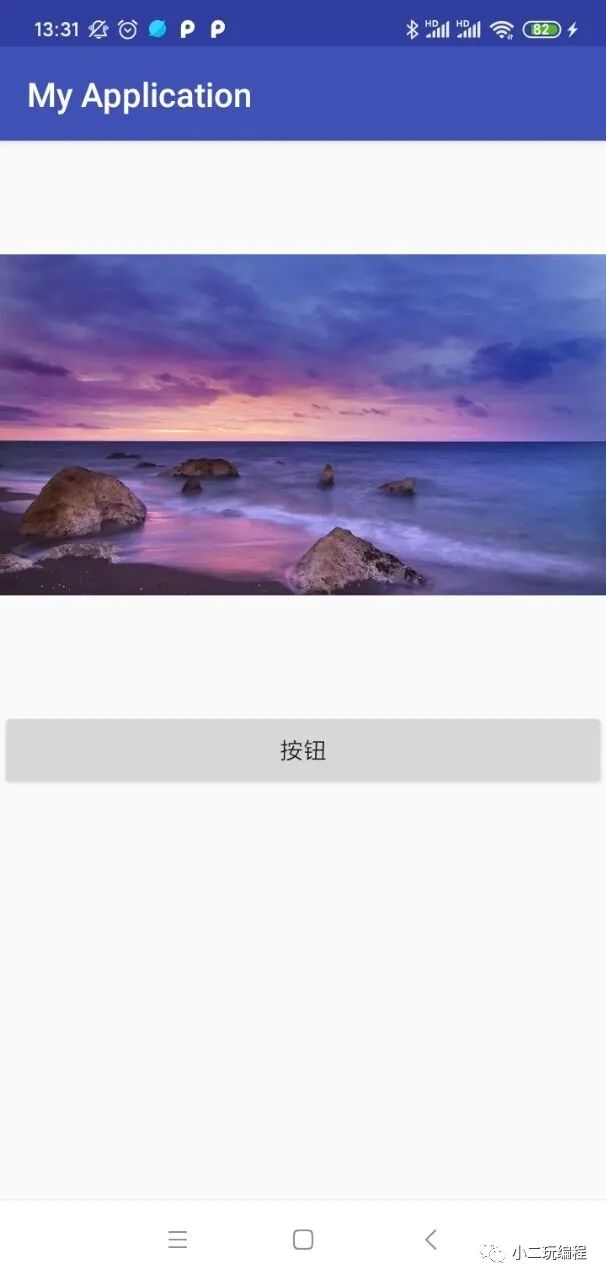

app 一开始运行的效果图如下所示；

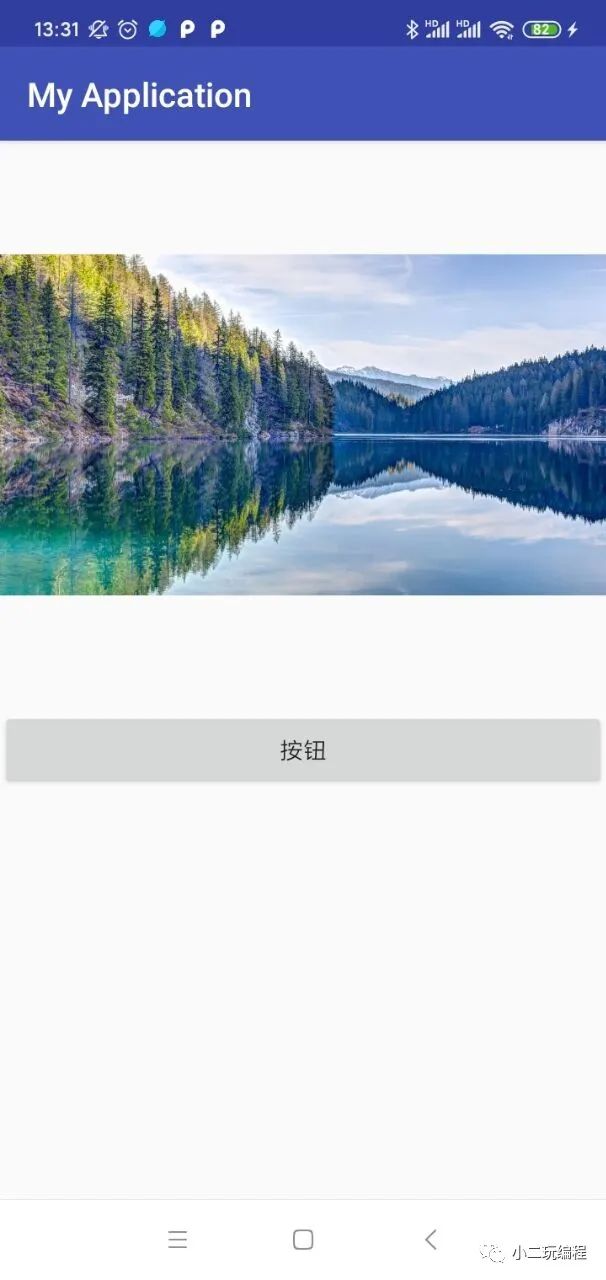

当我们点击 “按钮” 后，3s 后就变成了如下的效果图；

在 my_transition.xml 文件中，transition 标签下的 item 标签其实就是一种 Drawable；一般我们用 TransitionDrawable 作为 ImageView 的前景图，或者用作 View 的背景图，我们可通过 TransitionDrawable 的 startTransition 和 reverseTransition 方法来实现淡入淡出的效果以及它的逆过程。

2、InsetDrawable

InsetDrawable 在 xml 布局文件中对应的标签是 inset；如果要实现一个 View 的背景比 View 本身还要小，可以使用 InsetDrawable 来实现，类似与 Drawable 的 padding 属性；InsetDrawable 还可以实现将其他 Drawable 内嵌到自己当中，并可以在四周留出一定的间距；好，为了更好的理解，我们也写一个 demo ；

（1）在 drawable 文件夹下新建一个 my_inset_drawable.xml 文件；

<?xml version="1.0" encoding="utf-8"?>
<inset xmlns:android="http://schemas.android.com/apk/res/android"
    android:insetBottom="30dp"
    android:drawable="@drawable/img_4"
    android:insetTop="30dp"
    android:insetLeft="30dp"
    android:insetRight="30dp"
    >
</inset>

（2）Activity 的 activity_inset_drawable.xml 文件如下所示；

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.example.a86188.myapplication.InsetDrawableActivity">
    <ImageView
        android:layout_width="match_parent"
        android:src="@drawable/my_inset_drawable"
        android:background="#FF0000"
        android:layout_height="200px" />
</RelativeLayout>

app 的运行结果如下所示；

首先看一下，我们的 ImageView 的区域是红色背景的这一块对不对？ImageView 的前景就是我们看到的图片对不对？很明显，图片距离 ImageView 顶部 30 dp，图片距离 ImageView 底部 30 dp；好，我们对开发中常见的 inset 标签的属性进行说明一下；

android:insetBottom ： View 的背景或者前景在 View 实际区域的底部内边距。

android:insetTop ： View 的背景或者前景在 View 实际区域的顶部内边距。

android:insetRight ： View 的背景或者前景在 View 实际区域的右边内边距。

android:insetLeft ： View 的背景或者前景在 View 实际区域的左边内边距。

3、ScaleDrawable

ScaleDrawable 在 xml 文件中对应于 scale 标签，它可以根据自己的等级将指定的 Drawable 缩放到一定比例，为了更好的理解，我们也先写一个 demo 出来；

（1）在 drawable 文件夹下新建一个 scale_drawable.xml 文件；

<?xml version="1.0" encoding="utf-8"?>
<scale xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/img_3"
    android:scaleGravity="center"
    android:scaleHeight="75%"
    android:scaleWidth="75%">
</scale>

（2）Activity 的布局文件 activity_scale_drawable.xml 如下所示；

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    >
    <ImageView
        android:id="@+id/iv"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:background="@drawable/scale_drawable"
       />
</RelativeLayout>

（3）Activity 的子类 ScaleDrawableActivity 对 ScaleDrawable 进行处理；

public class ScaleDrawableActivity extends AppCompatActivity {
    ImageView iv;
    private ScaleDrawable scaleDrawable;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_scale_drawable);
        iv = (ImageView)findViewById(R.id.iv);
        scaleDrawable = (ScaleDrawable)iv.getBackground();
        scaleDrawable.setLevel(1);
    }
}

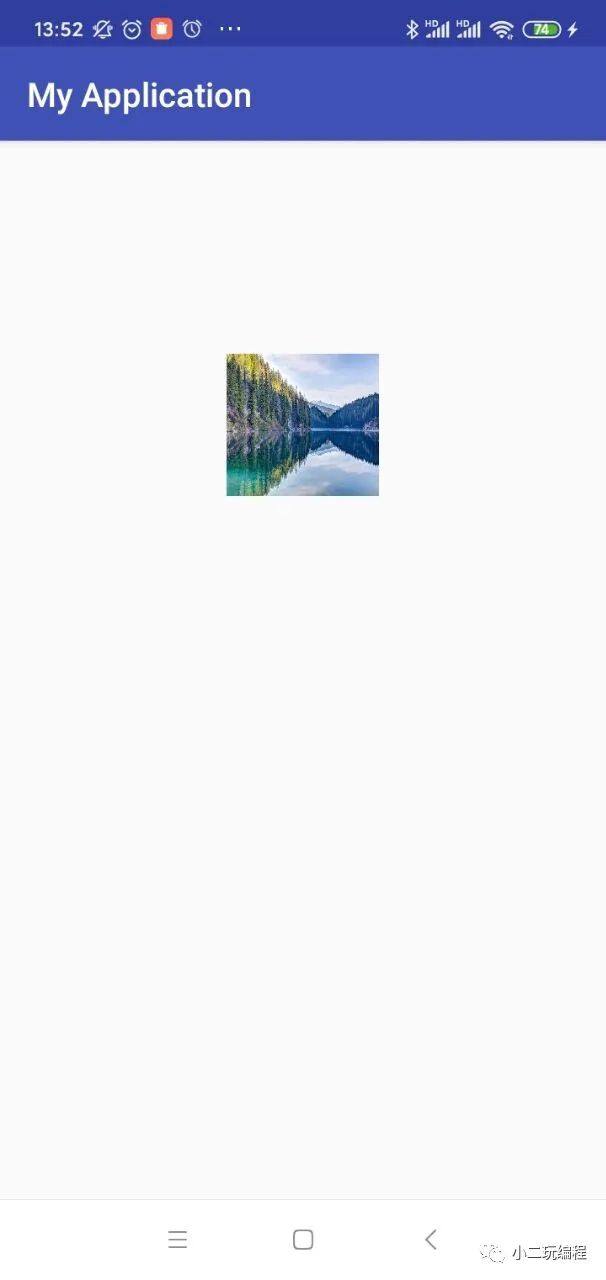

app运行的结果如下所示；

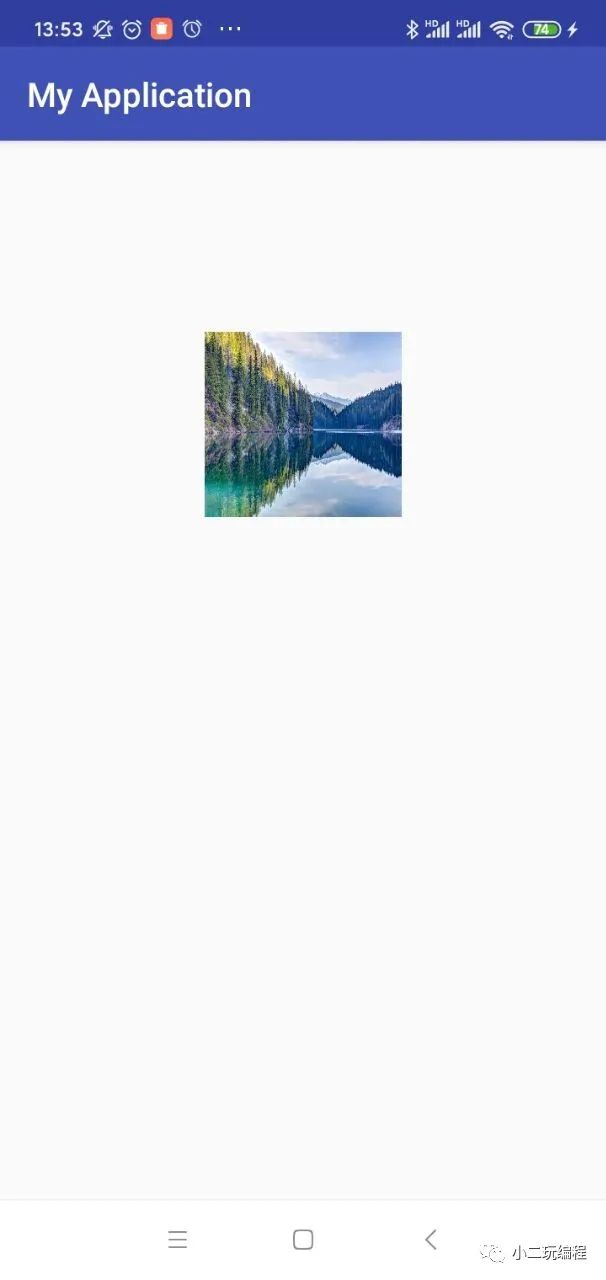

好，我们现在将 ScaleDrawableActivity 中的 scaleDrawable.setLevel(1) 这行代码改为 scaleDrawable.setLevel(1000)，然后再运行一下app，效果图如下所示；

看到没有，图片明显变大了，看 ScaleDrawable 中的 setLevel 方法中的参数，参数的取值范围是1-10000，在取值范围内，参数越大，内部的 Drawable 就看起来越大；ScaleDrawable 的默认等级为 0,那么 ScaleDrawable 将无法显示出来。我们可以将 Drawable 的等级设置为大于10000 的值，比如10050，虽然也能正常工作，但是不推荐这么做，有可能会出现其他的问题。

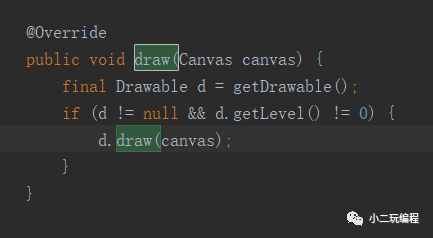

刚刚说了，如果 ScaleDrawable 的为0，那么 ScaleDrawable 就无法显示出来，这是不是真的呢？我们看一下 ScaleDrawable 的 draw(Canvas canvas)方法；

看到了没，当等级不为0的时候才调用 Drawable 的 draw 方法；好，我们再看看 scale 标签的属性；

android:scaleGravity：等同于 shape 的 android:gravity 属性。

android:scaleHeight ：表示 Drawable 的高的缩放比例，值越大，内部 Drawable 的高度显示得越小，例如 android:scaleHeight=70%”,那么显示时 Drawable 的高度只有原来的30%。

android:scaleWidth : 表示 Drawable 的宽的缩放比例，值越大，内部 Drawable 的宽显示得越小，例如 android:scaleWidth=70%”,那么显示时 Drawable 的宽度只有原来的30%。
