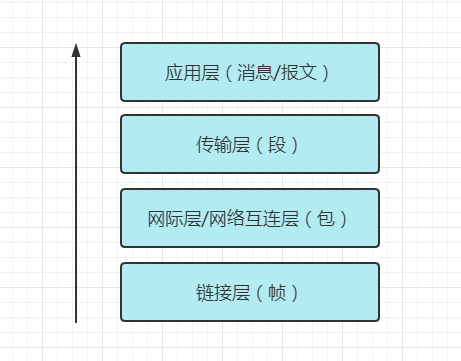

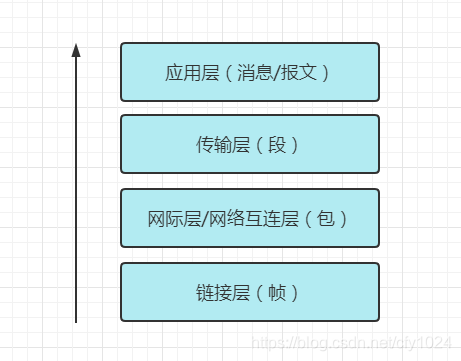

TCP/IP 协议分层（四层）

注：括号内为传输单位
在这里插入图片描述
层层相扣，每一层都需要下层的支撑，也为上层提供着支撑。

负责给以太网、WIFI等底层网络发送原始的数据包，工作在网卡，使用MAC地址标记网络上的设备，所以有时候也会成为MAC层。

IP协议处于这一层，IP地址把大大小小的局域网、广域网组成链接形成一个巨大的网络，在这个网络里找设备，只要把IP地址转成MAC地址即可。

TCP和UDP处于这一层。
TCP ：面向连接的（有状态的）、可靠的、基于字节流的（顺序发、顺序收）。
UDP：不用连接的（无状态的）、不可靠的、基于数据包的（顺序发、乱序收）。

面向具体应用的协议，如：Telnet、SSH、FTP、SMTP、HTTP等。

OSI 网络分层模型（七层）

OSI （Open System Interconnection Reference Model）开放式系统互联通信参考模型

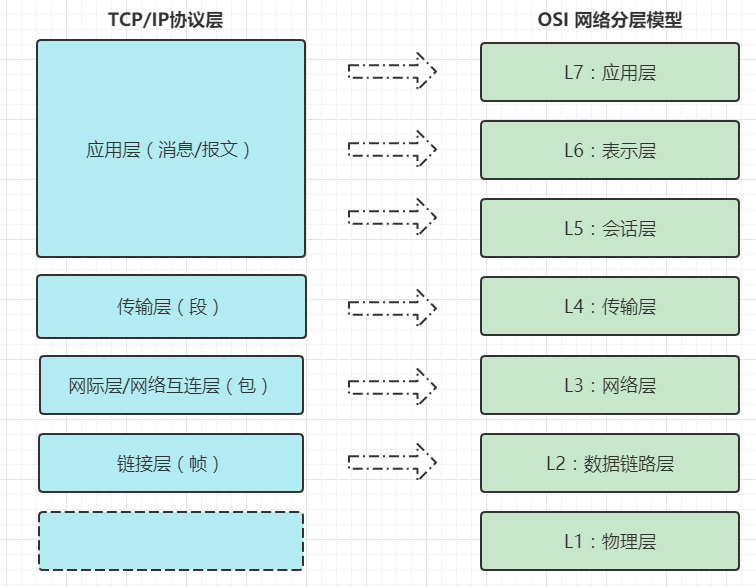

分层情况，以及与TCP/IP协议分层的关系。
在这里插入图片描述

网络的物理形式，如电缆、光纤、网卡、集线器等

等同于TCP/IP中的链路层
二层转发：帧在经过交换机设备时，会检查帧的头部信息，拿到目标mac地址，进行本地转发和广播

等同于TCP/IP中的网际层
三层路由：报文经过有路由功能的设备时，设备分析报文中的头部信息，拿到ip地址，根据网段范围，进行本地转发或者选择下一个网关

等同于TCP/IP中的传输层

维护网络的连接状态，即保持会话和同步；

把数据转换为合适、可理解的语法和语义；

面向具体的应用传输数据。

1、加了层数，四层的时候没有说哪个是一层的，但七层是明确标了的
2、多了物理层，更完善啦
凡是有操作系统负责处理的就是四层或者四层一下，凡是由应用程序（自己写的代码）负责处理的就是七层。

四层负载均衡实现在传输层，基于TCP/IP的特性，例如IP地址、端口号实现对服务器的负载均衡。
七层负载均衡是现在应用层，看到的是HTTP协议，解析HTTP的URI、主机名、资源类型等，然后再用合适的策略转发给后端服务器。

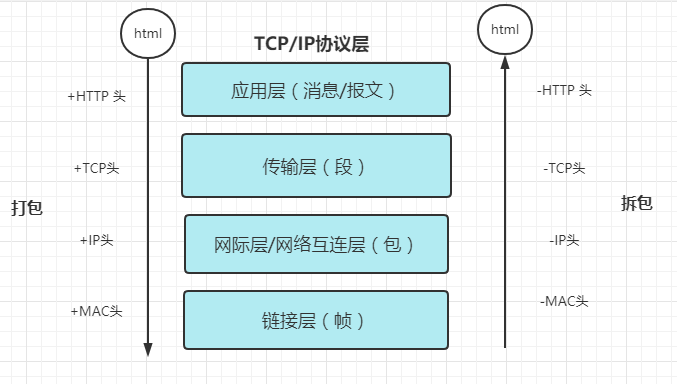

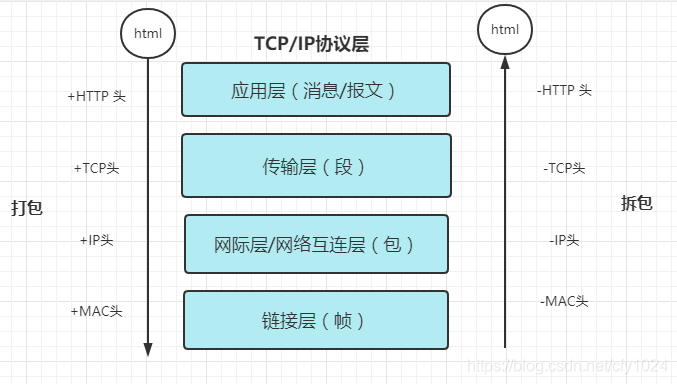

在这里插入图片描述
HTTP 利用 TCP/IP 协议栈逐层打包再拆包，实现了数据传输，但下面的细节并不可见。
