1、DHCP简介
DHCP（Dynamic Host Configuration Protocol,动态主机配置协议）是一个工作在应用层的局域网网络协议，数据传输时使用UDP不可靠传输协议工作，通常被应用在大型的局域网环境中，主要作用是集中的管理、分配网络资源，使网络环境中的主机能动态的获得IP地址，Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率。

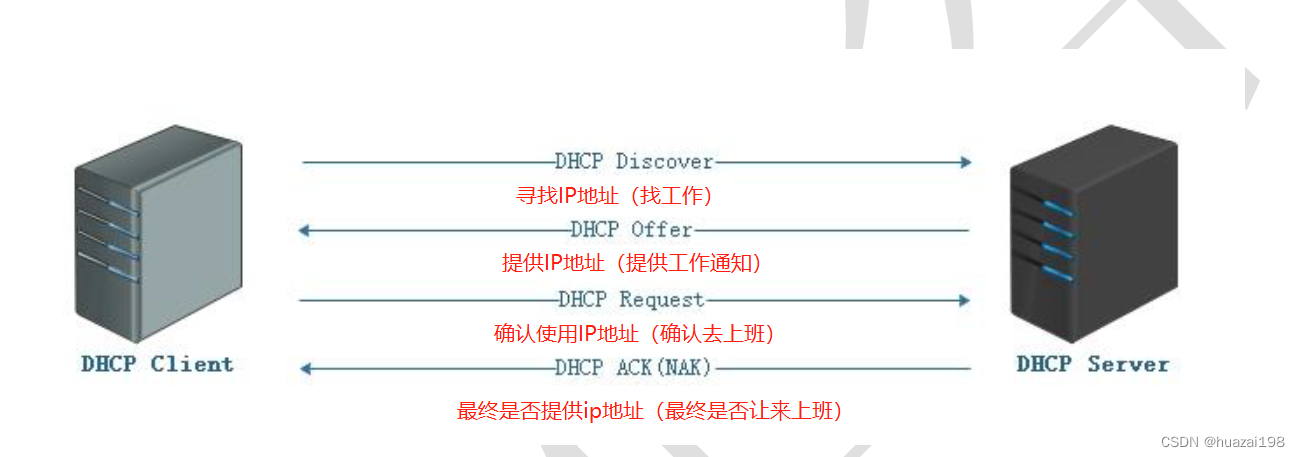

2、DHCP工作原理（租约四部曲+续租）
2.1 DHCP客户端进行IP请求
当一个DHCP客户机启动时，将自动将自己的ip地址配置成0.0.0.0，由于使用0.0.0.0不能进行正常通信，所以客户机就必须通过DHCP服务器来获取一个合法的地址。
由于客户机不知道DHCP服务器的ip地址，所以它使用0.0.0.0的地址作为源地址，使用255.255.255.255作为目标地址，使用UDP 67端口作为目的端口来广播请求IP地址信息。广播信息DHCP discover中包含了DHCP客户机的MAC地址和计算机名，以便使DHCP服务器能确定是哪个客户机发送的请求。
2.2 DHCP服务器响应请求
当DHCP服务器接收到客户机请求IP地址的信息时，它在自己的IP池中直接查找是否有合法的、可用的IP地址提供给客户机。如果有，DHCP服务器就将此IP地址做上标记，加入到DHCP OFFER的消息中，然后DHCP服务器就广播一则包括下列信息的DHCP OFFER消息：
DHCP客户机的MAC地址、DHCP服务器提供的IP地址、子网掩码、默认网关（路由）、租约的期限；DHCP服务器的IP地址—MAC.
因为DHCP客户机还没有IP地址，所以DHCP服务器使用自己的IP地址为源地址，使用255.255.255.255作为目标地址，使用UDP 68端口作为源端口来广播DHCP OFFER消息。
2.3 DHCP客户机选择IP
DHCP客户机从接收到的第一个DHCP OFFER消息中选择IP地址，发出IP地址的DHCP服务器将该地址保留，这样该地址就不能保留给另一个DHCP客户机。
当客户机从第一个DHCP服务器接收DHCP OFFER并选择IP地址后，DHCP租约的第三过程发生。客户机将DHCP REQUEST消息广播到所有的DHCP服务器，表明它接收提供的内容。DHCP REQUEST消息包括为该客户机提供IP配置的服务器的服务标识符（IP地址）。HDCP服务器查看服务器标识符字段，以确定它自己是否被选择为指定的客户机提供IP地址，如果那些DHCP OFFER被拒绝，则DHCP服务器会取消提供并保留其IP地址以用于下一个IP租约请求。
在客户机选择IP的过程中，虽然客户机选择了IP地址，但是还没有配置IP地址，而在一个网络中可能有几个DHCP服务器，所以客户机仍然使用0.0.0.0的地址作为源地址，使用255.255.255.255作为目标地址，使用UDP 67 端口作为目的端口来广播DHCP REQUEST信息。
2.4 DHCP服务器确认租约
服务器确认租约：DHCP ACK
DHCP服务器接收到DHCP REQUEST消息后，以DHCPACK消息的形式向客户机广播成功的确认，该消息包含有IP地址的有效租约和其他可能配置的信息。虽然服务器确认了客户机的租约请求，但是客户机还没有接收到服务区的DHCPACK消息，所以DHCP服务器仍然使用自己的IP地址为源地址，使用255.255.255.255作为目标地址，使用UDP 68端口作为源端口来广播DHCPACK消息。当客户机收到DHCP ACK消息时，它就配置了IP地址，完成了TCP/IP初始化。
服务器拒绝租约：DHCP NACK(DHCP NAK)
如果DHCP REQUEST不成功，例如客户机试图租约先前的IP地址，但是该IP地址不再可用，或者应为客户机移到其他子网，该IP无效时，DHCP服务器将广播否定消息DHCP NACK。当客户机接收到不成功的确认时，它将重新开始DHCP的租约过程。
注1：如果DHCP客户机无法找到DHCP服务器，它将从TCP/IP的B类网段169.254.0.0/16中挑选一个IP地址作为自己的IP地址，继续每隔5分钟尝试与DHCP服务器进行通讯，一旦与DHCP服务器去的联系，则客户机放弃自动配置的IP地址，而使用DHCP服务区分配的IP地址。
注2：DHCP客户机收到DHCP服务器回应的ACK报文后，通过地址冲突检测（arp）发现服务器分配的地址冲突或者由于其它原因导致不能使用，则发送DECLINE报文，通知服务器所分配的IP地址不可用。
2.5 DHCP客户机续租
DHCP客户机会在租期过去50%的时候，直接向为其提供IP地址的DHCP服务器发送DHCP REQUEST消息包。如果客户机接收到该服务器回应的DHCP ACK消息包，客户机就根据包中所提供的新的租期以及其他已经更新的TCP/IP参数，更新自己配置，IP租用更新完成。如果没有收到该服务器的回复，则客户机继续使用现有的ip地址，因为当前租期还有50%。
如果在租期过去50%的时候没有更新，则DHCP客户机将在租期过去87.5%的时候再次向为其提供IP地址的DHCP服务器联系。如果还不成功，到租约的100%时候，DHCP客户机必须放弃这个IP地址，重新申请。如果此时无DHCP服务器可用，DHCP客户机会使用168.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。
3、DHCP服务搭建
3.1 准备实验环境
两台机器，网络连接模式设定为VMnat模式
防护的关闭：
1、查询Firewalld防火墙和SELinux是否是关闭状态
[root@hua ~]# systemctl status firewalld.service #查询防火墙是否关闭状态
● firewalld.service - firewalld - dynamic firewall daemon
Loaded: loaded (/usr/lib/systemd/system/firewalld.service; disabled; vendor preset: enabled)
Active: inactive (dead) #关闭状态
Docs: man:firewalld(1)
[root@hua ~]# getenforce #查询SElinux是否是关闭状态
Disabled #关闭状态
[root@hua ~]#

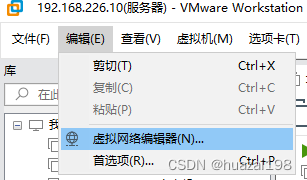

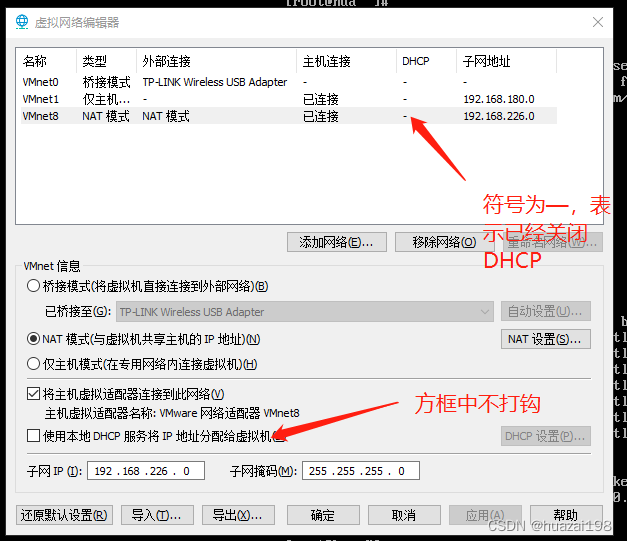

2、关闭Vmware虚拟网络编辑器的DHCP功能
3.2 DHCP相关信息
软件名：
dhcp #DHCP服务软件包
dhcp-common #DHCP命令软件包
[root@hua ~]# rpm -q dhcp #查询DHCP服务软件包是否安装
dhcp-4.2.5-83.el7.centos.1.x86_64
[root@hua ~]# rpm -q dhcp-common #查询DHCP命令软件包是否安装
dhcp-common-4.2.5-83.el7.centos.1.x86_64
[root@hua ~]#
服务名：
dhcpd #DHCP服务名
dhcrelay #DHCP中继服务名
端口号：
UDP 67 #作为客户端广播的目标端口，接收客户端的请求DHCP请求
UDP 68 #作为服务器的源端口，用来向客户端回复数据包
配置文件：
dhcpd /etc/dhcp/dhcpd.conf #dhcp服务软件安装完成后，首先需要配置该文件后，才能启动DHCP服务；但该文件默认是空文件，需要找模板文件重新生成
dhcpd.conf.example /usr/share/doc/dhcp-4.*.*/dhcpd.conf.example #DHCP的模板配置文件
dhcrelay /usr/lib/systemd/system/dhcrelay.service #该文件是中继配置文件，中继实验中用到
3.3 DHCP配置文件详解
subnet 10.5.5.0 netmask 255.255.255.224 { #声明要分配的网段和子网掩码；必须和服务器是同一网段
range 10.5.5.26 10.5.5.30; #声明可用IP地址池
option domain-name-servers ns1.internal.example.org; #设置DNS服务器地址
option domain-name "internal.example.org"; #设置DNS域
option routers 10.5.5.1; #默认网关地址
option broadcast-address 10.5.5.31; #广播地址（可不写）
default-lease-time 600; #默认租约（s）
max-lease-time 7200; #最大租约（s）
}
4 DHCP实验部署
4.1 基本功能实验
4.1.1 生成配置文件
[root@hua ~]# cp -a /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf #复制模板文件，并覆盖原配置文件
cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ y
[root@hua ~]#
4.1.2 修改dhcpd.conf配置文件
[root@hua ~]# cp -a /etc/dhcp/dhcpd.conf /etc/dhcp/dhcpd.conf.bak #修改配置文件前，先将原配置文件进行备份，防止修改错误、无法挽回。
[root@hua ~]# vim /etc/dhcp/dhcpd.conf #修改配置文件将配置文件的前几个subnet声明注释掉，修改最后一个subnet声明
#修改为服务器所在网段，注释掉网关、DNS等暂时用不到的内容
subnet 192.168.226.0 netmask 255.255.255.0 {
range 192.168.226.101 192.168.226.110;
# option domain-name-servers ns1.internal.example.org;
# option domain-name "internal.example.org";
# option routers 8.8.8.8;
# option broadcast-address 10.5.5.31;
default-lease-time 600;
max-lease-time 7200;
}
4.1.3 启动dhcp服务
[root@hua ~]# systemctl start dhcpd.service #启动DHCP服务
[root@hua ~]# netstat -tunl #查看服务端口，确认dhcp服务是否启动
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN
tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN
tcp6 0 0 :::80 :::* LISTEN
tcp6 0 0 :::22 :::* LISTEN
tcp6 0 0 ::1:25 :::* LISTEN
udp 0 0 0.0.0.0:67 0.0.0.0:* #udp 67端口已经启动，表明DHCP服务已经启动
udp 0 0 127.0.0.1:323 0.0.0.0:*
udp6 0 0 ::1:323 :::*
[root@hua ~]#

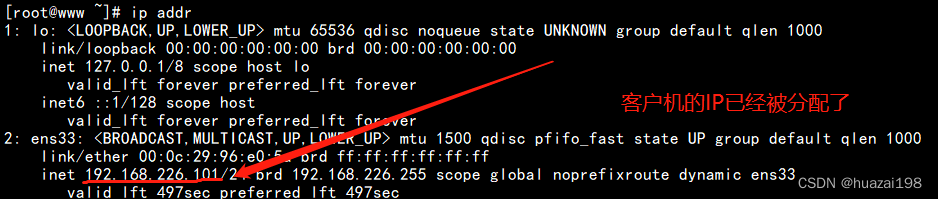

4.1.4 设置客户机
①修改客户机ens33网卡配置文件
[root@www network-scripts]# vim /etc/sysconfig/network-scripts/ifcfg-ens33 #修改ens33网卡配置文件

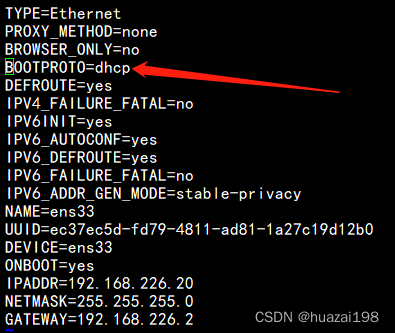

②BOOTPROTO=dhcp
③关闭、重启ens33网卡 ；生产服务器中基本有两个网卡，“systemctl restart NetworkManager.service”命令是重启所有网卡，因此需要使用“ifdown、ifup”命令
[root@www network-scripts]# ifdown ens33;ifup ens33 #关闭、启动ens33网卡
成功断开设备 "ens33"。
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/2）
[root@www network-scripts]#
④vim /var/log/messages #查询服务器的日志文件，可以看到客户机请求ip的过程
May 13 18:55:31 hua dhcpd: DHCPDISCOVER from 00:0c:29:96:e0:5a via ens33 #第一步 客户机的DHCPDISCOVER
May 13 18:55:33 hua dhcpd: ns1.example.org: host unknown.
May 13 18:55:33 hua dhcpd: ns2.example.org: host unknown.
May 13 18:55:33 hua dhcpd: DHCPOFFER on 192.168.226.101 to 00:0c:29:96:e0:5a (www) via ens33 #第二步 服务器的DHCPOFFER
May 13 18:55:33 hua dhcpd: DHCPREQUEST for 192.168.226.101 (192.168.226.10) from 00:0c:29:96:e0:5a (www) via ens33 #第三步 客户机的DHCPREQUEST
May 13 18:55:33 hua dhcpd: DHCPACK on 192.168.226.101 to 00:0c:29:96:e0:5a (www) via ens33#第四步 服务器的DHCPACK4.2 保留地址（固定IP地址分配）将某个IP只分配给某个客户端主机
4.2.1 获取客户端的mac地址
ip addr #查询客户机的MAC地址
4.2.2 修改服务器端的/etc/dhcp/dhcpd.conf文件
host fantasia {
hardware ethernet 00:0c:29:17:3f:76; #客户机的MAC地址
fixed-address 192.168.226.120; #固定分配给客户机的ip地址（可以是地址池以外的IP）
}
4.2.3 重启服务器端的dhcp服务

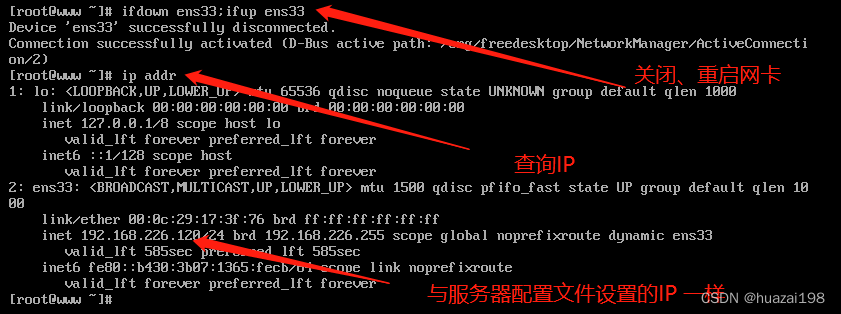

[root@hua ~]# systemctl restart dhcpd.service 4.2.4 重启客户机网卡验证ip获取是否成功
4.3 超级作用域（同一局域网）
4.3.1 超级作用域介绍
DHCP服务器可为单个物理网络上的客户机提供多个作用域租约地址。C类网络只能分配253个IP地址，当客户机的数量大于253时，ip数量不够用，就需要超级作用域了。

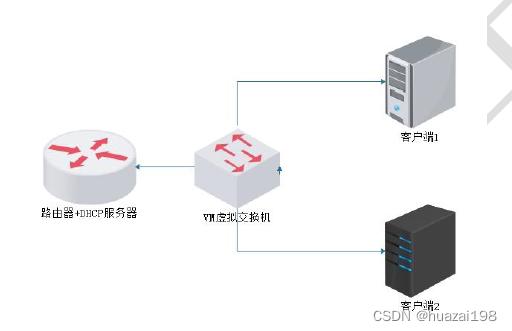

4.3.2 实验环境准备
三台虚拟机同一网络模式（NAT模式），一个作为DHCP服务器（主机名hua），两个为客户机（主机名www和qqq）
4.3.3 实验步骤
①设置DHCP服务器的单臂路由所需子网卡（同一张网卡设置两个IP地址）
[root@hua ~]# cp -a /etc/sysconfig/network-scripts/ifcfg-ens33 /etc/sysconfig/network-scripts/ifcfg-ens33:33 #复制ens33网卡文件，并命名为ens33:33

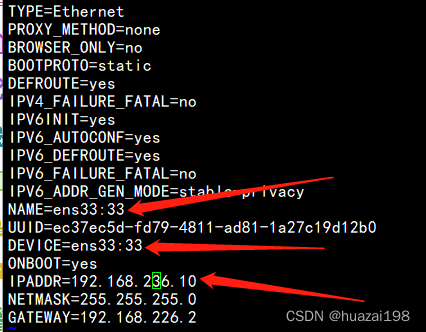

[root@hua network-scripts]# vim ifcfg-ens33:33 #修改子网卡配置文件（仅修改网卡名、IP地址即可）
②开启路由转发：

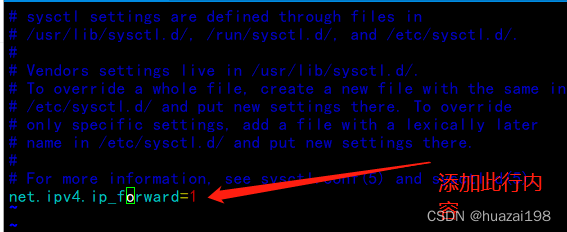

[root@hua network-scripts]# vim /etc/sysctl.conf #修改内核配置文件
[root@hua network-scripts]# sysctl -p #刷新内核参数配置
net.ipv4.ip_forward = 1③修改DHCP服务器的配置文件
[root@hua network-scripts]# vim /etc/dhcp/dhcpd.conf #修改服务器的dhcp配置文件
#之前的网段声明和主机声明全部注释掉
shared-network 226-236 {
subnet 192.168.226.0 netmask 255.255.255.0 {
option routers 192.168.226.10; #路由为ens33的IP地址
range 192.168.226.151 192.168.226.151;
}
subnet 192.168.236.0 netmask 255.255.255.0 {
option routers 192.168.236.10; #路由为ens33:33的IP地址
range 192.168.236.151 192.168.236.160;
}
}
④

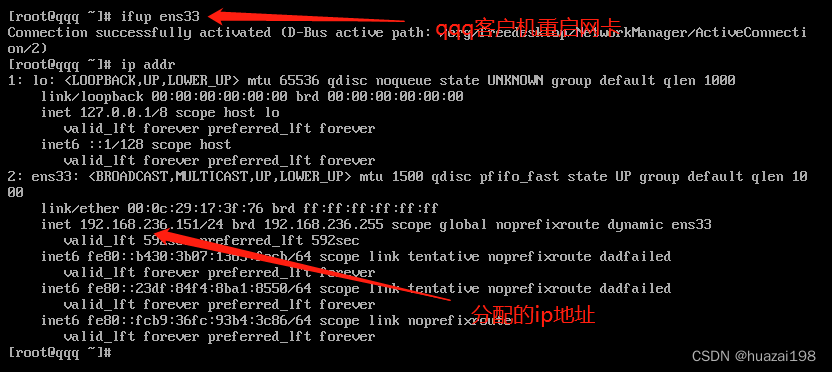

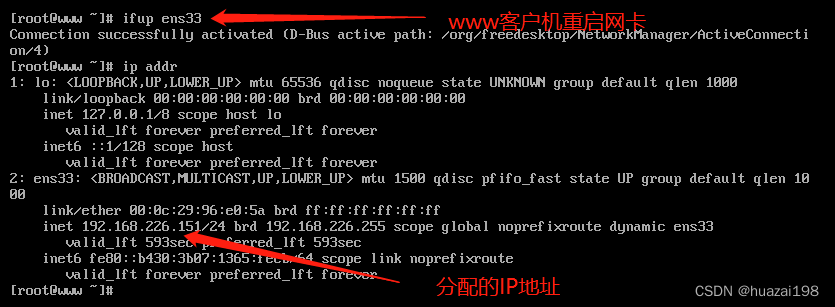

[root@hua network-scripts]# systemctl restart dhcpd.service #重启DHCP服务⑤分别重启两台客户机的网卡，查看获取的ip地址
4.4 DHCP中继
4.4.1 DHCP中继介绍
DHCP Relay（DHCPR）DHCP中继是一个小程序，可以实现在不同子网和物理网段之间处理和转发dhcp信息的功能

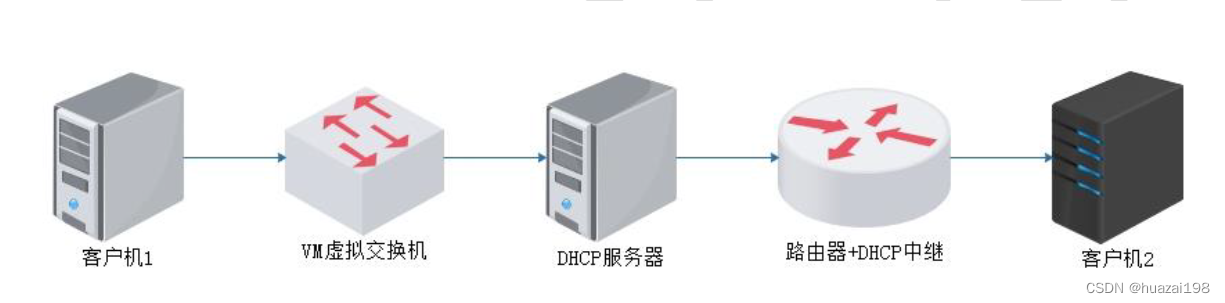

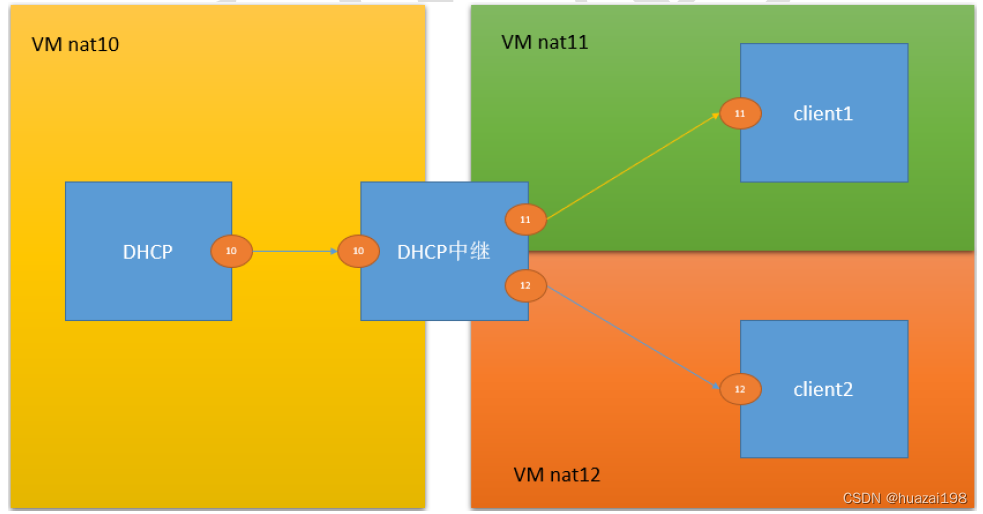

4.4.2 实验图示
4.4.3 实验准备
（关闭所有防护：firewalld、SELinux）
| 主机 | 网卡名 | IP地址 | 网段 |
| DHCP服务器 | ens33 | 100.100.100.20 | VMnet10（100.100.100.0） |
| DHCP中继 | ens33 | 100.100.100.30 | VMnet10（100.100.100.0） |
| ens36 | 150.150.150.30 | VMnet11（150.150.150.0） | |
| ens37 | 200.200.200.30 | VMnet12（200.200.200.0） | |
| 客户机1 | ens33 | IP地址自动获取 | VMnet11（150.150.150.0） |
| 客户机2 | ens33 | IP地址自动获取 | VMnet12（200.200.200.0） |

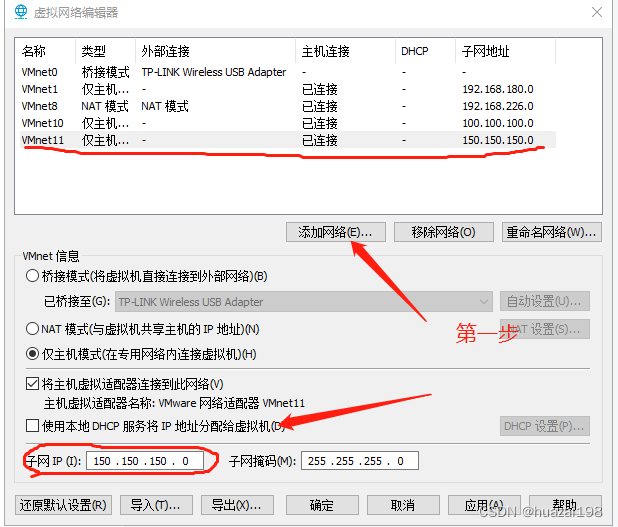

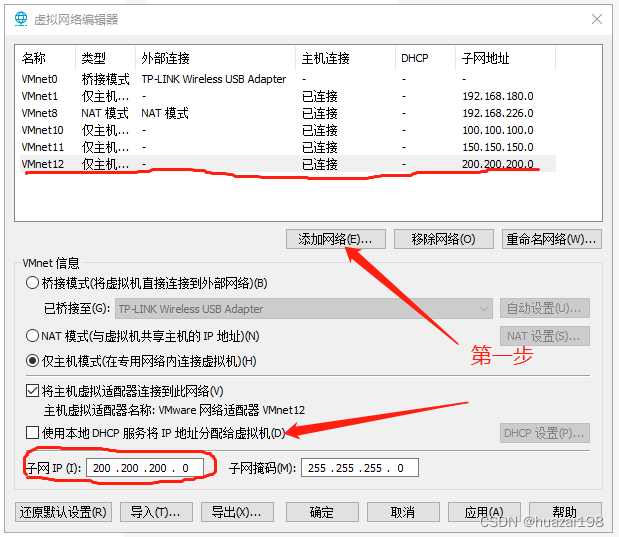

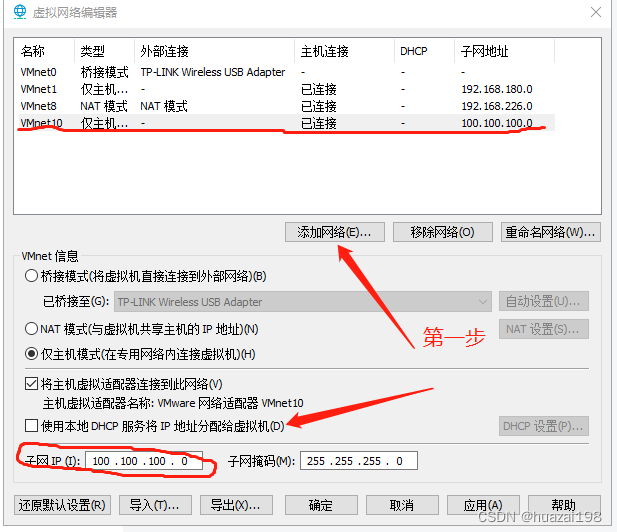

①VMware虚拟机中设置VMnet10、VMnet11、VMnet12网段

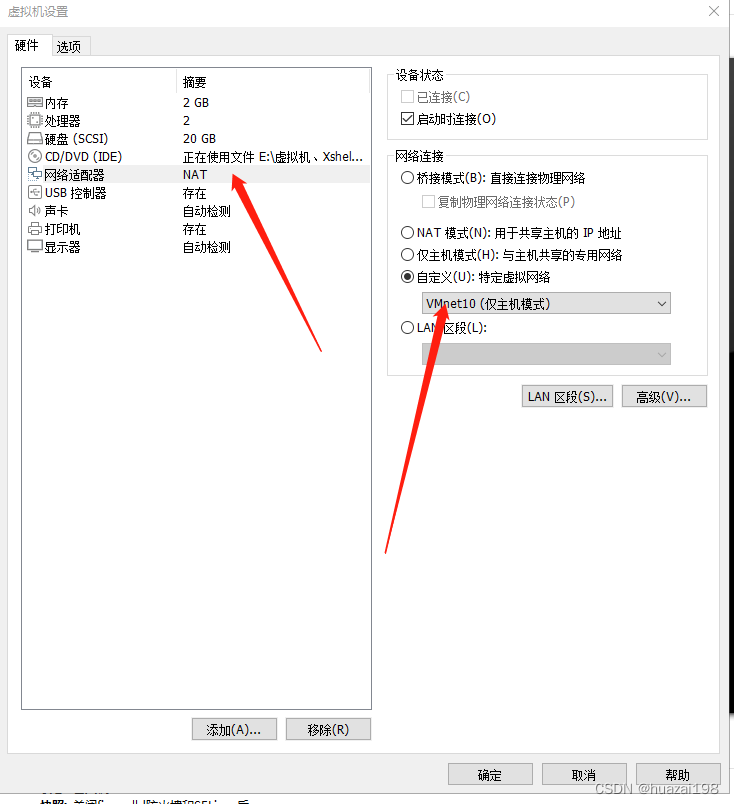

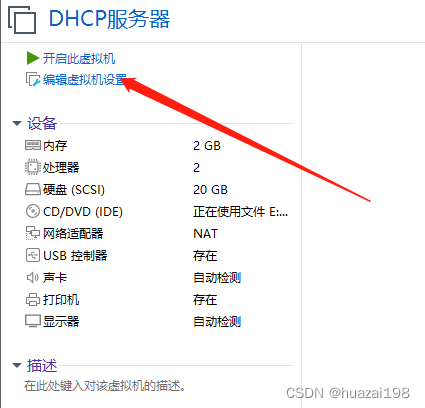

②将DHCP服务器设置在对应的网段

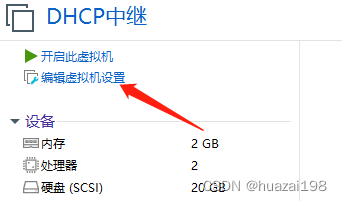

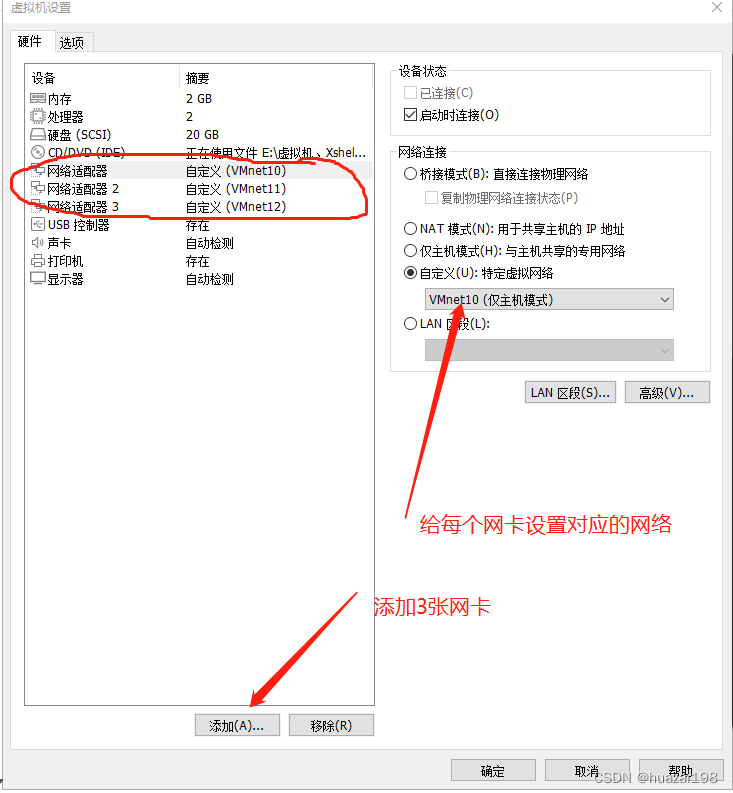

③将DHCP中继设置在对应的网段

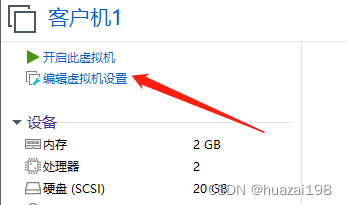

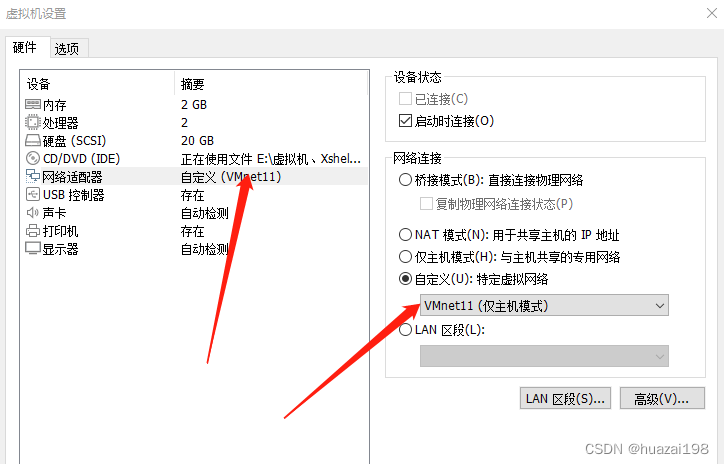

④将客户机1设置在对应的网段

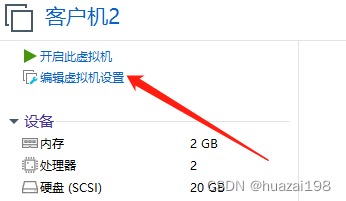

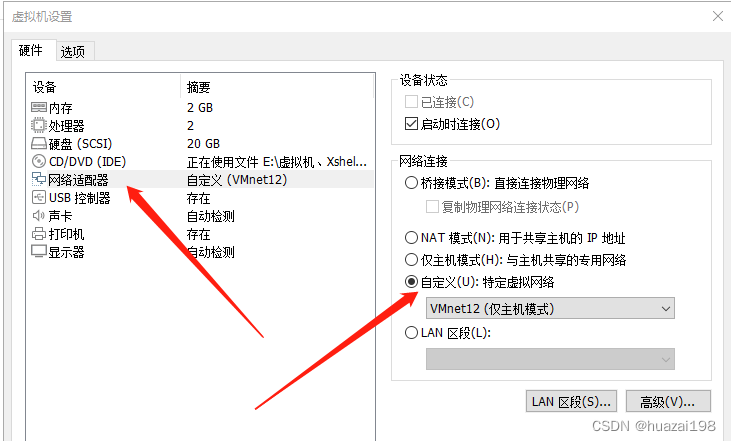

⑤将客户机2设置在对应的网段
4.4.4 配置DHCP服务器
①

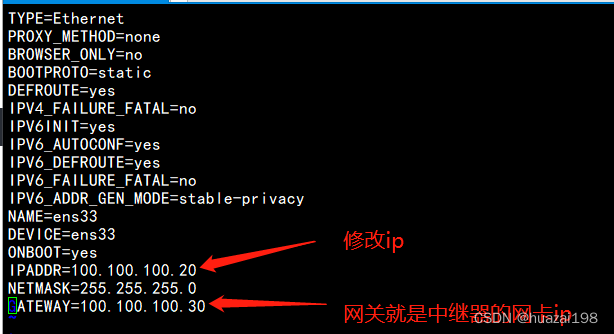

rpm -q dhcp #查询是否已经安装DHCP②修改网卡配置文件
[root@hua ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
③修改/etc/dhcp/dhcpd.conf文件
[root@hua ~]# vim /etc/dhcp/dhcpd.conf

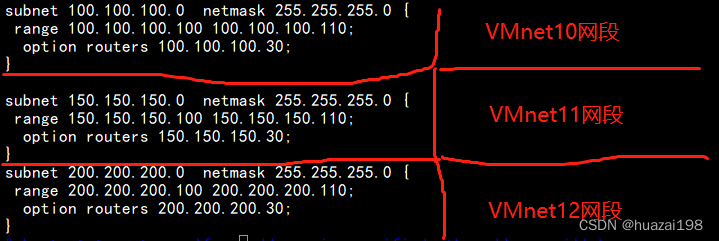

#声明三个subnet,网关分别为中继器的3个网卡IP
④重启dhcp服务
[root@hua ~]# systemctl restart dhcpd.service DHCP服务器配置完毕！！！下面配置DHCP中继
4.4.5 DHCP中继配置

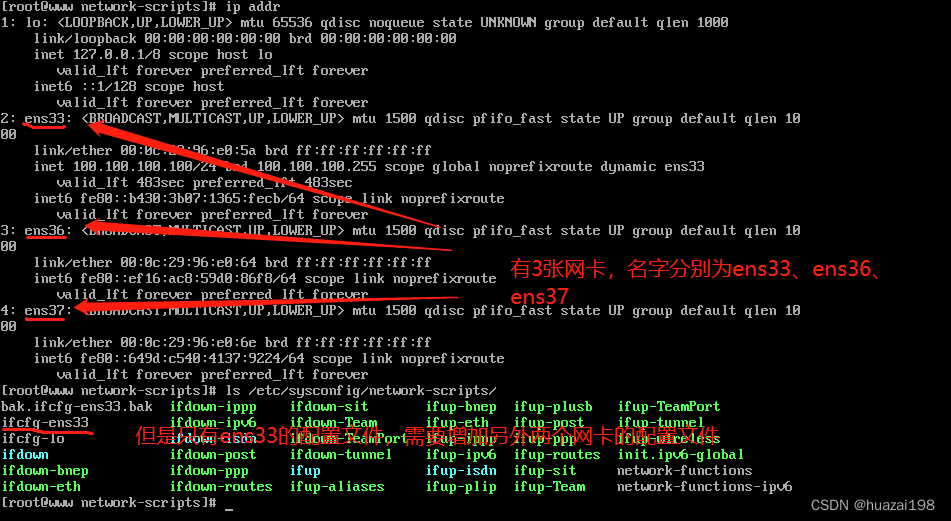

①配置网卡

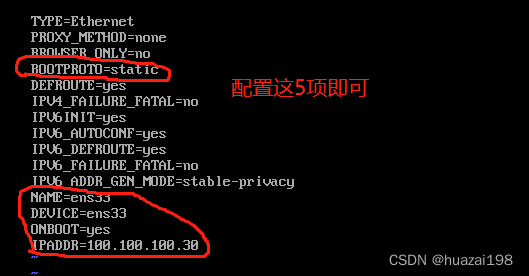

修改ifcfg-ens33的配置文件

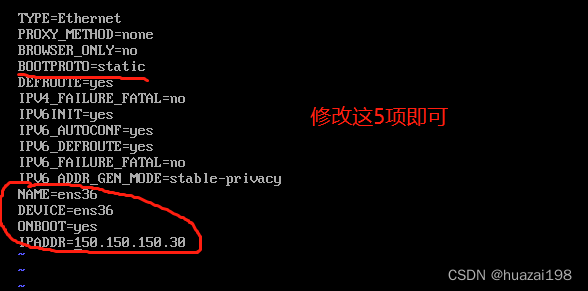

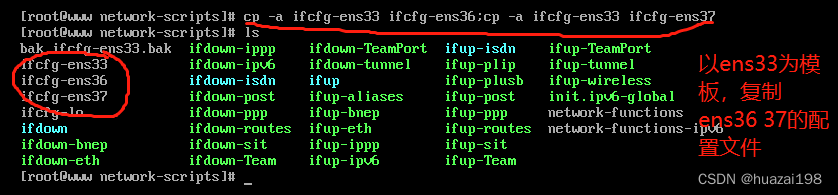

修改ifcfg-ens36的配置文件

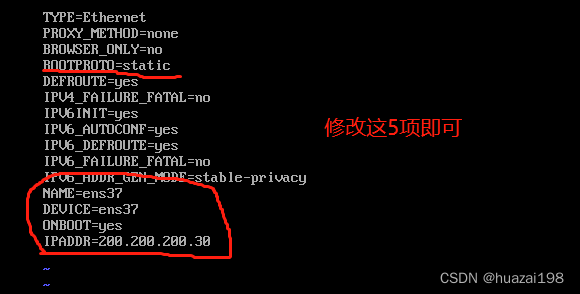

修改ifcfg-ens37的配置文件
②查询dhcp服务软件是否安装
[root@www sbin]# rpm -q dhcp
dhcp-4.2.5-82.el7.centos.x86_64
[root@www sbin]#
③注意以下操作适用于centos7。centos6操作步骤不一样

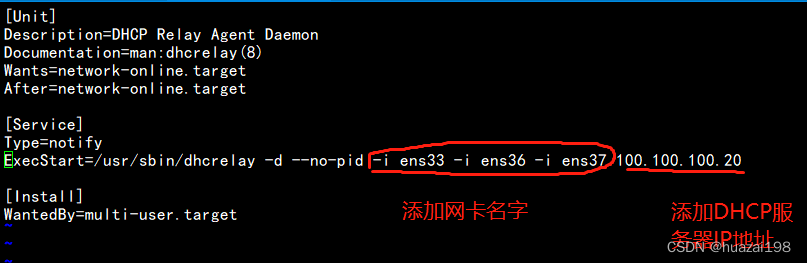

[root@www sbin]# vim /usr/lib/systemd/system/dhcrelay.service #修改中继服务配置文件。
[root@www sbin]# systemctl daemon-reload #重新加载各服务文件
[root@www sbin]# systemctl restart dhcrelay.service #重启中继服务DHCP中继配置完毕！！！下面验证客户机1、客户机2的ip地址
4.4.6 验证客户机1、客户机2的ip地址
①通过nmtui图形命令或者“ vim /etc/sysconfig/network-scripts/ifcfg-ens33”命令设置为动态IP

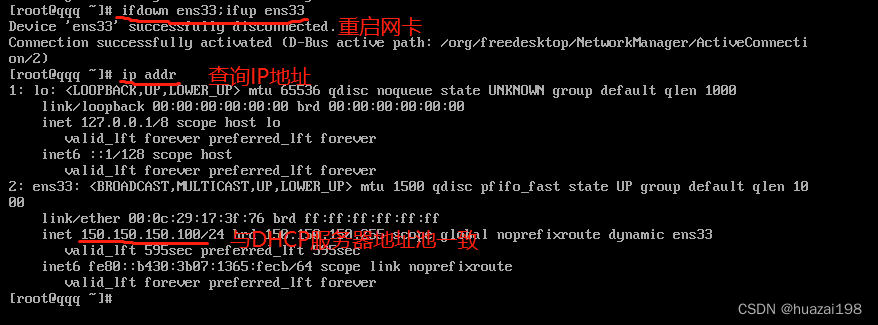

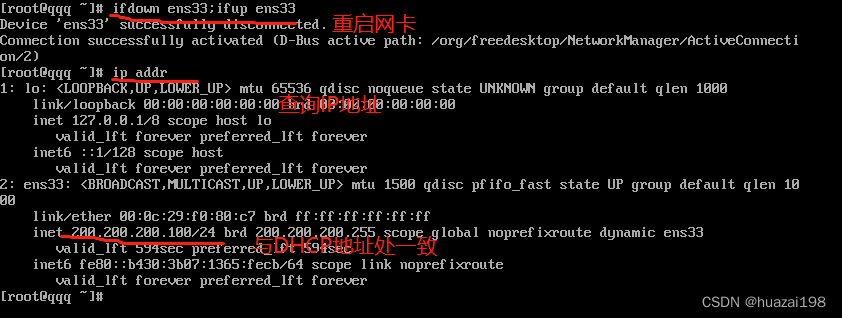

②重启网卡、查询IP
