CAN波形时序解析

===============
总线上执行逻辑上的线“与”时，显性电平的逻辑值为“0”，隐性电平为“1”。
“显性”具有“优先”性，只要有一个单元输出显性电平，总线上即为显性电平。
本文中位指二进制bit位。

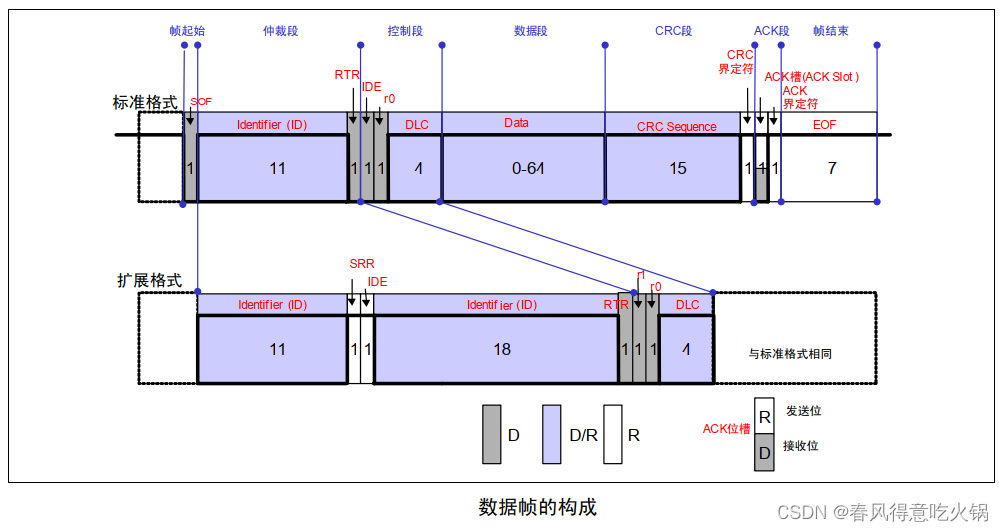

1 数据帧组成

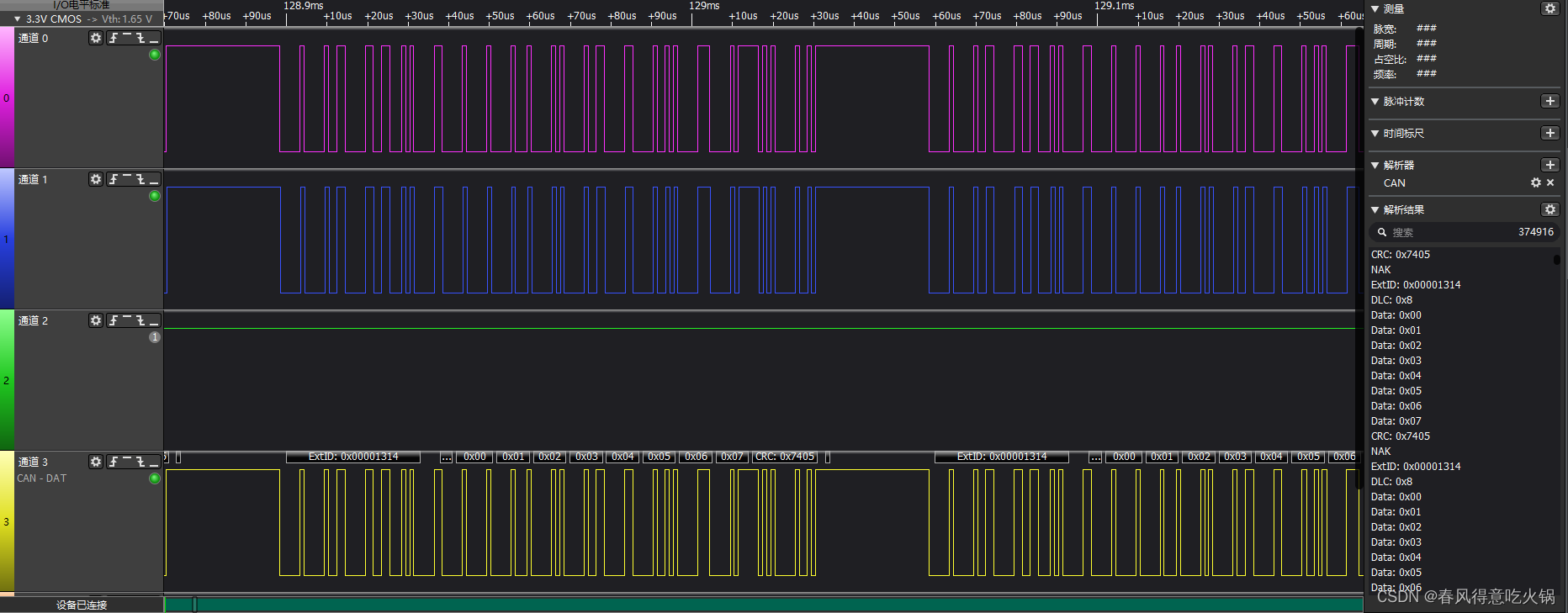

2 收发器引脚波形

3 波形数据解析

帧起始段

• ① 帧起始位 SOF

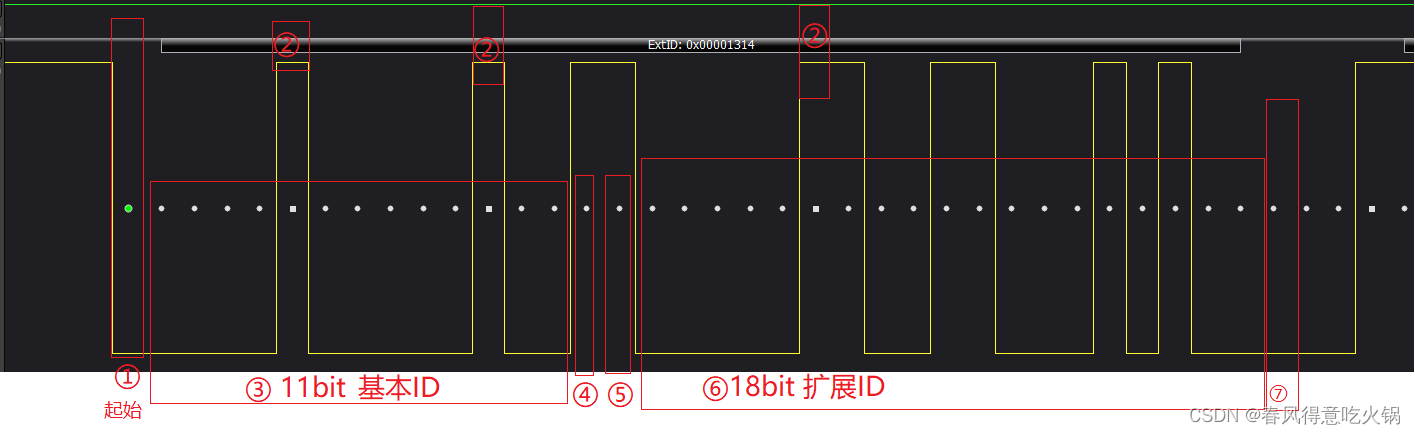

仲裁段

仲裁段包括：11位基本ID、1位SRR、1位IDE、18位扩展ID、1位RTR。

• ② 位填充
  位填充是为防止突发错误而设定的功能。当同样的电平持续 5 位时则添加一个位的反型数据。

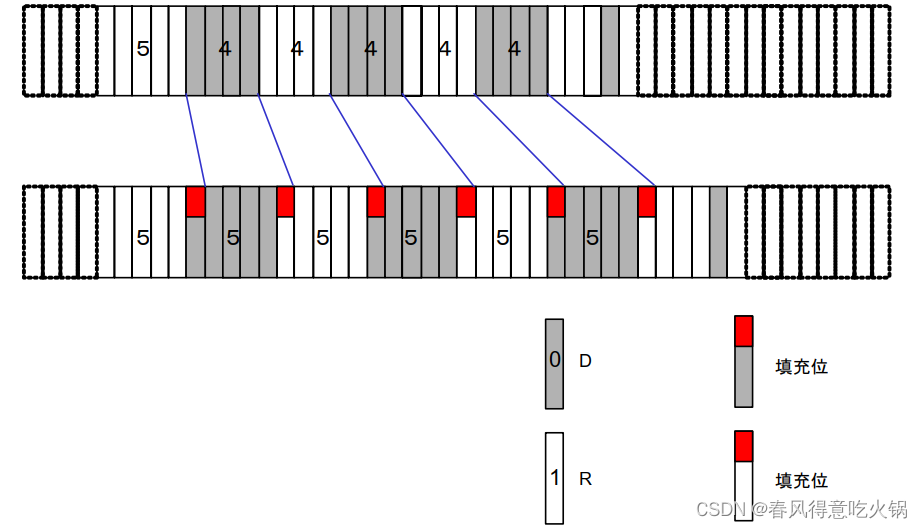

  位填充的构成如图所示。

(1) 发送单元的工作在发送数据帧和遥控帧时， SOF～CRC 段间的数据，相同电平如果持续 5 位，在下一个位（第 6 个位）则要插入 1 位与前 5 位反型的电平。
(2) 接收单元的工作在接收数据帧和遥控帧时， SOF～CRC 段间的数据，相同电平如果持续 5 位，需要删除下一个位（第 6 个位）再接收。如果这个第 6 个位的电平与前 5 位相同，将被视为错误并发送错误帧。

• ③ 去掉位填充后11位基本ID，0x00。
• ④ SRR位，扩展格式，代替标准帧的 RTR 位。
• ⑤ IDE位，扩展格式，识别符扩展位 。标准格式里的 IDE 位为“显性”，而扩展格式里的 IDE 位为“隐性”。
• ⑥ 去掉位填充后的18位扩展ID，00 0001 0011 0001 0100，得到0X01314。
• ⑦ RTR位，仲裁段的最后一位，该位在 数据帧 里必须为“显性”，而在 远程帧 里必须为“隐性”。

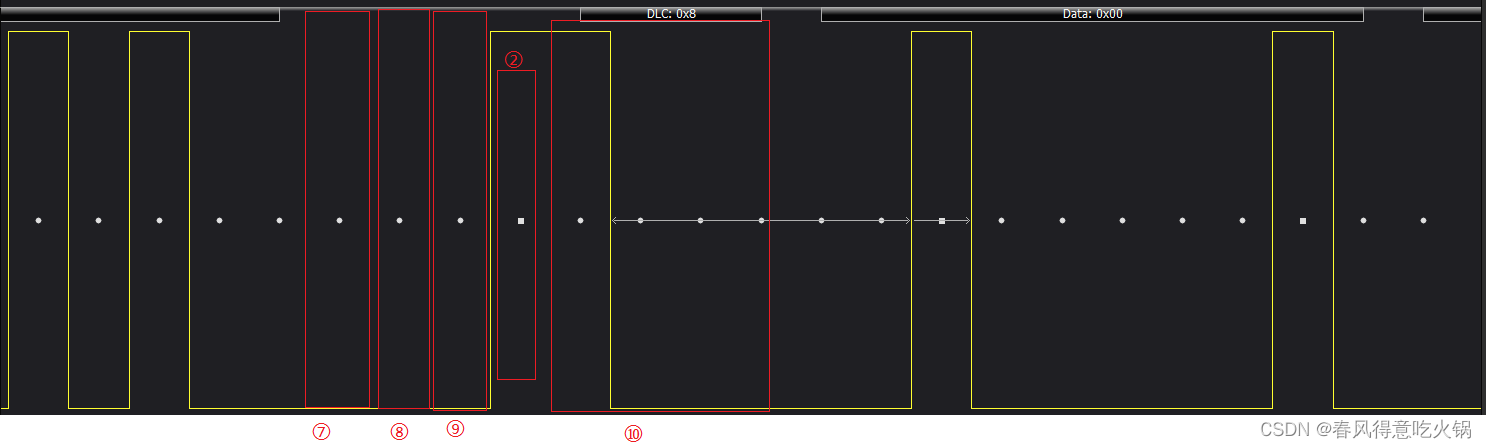

控制段

控制段包括：1位r1、1位r0、4位DLC长度码。

• ⑧ r1位，保留位，必须以显性电平发送。但接收方可以接收任意电平。
• ⑨ r0位，保留位，必须以显性电平发送。但接收方可以接收任意电平。

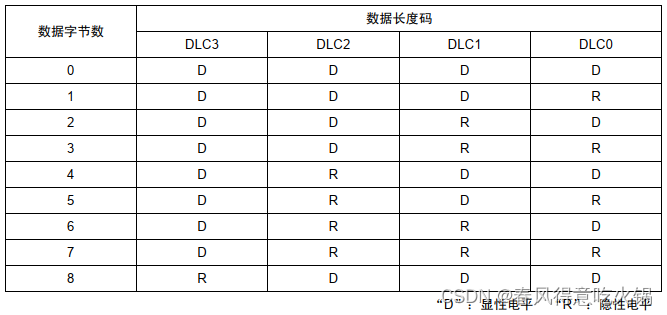

• ⑩ DLC位，4位数据长度码，必须为 0～8 字节。0x8表示数据长度是8个字节。数据长度码和字节数的关系如表所示。

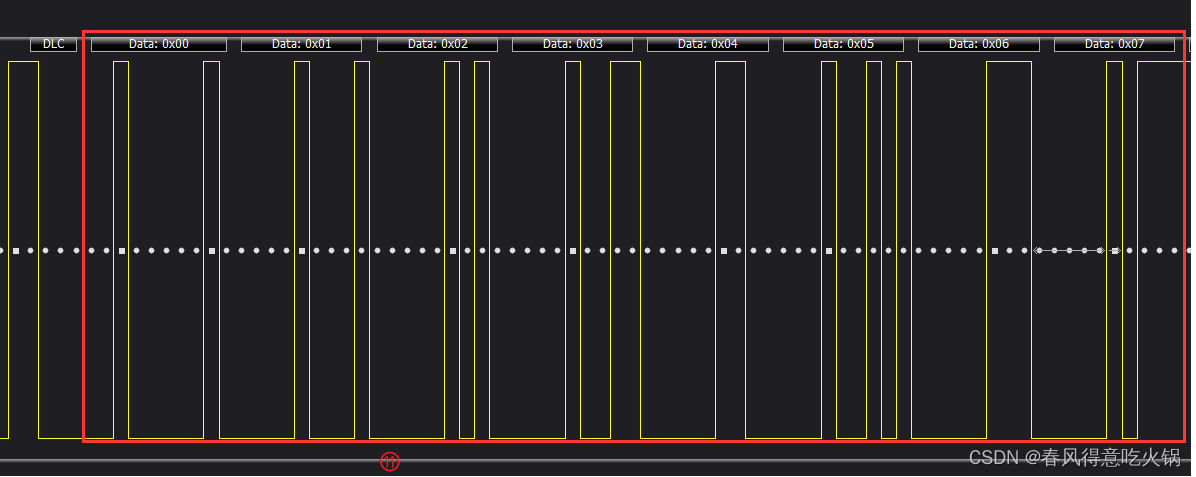

数据段

数据段可包含 0～8 个字节的数据。从 MSB（最高位）开始输出。

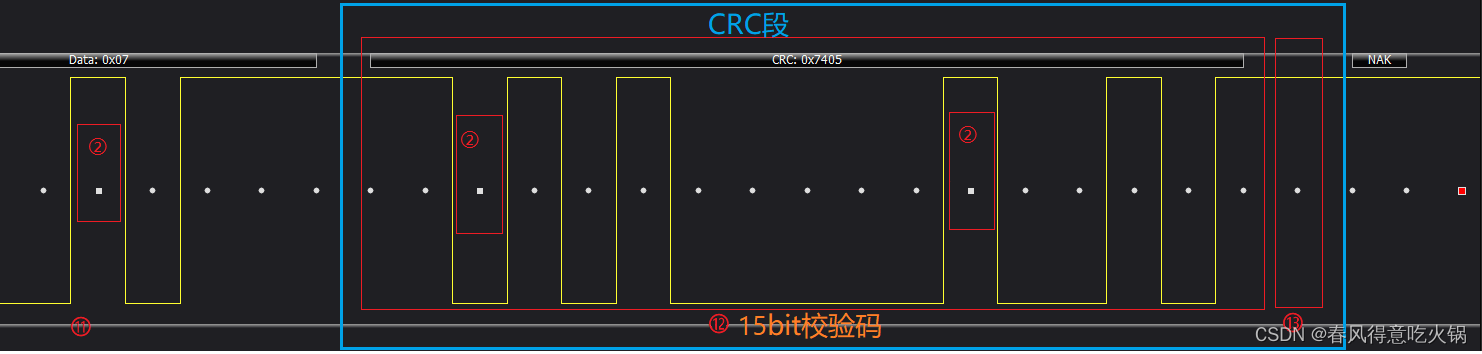

CRC段

CRC段包括：CRC校验码和CRC界定符。

• ⑫ CRC段，15位CRC校验码。
• ⑬ CRC界定符，用于分割后面的ACK 段 。

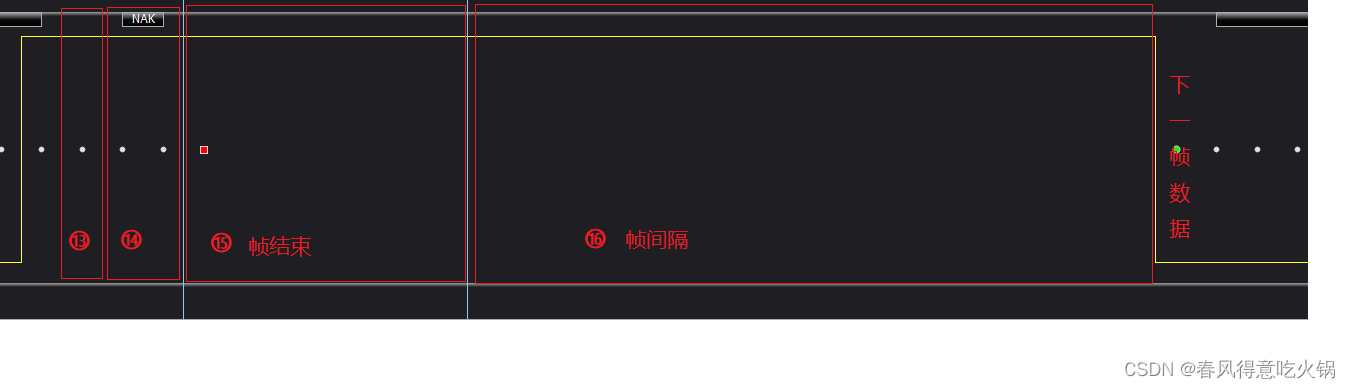

ACK段

• ⑭ ACK 段发送 2 个位的隐性位。

第一位若为显性，表示应答ACK，接收方收到正确消息。若为隐性，表示应答无NAK。图中只有一个发送节点，信号为NAK。

第二位是应答界定符，是一个必须为“隐性”的位。

帧结束

• ⑮ 帧结束由7位显性位构成。
