手机电路中，各个芯片、模块之间的控制与通信，均要通过一定的接口电路实现，如SPI接口、I2C总线、MIPI接口、GPIO口、Memory总线等。

一，SPI接口简介

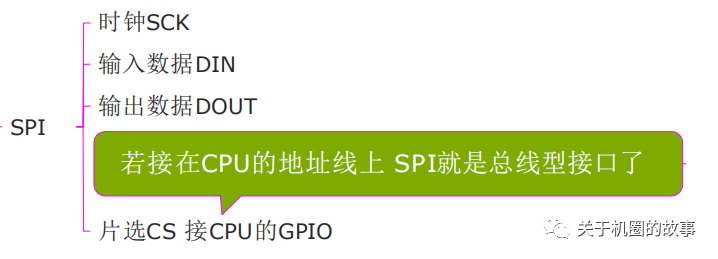

SPI 是一种同步、全双工、主从式接口。来自主机或从机的数据在时钟上升沿或下降沿同步。主机和从机可以同时传输数据。SPI 接口可以是3线式或4线式。

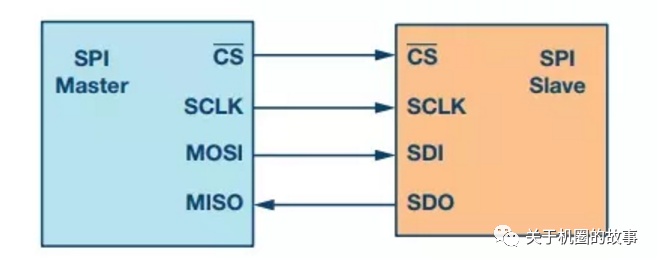

4 线 SPI(serial peripheral interface )接口

· 时钟(SPI CLK, SCLK)

· 片选(CS)

· 主机输出、从机输入(MOSI)

· 主机输入、从机输出(MISO)

3线 SPI(serial peripheral interface )接口

4线SPI是全双工方式。3线SPI是半双工方式，收和发的数据线都在同一根线MOMI上。手机电路中应用4线式居多。

产生时钟信号的器件称为主机。主机和从机之间传输的数据与主机产生的时钟同步。SPI接口只能有一个主机，但可以有一个或多个从机。
