摘要

本文章基于国信长天M4开发板，讲述了DAC 电压输出 的应用，祝各位学生蓝桥杯比赛取得好成绩!

M4开发板 DAC部分原理图

由上图可以看出，开发板上在扩展接口处引出了DAC的引脚。查阅芯片的数据手册，可知：

PA4  --> DAC1_OUT1

PA5  --> DAC1_OUT2

DAC 使用步骤

下文将以赛方提供的示例代码HAL_06_LCD为基础，为大家讲解ADC的使用步骤，赛方提供的示例代码可以加入我们的备赛交流QQ群(482754201)，在群里下载：

① 将 PA4，PA5初始化为DAC输出模式

双击工程目录下的HAL_06_LCD.ioc，使用STM32CubeMX软件打开工程配置。

点击PA4和PA5，分别将其设为DAC1_OUT1和DAC1_OUT2。并且点击左边的Analog，将DAC1的OUT1 mode和OUT2 mode都设为Connected 头external pin，然后点击右上角的GENERATE CODE生成代码。

② 编写DAC相关函数
使用Keil打开刚刚生成的代码，将下列代码粘贴到main.c的/* USER CODE BEGIN 0 */和/* USER CODE END 0 */之间。

void DAC1_OUT1_Set_Vol(float vol) //设置PA4的输出电压
{
	uint16_t temp;
	temp = (4096*vol/3.3f);
	HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_1,DAC_ALIGN_12B_R,temp);
	HAL_DAC_Start(&hdac1, DAC_CHANNEL_1);//启动DAC1 通道1输出
}

void DAC1_OUT2_Set_Vol(float vol) //设置PA5的输出电压
{
	uint16_t temp;
	temp = (4096*vol/3.3f);
	HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_2,DAC_ALIGN_12B_R,temp);
	HAL_DAC_Start(&hdac1, DAC_CHANNEL_2);//启动DAC1 通道2输出
}

上述代码同学们要牢记，最好背诵。

③ 设置输出电压值

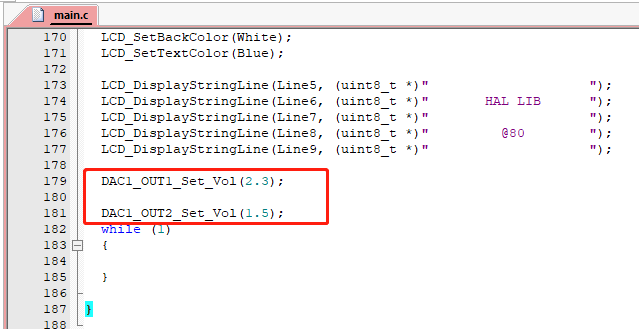

在main() 的while()之前插入如下代码：

	DAC1_OUT1_Set_Vol(2.3);

	DAC1_OUT2_Set_Vol(1.5);

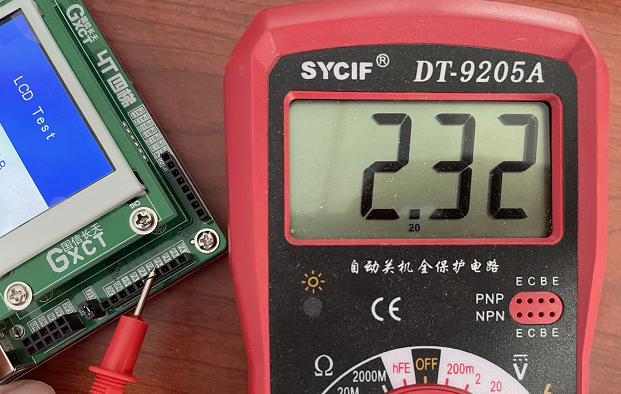

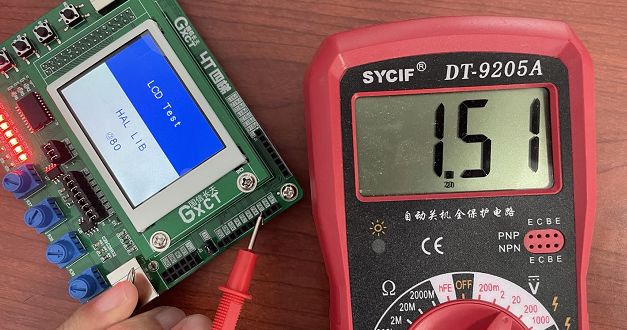

④ 运行效果图

总结

ADC使用步骤总结如下：

1. 设置PA4 PA5引脚模式及DAC相关参数
2. 编写DAC数据设置函数
3. 调用 DAC1_OUT1_Set_Vol(2.3);, DAC1_OUT2_Set_Vol(1.5); 设置DAC的值

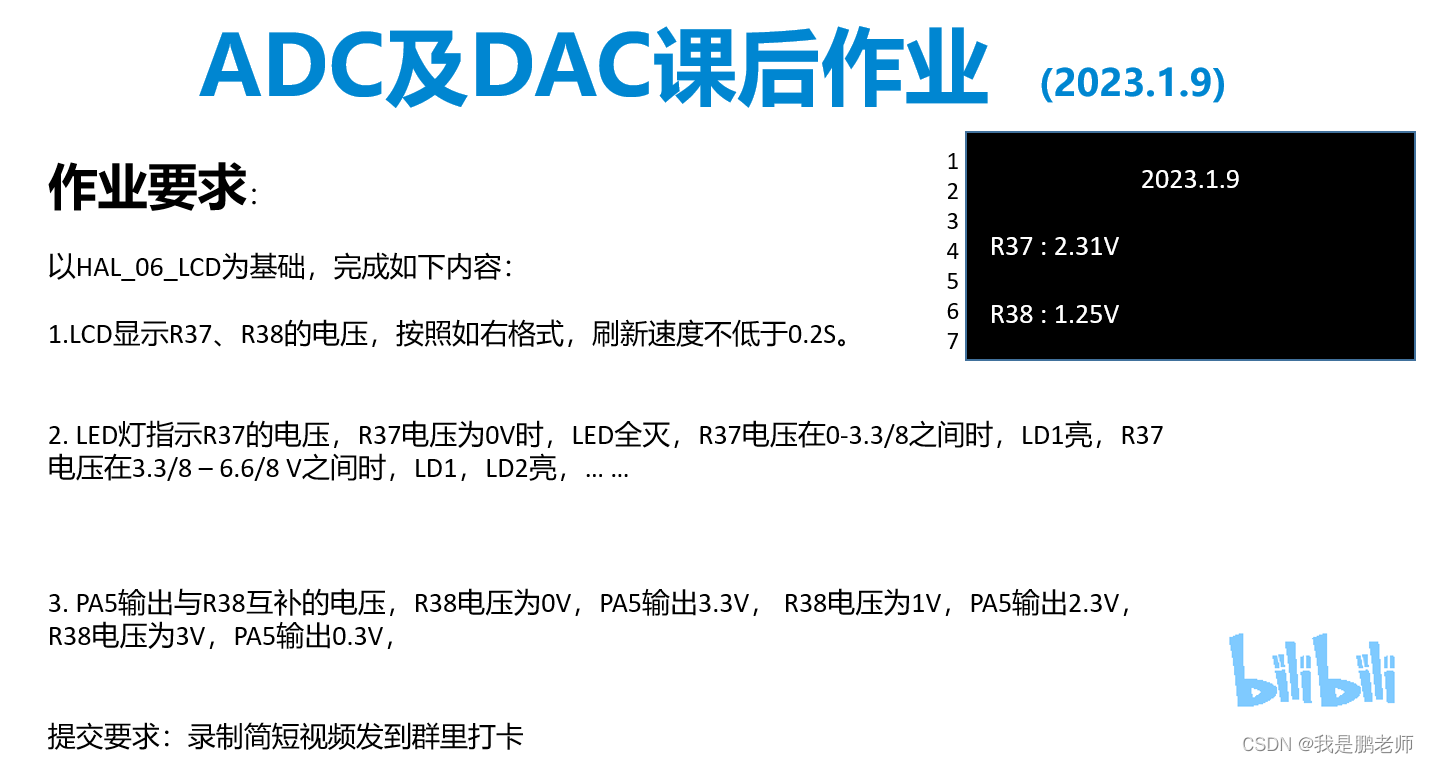

课后作业

如果此文章对你有帮助，欢迎点赞 关注 收藏 转发.

学习过程中遇到问题可以在评论区留言，或者加入我们的QQ群(482754201)，在群里讨论。
