目的：当拿到一块儿完全没有系统的开发板，厂家并没有提供给我们对应的Linux系统，从芯片厂家提供的原厂资料中，修改并适配自己的开发板。

我们需要做的步骤如下：

1. 获取资料
2. 分析配套的SOC启动流程
3. 对比与芯片原厂公板硬件的区别
4. 尝试烧写公板系统并启动
5. 自行编译出镜像并烧写启动

开发板：百问网IMX6ULL

一、前期能找到越多的资料越好

由于我使用的NXP公司的IMX6ULL，所以需要先去NXP官网注册一个账号，尽可能多的找IMX6ULL的相关资料。

去NXP官网搜索IMX6ULL

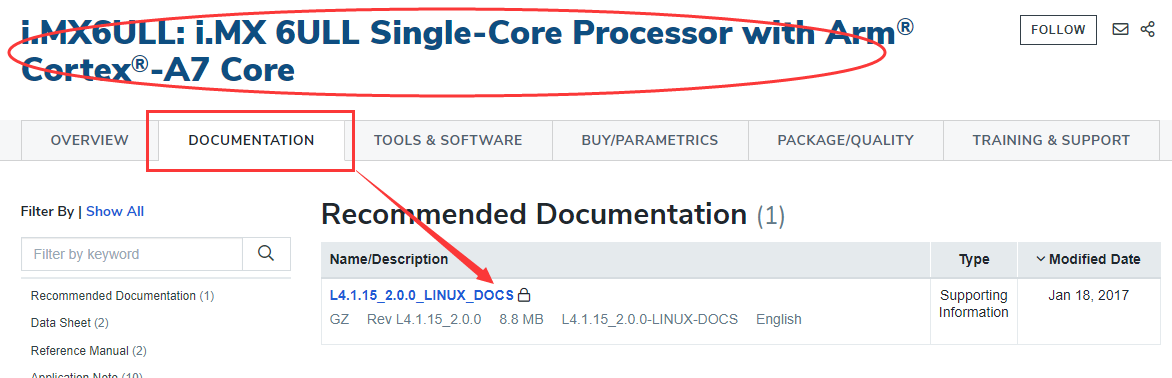

 这个文档中描述的是SOC默认的Linux开发文档，提供编译烧写移植等参考说明。

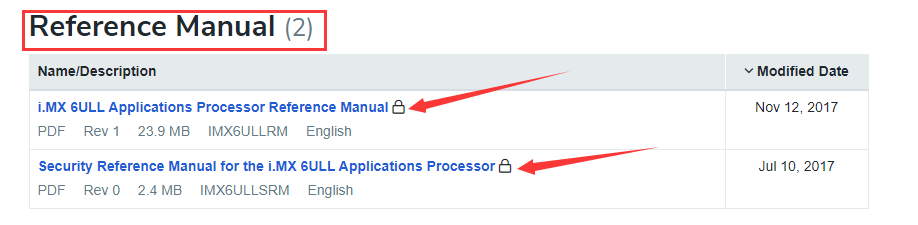

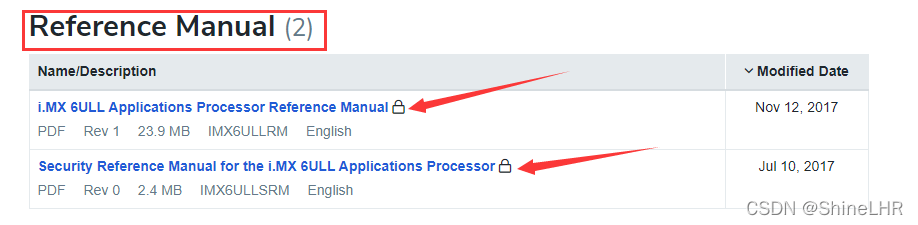

 这两个文档是IMX6ULL处理器的开发手册。

芯片的相关资料就可以主要参考上面下载的文档，但是为了方便起见，我们最应该参考的是NXP提供的公板的资料，NXP官方公板，NXP官网已经根据自己的芯片对Linux进行了移植，因此，我们没有必要从Linux的源代码进行移植，毕竟只有芯片原厂最了解自己的芯片。

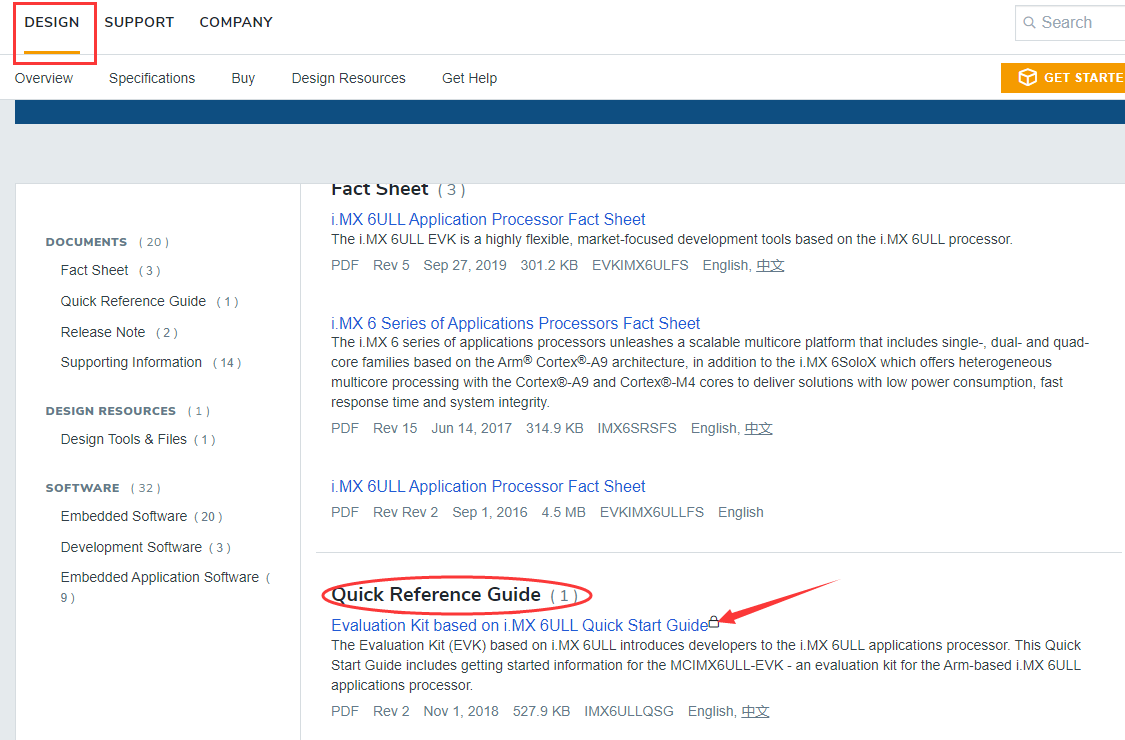

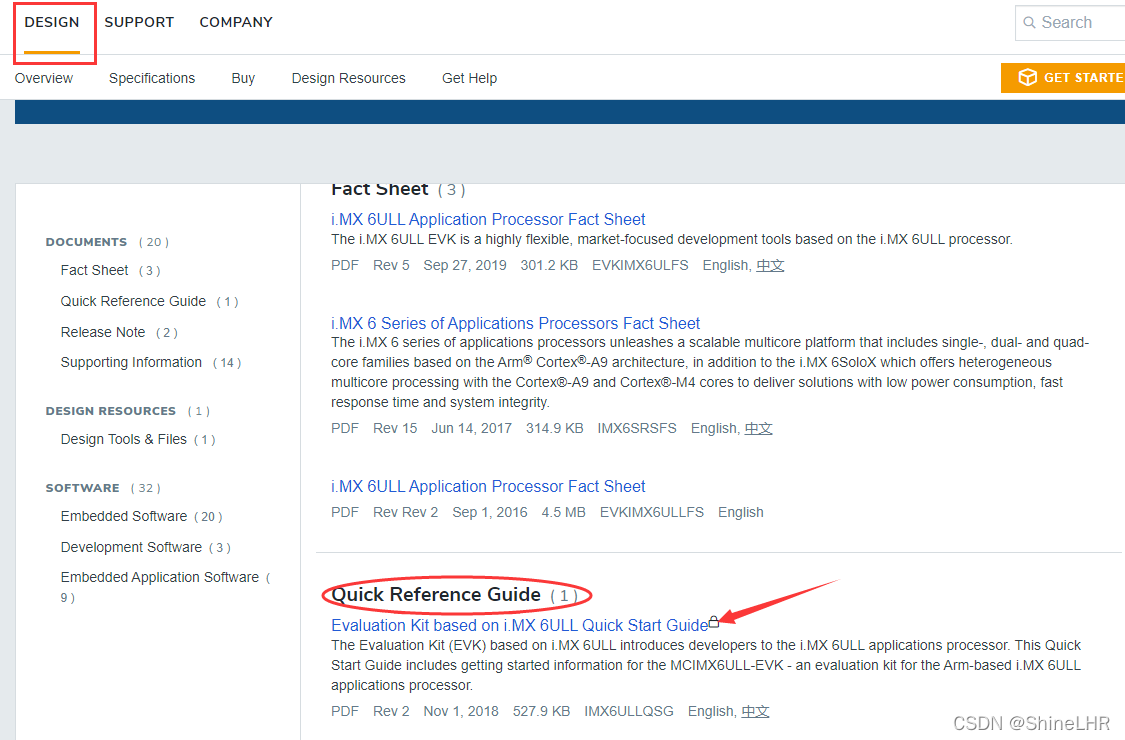

 NXP官网提供了快速开发手册，得到公板使用SD卡烧写系统镜像，设置SD卡启动方式，使用串口输出。

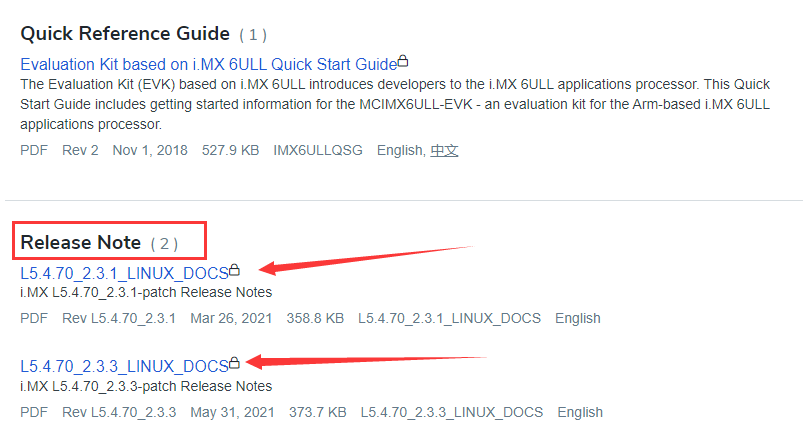

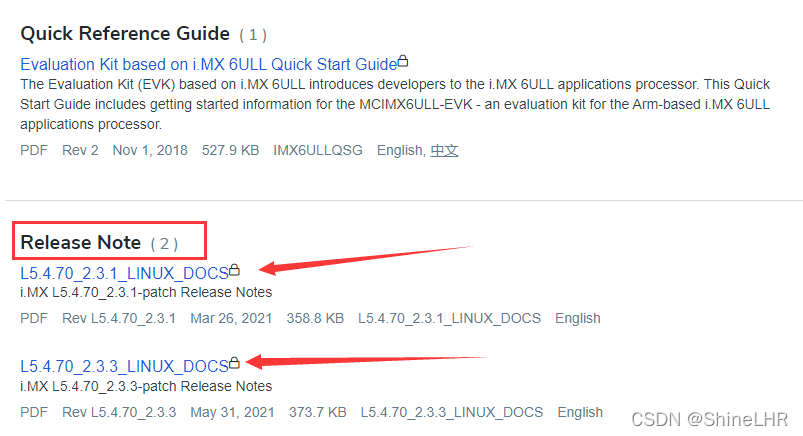

官网提供的对应版本uboot kernel源码和配置文件的文档

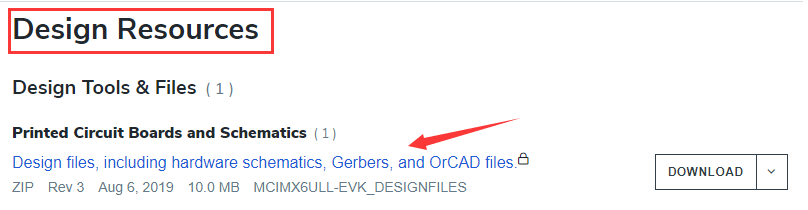

 官方提供的公板硬件原理图，用于 与自己的开发板对比，找出差异。

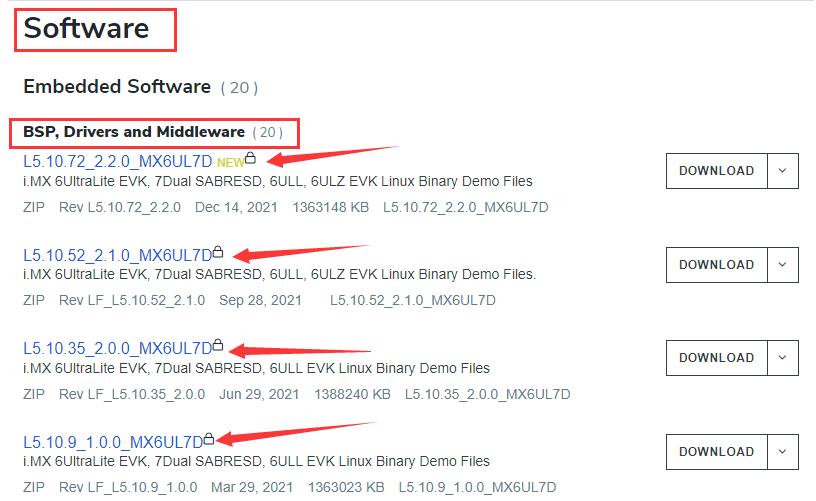

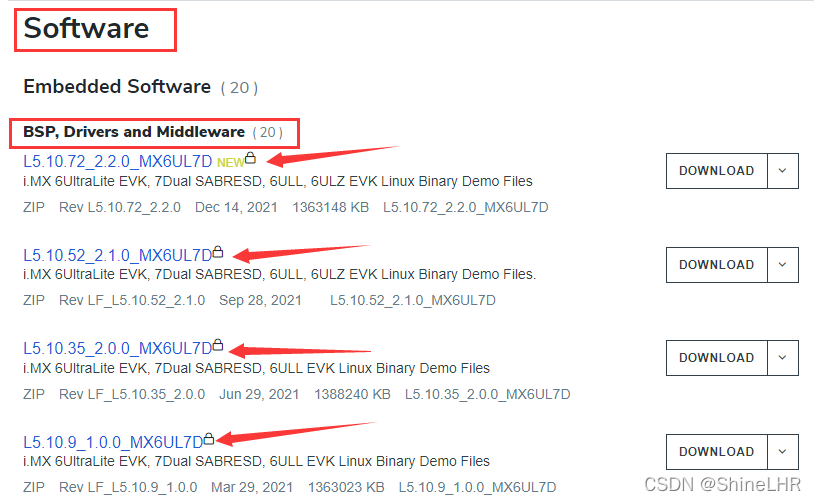

官方提供适用于公板的Linux内核文件

 尽最大可能找到相关资料，便于我们移植，

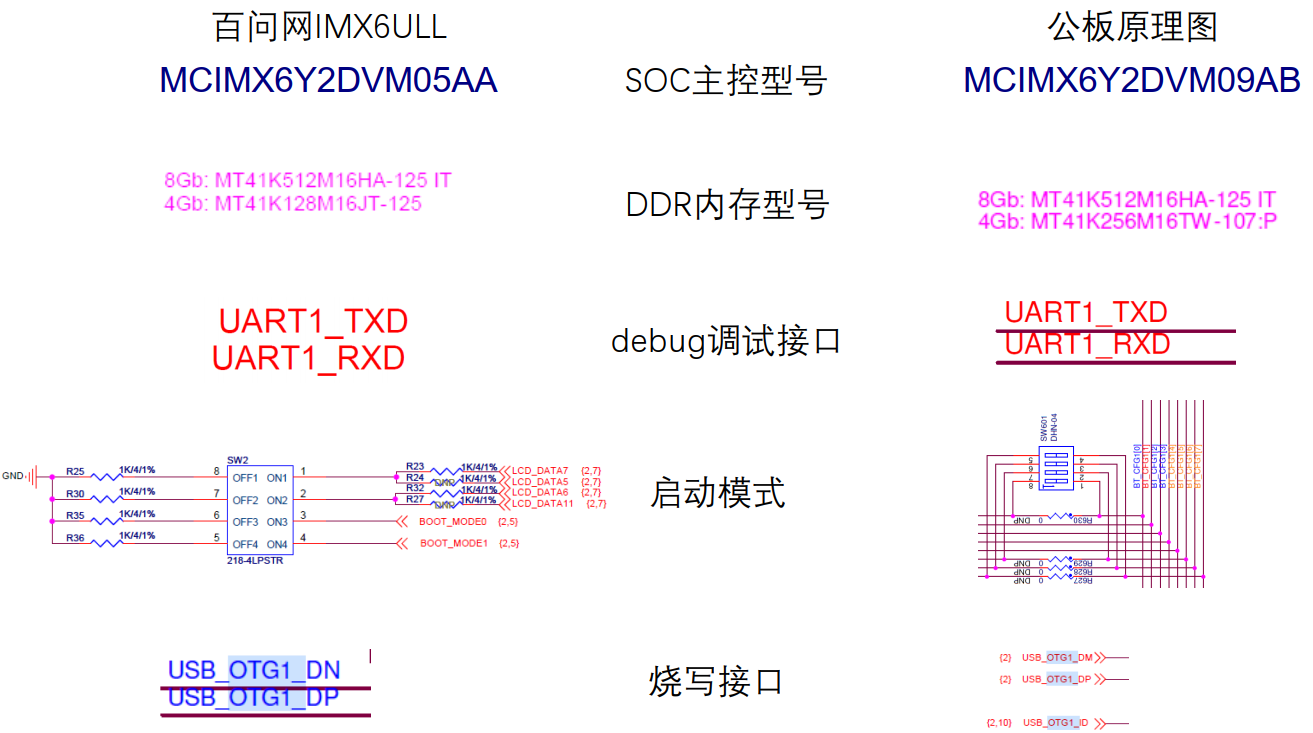

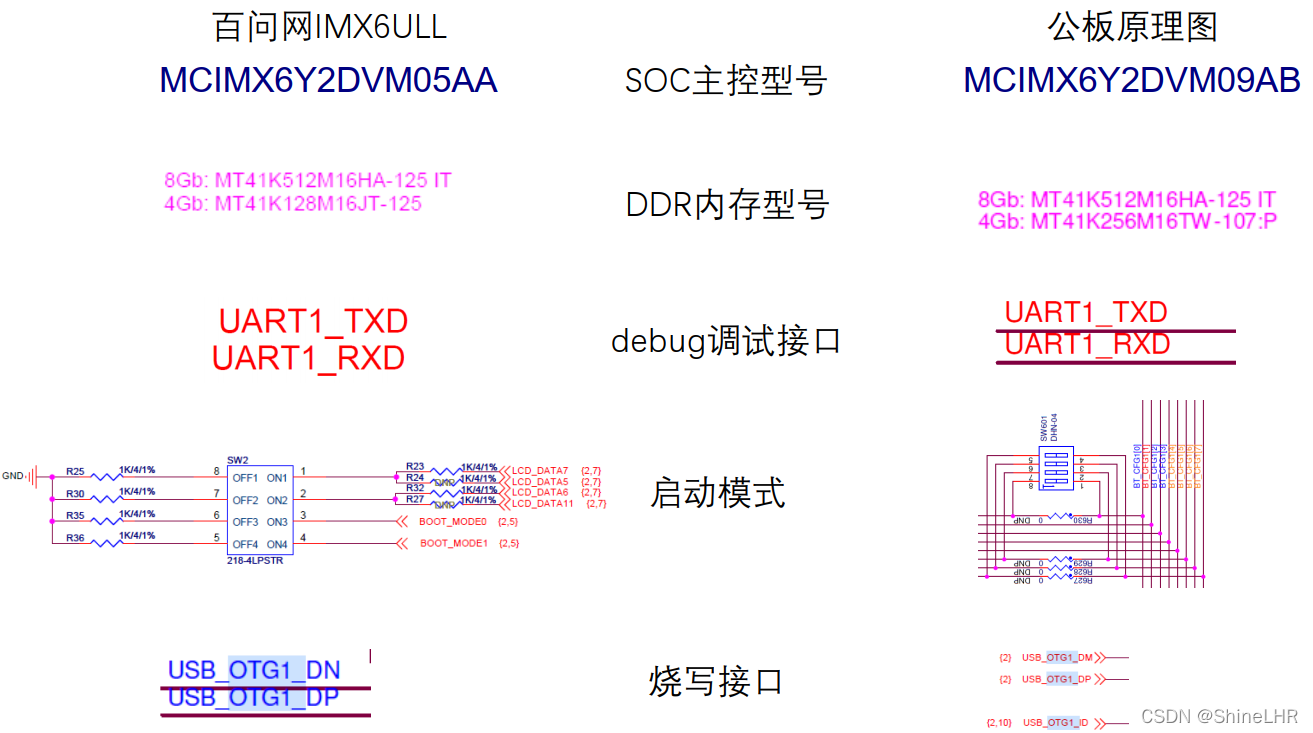

二、对比公板与自己使用开发板的区别

三、尝试着使用公板系统去启动开发板

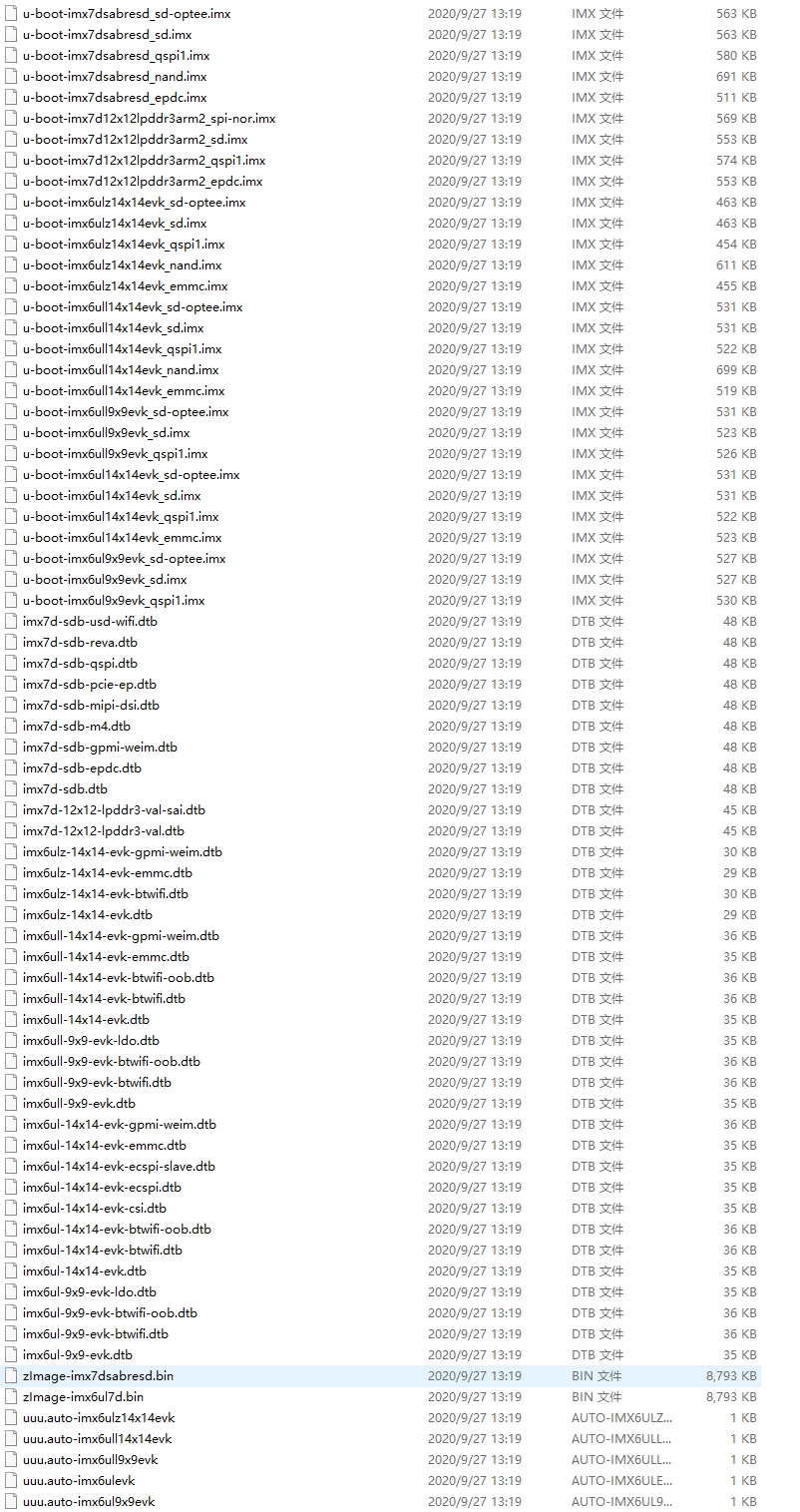

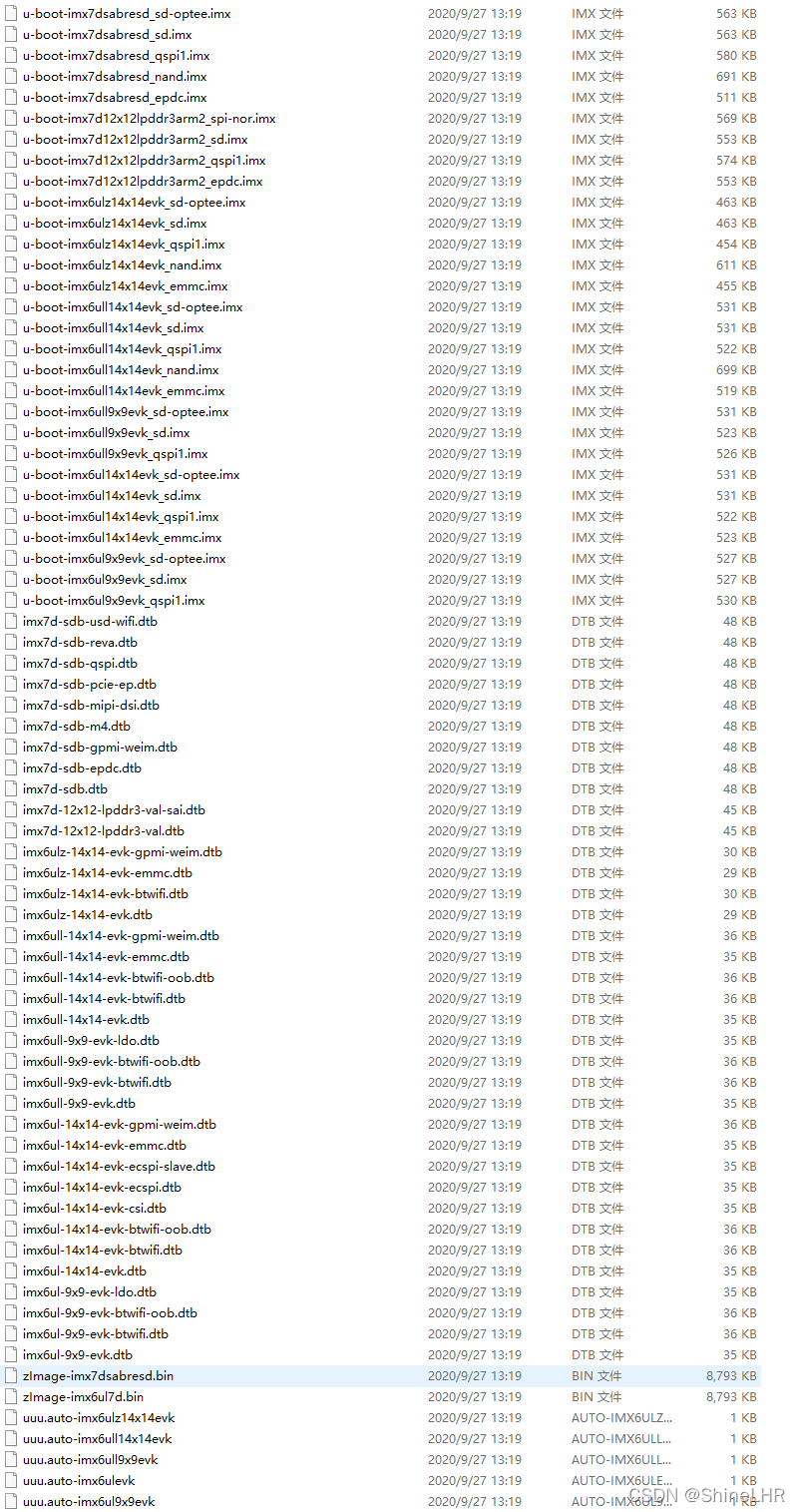

 找到刚下载公板的系统文件L5.4.47-2.2.0_images_MX6UL7D.zip，并解压。打开文件夹你会发现提供了很多且很全的资料。

内核以及对应的设备树均有提供到！

如果我们要烧写整个系统的话，需要找到其中的imx-image-multimedia-imx6ul7d.wic文件

这个文件竟然1.27GB。。

将这个文件保存到SD卡中，利用SD卡启动比较方便

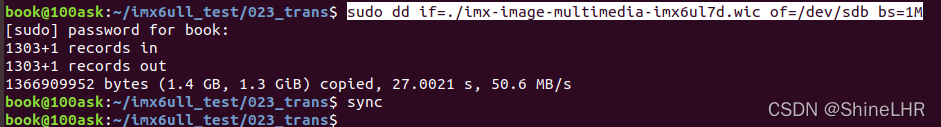

在ubuntu中插入SD卡，利用命令

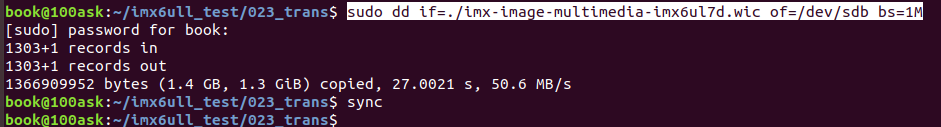

sudo dd if=./imx-image-multimedia-imx6ul7d.wic of=/dev/sdb bs=1M

进行烧写，

将开发板的启动模式设置为SD卡启动后插入SD卡。

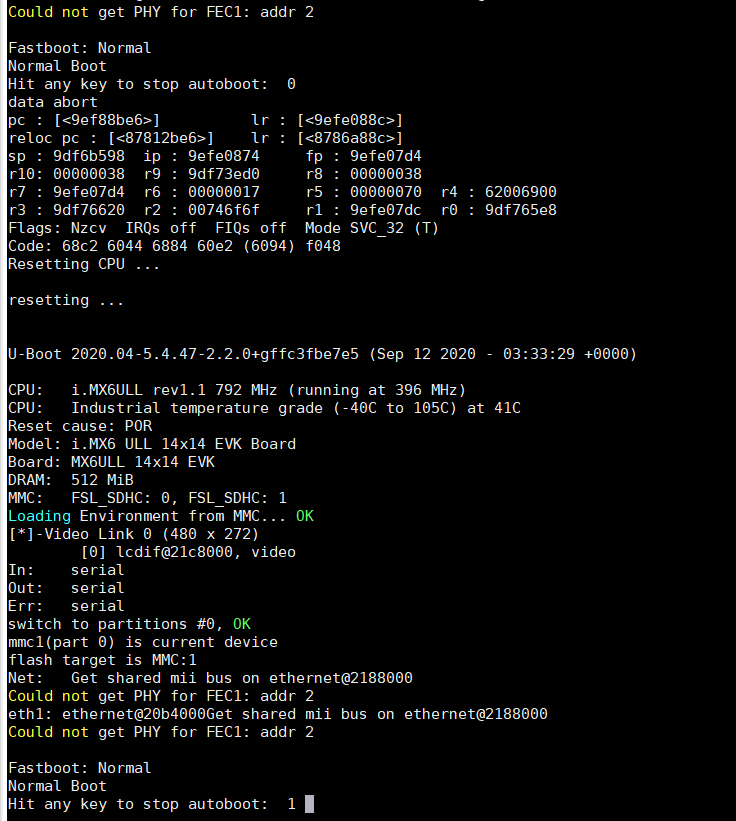

烧写后，可能根据开发板的不同会出现各种各样的问题，我的开发板烧写之后，就会无限重启，但是有些开发板是可以直接启动的

 如果该方法行不通的话，不要慌张，我们就一步一步来，至少先移植一个可以启动的uboot再说。

可以直接使用git下载uboot，在官方文档中也有写git仓库地址，不过我们需要去替换我们需要的uboot的版本。

git clone https://source.codeaurora.org/external/imx/uboot-imx

 git下载有一个问题，就是下载速度超级慢，是真的很慢，几百M的文件下载速度10KB+，emmm只能慢慢的等待。

等下载完之后，就有一个问题了，我们需要编译uboot，因此，编译uboot就需要设置我们的工具链了，我们还需要去下载一个交叉工具链

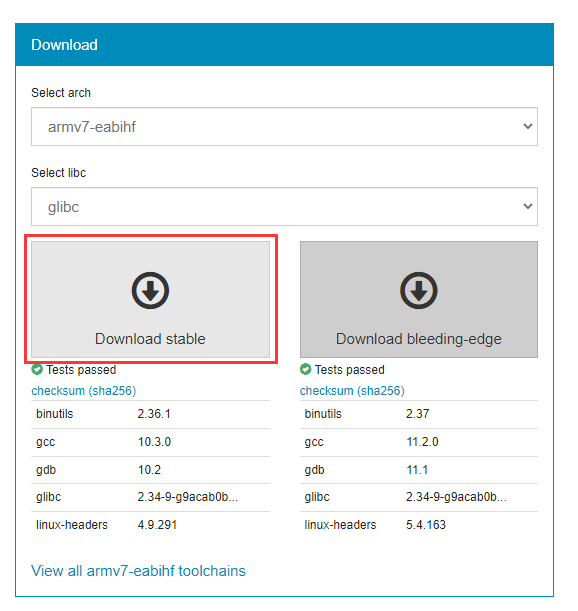

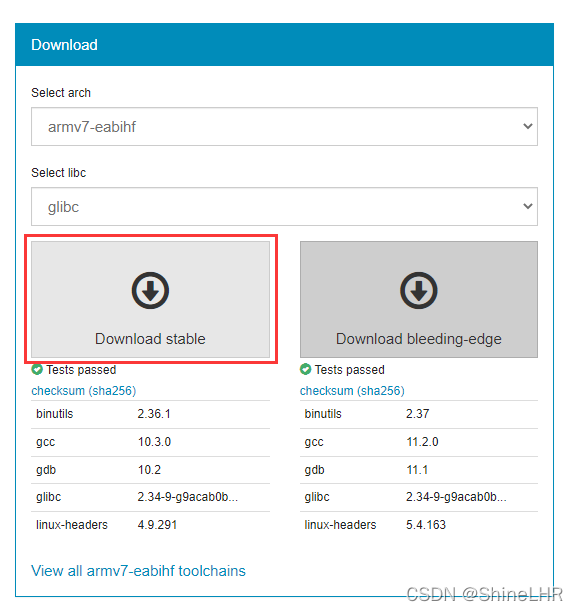

可以去下面的网站直接下载大牛们配置好的交叉工具链，下载后直接用就可以了

Cross-compilation toolchains for Linux - Home

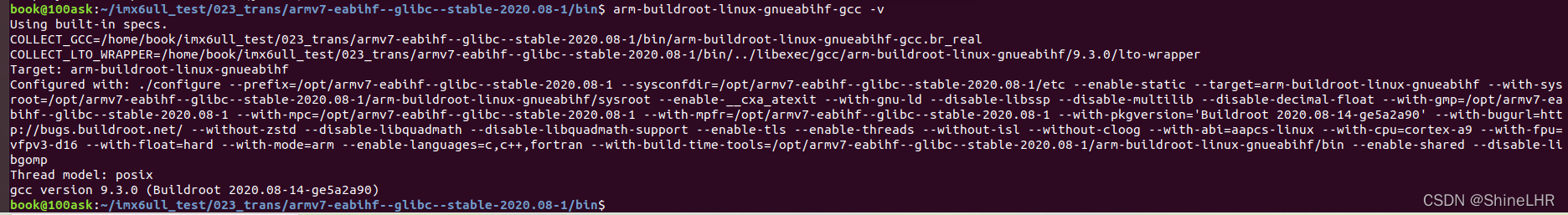

直接下载就可以，下载完之后，放到ubuntu中，解压，记得设置环境变量

export ARCH=arm
export CROSS_COMPILE=arm-buildroot-linux-gnueabihf-
export PATH=$PATH:/home/book/imx6ull_test/023_trans/armv7-eabihf--glibc--stable-2020.08-1/bin

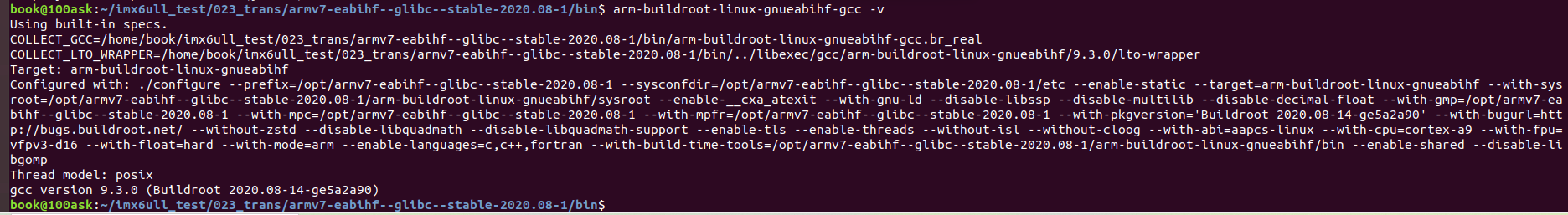

到这一步，我们的交叉编译工具链已经设置好了，剩下的就是去编译出我们的uboot。

但是，我们不能直接去编译，我们需要根据我们使用的内核调整uboot的版本，找到与kernel内核最接近的版本号。

git branch -a
git checkout remotes/origin/imx_v2020.04_5.4.47_2.2.0

第一个命令是查看uboot的版本，在其中找到与我们内核版本最接近的版本号，就是上面的这个
找到后执行第二个命令，就会切换到对应的uboot版本。

然后进入到uboot的目录中

make mx6ull_14x14_evk_defconfig
make menuconfig
make

使用默认配置后，去掉网卡的驱动，最后make

去掉网卡驱动的原因是，对于上面的硬件会发现，我们的网卡与公板是有区别的，而且在刚才使用imx-image-multimedia-imx6ul7d.wic启动的时候，网卡也是在报错，我们直接把关于网卡的东西全部去掉，并不会影响我们的启动。

最后，会编译出来一个u-boot-imx6ull14x14evk_sd.imx文件，我们通过命令烧写到SD卡中，并设置开发板从SD卡启动，使用下面的命令烧写，注意与上面烧写系统的命令有区别。

sudo dd if=./u-boot-imx6ull14x14evk_sd.imx of=/dev/sdb bs=1k seek=1 conv=fsync

上面的命令是把uboot烧写到1k的位置处，下载的文档中有说明，这个是芯片自己的设置，需要把uboot烧写到1k位置处才行。

之后SD卡插到开发板上启动

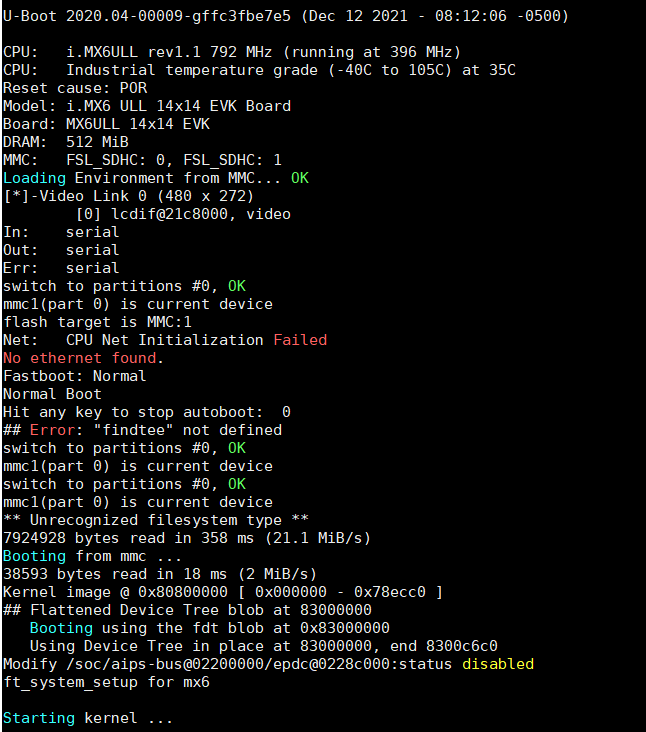

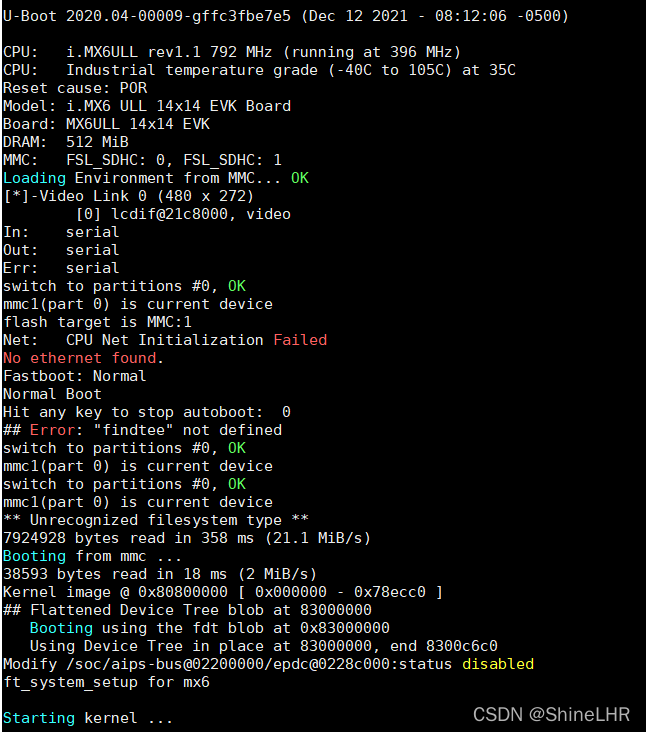

 我的开发板是可以启动的，相信大家的都是可以的，但是可能有些开发板并不能启动到文件系统中，但是只要能显示出

starting kernel ...

说明uboot的任务已经完成了，uboot的移植就算成功了，也不能算是移植，至少有一个从零开发的感觉。
