内容包括光耦特性、参数、输入输出形式,光耦电流传输比的理解,线性度与频测试,隔离与好坏检测电路,可控硅驱动光耦的介绍。紫色文字是超链接,点击自动跳转至相关博文。持续更新,原创不易!
目录:
一、光耦特性与参数
二、光耦电流传输比(CTR)的理解
三、光耦测试-线性度
1、线性度较好光耦
2、TLP521-1的光耦导通的试验报告
1)要求 2)思路 3)电路 4)试验结果
四、光耦测试-频率
1、测试使用的电路
2、测试结果

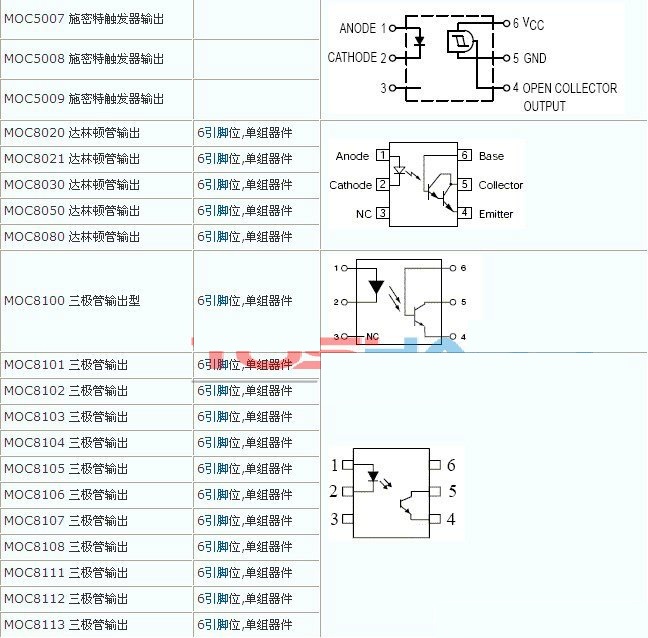

五、常见的光藕输入输出形式
1、光耦的输入形式
1)交流输入光耦

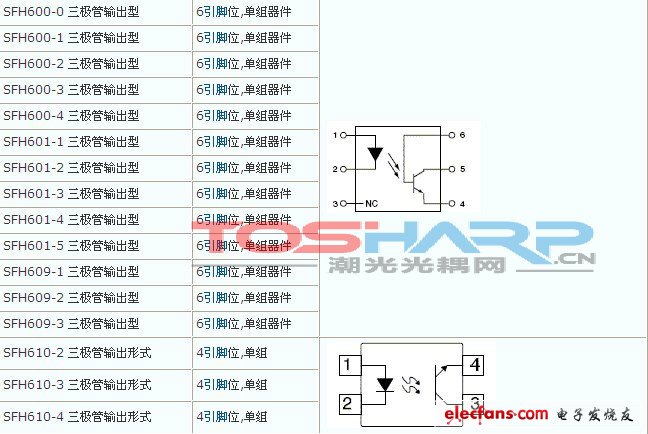

2、光耦的输出形式

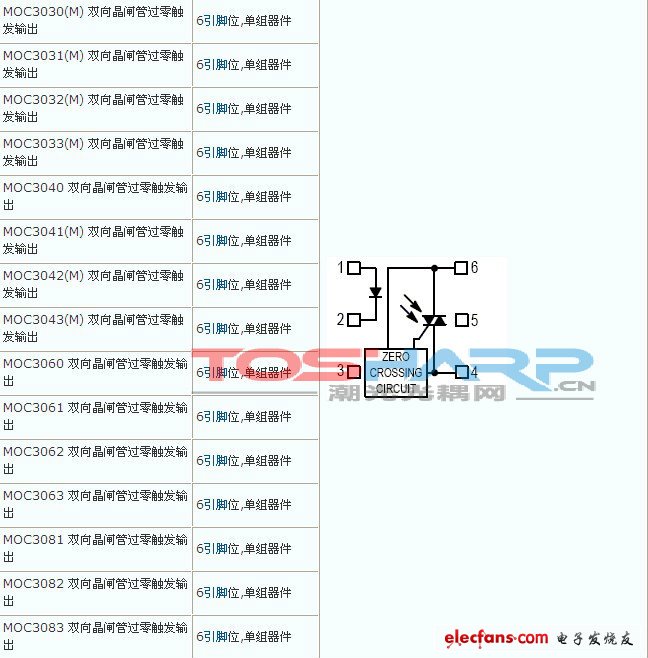

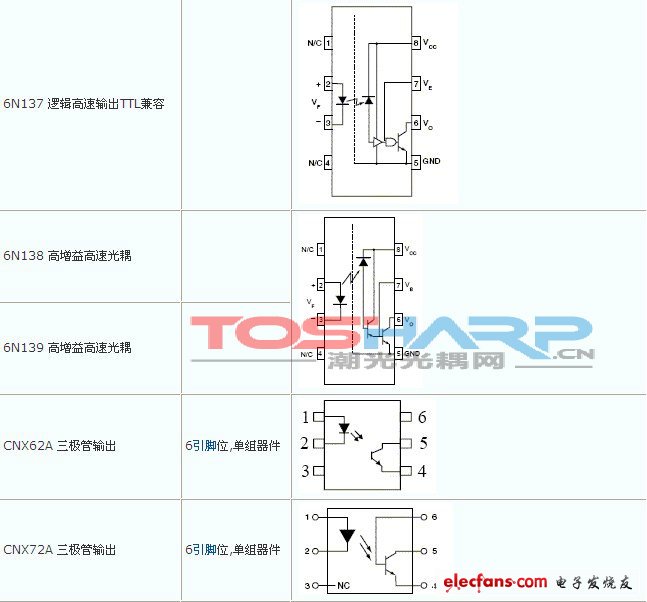

1)三极管输出型 2)逻辑高速与CNX三极管输出型 3)双向晶闸管过零触发输出型
4)施密特触发器与三极管输出型
六、光耦的隔离与检测

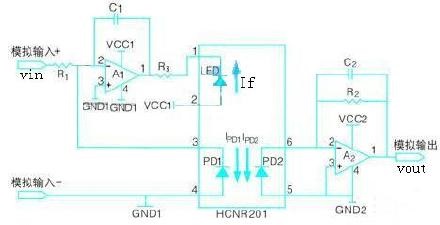

1、模拟量隔离
2、检测
七、可控硅驱动光耦
1、过零型
2、非过零型
附录
-------------------------------------------------------------------------------------------------------------------------

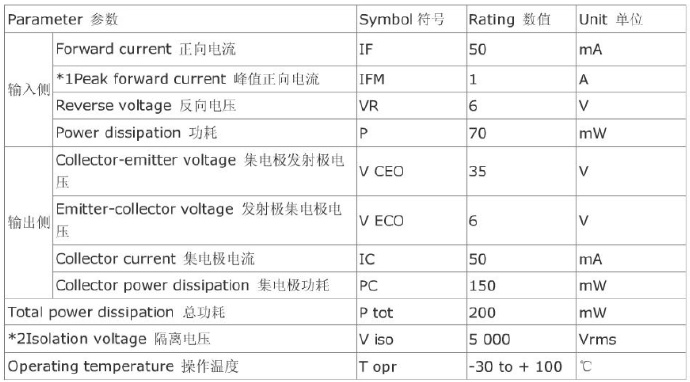

一、光耦特性与参数
由于光耦电路简单,在数字隔离电路或数据传输电路中常常用到,如UART协议的20mA电流环。对于模拟信号,光耦因为输入输出的线形较差,并且随温度变化较大,限制了其在模拟信号隔离的应用。光耦分线性和非线性,属电流型器件,对电压性噪声能有效地抑制。
常用的4脚线性光耦有PC817A-D、PC111、TLP521等。常用的六脚线性光耦有:TLP632、TLP532、PC614、PC714、PS2031等。常用的4N25、4N26、4N35、4N36是不适合用于开关电源中的,因为这4种光耦均属于非线性光耦。
-------------------------------------------------------------------------------------------------------------------------
二、光耦电流传输比(CTR)的理解

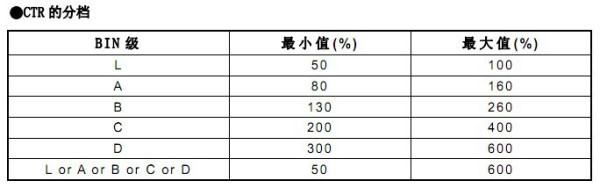

PC817分为A、B、C、D四个档位说明,书面上称为电流传输比(CTR)不同。IF电流在1mA~7mA有良好的线性,常规取5mA。

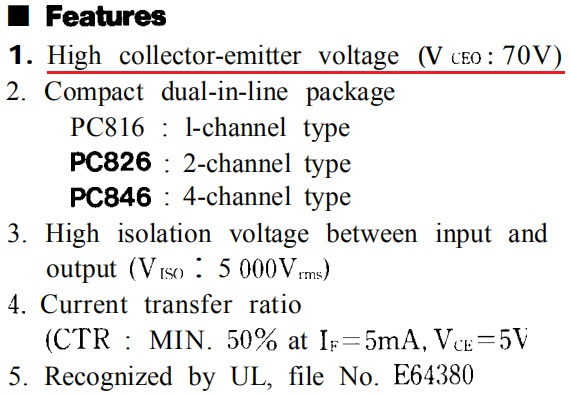

PC816的反向耐压Vceo=70V,PC817只有35V,其他参数几乎相同。

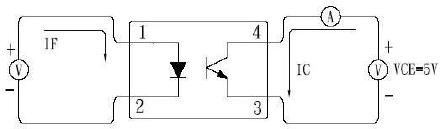

电流传输比(current transfer ratio):描述光耦控制特性的参数,即副边的输出电流(IO)与原边输入电流(IF)的百分比,传输比CTR = IO ÷ IF × 100%(资料上给的值一般指的是最大值)。
采用一只光敏三极管的光耦合器,CTR的范围大多为20%~300%(如4N35),而PC817A则为80%~160%,台湾亿光(如EL817)可达50%~600%。这表明欲获得同样的输出电流,后者只需较小的输入电流。因此,CTR参数与晶体管的hFE有某种相似之处。
例如:

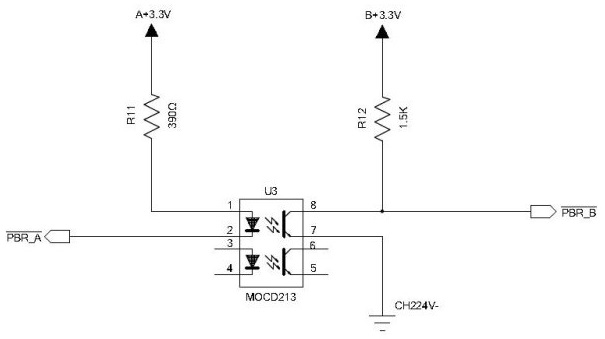

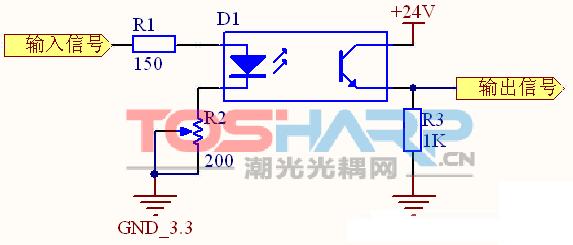

CTR=100%=1,IF=5mA,则IC的最大值为5mA,实际中一般小于5mA。R12不能选的过小,应该保证3.3V/R12≤(3.3-VF)/R11的值。
-------------------------------------------------------------------------------------------------------------------------
三、光耦测试-线性度
1、线性度较好光耦
HCNR200/201、TLP521-1等。
--------------------------------------------------------------
2、TLP521-1的光耦导通的试验报告
1)要求
3.5V~24V 认为是高电平,0V~1.5V认为是低电平
--------------------------------
2)思路
0V~1.5V认为是低电平,利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降,吃掉1.4V左右;
24V是最高电压,不能在最高电压的时候,光耦通过的电流太大;所以选用2K的电阻;光耦工作在大概10mA的电流,可以保证稳定可靠工作N年以上;
3.5V以上是高电平,为了尽快进入光敏三极管的饱和区,要把光耦的光敏三极管的上拉电阻加大;因此选用10K;同时要考虑到ctr最小为50%。
--------------------------------
3)电路
发光管端
实验室电源(0~24V)->2K->1N4001->TLP521-1(1)->TLP521-1(2)->gnd1
光敏三极管
实验室电源(DC5V)->10K->TLP521-1(4)->TLP521-1(3)->gnd2
万用表
直流电压挡20V
万用表+ -> TLP521-1(4)
万用表- -> TLP521-1(3)
--------------------------------
4)试验结果
输入电源(V) | 万用表电压(V) |
1.3 | 5 |
1.5 | 4.8 |
1.7 | 4.41 |
1.9 | 3.58 |
2.1 | 2.94 |
2.3 | 1.8 |
2.5 | 0.58 |
2.7 | 0.2 |
2.9 | 0.19 |
3.1 | 0.17 |
3.3 | 0.16 |
3.5 | 0.16 |
5 | 0.13 |
24 | 0.06 |
-------------------------------------------------------------------------------------------------------------------------
四、光耦测试-频率
TLP521-1、PS2801-1、PS2805-1、TLP127、TLP181、HCPL0603、HCPL0600的测试。
1、测试使用的电路
--------------------------------------------------------------

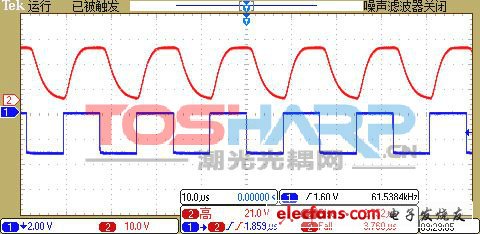

2、测试结果
光耦型号 | 通过频率 | 上升时间 t_PHL | 下降时间 t_PLH |
TLP521-1 | 61.5KHz | 3us | 4us |
PS2801-1 | 40KHz | 5us | 6us |
PS2805-1 | 40KHz | 3us | 5us |
TLP127 | 2KHz | 1us | 100us |
TLP181 | 61.5KHz | 2us | 3us |
HCPL0603 | 8MHz | 36ns | 6ns |

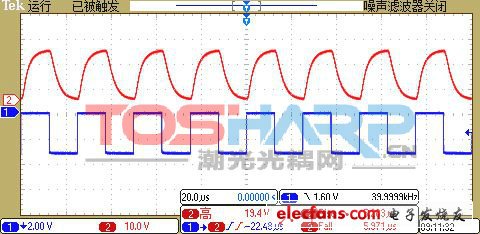

测试中发现TLP127的关闭时间很长,该光耦为达林顿管输出,其原因可能是由于达林顿管的输出电流能力较强,最大可达150mA,而我们测试电路的负载较小,输出端泻电流较慢,导致电平保持时间、关断时间等都很长。在4K波形中可以看到,电流尚未来得及完全释放下一个上升沿即已经开始,此时的信号输出已经无法正常使用。芯片手册上给出的参数亦是如此,在典型电路的测试中(详情请参阅厂家的数据手册)关断时间达到80us,因此在使用该类型光耦是要注意。HCPL0603为高速集成电路输出光耦,因此可使用频率相当高,测试中甚至可达到20MHz的极限频率。

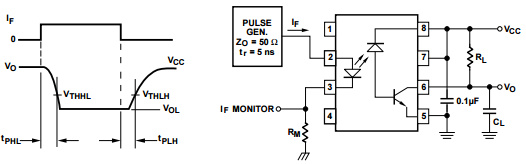

Mode | Sym. | Test circuit | Test condition | Typ.* | Max. |
6N136 | tPHL | 1 | RL=1.9K | 200ns | 800ns |
| tPLH | 1 | RL=1.9K | 600ns | 800ns |
6N137 | tPHL | 1 | RL=350Ω,Cl=15pF,IF=7.5mA | 60ns | 75ns |
| tPLH | 1 | RL=350Ω,Cl=15pF,IF=7.5mA | 60ns | 75ns |
HCPL4503 | tPHL | 1 | RL=1.9K | 200ns | 1000ns |
| tPLH | 1 | RL=1.9K | 600ns | 1000ns |
HCPL4504 | tPHL | 1 | Pulse: f = 20 kHz, Duty Cycle =10%, IF = 16 mA, VCC = 5.0 V, RL = 1.9 kΩ, CL = 15 pF, VTHHL = 1.5 V | 200ns | 300ns |
| tPLH | 1 | Pulse: f = 20 kHz, Duty Cycle =10%, IF = 16 mA, VCC = 5.0 V, RL = 1.9 kΩ, CL = 15 pF, VTHHL = 1.5 V | 500ns | 700ns |
FOD3180 | tPHL | 0 | IF = 10mA, Rg = 10, f = 250kHz, Duty Cycle = 50%, Cg = 10nF | 135ns | 200ns |
| tPLH | 0 | IF = 10mA, Rg = 10, f = 250kHz, Duty Cycle = 50%, Cg = 10nF | 105ns | 200ns |
TLP113 | tPHL | 0 | IF=016mA CL=15pF, RL=350 | 60ns | 120ns |
| tPLH | 0 | IF=016mA CL=15pF, RL=350 | 60ns | 120ns |

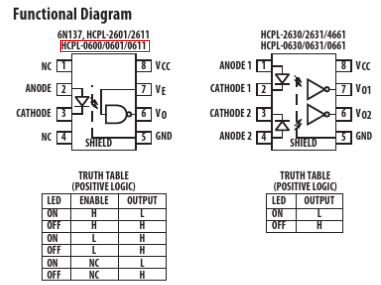

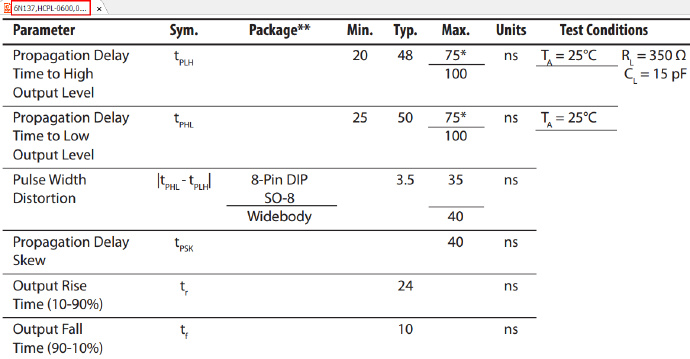

6N137/HCPL-0600/01/11 DataSheet:
**Ratings apply to all devices except otherwise noted in the Package column.

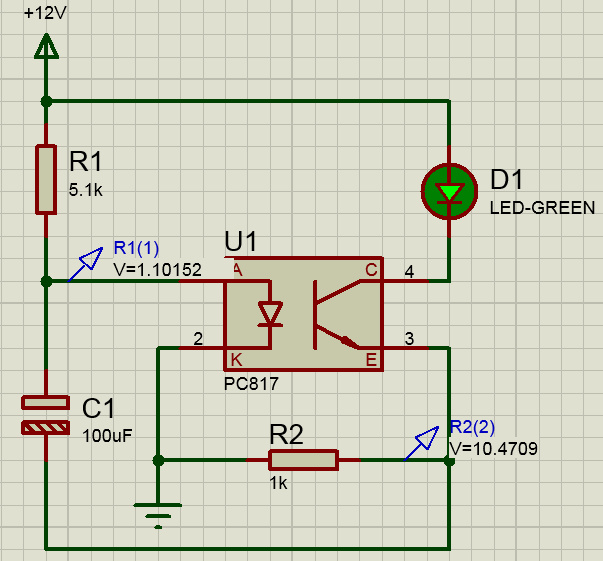

图6.2.1 检测电路
-------------------------------------------------------------------------------------------------------------------------
七、可控硅驱动光耦

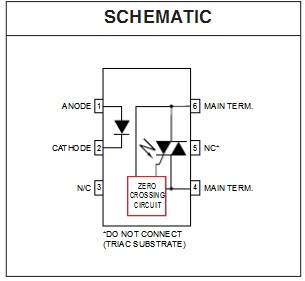

1、过零型
应用于不需要移相调整的电路或当中。比如功能单一的开关功能,过零触发可以最大程度的消除干扰。施加驱动信号后的第一个过零点导通(驱动信号与过零点“与运算”的关系),比如:MOC3063、MOC3083等。

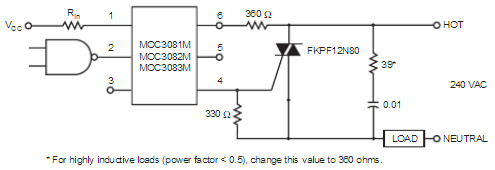

7.1.2 可控硅控制样图
T1与栅极之间悬空或接一个分流电阻;双向触发串联限流电阻后,加在栅极和T2之间;如下图所示。T2接热端还是负载没有关系;若能够确定电源的相线和零线,T1接在零线上较好。

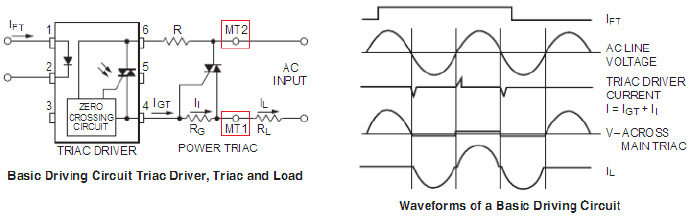

7.1.3 T1、T2连接位置与波形
--------------------------------------------------------------
2、非过零型
主要用于移相控制电路,如调光调速等改变导通角的驱动应用当中。施加信号后即导通(通常用于斩波、调功,会对电网产生干扰),比如:MOC3021、MOC3052等。
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
