嵌入式系统——流水线处理机执行时间计算

流水线执行时间计算

每条指令操作时步骤有$K$步，分别由$K$个部件执行，共有$N$条指令执行,每个部件的工作周期均为$\Delta t$。在单流水线处理机执行指令时，第一条指令执行完毕所花时间为$K\times \Delta t$，此后需要执行$N-1$条指令，并在之后的每个$\Delta t$时间都有指令完成，花费$(N-1)\times \Delta t$。所有总共需要时间
$$(K+N-1)\times \Delta t$$

例题

例1：

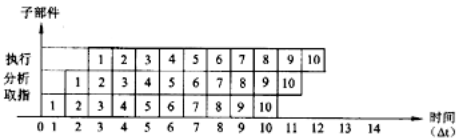

设指令由取指、分析、执行3个子部件完成，每个子部件的工作周期均为△t，采用常规标量单流水线处理机。若连续执行10条指令，则共需时间 _ △t。

• A．8
• B．10
• C．12
• D．14

解析：K+N-1=3+10-1=12,选C
