使用StarUml画数据库ER图，并使用DDL生成SQL代码

StarUML(简称SU)，是一种创建UML类图，生成类图和其他类型的统一建模语言(UML)图表的工具。StarUML是一个开源项目之一发展快、灵活、可扩展性强.

StarUml 下载地址

本片文章是介绍使用StarUml来画数据库设计里面的ER图，并使用StarUml里面的DDL插件来生成SQL代码。

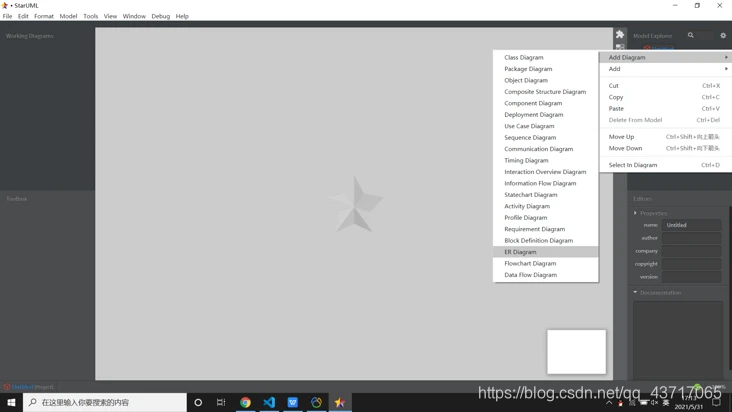

创建ER图模型

在这里插入图片描述

在这里插入图片描述

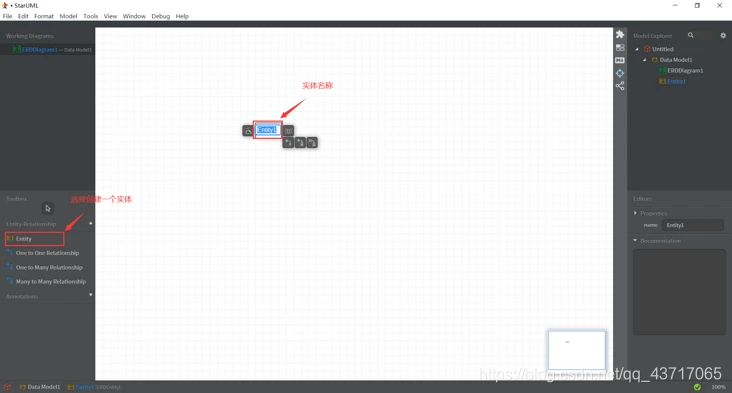

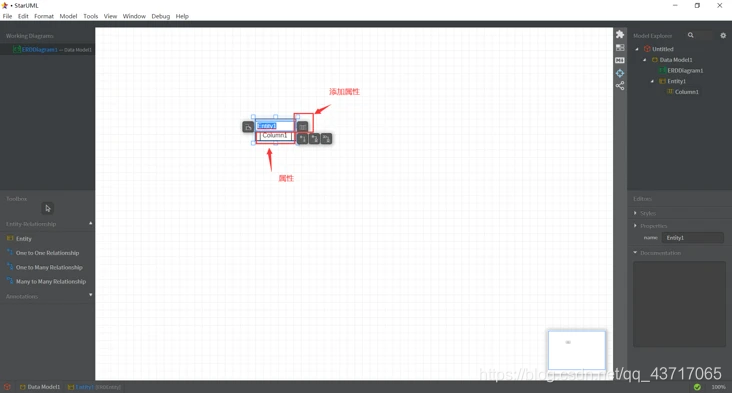

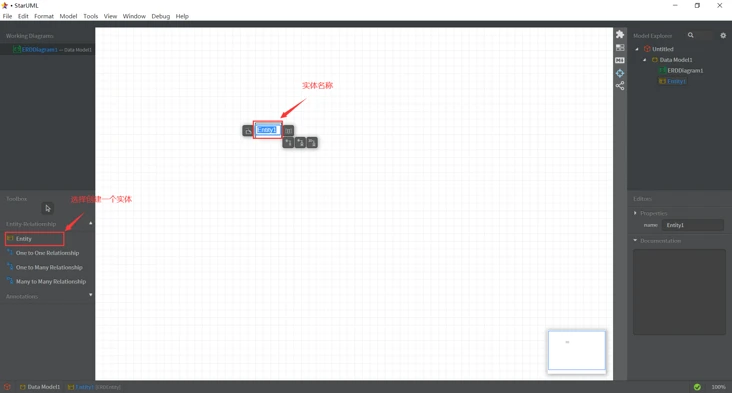

创建实体并添加属性

在这里插入图片描述

在这里插入图片描述

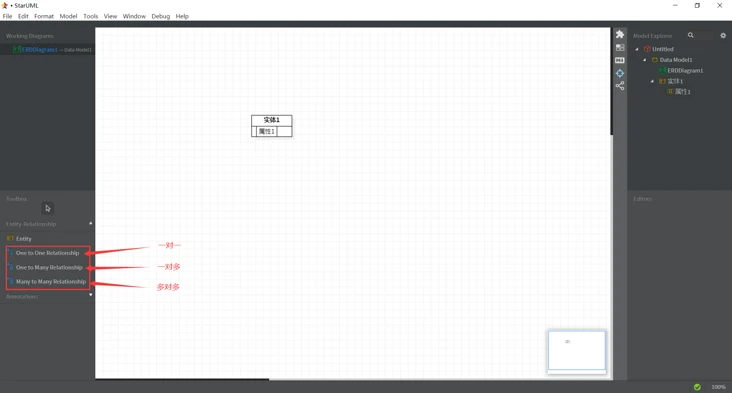

选择实体之间的联系（一对一，一对多，多对多）

在这里插入图片描述

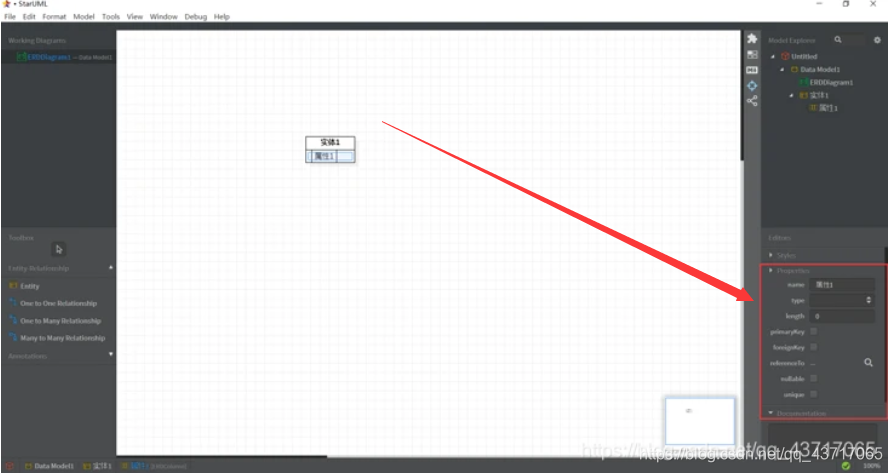

设置属性的类型，长度，主键等
在这里插入图片描述

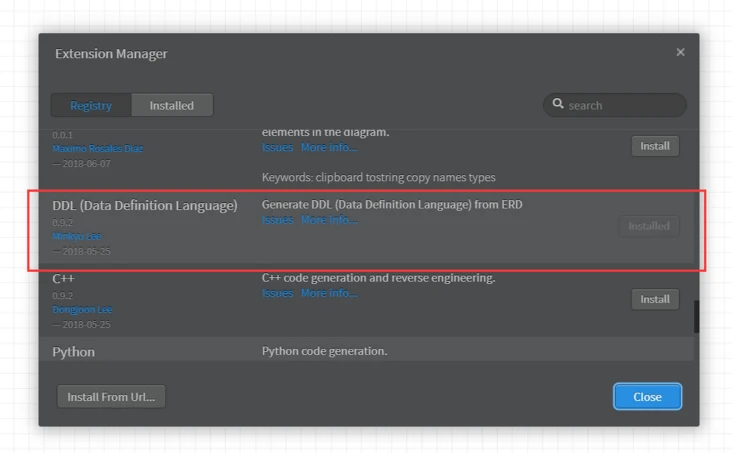

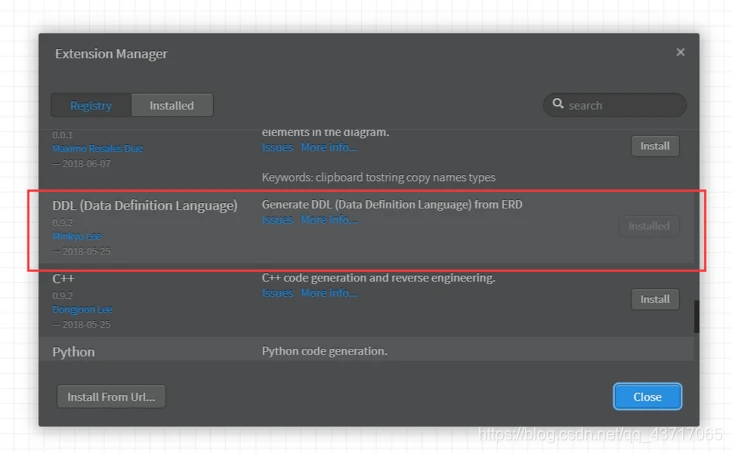

下载DDL插件

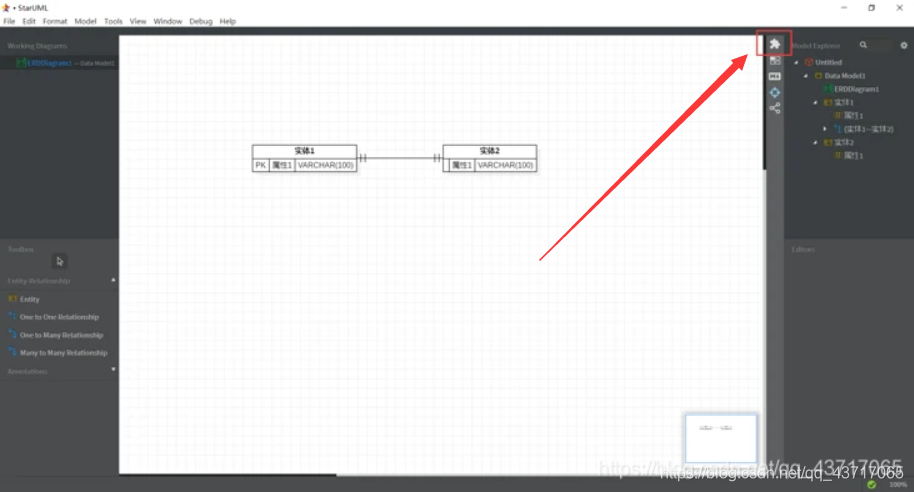

在这里插入图片描述

这里已经下好了，所以是installed

在这里插入图片描述

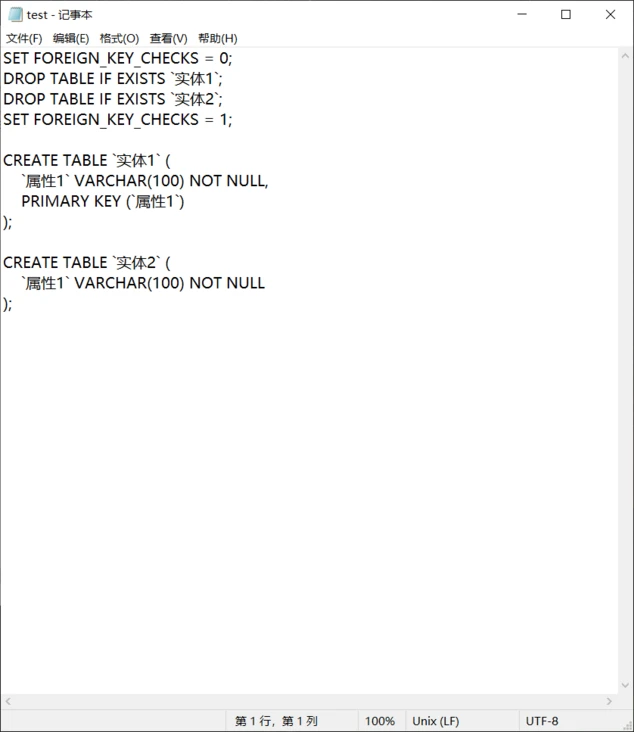

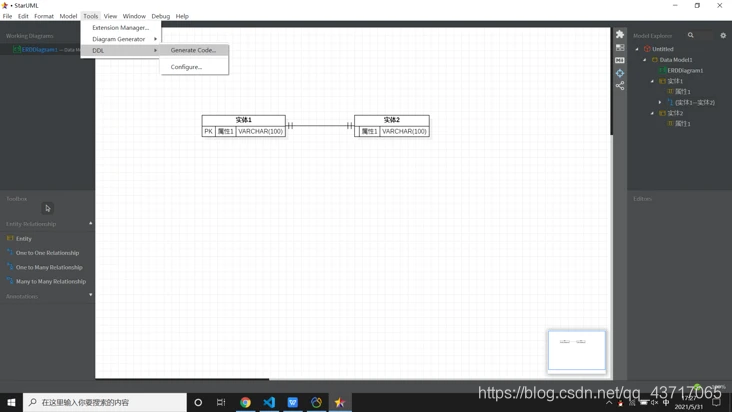

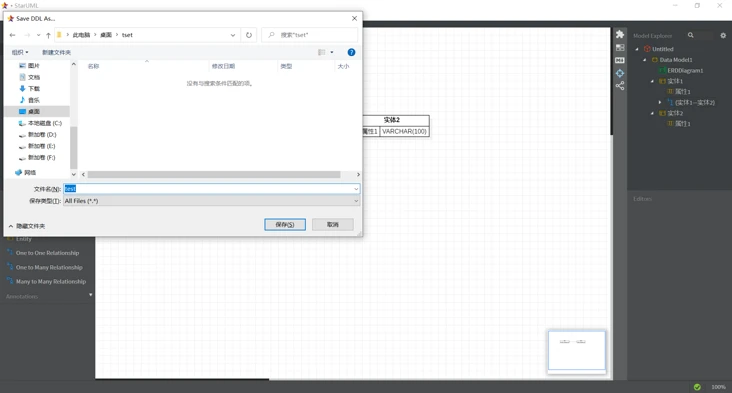

使用DDL生成SQL代码

在这里插入图片描述

在这里插入图片描述

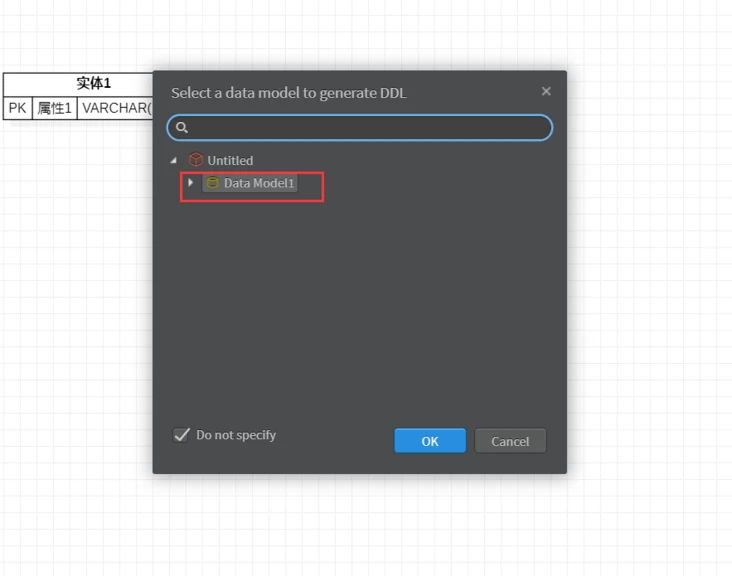

选择ER图模型

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
