数字信号处理——卷积、共轭对称、相关

本文的内容有离散时间信号的集合平均、两个序列的卷积、复数序列的共轭(反)对称、抽样过程、序列的互相关与自相关。

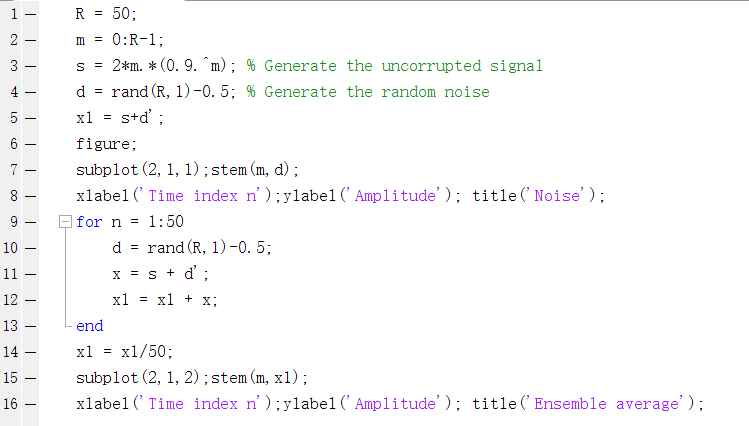

集合平均

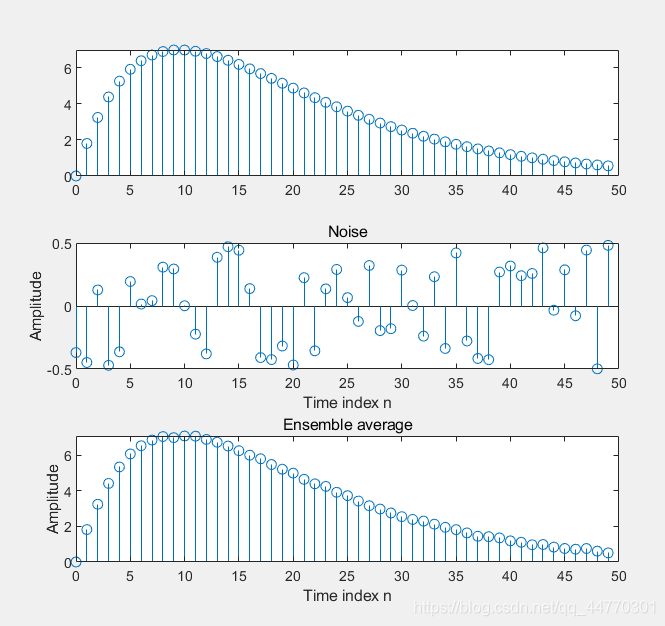

叠加了噪声的信号在集合平均后接近于原始信号
在这里插入图片描述
运行结果:在这里插入图片描述

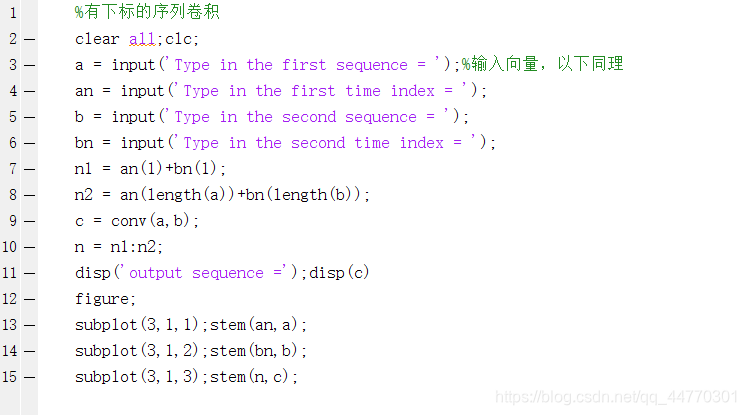

卷积

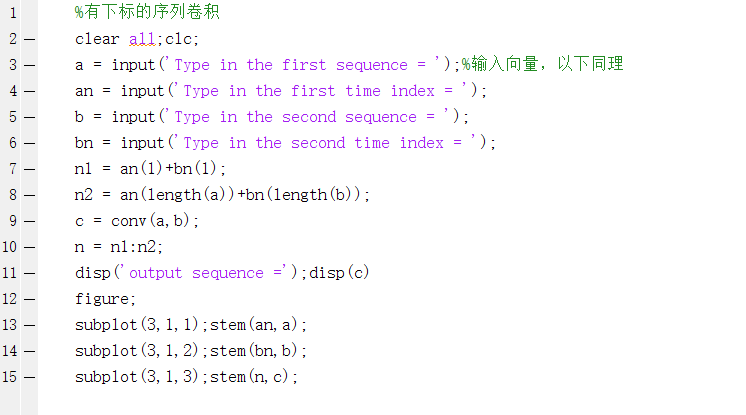

可以使用matlab中的卷积函数conv()
在这里插入图片描述

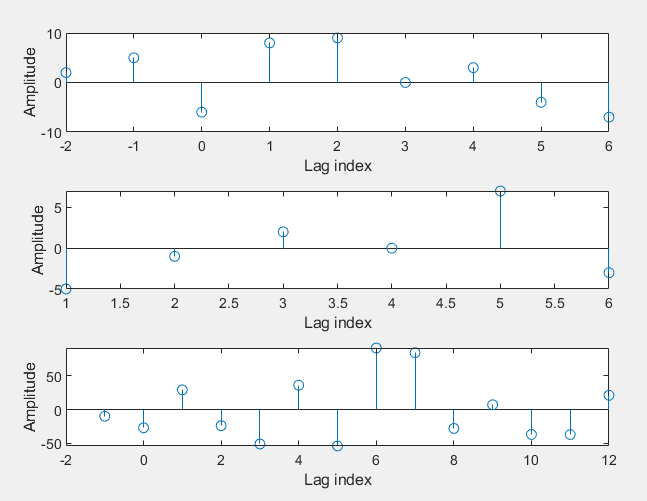

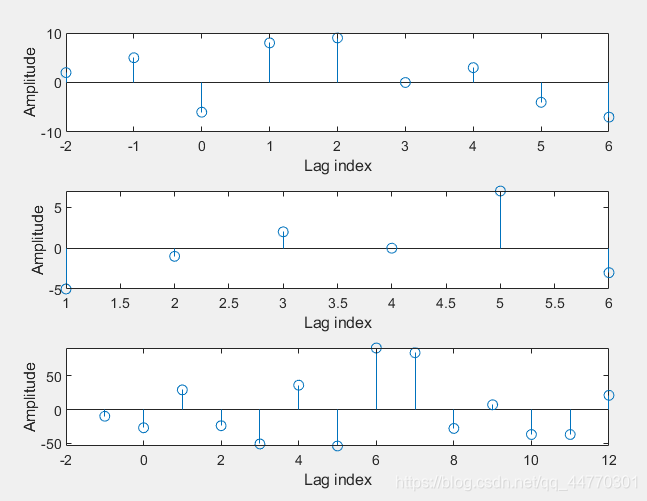

运行结果:在这里插入图片描述
在这里插入图片描述

复数序列的共轭(反)对称

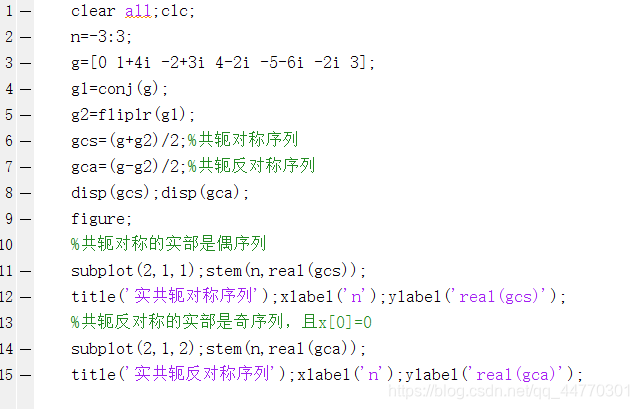

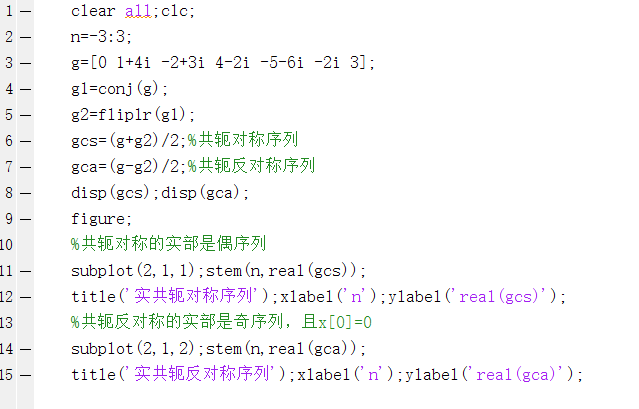

在这里插入图片描述

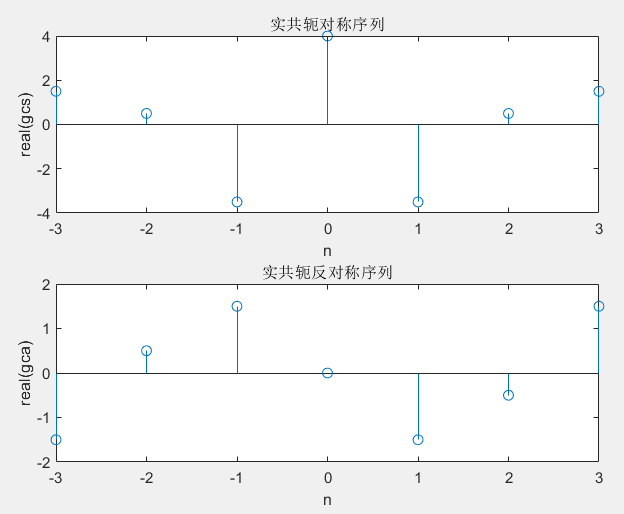

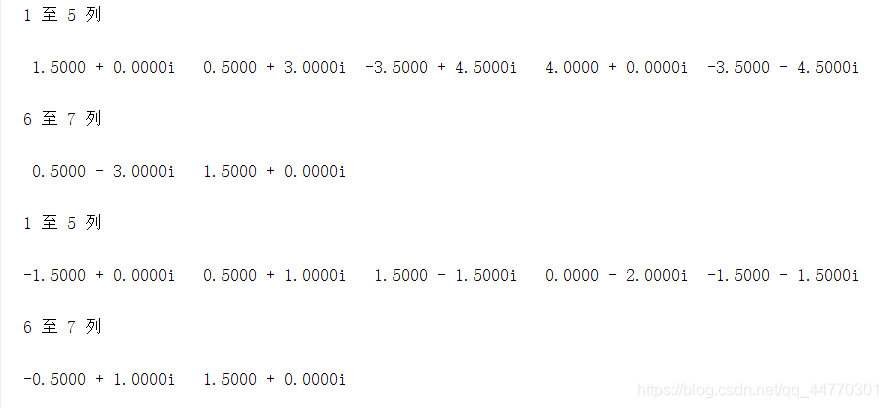

运行结果:

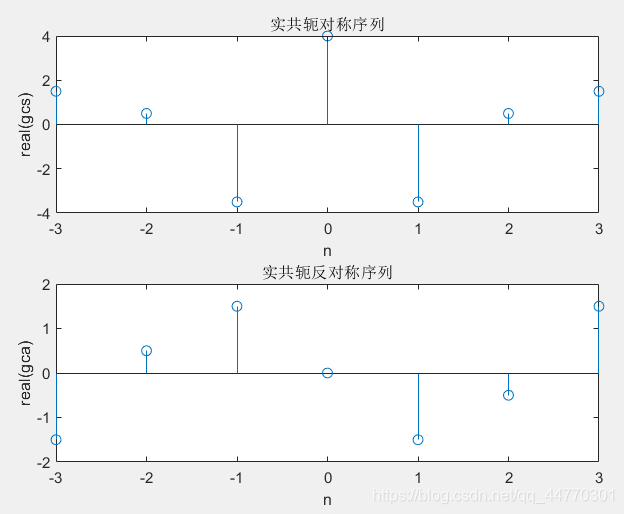

在这里插入图片描述
在这里插入图片描述
因此可以看出,共轭对称序列的实部是偶序列,共轭反对称序列的实部是奇序列,且在n=0处序列的值为0。

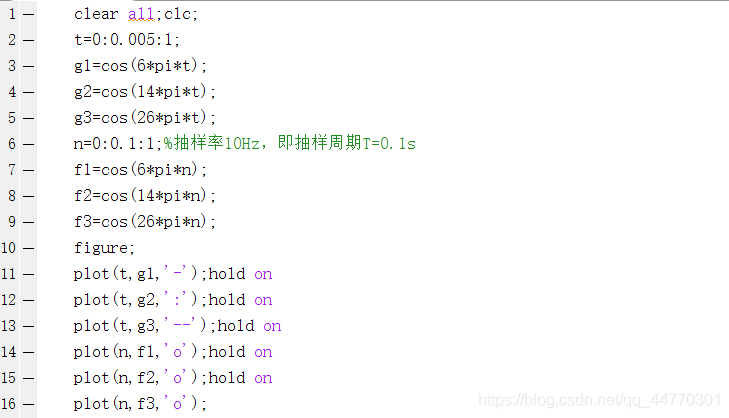

抽样过程

在这里插入图片描述

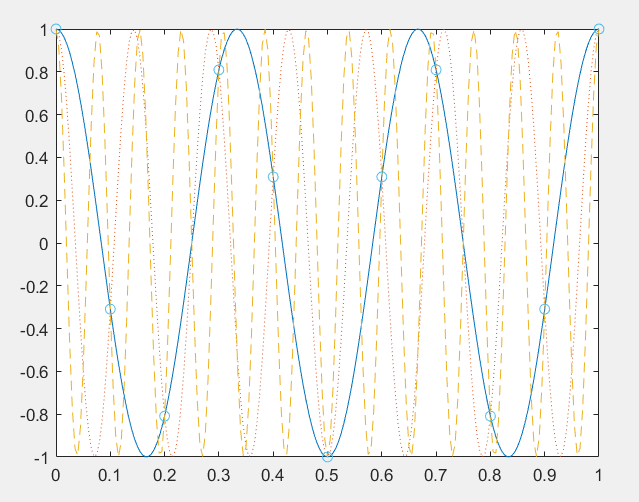

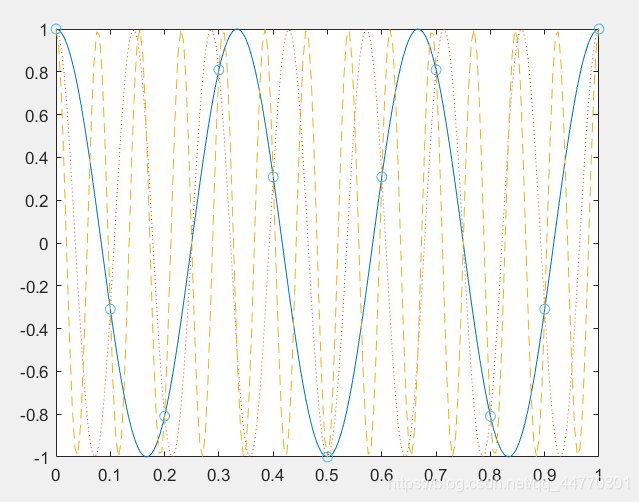

运行结果:
在这里插入图片描述
由此可见,抽样频率小于等于被抽样信号频率的两倍时,对较高频率的连续正弦信号抽样得到相同的较低频率的连续正弦序列,即信号的“混叠”。

序列的互相关与自相关

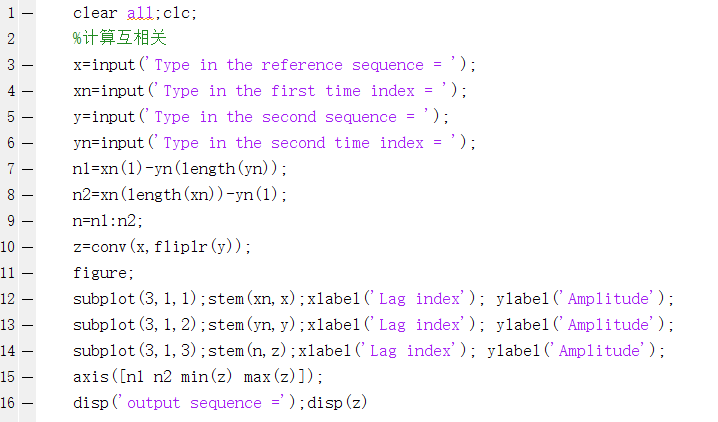

·互相关

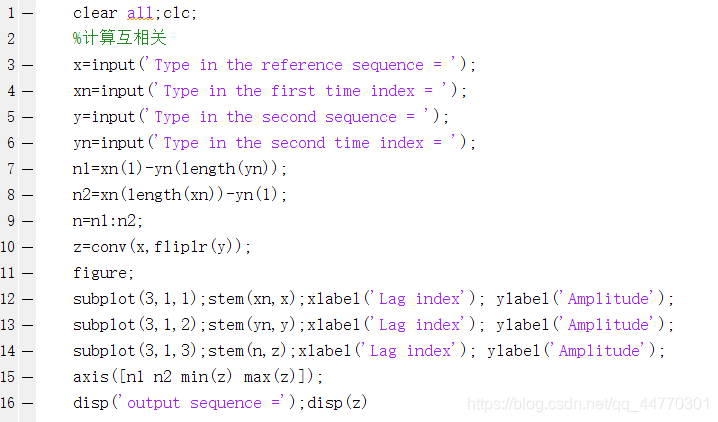

在这里插入图片描述

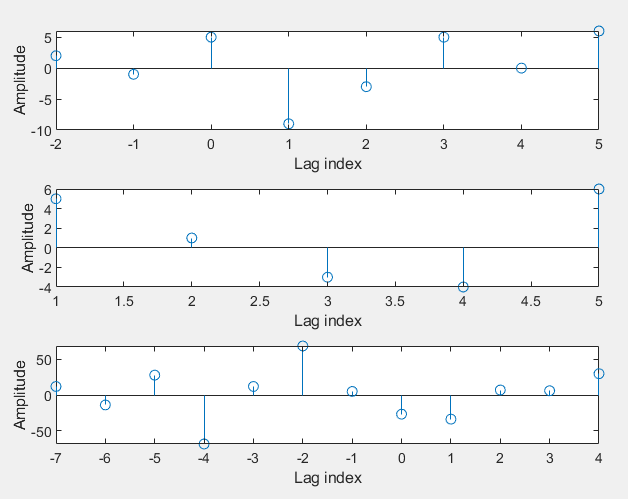

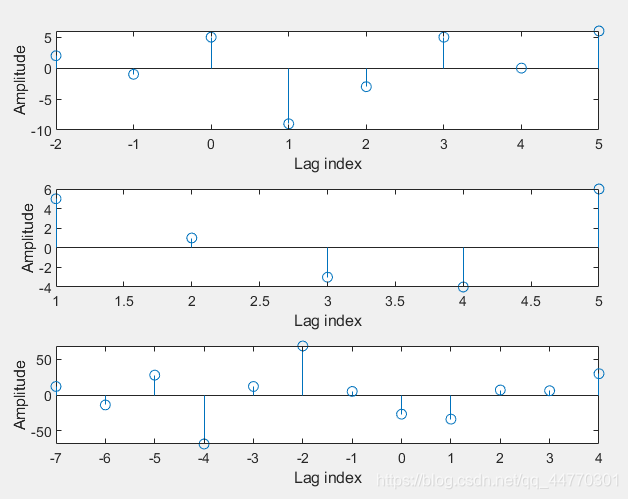

运行结果:在这里插入图片描述
在这里插入图片描述
计算互相关可以看作第一个序列与第二个序列的反折的卷积。

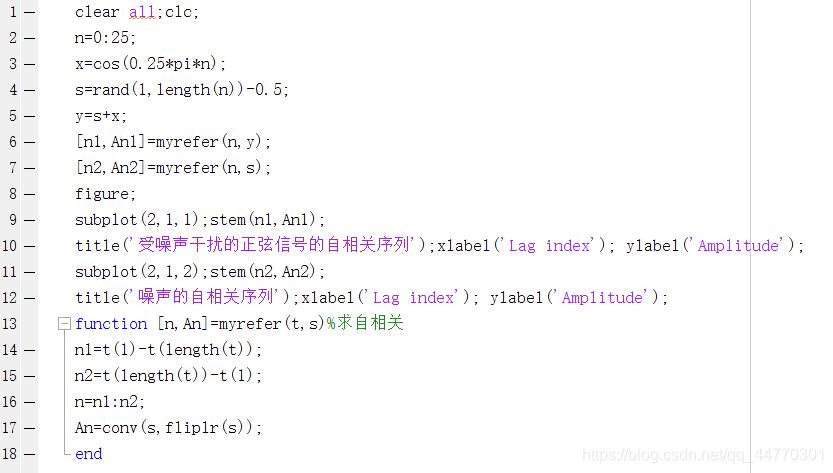

·自相关

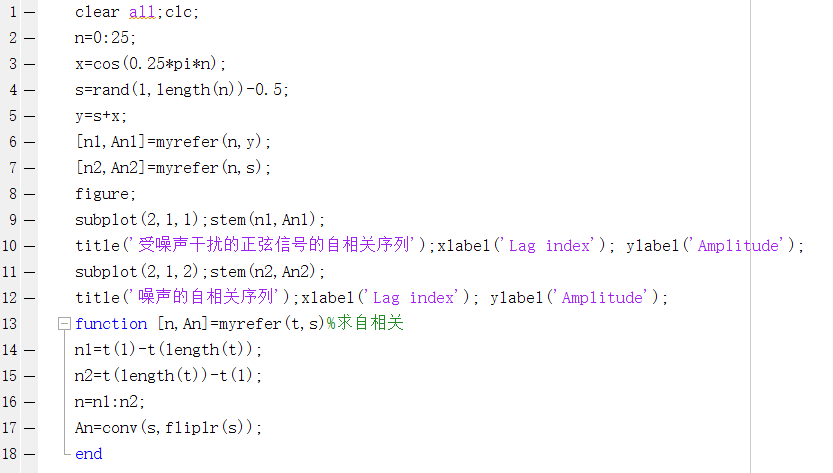

在这里插入图片描述

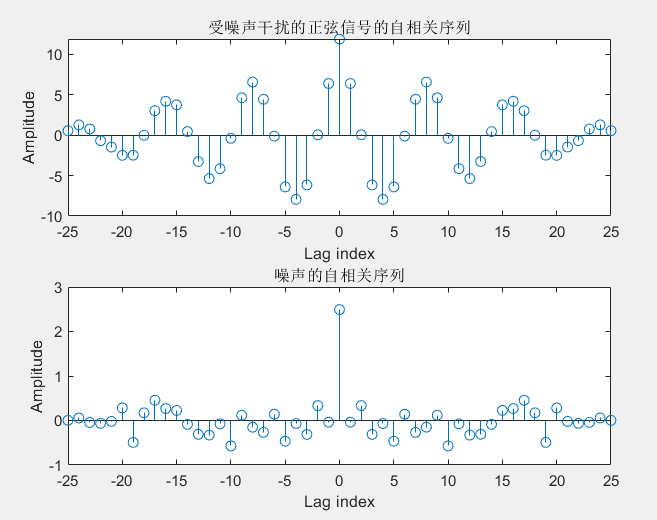

运行结果:
在这里插入图片描述
在零时滞时,自相关序列取得最大值。
对于周期信号,自相关序列的峰值的周期与原序列周期相同。
