一、实验目的
1、掌握中兴三层交换机vlan业务的配置方法和结果验证。
二、实验内容
1、完成中兴三层交换机vlan业务的配置和结果验证。
三、实验过程
1、实验任务说明
如图1-1所示，交换机A的端口fei 1/1、 fei 1/2和交换机B的端口fei 1/1、 fei 1/2属于Vlan 10;交换机A的端口fei_ 1/4、 fei_ 1/5 和交换机B的端口fei 1/4、 fei_ 1/5 属于Vlan 20，均为Access端口。两台交换机通过端口fei_ 1/24 和fei_ 1/24 以Trunk方式连接，两端口为Trunk端口。请完成两台交换机vlan业务的配置，并进行结果验证。

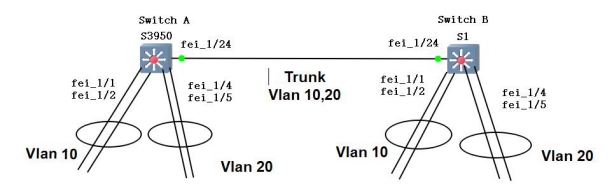

图1-1 交换机混合端口的vlan实验
2、业务配置流程图

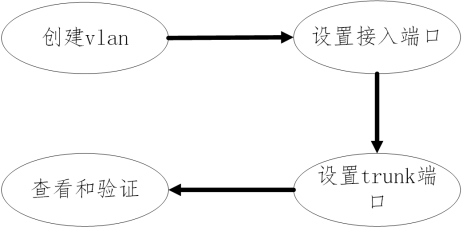

图1-2 交换机混合端口的vlan实验配置流程
3、实验配置过程
1.创建vlan
步骤1：交换机A的配置
ZXR10(config)# vlan 10
ZXR10(config-vlan 10)# exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)# exit
步骤2：交换机B的配置
ZXR10(config)# vlan 10
ZXR10(config-vlan 10)# exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)# exit
2.设置接入端口
步骤1：交换机A的配置
ZXR10(config)# vlan 10
ZXR10(config-vlan 10)# switchport pvid fei_1/1-2
ZXR10(config-vlan 10)# exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)# switchport pvid fei_1/4-5
ZXR10(config-vlan 20)# exit
步骤2：交换机B的配置
ZXR10(config)# vlan 10
ZXR10(config-vlan 10)# switchport pvid fei_1/1-2
ZXR10(config-vlan 10)# exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)# switchport pvid fei_1/4-5
ZXR10(config-vlan 20)# exit
3.设置trunk端口
步骤1：交换机A的配置
ZXR10(config)# interface fei_1/24
ZXR10(config-fei_1/24)# switchport mode trunk
ZXR10(config-fei_1/24)# switchport trunk vlan 10,20
ZXR10(config-fei_1/24)# exit
步骤2：交换机B的配置
ZXR10(config)# interface fei_1/24
ZXR10(config-fei_1/24)# switchport mode trunk
ZXR10(config-fei_1/24)# switchport trunk vlan 10
ZXR10(config-fei_1/24)# switchport trunk vlan 20
ZXR10(config-fei_1/24)# exit
4.查看和验证
步骤1：显示所有的vlan信息
ZXR10(config)# show vlan
检查输出结果，确认配置无误
步骤2：ping结果验证
使用两台电脑，配置IP地址在相同的网段，比如电脑1 IP设为192.168.1.1/24；电脑21P设为192.168.1.2/24。 确保两台电脑直接用网线相连可以ping通。
将电脑1接人交换机A的fei_1/1口，将电脑2接入交换机A的fei_1/4口;由于属于不同vlan,验证结果应该是ping不通。然后将电脑2接人交换机A的fei_1/2口，由于属于相同的vlan,验证结果应该是可以ping通。
之后将电脑1接人交换机A的fei_1/4口，将电脑2接人交换机B的fei_1/1日，验证结果应该是ping不通。然后将电脑2接人交换机B的fei_1/4口或者fei_1/5 口，验证结果应该是可以ping通。
四、实验查看及验证
1.实验配置如下：

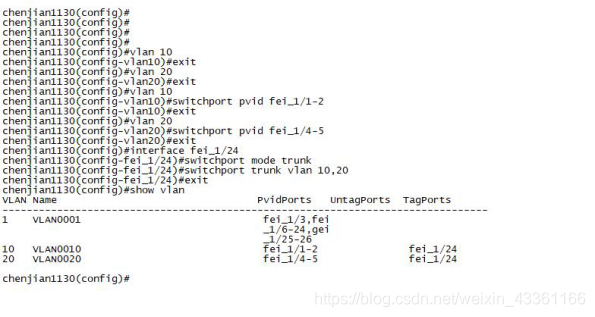

图1-3 交换机混合端口的vlan实验配置
2.使用两台电脑，配置IP地址在相同的网段，比如电脑1 IP设为192.168.0.12/24；电脑21P设为192.168.0.13/24。 确保两台电脑直接用网线相连可以ping通。

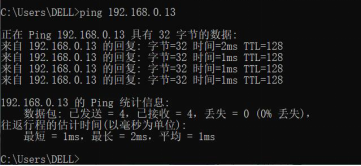

图1-4 两台电脑用网线连接ping通
3.将电脑1接人交换机A的fei_1/1口，将电脑2接入交换机A的fei_1/4口;由于属于不同vlan,验证结果应该是ping不通。

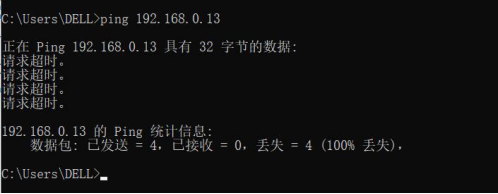

图1-5 交换机A的fei_1/1口 ping 交换机A的fei_1/4口
4.然后将电脑2接人交换机A的fei_1/2口，由于属于相同的vlan,验证结果应该是可以ping通。

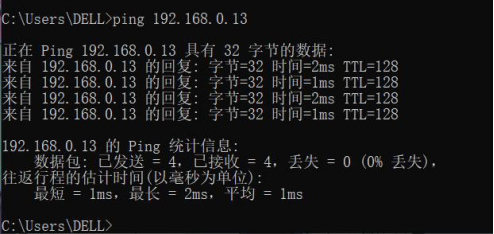

图1-6 交换机A的fei_1/1口 ping 交换机A的fei_1/2口
5.之后将电脑1接人交换机A的fei_1/4口，将电脑2接人交换机B的fei_1/1日，验证结果应该是ping不通。
图1-7 交换机A的fei_1/4口 ping 交换机B的fei_1/1口
6.然后将电脑2接人交换机B的fei_1/4口或者fei_1/5 口，验证结果应该是可以ping通。

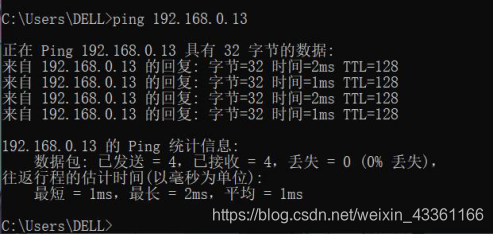

图1-8 交换机B的fei_1/4口 ping 交换机A的fei_1/5口
五、实验思考与总结
1、了解并熟悉了中兴三层交换机vlan业务的配置方法和结果验证；
2、在默认情况下，所有端口都属于vlan 1，所以在把端口分给不同的vlan后，要把默认在vlan 1中所保留的端口删除；
3、vlan技术有高速、灵活、管理简便和扩展容易等特点；
4、创建vlan时，记住其ID在1-4094之间。
