认识hcip---华为认证体系下高级网络工程师
HCIA复习
网络信息处理的步骤：抽象语言---编码---二进制---电信号---处理电信号
OSI七层参考模型
OSI---开放式系统互联模型
Open System Interconnection Reference Model
应用层---提供各种应用服务，将抽象语言转换成编码，提供人家交互的接口
表示层---将编码转换成二进制
会话层---维持网络应用和网路服务器之间的会话链接
传输层---实现端到端的通信---端口号---0-65535---其中0不作为传输层的端口号使用，所以，端口号的真实取值范围为1-65535---其中1-1023称为知名端口号---SPORT，DPORT
网络层---使用IP地址实现主机之间的逻辑寻址---SIP，DIP
获取DIP地址的方法:
1，直接知道服务器的IP地址2，通过域名访问服务器
3，通过应用程序访问服务器4，广播
数据链路层---控制物理硬件，将二进制转换为电信号。----在以太网中，数据链路层需要通过MAC地址进行物理寻址---48位二进制构成---1，全球唯一;2，格式统 ----SMAC，DMAC
获取DMAC的方法---ARP协议----地址解析协议
正向ARP---通过IP地址获取MAC地址
首先，主机通过广播的形式发送ARP请求，基于已知的IP地址，请求MAC地址。广播域内所有的设备都能收到请求包，所有收到数据包的设备都会记录数据包中源IP地址和源MAC地址的对应关系到本地的ARP缓存表中。之后，再看请求的IP地址，如果是本地的IP地址，则将进行ARP应答，将本地的MAC地址告知。如果不是本地的IP地址，则将直接丢弃该数据包。之后，再发送数据时，优先查看本地的ARP缓存表，如果表中存在记录，则将直接按照记录发送信息，如果没有记录，则再发送ARP请求包获取MAC地址。
反向ARP---通过MAC地址获取IP地址
免费ARP---1，自我介绍;2，检测地址冲突。
物理层---处理传递电信号

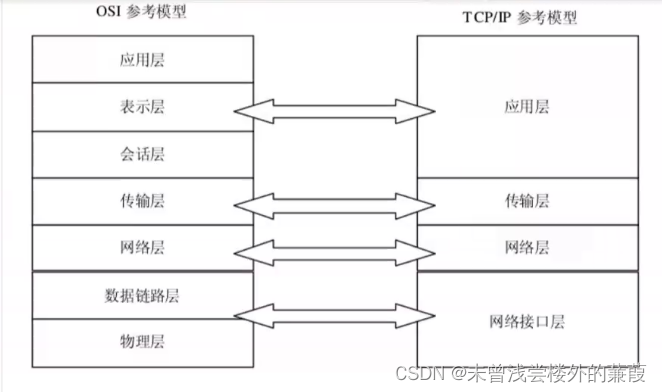

TCP/IP标准模型---四层模型
TCP/IP对等模型---五层模型
PDU---协议数据单元---标识不同数据类型的单位
OSI中PDU的标识L1PDU,L2PDU....L7PDU
在TCP/IP中PDU的表示
应用层---数据报文
传输层--- 数据段
网络层---数据包
数据链路层---数据帧
物理层--- 比特流

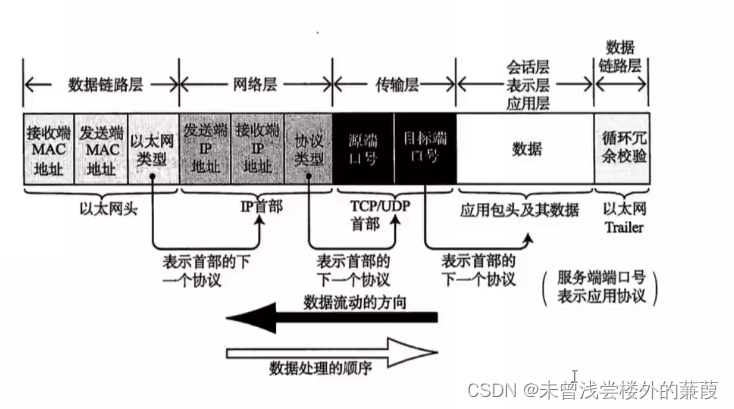

封装和解封装
封装
应用层---应用层存在封装，取决于不同的应用
传输层---端口号---TCP，UDP
网络层---IP地址---IP
数据链路层---MAC地址---以太网协议
物理层---不存在封装
TCP/IP模型支持跨层封装，而OSI中不行。---跨层封装一般应用在近距离直连设备之间发送信息，可以提高转发效率。
1、支持跨四层封装---OSPF
2、跨三、四层封装---STP

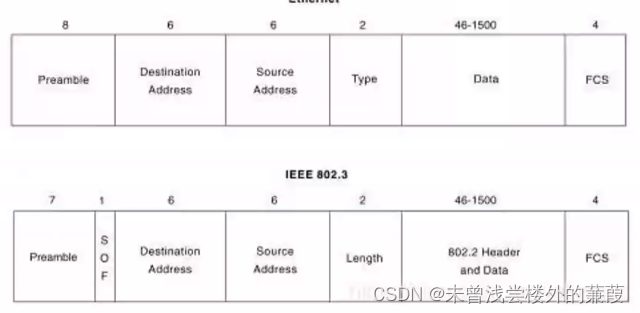

SOF---帧首定界符
DSAP---指明收到数据帧的设备上层使用什么协议处理数据
SSAP---指明发送数据帧的设备上层产生的协议
Control---1、无连接模式
2、面向产生的模式---可以实现数据包的分片重组

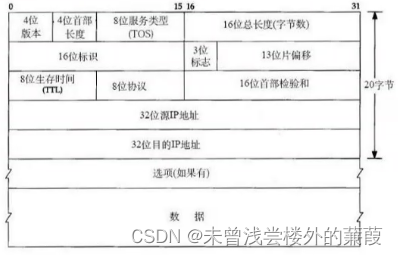

IP地址
IPv4---32位二进制构成---点分十进制表达方式
IPv6---128位二进制构成---冒分十六进制表达方式
网络位---网络位相同，则代表在同一个广播域
主机位---在同一个广播域中，使用主机位来区分不同的主机
子网掩码---由连续的1和连续的0组成，1代表网络位，0代表主机位
其中ABC三类地址为单播地址，D类地址为组播地址
单播地址：既可以作为源IP地址，也可作为目标IP地址去使用---一对一的通信
组播地址：只能作为目标IP地址使用，不能作为源IP使用---一对多（同一个组播组）
E类地址：科研使用的地址
广播地址---一对所有（广播域内的所有）
主类网：
ABC三类地址有默认的子网掩码长度
A 255.0.0.0 /8（大型网络）
B 255.255.0.0 /16（中型网络）
C 255.255.255.0 /24（小型网络）
A:0XXX XXXX---1-126
B:10XX XXXX---128-191
C:110X XXXX---192-223
D:1110 XXXX--- 224-239
E:1111 XXXX--- 240-255
在IP地址空间站，有一部分IP地址被称为私有IP地址（私网IP地址），其余被称为公有IP地址（公网IP地址）---我们习惯性的将使用私网IP地址搭建的网络称为私网，使用公网IP地址搭建的网络为公网。---私网地址可以重复使用，但是在私网内部必须保持唯一性。
A：10.0.0.0-10.255.255.255相当于1个A类网段
B：172.16.0.0-172.31.255.255相当于16个B类网段、
C：192.168.0.0-192.168.255.255相当于256个C类网段
特殊IP地址
1、127.0.0.1-127.255.255.254---环回地址
2、255.255.255.255---受限广播地址---只能作为目标IP使用
3、主机位全是1---192.169.1.255/24---直接广播地址---只能作为目标IP使用
4、主机位全是0---192.168.1.0/24网段（网络地址，网络号）
5、0.0.0.0---1、没有IP地址。2、所有IP地址
6/169.254.0.0---本地链路地址/自动私有地址
VLSM---可变长子网掩码
192.168.1.0/24
192.168.1.0 0000000---192.168.1.0/25
192.168.1.1 0000000---192.168.1.128/25
CIDR----无类域间路由
取相同，去不同----针对二进制
192.168.0.0/24---192.168.0000000.0/24
192.168.1.0/24---192.168.0000001.0/24
192.168.2.0/24---192.168.0000010.0/24
192.168.3.0/24---192.168.0000011.0/24
超网---192.168.0.0/22
172.168.0.0/24
172.168.1.0/24
172.168.2.0/24
172.168.3.0/24
汇总172.168.0.0/22
直连路由器的生成条件：1、接口双UP
2、接口必须配置IP地址
获取未知网段的路由信息
静态路由：由网络管理员手工配置的路由条目
动态路由：所有路由器运行相同的路由协议，之后，路由器之间彼此沟通，交流计算出未知网段的路由信息。
静态路由的优点：1、选路更合理
2、安全性更高
3、不需要额外占用资源
静态路由的缺点：1、配置量大
2、静态路由无法基于拓扑的变化而自动收敛

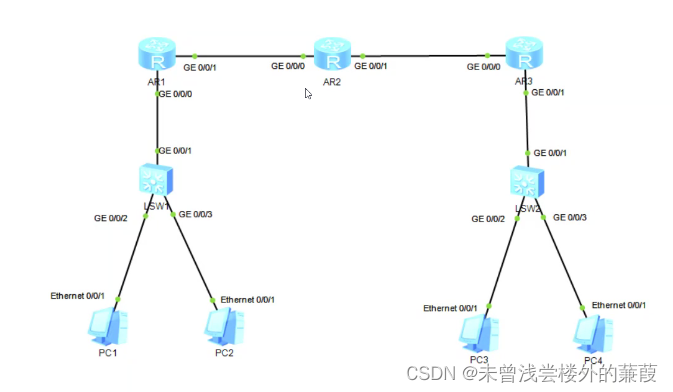

静态路由的基本配置：
方法一：[r1]ip route-static 192.168.3.0 24 192.168.2.2---需要进行递归查找出接口
方法二:[r1]ip route-static 192.168.3.024 GigabitEthernet0/0/1--需要激活代理ARP
[r2-GigabitEthernet0/0/0]arp-proxyenable--激活代理ARP----ARP的一种，激活后，路由器会查看收到的ARP请求包，基于ARP请求的IP地址查看本地的路由表，如果本地路由可达，则将冒充对方的IP地址回复ARP应答。将自己的 MAC地址回复，之后，数据便发到路由器上，路由器代为转发。
方法三:[r1]ip route-static 192.168.3.0 24 GigabitEthernet 0/0/1192.168.2.2---不需要进行递归查找
方法四::[r1]ip route-static 192.168.4.0 2419216832---写下两跳，需要递归查找
静态路由的拓展配置:
1，负载均衡 --- 当路由器访问同一个目标时具有多条开销相似的路径时，可以让流量进行拆分后同时从多条路径走，起到叠加带宽的效果。
2，手工汇总---当路由器可以访问多个连续的子网时，若均通过相同的下一跳，则可以将这些网段进行汇总计算，直接写一条到达汇总网段的静态路由即可。可以减少路由表条目数量，提高转发效率。
3，路由黑洞--- 在汇总中，如果包含网络中实际不存在的网段时，可能造成流量有去无回，浪费链路资源。
合理的划分和汇总可以减少路由黑洞的产生
4，缺省路由---一条不限定目标的路由。在查表时，如果所有路由均未匹配，则将兀配缺省路由。
[r1]ip route-static 0.0.0.0 012.0.0.2
5，空接口路由 ---- 防止路由黑洞和缺省路由相遇出环。在黑洞路由器上配置一条到达汇总网段指向空接口的路由。
1，NULLO---如果一条路由条目的出接口指向空接口，则匹配到这条路由信息的数据报将被丢弃
2，路由表的匹配原则---最长匹配原则(精确匹配原则)
[r1]ip route-static 192.168.0.022 NULL0
6，浮动静态路由 --- 通过修改静态路由的默认优先级，达到备份的效果
[r2]ip route-static 192.168.0.0 22 21.0.0.1 preference 61
