众所周知，目前自动化行业的应用，涉及到通讯应用的场合很多。虽说目前工业领域上，以工业以太网的应用为居多，但是我们也应当了解基础的串行通讯。在早先的工业生产中，串行通讯应用非常普遍，西门子Profinet,三菱cc-link，Device-net等，都是基于串行的工业现场总线。
三菱QJ71-C24模块，含DB9 RS232接口一个，RS485端子台接线口一个。是Q系列的串行通讯智能模块。三菱的智能模块，本身自己带信息处理能力和内部缓存器，依靠背板总线与CPU进行高速通讯。在处理外部信息上，无需占用PLC资源，从而提高PLC运行速度。
而RS232无顺序通讯协议，所谓无顺序，是通讯对方的报文格式可以任意。只要依据对方的通讯格式，进行报文组合发送和接受，发送给对需要的串行数据，对方对数据进行响应并返回数据，进行接受即可。
以下进行介绍：
配置：Q03UDV+QJ71C24N 通信对象：串口调试助手
连接：USB-RS232电缆一根
一、下载安装调试助手
网上串口调试助手很多，可自行下载。串口调试助手，注意串口需要设置端口号、波特率、数据位、校验位等。
二、USB-RS232电缆

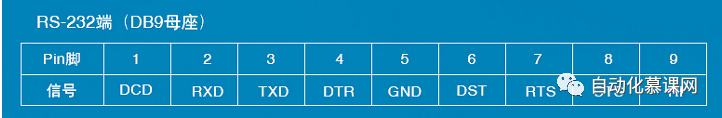

USB-RS232电缆，用于连接QJ71C24N模块，其中USB-RS232电缆的2号脚接QJ71C24N DB9的3号脚，电缆的3号脚需要接模块的2号脚。RS232 DB9接口的 2# 3#脚，一个发送一个接受，与通讯对象要进行交叉连接。

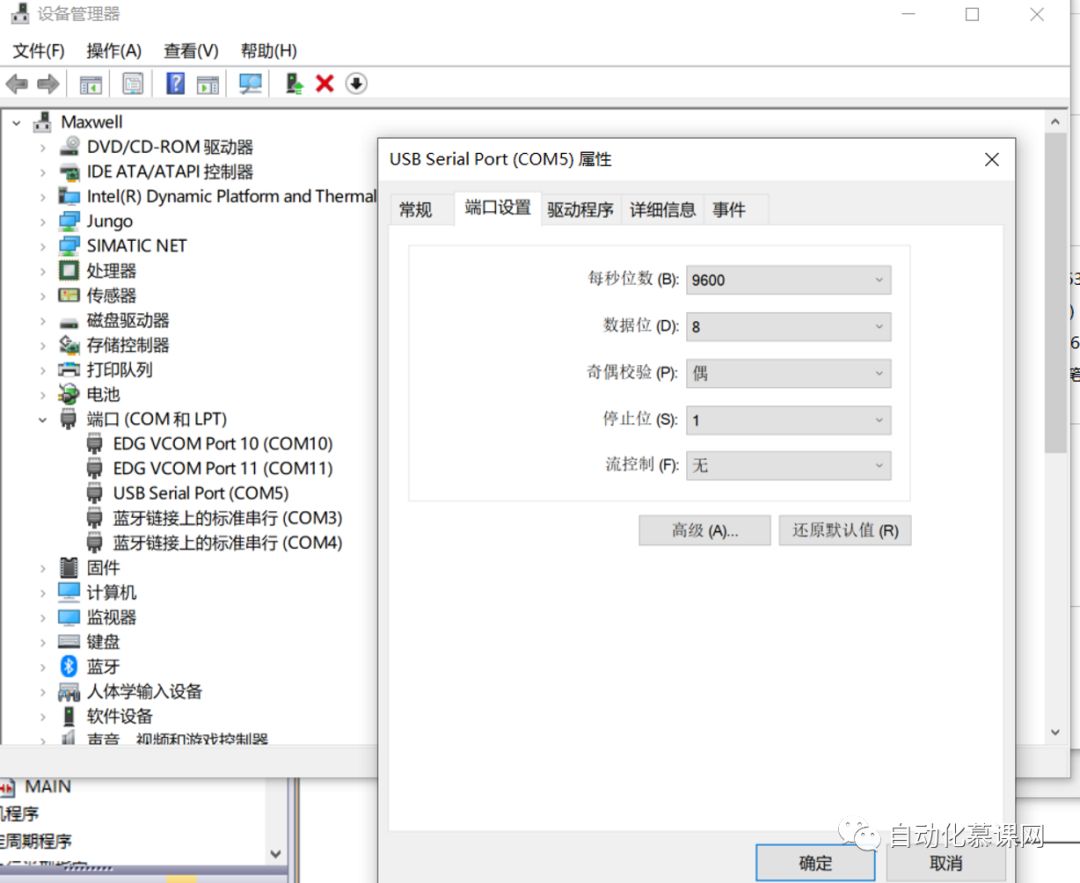

此外电缆需要安装对应芯片的驱动程序，安装成功后，在电脑端会生成串口。
三、模块设置
模块需要设置CH1通道(RS232口)，要与电脑端串口，以及串口调试工具的设置要一致。
四、编写程序

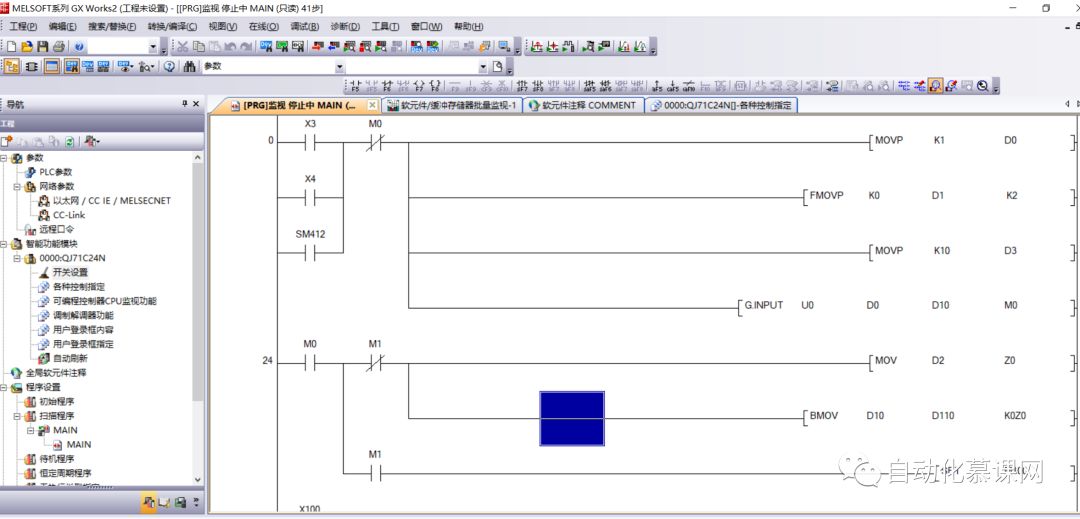

在GX-Work2上进行程序编写，利用G.INPUT指令进行接受串口助手所发的数据。

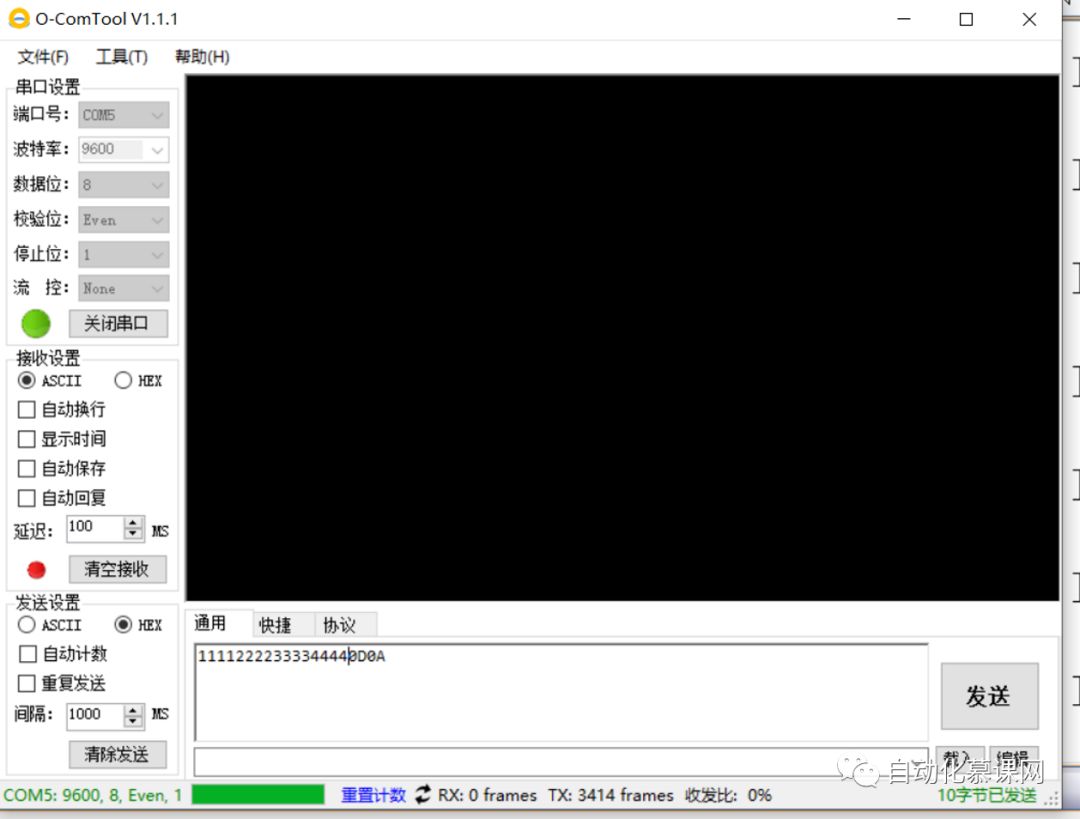

五、串口助手发送数据

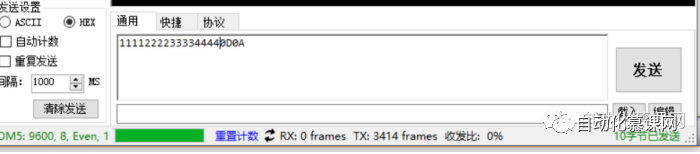

QJ71C24N模块，在默认情况下，接受通信对方的报文，以0A0D结束作为标志。(0A=CR,0D=LF 参考ASCII码编码)

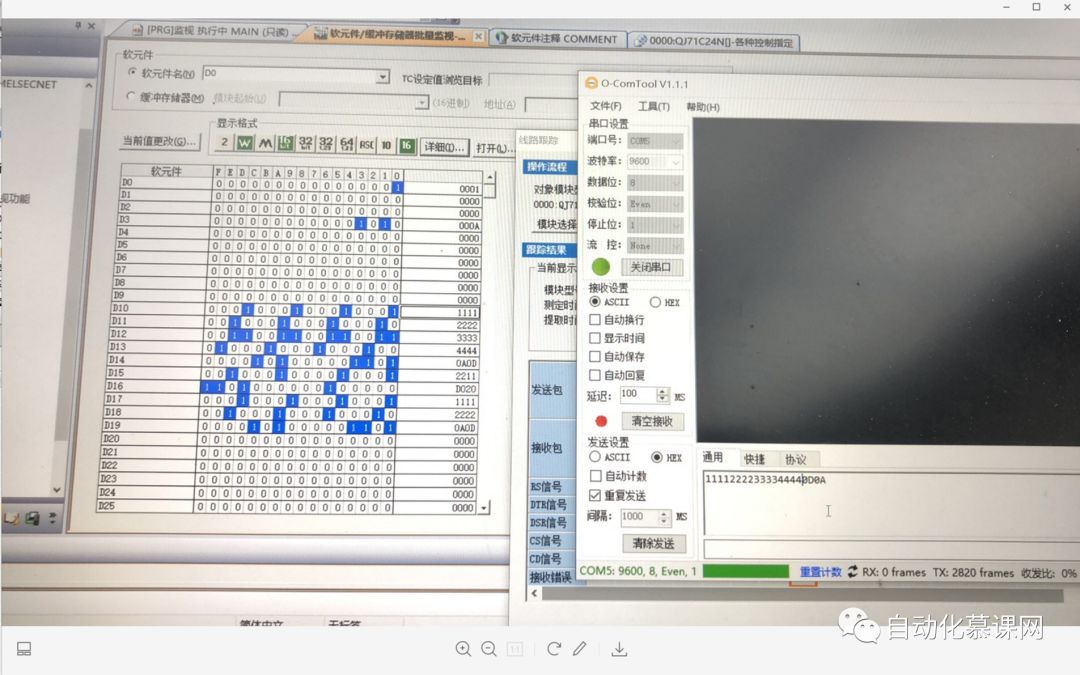

六、通讯测试结果

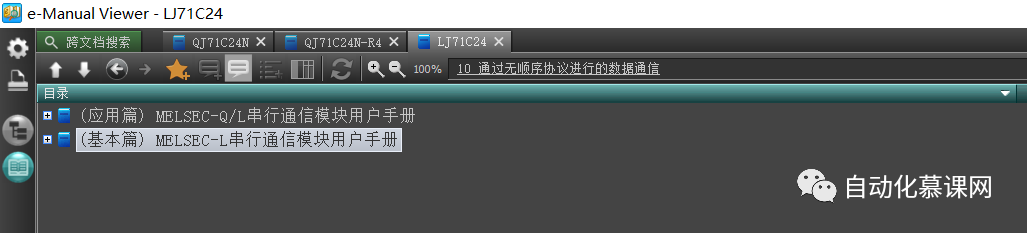

更多信息，请参考以下两个手册。
