作者 / 南山
我们在做labview的modbus通讯的时候通常使用的是，NI自带的DSC块或者是免费的自定义库。好处就是简单快捷稳定。当然任何事物是有两面性的，保证通用性和快捷性的同时带来的弊端是安装麻烦且不可灵活使用，如果遇到非标中的非标设备把你搞到头大。今天我介绍一下我平常使用的Modbus编程方式，并非标榜这种方法有多好，旨在分享和交流。划重点
我通常使用VISA通过底层去编写Modbus通讯，今天我就来介绍一下如何用VISA实现Modbus通讯。
1什么是Modbus通讯协议？ModBus是Modicon公司为其PLC通讯而开发的一种通讯协议。如今Modicon公司已经被施耐德收购成为了施耐德旗下品牌。从1979年问世至今，已经成为工业通讯领域的业界标准，最初的ModBus仅支持串口，分为RTU和ACSII两种信号传输模式(一般基于RS485串口通信媒介)。而随着时代的变迁，ModBus新增了TCP版本，可以通过以太网进行通讯，此外ModBus还有一个Modicon专用的ModBus Plus版本。

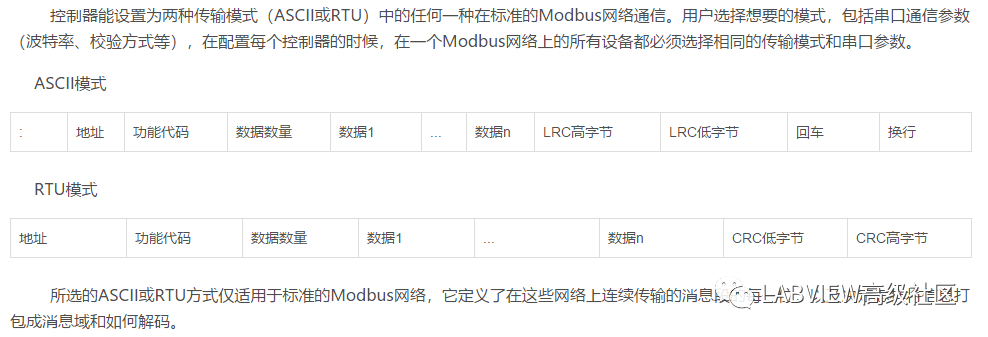

以上是从百度复制的但是我要让大家注意一点：RTU采用CRC校验，而ASCII采用LRC校验(关于这两种校验后续的文章中会介绍)
2如何通过VISA编写Modbus呢？关于VISA串口通讯我们之前的章节有介绍，这里就不过多讲解，今天我们以西门子200PLC为例，讲解。
本案例用到的软件：Labview 2018
VISA2018驱动
本案例用到的硬件：台达温控器
3分析

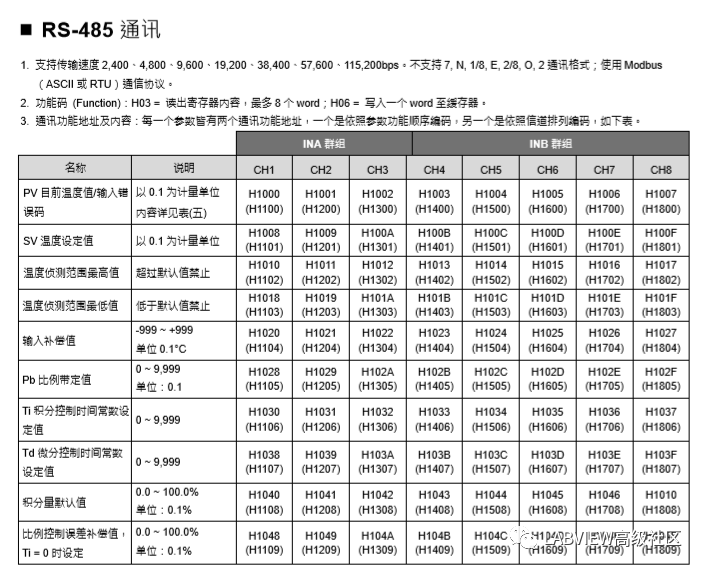

从以上的手册中我们可知道其读取和输入寄存器地址，假定我们现在设定波特率是：9600 ，RTU ，CRC校验 站地址1读取通道1的值。
即发送：01 03 1000 0002 C0 CB
解释：H01即 ：机器地址：1# 16进制
H03即 ：读取功能吗
H1000：读取数据开始地址
H0002：读取数据长度 我们现在是读取2位
C0 CB ：校验码

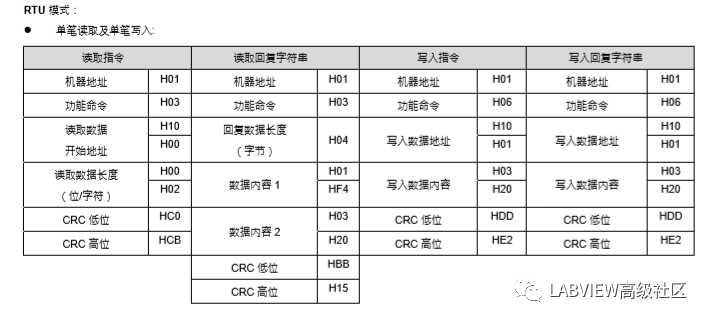

到这里不明白？没关系我给你看张图
看懂这个数据格式就可以了

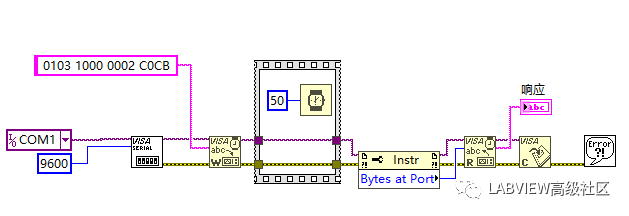

4 Labview程序编写
注意：读取和写入都是16进制 。在这里我们要做个50毫秒的延时，目的是给硬件反应时间。打开串口要及时关闭。串口也不可重复打开，这样会造成系统报错。
现在ok了？不不不！！！我们不要忽略CRC校验(这个后续文章会将这里就不多做介绍)。

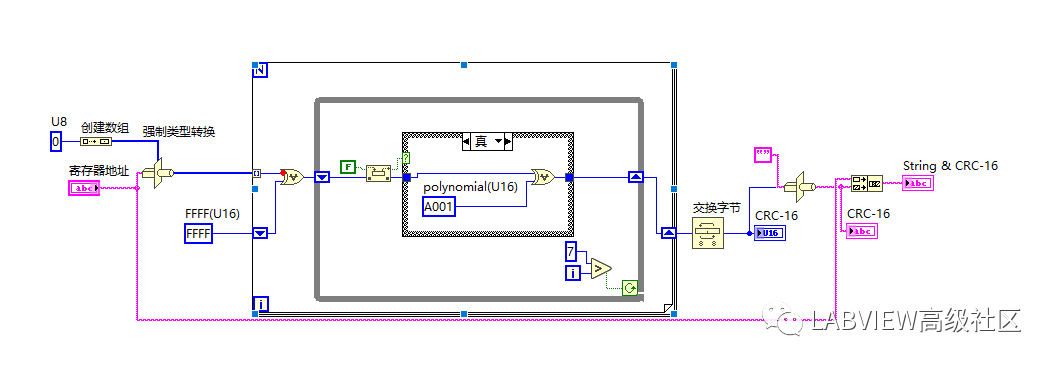

CRC校验程序

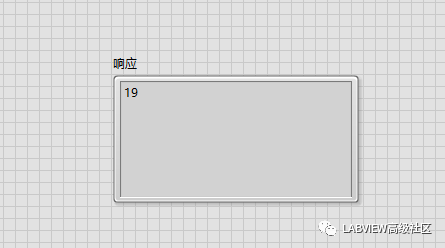

这样就完美了
5写在结尾的话
关于VIAS 实现 Modbus串口通信我们今天就介绍到这里。这个方法不一定是最快捷的方法，但是一定是最灵活的。大家可以自己试试哦。
