博图db块变量导出_用这种方法在博图V13分分钟创建几千变量

西门子S71200变量创建

关键词： 博图V13S71200变量创建摘要：用UDT和数组在博图V13分分钟创建几千变量。

PLC程序组成‍‍

PLC程序由指令和变量组成，指令包括基本指令和应用指令。变量根据数据类型种类不同分为简单数据类型和复杂数据类型。

‍‍PLC变量创建‍‍

‍‍我们先以一个示例讲述变量的创建

按图上所描述要在PLC建立30个变频器的变量每台变频器有12个变量，布尔量8个包含“启动”、“急停”、“复位”、“CW”、“CCW”、“就绪”、“运行”、“故障”，实数变量4个包含“速度设定”、“电流”、“电压”、“转速”，一共要创建360个PLC变量。

如何快速高效创建这360个变量，请继续往下看：

第一步创建自定义数据类型(博图命名为PLC数据类型)

第二步为自定义数据类型命名为“参数”

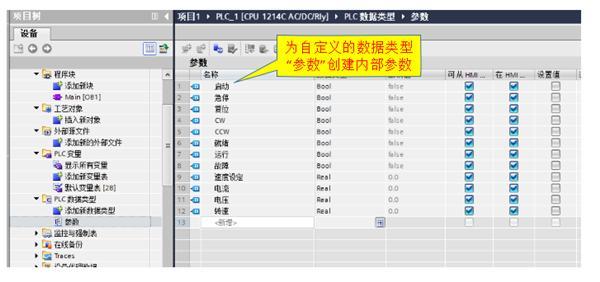

第三步为新的数据类型“参数”创建内部参数

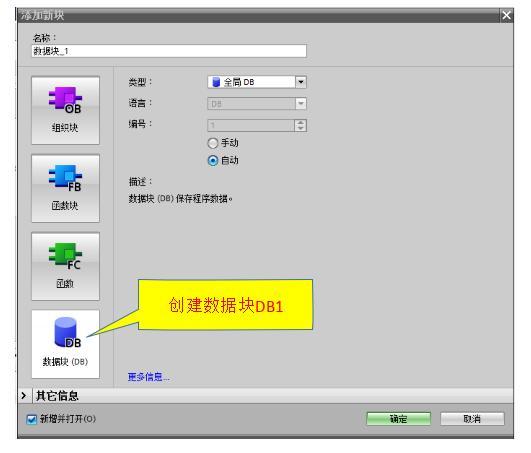

第四步创建数据块DB1，驱动器的360个变量创建在DB1里

第五步在数据块DB1内部创建名称为驱动器的数组变量数据类型为“参数”

最后创建完成
