1.二进制相移键控（BPSK）

1.1简介

Data bit	Phase change
0	0
1	$\pi$

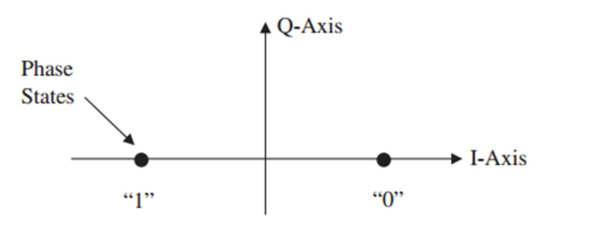

画成图可以看出
在这里插入图片描述

在这里插入图片描述
可以看出 $Q (t)$ 路是没有使用的。

二进制相移键控的频谱效率是1bps/hz
计算方法
$E=\frac{R_b}{R_s}$

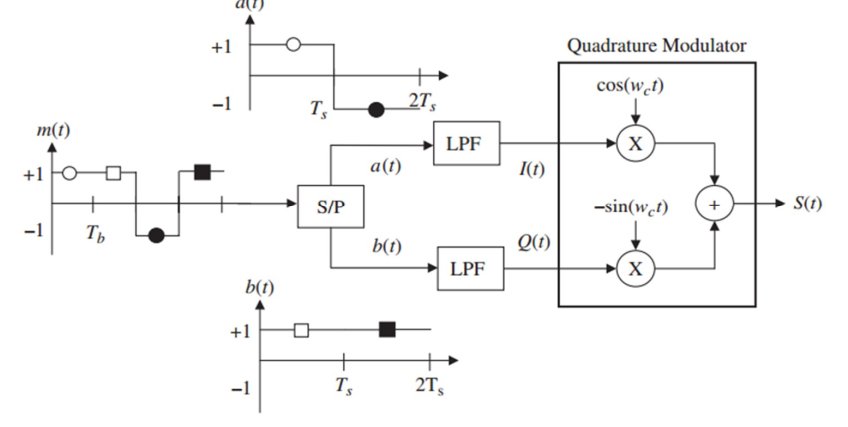

频谱效率低，我们要想办法提高频谱效率

在这里插入图片描述

显然，频谱效率 $E = 2 b p s / h z$

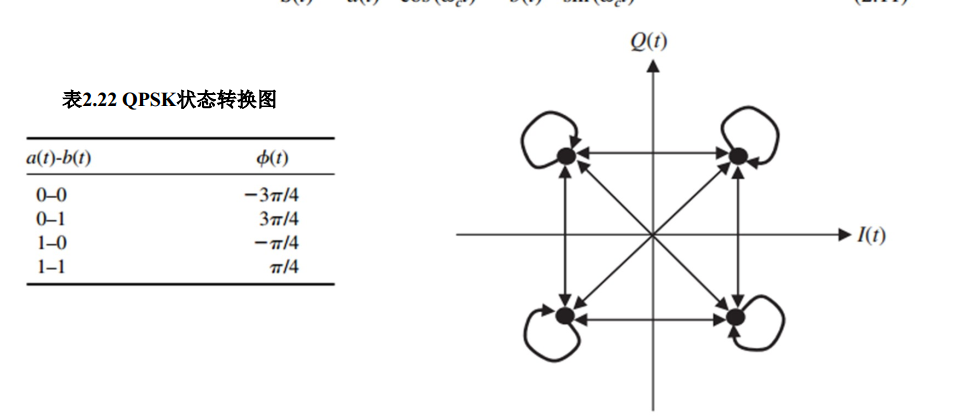

在这里插入图片描述
$a(t)+jb(t)=\sqrt{a^2(t)+b^2(t)}*e^{jtan^-1[\frac{b(t)}{a(t)}]}$

在这里插入图片描述

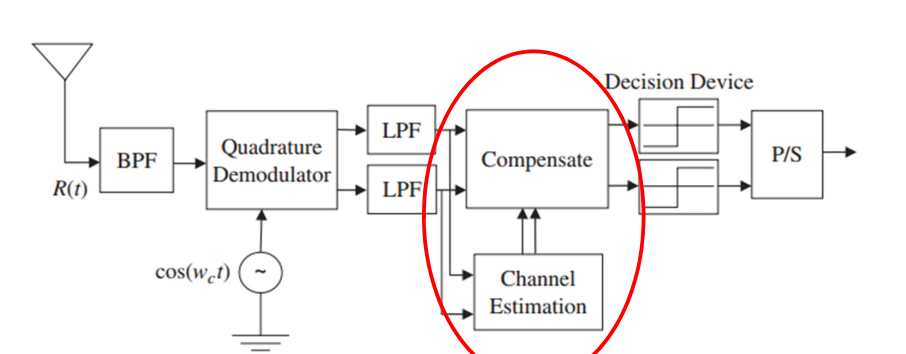

信道要补偿，以便减小噪声的干扰。

在这里插入图片描述

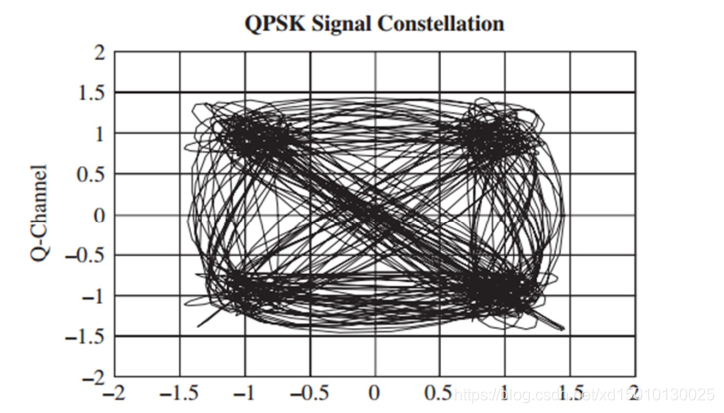

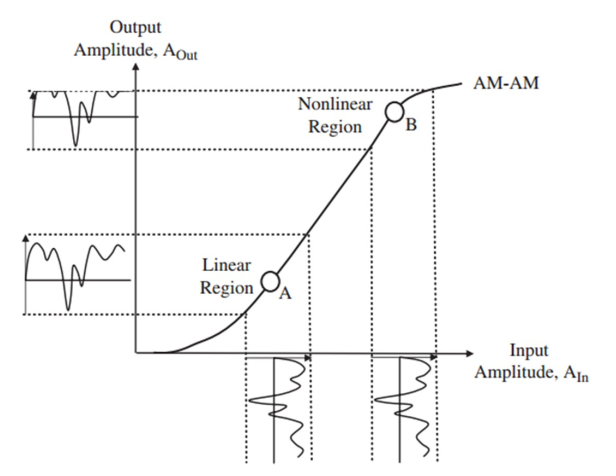

动态范围太大，对功率放大器的要求高

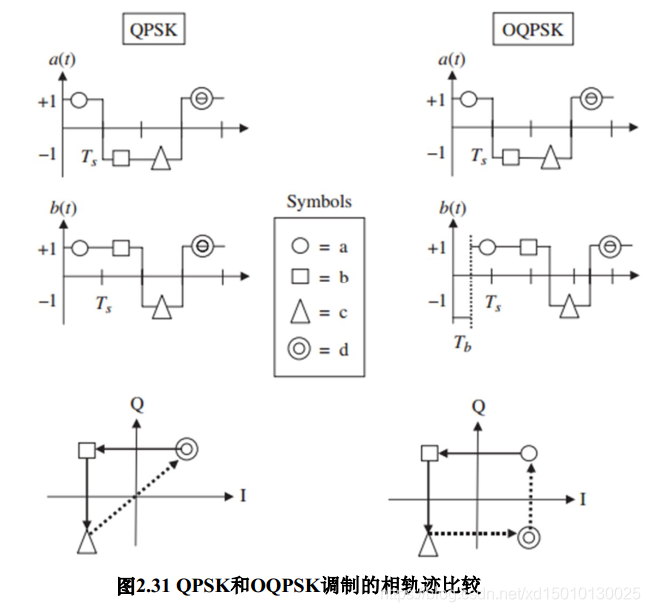

与QPSK相比，OQPSk调制方式在复数通道Q通道中，插入了一个比特的时延 $T_b$ .
在这里插入图片描述

OQPSK能够把180度的相移变化变成两个 $\frac{\pi}{2}$ 的相位变化，因此相轨道远离了原点
在这里插入图片描述

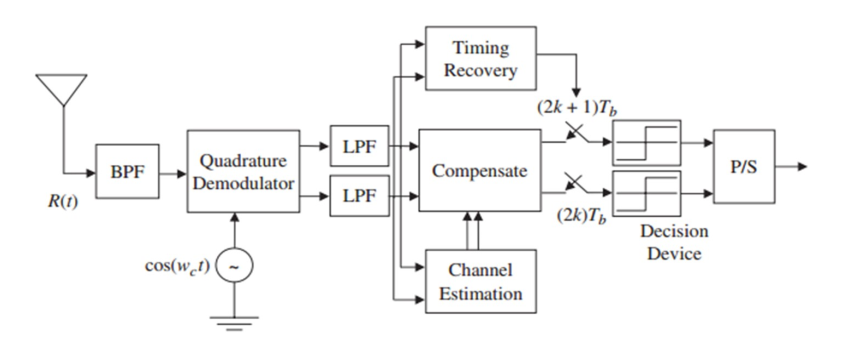

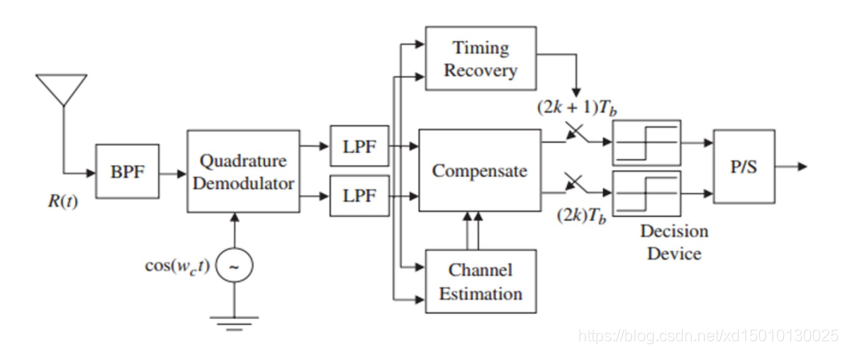

因为调制时Q路进行了延时，所以解调时I路进行延时
在这里插入图片描述
