【学习笔记】02计算机网络（51testing）

计算机网络

目录

• 计算机网络的拓扑结构
• 网络传输的介质
• 计算机网络的分类
• TCP/IP协议
• Wireshark抓包工具的使用
• Fiddler抓包工具的使用
• 应用层HTTP协议
• Session和Cookie介绍

一、计算机网络的拓扑结构

网络的拓扑结构 是指网络中通信线路和站点的几何排列形式。

总线型
• 只有单一的通信线路(称为总线)，所有站点直接连接到这条总线上；
• 优点：主要是结构简单、布线容易、成本低廉、易于扩展；
• 缺点：是总线的故障会导致网络瘫痪；
在这里插入图片描述
星型：
• 有一个惟一的转接结点，各站点通过点到点的链路直接连接到转接结点上。
• 优点 ：是结构简单、易于实现和便于管理。
• 缺点 ：是转接结点的故障会导致网络瘫痪。
• 应用 ：小型局域网，可以和总线型混合使用。
在这里插入图片描述
树型
• 结点按层次进行连接。信息交换主要在上下层结点之间。
• 树型网络中除了叶子结点之外的所有非终端结点都是转接结点。
• 优点是组网灵活、易于扩展。
• 缺点是对根结点的依赖性太大，相邻或同层结点之间不能直接传递信息。
在这里插入图片描述
环型
• 各个站点通过通信线路连接成一个闭合的环。
• 优点：是结构简单、传输延时确定。
• 缺点：是扩展、维护不便
• 应用：地铁、高速公路、发电、油厂、气厂、矿山、冶金
在这里插入图片描述

二、网络传输的介质

在这里插入图片描述
双绞线： 室内局域网常用。便宜，通用性高，短距离的速度较高。
同轴电缆： 抗干扰强，衰减少，适合长距离高速通信。
光纤：通信容量大，传输宽度比电缆线或者铜线的宽度大很多；应用：海底光缆、核心网（跨国）骨干网等

三、计算机网络的分类

Internet
• Internet，国际互联网。它是由那些使用公用语言互相通信的计算机连接而成的全球网络。
• 起源：美国国防部高级研究计划局的前身ARPA建立的ARPAnet，该网于1969年投入使用，具有里程碑意义。
• 目的：允许世界上数以亿计的人们进行通讯和共享信息

Intranet
定义：Intranet是企业内部网。
•特点：
• 相对封闭的网络环境。
• 防火墙保护
• 有权限控制
•目的：使企业内部的秘密或敏感信息受到保护。
在这里插入图片描述
三种网络体系结构

1、C/S（Client/Server）架构

• 胖客户端
• 360安全卫士、手机APP

• 优点：
• 客户端与服务器的直接相连，响应速度快。
• 界面多样性，满足客户个性化要求。
• 能实现复杂的业务流程。
• 面对有限群体，高机密性
• 缺点 ：
• 客户端安装程序，不能够实现快速部署安装和配置。
• 兼容性差，各操作系统、多版本都要面对。
• 升级成本较高。

2、 B/S（Browser/Server）架构

• 瘦客户端
• WWW浏览器
• 服务器端实现事务逻辑

• 优点
• 具有分布性特点，可以随时随地进行查询、浏览等业务处理。
• 业务扩展简单方便，通过增加网页即可增加服务器功能。
• 维护简单方便，只需要改变网页，即可实现所有用户的同步更新。
• 缺点
• 个性化特点明显降低，无法实现具有个性化的功能要求。
• 操作是以鼠标为最基本的操作方式，无法满足快速操作的要求。
• 页面动态刷新，响应速度明显降低。

3、P2P（Point-to-Point）架构

• 点对点
• 飞秋

认识WEB站点的组成部分
• 协议类型
• 主机名：域名和IP等价
• 端口号
• 页面文件
• 附加部分：URL地址参数
在这里插入图片描述

四、TCP/IP协议

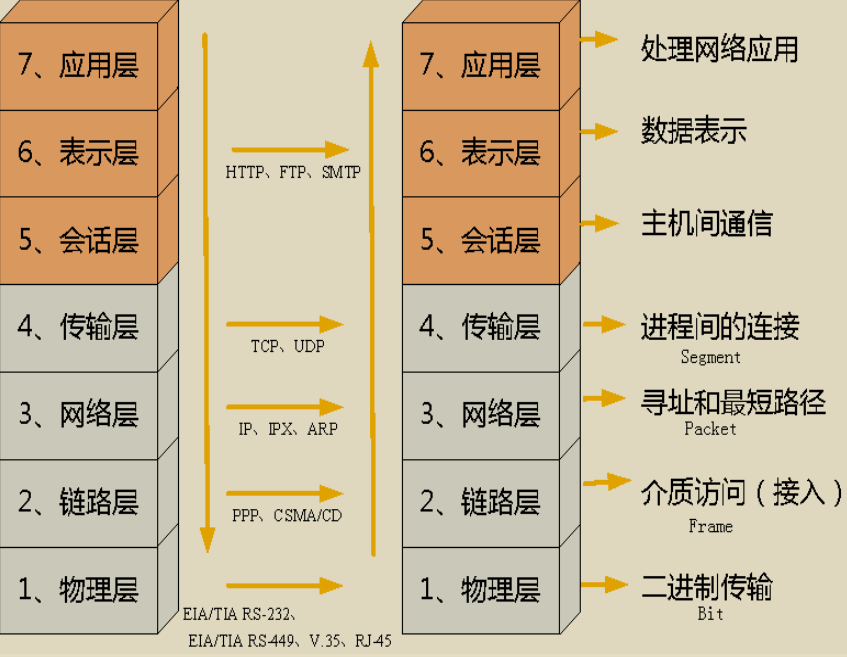

1、OSI参考模型
Open System Interconnect 开放式系统互联。
在这里插入图片描述
封装与解封装
在这里插入图片描述
物理层
• 作用：为传输数据所需要的物理链路进行创建、维持、拆除。
• 常见的物理层设备是：中继器、集线器
•数据单位：比特（bit）。

数据链路层
• 它为网络层提供服务，在不可靠的物理介质上提供可靠的传输。
• 作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
• 常见的链路层设备是：二层交换机、网桥。
•数据的单位：帧（frame）

网络层
• 使数据路由经过大型网络。
• 网络层主要设备：路由器
• 数据的单位：数据包（packet）。

传输层
• 提供终端到终端的可靠连接。
• 数据的单位：数据段（segment）。

会话、表示、应用层
• 会话层：管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。
• 表示层：编码、加密解密、压缩
• 应用层：DNS、HTTP、邮件服务、文件传送服务等
图解OSI模型
2、TCP/IP模型
“ transmission Control Protocol/Internet Protocol ” 传输控制协议/互联网络协议

  • • 网络访问层 • Internet层 • 传输层 • 应用层

在这里插入图片描述
IP协议
• IP —Internet Protocol，是Internet层(网络层）的协议
• 用于将多个包交换网络连接起来，在源地址和目的地址之间传送 数据报。
• IP协议头：
• IP地址：

• IPV4 地址由32位二进制数组成 ， 以XXX.XXX.XXX.XXX形式表现，每组XXX代表小于或等于255的10进制数，该表示方法称为点分 十进制 。例如：192.168.22.33
• IPv6 地址为128位长，但通常写作8组，每组四个十六进制数的形式。
例如：2001:0db8:85a3:08d3:1319:8a2e:0370:7344

在这里插入图片描述
TCP协议
• 传输层上的协议
• TCP 协议提供了一种端到端的、基于连接的、可靠的通信服务。
• TCP协议头
在这里插入图片描述
建立TCP需要三次握手才能建立，而断开连接则需要四次挥手
（如下，理解图）
在这里插入图片描述

五、Wireshark抓包工具的使用

在这里插入图片描述

  • Wireshark工具
    1. 安装（略）
    2. 抓取包
    3. 学会过滤数据包
    4. 分析

• 常用的过滤规则如下：

  1. 过滤源ip、目的ip
    查找目的地址为：ip.dst ==192.168.101.8；
    查找源地址为：ip.src ==192.168.0.104；
    找出与某地址有 发送/接收 的数据包（多用于三次握手）：ip.addr == 192.168.0.104
  2. 过滤80端口
    tcp.port == 80
    过滤目的端口为80：tcp.dstport == 80
    过滤源端口为80：tcp.srcport == 80
  3. 协议过滤
    直接输入：http
  4. http模式过滤
    过滤get包：http.request.method==“GET”
    过滤post包：http.request.method==“POST”
  5. and连接符（用于链接输入的多条指令）

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三次握手的包
在这里插入图片描述

四次挥手的包
在这里插入图片描述

UDP和TCP
• 定义：UDP（User Data Protocol，用户数据报协议）它是面向非连 接的协议，它不与对方建立连接，而是直接就把数据包发送过去！ UDP适用于一次只传送少量数据、对可靠性要求不高的应用环境。
• 对比：与TCP最大的差别在于它在建立连接前不会进行三次握手，属 于不可靠的传输。
• 优点：可以显著地提高性能。
•应用：例如：ping命令、QQ、网络电视

六、Fiddler抓包工具的使用

Fiddler是什么？
• Fiddler是一个HTTP的调试代理，以代理服务器的方式，监听系统的Http网络数据流动（类似于房屋中介这一个角色）。
• 使用Fiddler可以修改请求重新发送的方式，快捷地进行接口测试。

软件主页面介绍
在这里插入图片描述

工具栏介绍
在这里插入图片描述
会话面板介绍：
在这里插入图片描述
会话面板状态
在这里插入图片描述
状态栏
在这里插入图片描述
监控面板
在这里插入图片描述

七、应用层HTTP协议

1、HTTP（hypertext transport protocol）协议简介

• 定义： 规定了浏览器和www服务器之间互相通信的规则，通过Internet传送www文档的数据传送协议。
• 应用层协议

在这里插入图片描述
2、HTTP的特点和原理
• HTTP 协议是一种请求-应答式的协议。
• 最显著的特点是客户端发送的每次请求都需要服务器回送响应，在请求结束后，会主动释放连接。从建立连接到关闭连接的过程称为“一次连接”。
• 原理：

  • 短连接：用完就释放。
  • 需要不断向服务器发起连接请求来保持在线状态。
  • 若服务器长时间无法收到客户端的请求，则认为客户端“下线”
  • 若客户端长时间无法收到服务器的回复，则认为网络已经断开。

3、Http请求
• 请求：Request，由客户端发送给服务器端
• 请求分类：GET和POST请求
• GET请求主要是数据的获取
• POST请求主要是数据的提交
• 下边是 Fiddler 的GET和POST请求介绍（要求会看懂）

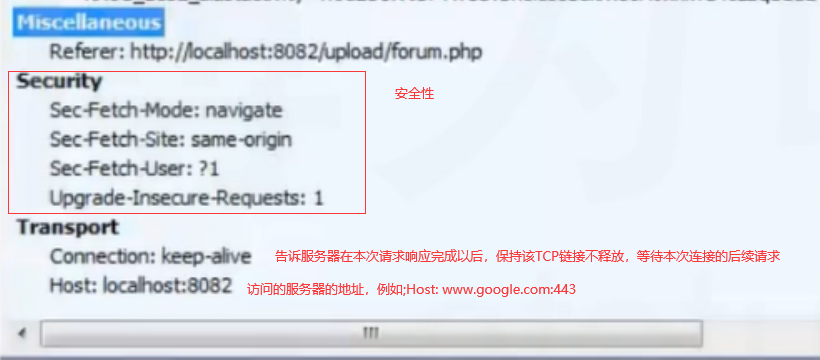

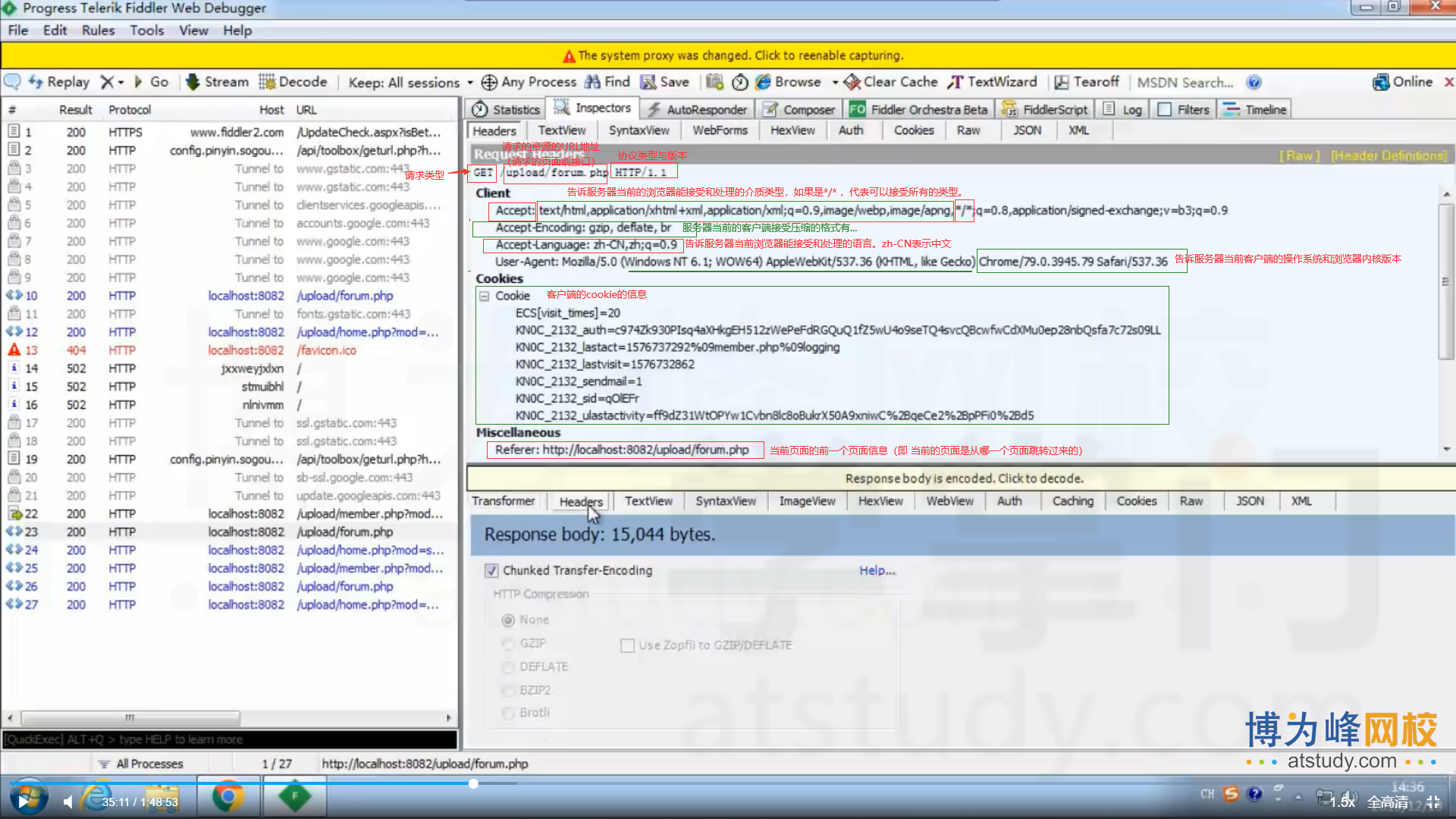

GET请求头
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

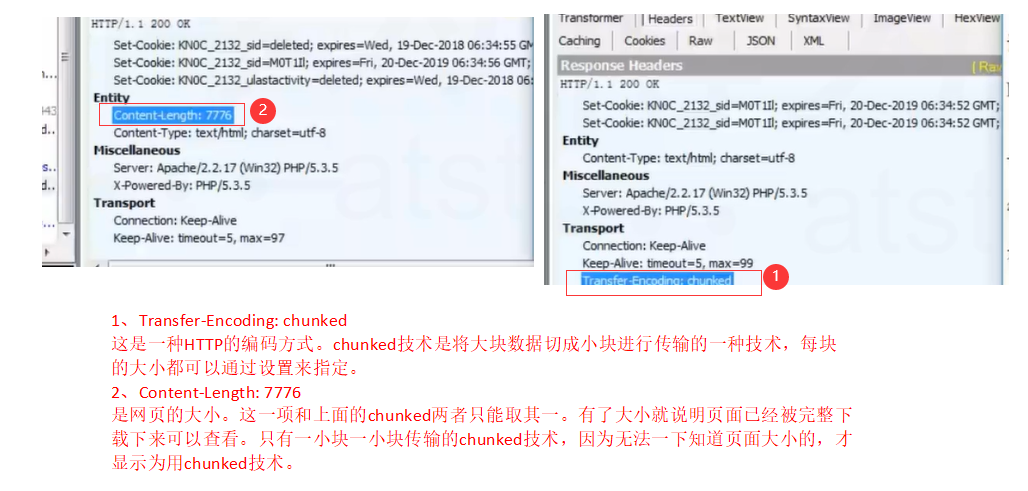

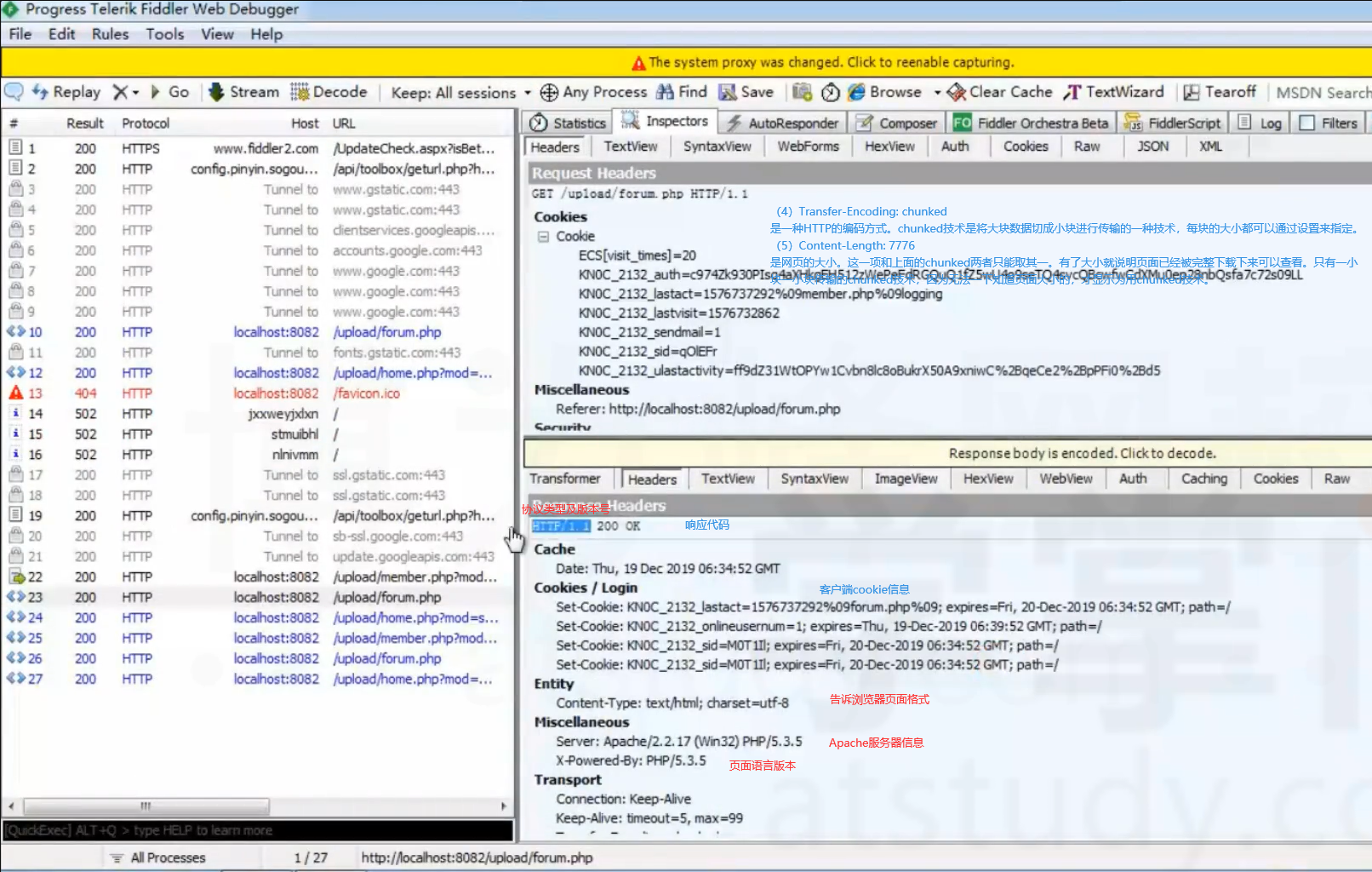

4、Http响应
• 响应：Response，由服务器端返回给客户端
• 响应包含 正常的响应 和 异常的响应。
• HTTP协议通过响应的状态码来进行定义：1xx, 2xx, 3xx（正常）,
4xx, 5xx（异常）

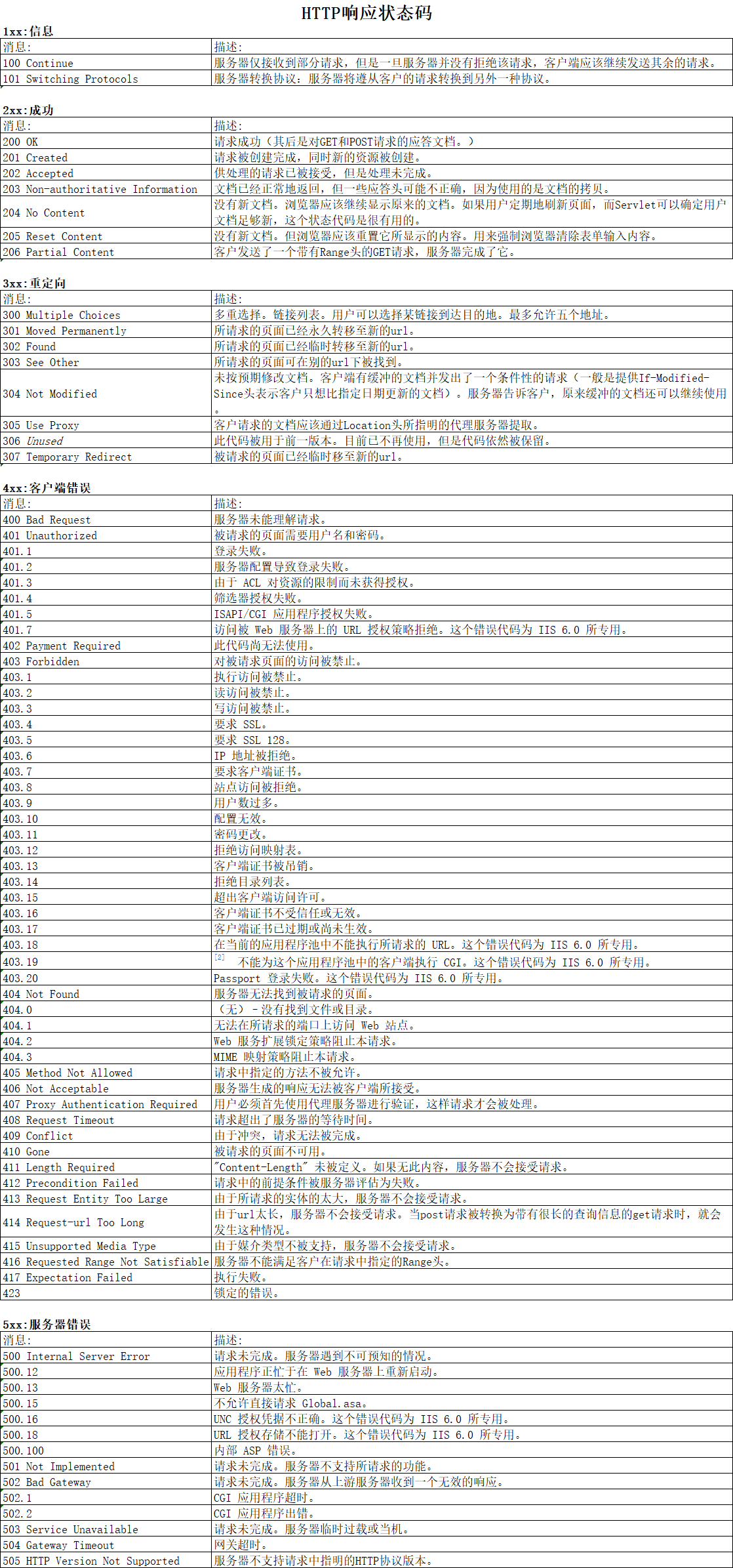

• 学生参考文档： HTTP响应状态码
在这里插入图片描述

八、Session和Cookie介绍

• Http协议的特点：无连接、无状态
• Cookie是服务器暂存放在用户计算机上的一些资料，好让服务器用来辨认用户的计算机。
• Session：会话，客户端和服务器之间的会话

Cookie
• Cookie应用：

  1. 保存用户的登录信息，例如用户名和密码
  2. 用户在上一次浏览网站时的表单输入和操作步骤

• 学会如何查看本机的Cookies信息
C:\Documents and Settings<user name>\ Local Settings\Temporary
Internet Files
• 学会如何清除本机的Cookies

Session
• Session是客户端与服务器之间的会话。
• 当访问网站时，服务器会标示该访问者，给它一个Session ID，当他离开的时候（也就是关闭浏览器的时候）就删除这个Session ID。
• Session ID以响应的方式传递给客户端，客户端在后续的请求中将该Session ID值包含在Cookie字段中回传给服务器，服务器就可以用来对客户端的身份进行验证了。
